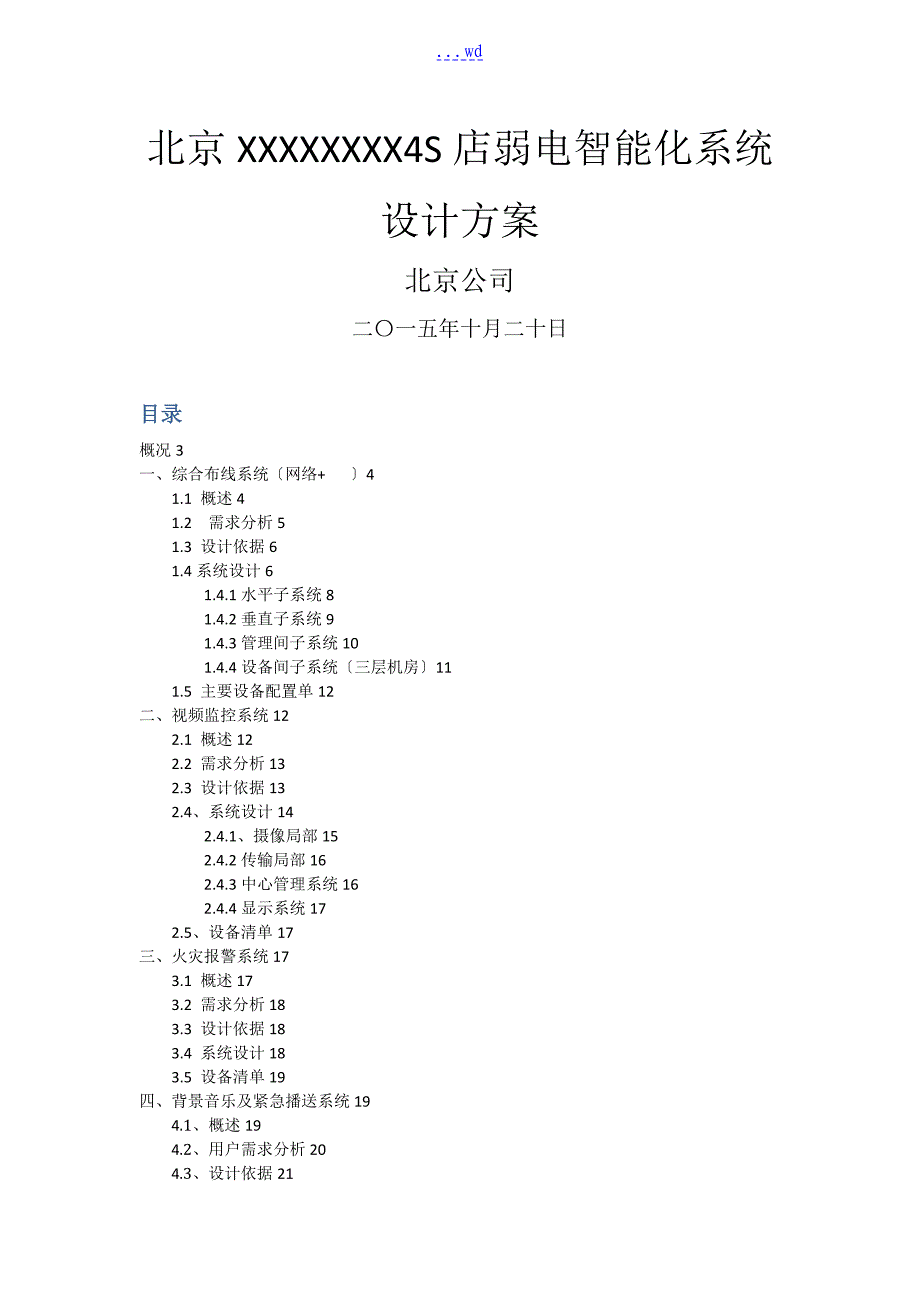

wd北京XXXXXXXX4S店弱电智能化系统设计方案北京公司二〇一五年十月二十日目录概况3一、综合布线系统〔网络+ 〕41.1 概述41.2 需求分析51.3 设计依据61.4系统设计61.4.1水平子系统81.4.2垂直子系统91.4.3管理间子系统101.4.4设备间子系统〔三层机房〕111.5 主要设备配置单12二、视频监控系统122.1 概述122.2 需求分析132.3 设计依据132.4、系统设计142.4.1、摄像局部152.4.2传输局部162.4.3中心管理系统162.4.4显示系统172.5、设备清单17三、火灾报警系统173.1 概述173.2 需求分析183.3 设计依据183.4 系统设计183.5 设备清单19四、背景音乐及紧急播送系统194.1、概述194.2、用户需求分析204.3、设计依据214.4、系统设计214.5 设备清单22五、门禁一卡通系统225.1 概述225.2需求分析225.3 设计依据235.4系统设计235.5设备清单24概况4S店是一种以“四位一体〞为核心的汽车特许经营模式，包括整车销售〔Sale〕、零配件〔Sparepart〕、售后效劳〔Service〕、信息反应〔Survey〕等。
4S店作为汽车销售和效劳的载体，为客户提供舒适的环境和专业的效劳让客户在4S店真正的享受到“上帝〞的感觉，累了有休息室，渴了有水喝，无聊可以看电视、杂志、报刊、上网可以通过网上或 预约效劳，如果急着用车还有备用车供你使用，整个流程有专门的效劳人员为你打理，不用自己操心就完成整个业务而要实现这些功能就离不开4S店的弱电智能化系统北京海马世纪4S店位于 路，总建筑面积2317.13平米，整个4S店地上建筑3层整个4S店的弱电智能化系统共分为综合布线系统、监控系统、火灾自动报警系统、背景音乐及紧急播送系统、门禁一卡通系统和活动室影音系统一、 综合布线系统〔网络+ 〕1.1 概述构造化综合布线系统(Premises Distribution System--PDS)就是这样一个系统，建筑物综合布线系统(Building Premises Distribution System)又称开放式布线系统(Open Cabling System)是一种在建筑物和建筑群中综合数据的网络系统它是把建筑物内部的语音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电信局线路相连接，其系统包括所有建筑与建筑群内部用以交连以上设备的电缆和相关的布线器件。
综合布线系统作为一套覆盖大楼的综合信息管理网络系统的传输平台，该平台上整合了数据、语音、多媒体三大平台结合大楼建筑物的布局，业务处理量及信息点的位置和数量并要考虑网络和计算机技术的开展，我们将整个大楼综合布线布线系统按照如下原那么设计：技术先进，适当超前采用先进的概念、技术、方法和设备，做到既能反映当前水平，又具有较大开展潜力标准化的设计在设计时应符合最新的综合布线标准 ，还应符合在防火、接地等方面的国家现行的相关强制性或推荐性标准标准的规定在设计中必须选用符合国家或国际有关技术标准的定型产品，未经国家认可的产品或未经质量监视检验机构鉴定合格的设备及主要材料，不得在工程中使用系统的可扩展性综合布线系统应是开放式构造，应能支持语音、数据、图像及监控等系统的需要在进展布线系统的设计时，应适当考虑今后信息业务种类和数量增加的可能性，预留一定的开展余地方便维护和管理综合布线系统应采用星状/树状构造，用层次管理原那么，同一级结点之间应防止线缆直接连通建成的网络布线系统应能根据实际需求而变化，进展各种组合和灵活配置，方便地改变网络应用环境，所有的网络形态都可以借助于跳线完成经济合理在满足上述原那么的根底上，力求线路简洁，距离最短，尽可能降低本钱，使有限的投资发挥最大的效用。
1.2 需求分析作为信息传输根底的综合布线系统，必须支持现在以及未来语音、数据、视频会议、控制等信息高速传输的要求根据客户要求和图纸，工程的总体需求如下：1、满足主干1000Mbps,水平100Mbps交换到桌面的网络传输要求；主干光纤的配置冗余备份，满足将来扩展的需要；满足与电信及自身专网的连接；信息点功能可随需要灵活调整；兼容不同厂家、不同品牌的网络设备2、网络系统采用双星型构造主干光网络为星型构造，连接1--3层交换机，构成主干光网络每层分支铜缆从交换机连接至各信息点插座构成星型构造3、各层信息点数量如下：序号楼层网络信息点 信息点小计1一层2222442二层2525503三层54541084合计1011012021.3 设计依据ANSI/TIA/EIA-568.2,CSAT529-95 和 ISO/IEC11801 规定的 6 类技术标准ISO/IEC IS 11801 2002 ?信息技术 —— 用户通用布线系?ANSI/EIA/TIA 568 A/568B ?商务建筑物建筑布线标准?GB/T 50311-2007 ?建筑及建筑群综合布线系统工程设计规划?GB/T 50312-2007 ?建筑与建筑群综合布线系统工程验收标准?1.4系统设计本建筑共有三层，综合布线系统共设置了信息点：202个。
系统设计采用分层星型拓扑构造，共分成4个系统，即：水平子系统、垂直子系统、管理间子系统和设备间子系统既易于信息的统一管理又可满足不同区域所有可能出现的应用需求在本次布线设计中，针对4S店的建筑布局、信息点分布及弱电井位置等实际情况，在楼层配线间的设计上进展了优化配置：既考虑了楼层配线架的安装位置尽量不占用办公区域，便于管理；也考虑了使用上的灵活性及水平线缆的要求这样既满足实际需求，同时又降低本钱，便于管理其网络整体拓扑图如下： 拓扑图如下：1.4.1水平子系统水平子系统是指为连接工作区信息出口而敷设的线缆在本方案中，根据TIA/EIA568-A的水平线独立应用原那么，水平子系统采用AVAYA 6类4对线缆，完全支持将来千兆以太网的应用铜缆总信息点数为：202点，每个信息点能够灵活应用，可随时转换接插 、微机或数据终端，并可随着用户的进一步应用需求，通过相应适配器或转换设备，满足门禁系统、视频监控，以及多媒体会议电视等系统的传输应用水平子系统完成由竖井到工作区信息出口线路连接的功能根据情况本系统信息出口选用墙面型信息出口或地面型信息出口墙上型信息点采用走吊顶的轻型装配式槽形电缆桥架结合墙内暗埋厚壁PVC管方式走线。
这种方式用于大型建筑物，为水平布线系统提供机械保护和支持综合布线系统的水平布线是放射型的，线缆量较大，因此线槽容量的计算很重要具体布置效果如下列图:1.4.2垂直子系统垂直子系统是用来连接设备间和管理区子系统间的线缆，是整个布线系统的主干本方案的垂直子系统指连接中心机房至楼层配线间的主干光纤和大对数电缆主干光缆采用6芯多模室内光缆，带宽可高达1Bbps 以上，可提供高品质数据传输通道；支持的千兆以太网的传输距离具有比国际标准更为优良的性能表现大对数电缆采用3类25对铜缆大对数电缆的对数与管辖区域的语音点按2：1的比例配置 垂直墙内布线，如下列图：1.4.3管理间子系统管理子系统设置在楼层配线房间，是水平系统电缆端接的场所，也是主干系统电缆端接的场所；由大楼主配线架、楼层分配线架、跳线、转换插座等组成用户可以在管理子系统中更改、增加、交接、扩展线缆，用于改变线缆路由建议采用适宜的线缆路由和调整件组成管理子系统管理子系统提供了与其他子系统连接的手段，使整个布线系统与其连接的设备和器件构成一个有机的整体调整管理子系统的交接那么可安排或重新安排线路路由，因而传输线路能够延伸到建筑物内部各个工作区，是综合布线系统灵活性的集中表达。
管理子系统的3种应用是：水平/干线连接；主干线系统互相连接；入楼设备的连接线路的色标标记管理可在管理子系统中实现1.4.4设备间子系统〔三层机房〕设备间子系统由主配线机中的电缆、连接模块和相关支撑硬件组成，它把中心机房中的公共设备与各管理间子系统设备互连；采用光纤作为主干传输介质具有：支持距离长，频带宽、通信容量大、不受电磁干扰和静电干扰的影响在同一根光缆中，具有邻近各根光纤之间没有串扰、保密性好、线径细、体积小、重量轻、误码率低等优点，大提高网络可靠性，同时使系统具务极高的升级能力，可支持目前及将来量先进的网络技术如FDDI,ATM,100Base-T及1000Base-T等楼层配线间用于将工作区的水平线缆与自主配线间引出的垂直线缆相连接，或开成网络链路这局部采用静电地板下走金属线槽的方式线槽 除用来安装和引导线缆外，还可以对线缆起到机械保护的作用，同时还提供一个防火、密闭、巩固的空间使线缆可以平安地延伸各个定义的楼层机内进展端接设备间子系统布置如下列图：1.5 主要设备配置单序号名称品牌规格型号单位数量 1防火墙台12 路由器台13 网络交换机台54 程控交换机台15 六类网线时代CAT6E UTP箱206 线时代CAT3E UTP箱207 六类跳线2米根1088 网络模块六类非屏蔽个1019 模块三类非屏蔽个10110 双孔面板86型个10111 24口网络配线架1U/24口个512 理线架1U个1013 配线架机架式1U/50口个814 PDU插板国标PDU 8位个215UPS山特6kv台116 网络机柜图腾42U/2000*600*600个117 防静电地板 平米7.4二、 视频监控系统2.1 概述视频监控是平安防范系统的重要组成局部，它是技防的重要组成局部。
视频监控以其直观、准确、及时和信息内容丰富而广泛应用于许多场合近年来，随着计算机、网络以及图像处理、传输技术的飞速开展，视频监控技术也有了长足的开展作为平安防范设计，做到全方位的监视，为可疑情况留下取证的第一手资料，同时也给予不法分子心理上的震慑作用4S店区视频监控系统既可以提供建筑物的平安防范，又可以提供工作时的监控录像，以备产生纠纷时的物证，可以快速的平息纠纷考虑到视频监控系统的开展，我们以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术开展，为系统在技术上提供有效的平滑过渡环境 系统的稳定可靠性：硬件选用先进、成熟、可靠的产品，是已在类似工程中使用过许多的，证明能适应室外环境的硬件软件均是良好的中文界面 系统的先进性：要求采用目前最先进的软、硬件及网络技术，出错率低，兼容性强，升级容易采用模块式构造，扩容方便，没有重复建立投资 系统的易操作性和实时性：管理员能对管理系统和店区平安监控系统熟练使用，能利用店区平安监控和报警系统实时掌握警情 维护的方便性：通过部件化、模块化和层次化的系统规划设计，为正常使用和故障检测带来极大的方便。
