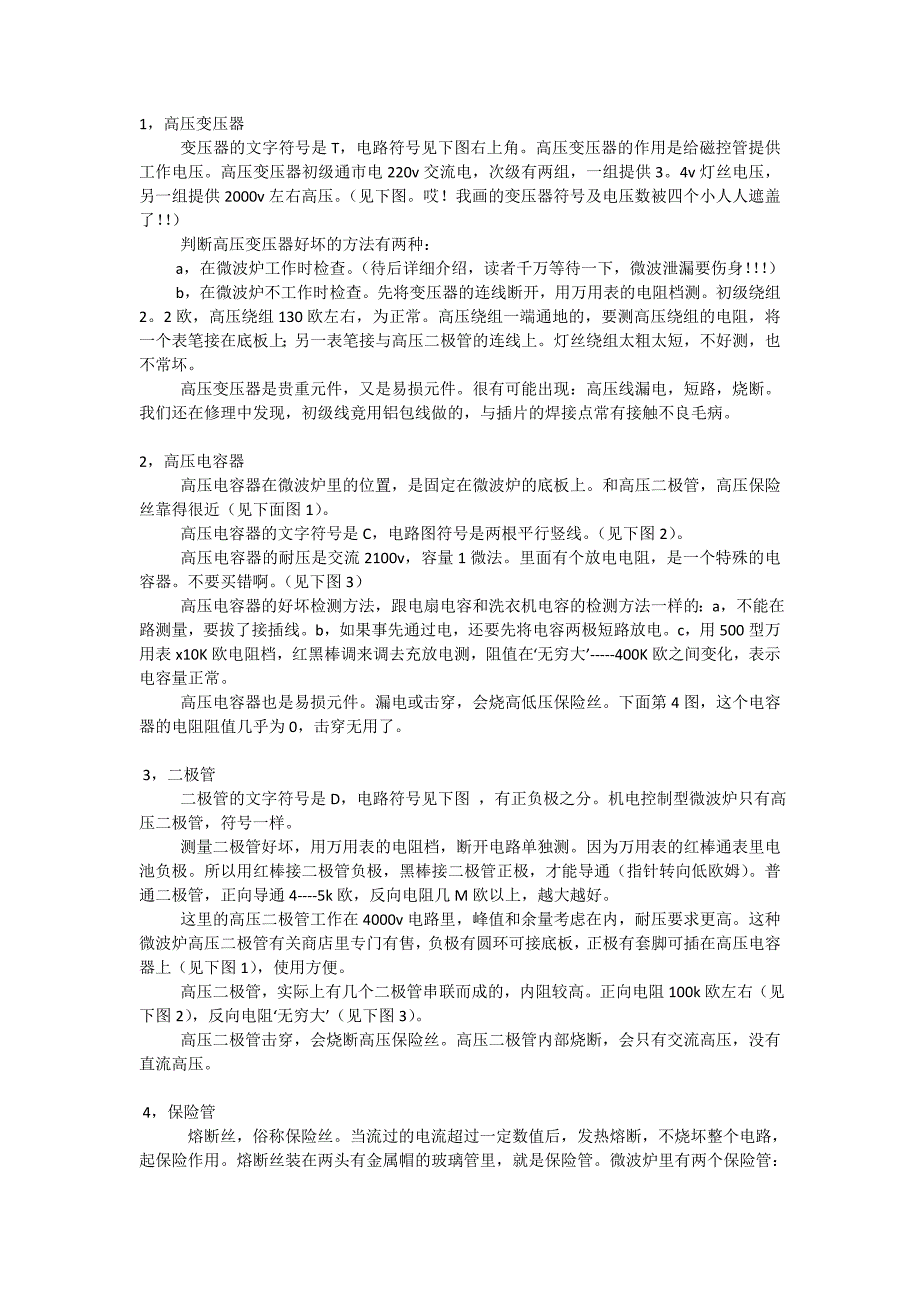

1，高压变压器 变压器的文字符号是T，电路符号见下图右上角高压变压器的作用是给磁控管提供工作电压高压变压器初级通市电220v交流电，次级有两组，一组提供34v灯丝电压，另一组提供2000v左右高压哎！我画的变压器符号及电压数被四个小人人遮盖了！！） 判断高压变压器好坏的方法有两种： a，在微波炉工作时检查待后详细介绍，读者千万等待一下，微波泄漏要伤身！！！） b，在微波炉不工作时检查先将变压器的连线断开，用万用表的电阻档测初级绕组22欧，高压绕组130欧左右，为正常高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高压二极管的连线上灯丝绕组太粗太短，不好测，也不常坏 高压变压器是贵重元件，又是易损元件很有可能出现：高压线漏电，短路，烧断我们还在修理中发现，初级线竟用铝包线做的，与插片的焊接点常有接触不良毛病2，高压电容器 高压电容器在微波炉里的位置，是固定在微波炉的底板上和高压二极管，高压保险丝靠得很近（见下面图1） 高压电容器的文字符号是C，电路图符号是两根平行竖线。
见下图2） 高压电容器的耐压是交流2100v，容量1微法里面有个放电电阻，是一个特殊的电容器不要买错啊见下图3） 高压电容器的好坏检测方法，跟电扇电容和洗衣机电容的检测方法一样的：a，不能在路测量，要拔了接插线b，如果事先通过电，还要先将电容两极短路放电c，用500型万用表x10K欧电阻档，红黑棒调来调去充放电测，阻值在‘无穷大’-----400K欧之间变化，表示电容量正常 高压电容器也是易损元件漏电或击穿，会烧高低压保险丝下面第4图，这个电容器的电阻阻值几乎为0，击穿无用了 3，二极管 二极管的文字符号是D，电路符号见下图 ，有正负极之分机电控制型微波炉只有高压二极管，符号一样 测量二极管好坏，用万用表的电阻档，断开电路单独测因为万用表的红棒通表里电池负极所以用红棒接二极管负极，黑棒接二极管正极，才能导通（指针转向低欧姆）普通二极管，正向导通4----5k欧，反向电阻几M欧以上，越大越好 这里的高压二极管工作在4000v电路里，峰值和余量考虑在内，耐压要求更高这种微波炉高压二极管有关商店里专门有售，负极有圆环可接底板，正极有套脚可插在高压电容器上（见下图1），使用方便。
高压二极管，实际上有几个二极管串联而成的，内阻较高正向电阻100k欧左右（见下图2），反向电阻‘无穷大’（见下图3） 高压二极管击穿，会烧断高压保险丝高压二极管内部烧断，会只有交流高压，没有直流高压 4，保险管 熔断丝，俗称保险丝当流过的电流超过一定数值后，发热熔断，不烧坏整个电路，起保险作用熔断丝装在两头有金属帽的玻璃管里，就是保险管微波炉里有两个保险管：一个高压保险管，一个低压保险管 文字符号是F，电路符号见下图1图里是微波炉专用的高压保险管 高压保险管装在微波炉的下方，和高压变压器、高压二极管、高压电容器靠在一起为了防止它触及或靠近其他元件和连线，造成漏电或高压放电，常把高压保险管装进一个塑料硬壳里见下图2） 微波炉里的220v市电保险管，是彩电里一样的延迟保险丝常见规格有8A、10A、15A换用普通保险管，要用额定电流大一点的，否则经常断保险它的位置在微波炉的上方（见下图3） 它们烧断已否用肉眼能看出也可用万用表电阻档测通断。
常断高压保险丝，原因除了变压器、二极管、电容电机等元器件漏电短路外，云母片太脏，烧的食物太少（如不足鸡蛋大）等，也是常见原因5，磁控管 磁控微波管，是一种电子管，常称磁控管从外表看，它有微波发射器（波导管）、散热器、灯丝、两个插脚和磁铁等（见下图1）从里面看，下图2是它的纵截面图下图3是它的横截面图 磁控管里有一个园筒形的阴极，这里是直热式的，灯丝就是阴极阴极外面包围着一个高导电率的无氧铜制成的阳极阳极用来接收阴极发射的电子阳极上有几个谐振腔，它们是产生高频振荡的选频谐振回路谐振频率主要由空腔的尺寸决定的为了安全和使用方便，阳极接地阳极接地作参考点，零电势（0v），那阴极就是加上几千v负高压另外再有磁铁的作用热电子从阴极溢出后，在磁埸力和电埸力的共同作用下，沿螺旋状高速飞向阳极，又有谐振腔的作用，电子振荡成微波，并经过天线耦合，由波导管传输到微波炉腔里加热食物 磁控管好坏测量方法：a，关机后，使高压电容放电，拔下磁控管灯丝两个插头b，用万用表x1欧电阻档测两灯丝，应小于1欧c，用x10k档测任一灯丝对地（金属机壳）都是‘无穷大’。
否则坏了6，炉灯 炉灯是在炉膛内装个220v15w小电灯（见下图1），照亮炉膛，观察食物加热程度盛食物的园盘是否转动等 电灯的电路符号是园圈里加x（本图里加L），文字符号是L 炉灯装在磁控管左边（见下图2）电灯不亮，右手用尖嘴钳夹住卡子，左手用小一字起子撬出灯座（见下图3）小电灯就连在下面（见下图4）7，电动机 微波炉里有三个小电动机电机的电路符号，在本图 里是园圈里加一个M字文字符号就是M三个电机分别在： A，电风扇里大家都好看，好拆位置见（下图1） B，定时器里见（下图2）坏了连定时器买个新的，没多少钱 C，转盘电机坏了是这样拆装的： 拆：a，取出转盘，向上拔出玻璃下面的传动卡子，见（下图3，4） b，竖起炉身，底下有个大园形突出部分，见（下图5） c，用斜口钳剪下三个相连部分，见（下图6） d，取下园板，见（下图7）。
可见转盘电机了（下图8） 装：a，装上电机 b，对准插片和插口，插入之，见（下图9，10）上一个粗一点的自攻螺钉8，热电断路器 热电断路器，也叫热电熔断器，是用来保护磁控管的如果由于某种原因使磁控管的温度超过145---155度时，热电断路器就自动断开，切断电源从而保护了磁控管 它在格兰仕WP800---电路里是S6，见（下图1） 虽然本图里用S，但通常用文字---SW来表示实物和电路符号见（下图2） 热电断路器在微波炉里紧贴在磁控管上方见（下图3） 热电断路器可用万用表电阻档测它通断好坏熔断后只有换新的这和保险丝一样9，定时器 定时器只在机电式微波炉中使用它的实物外形见（下图1） 由一只220v电机作动力，带动两组齿轮转动，按照面板上两个旋扭的指示，完成定时和功能的控制作用它在微波炉中的位置见（下图2）我们细看：定时器背面自上而下，有1234四个接线铜片它里面的电路原理见（下图3）。
四组引出线分别通向以下各处：1）棕色线，到S1和220v保险丝（再接到电源L）2）黄色线，到电灯，电机M2，电机M33）兰色线，到S2和S6（再接到电源N）4）黑色线，到高压变压器 定时器在格兰仕WP800---微波炉电活图 里的位置，见（下图4） 定时器及其功能开关，实际上是控制两个开关S4及S5其实除解冻等必要之外，功能开关尽量置于《高火》档不然开关S5易烧坏下图5，便是开关烧坏的照片10，门开关 微波炉的门关上，电源接通；门打开，电源断开保证了微波不外泄微波炉炉门里面，上下有两个门钩见（下图1） 上门钩带动S1一个开关，下门钩带动S2和S3两个开关这三个开关都是带触头的单刀双掷开关（俗称三线开关），不碰触头，动点与常闭点连接，碰到触头，动点与常断点连接，上门钩带动的S1开关，称第一闩锁开关用动点和常断点引出两根线关门时上门钩通过杠杆推动“触点”，使第一闩锁开关接通第一闩锁开关的位置，见（下图1） 下门钩 带动第二闩锁开关S2和另一个叫《短路开关》的S3S2和S3紧排在一起，S2在外S3在里。
见（下图2） 第二闩锁开关S2，用动点和常断点引出两根线关门时下门钩通过杠杆推动“触点”，使第二闩锁开关接通 短路开关S3，却和闩锁开关S1、S2不同 ，用动触点和常闭点（注意是——常闭点！）引出两根线，关门时下门钩通过杠杆推动“触点”，使短路开关S3断开！ 下图3，标出三个门开关在《格兰仕WP800---微波炉电路图》中的位置，和关门状态下的通断情况——闩锁开关闭合，短路开关断开，微波炉工作 开门时，情况和关门时完全相反 下图4，标出开门时，三个门开关通断情况——两闩锁开关断开，短路开关闭合，微波炉不工作而且，即使第一闩锁开关S1漏电或烧穿，也只能使220v保险丝熔断，微波炉不工作的可靠地防止微波泄漏！===========快修技巧 实在不好意思，在这里献丑了《快修》是我们维修者的共同追求，《技巧》是我们争钱的本领抛砖引玉吧！我们毫无保留地献出共享大家也在这里拿出来交流好吗？我们为快修，做了下面三点： （1）读熟三个电流回路 识图，要看清各器件在电路中的位置。
读出，要弄懂元器件的串并联关系读熟，几乎把各元器件的串并联关系背出下面介绍我们对微波炉里三个电流回路的认识 A，220v市电回路 先来看（下图1），是220v市电流过的部分 我们把（下图1）等效变换成（下图2），再来分析它： 炉门关上，定时器打开短路开关S3被下门钩推动触头而打开，那时在电路里不起作用干路里电流叫I，各并联支路里电流叫iI标大箭头，i标小箭头干路里电流I，从电源L，流经串联着的保险丝FUSE------第一闩锁开关S1------定时开关S4-----五个并联支路-----第二闩锁开关S2-----热电断路开关S6-----回到电源线N 电灯，定时电机，风扇，转盘电机，初级线圈里的电流分别叫：iL，i1，i2，i3，iT它们与总电流I的关系是： I=iL+i1+i2+i3+iT五个支路里有一个短路，总电流加大，要烧保险丝变压器短路，iT增大，I增大，烧保险丝的现象最多串联电路里S1，S4，S2，S6，FUSE，及线路里的许多接。
