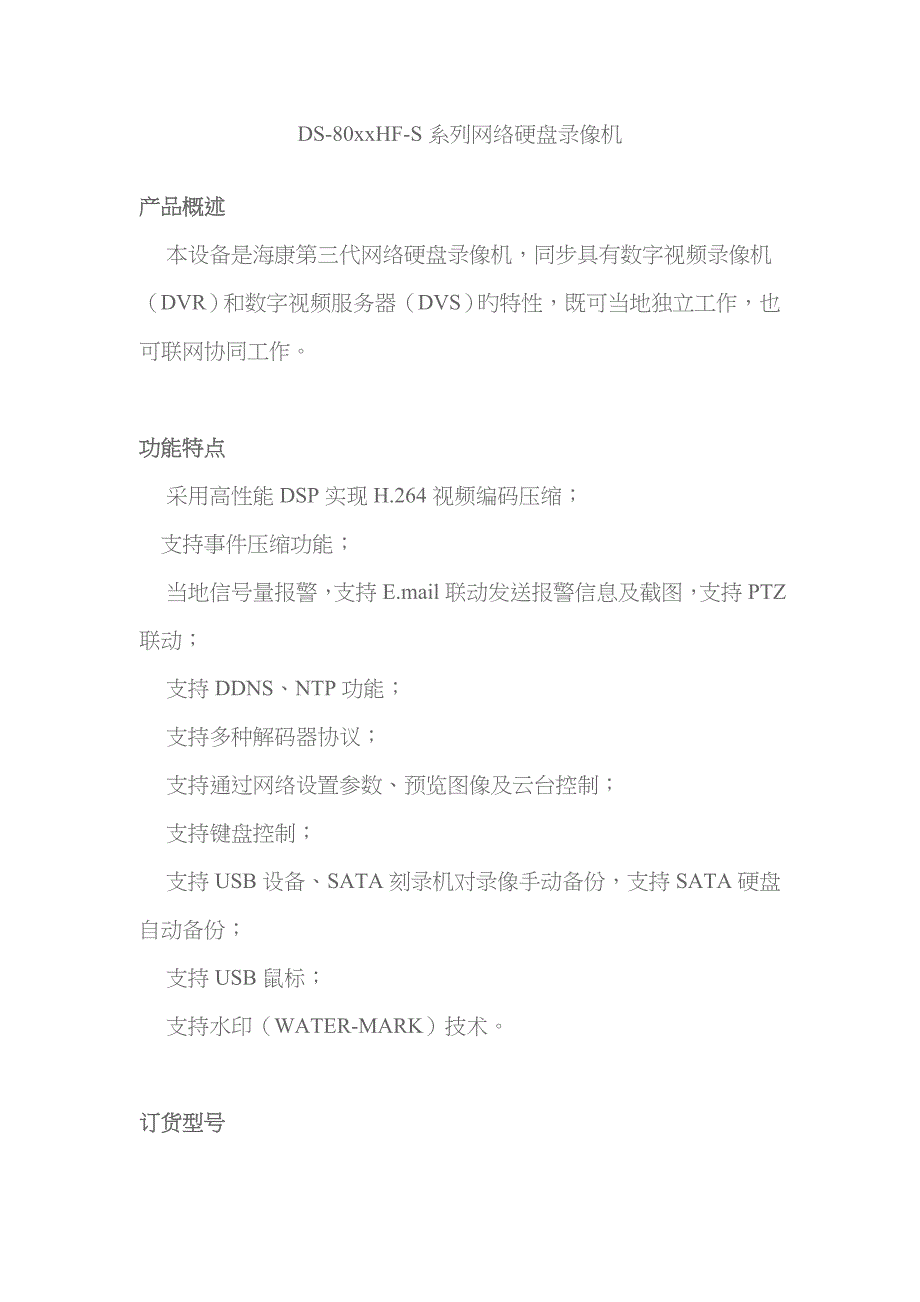

DS-80xxHF-S系列网络硬盘录像机产品概述 本设备是海康第三代网络硬盘录像机，同步具有数字视频录像机（DVR）和数字视频服务器（DVS）旳特性，既可当地独立工作，也可联网协同工作 功能特点 采用高性能DSP实现H.264视频编码压缩； 支持事件压缩功能； 当地信号量报警，支持E.mail联动发送报警信息及截图，支持PTZ联动； 支持DDNS、NTP功能； 支持多种解码器协议； 支持通过网络设置参数、预览图像及云台控制； 支持键盘控制； 支持USB设备、SATA刻录机对录像手动备份，支持SATA硬盘自动备份； 支持USB鼠标； 支持水印（WATER-MARK）技术 订货型号 DS-8001HF-S、DS-8002HF-S、DS-8004HF-S、DS-8006HF-S、DS-8008HF-S、DS-8010HF-S、DS-8012HF-S、DS-8016HF-S 尤其阐明 每个视频输入通道最高支持4CIF辨别率编码 1路设备支持1个当地监控通道，2路及2路以上设备支持主、辅两个当地监视通道 1、2、4路机型报警4进2出，其他机型报警16进4出。
所有机型都支持8个SATA接口，其中第1个SATA接口可用于eSATA，作高速备份或外接盘库 硬件接口 DS-8001HF-S：1－VIN视频输入接口，AIN音频输入接口；2－VOUT当地监视接口，AOUT当地监听接口；3－LINE IN语音输入接口，USB备份接口；4－VGA显示屏输出接口；5－KB键盘接口，RS-232串行接口，UTP网络接口（同LAN网络接口）；6－eSATA备份/扩展存储接口（可选）；7－RS-485匹配电阻开关；8－RS-485串行接口，ALARM IN报警输入、ALARM OUT报警输出模块；9－接地端，多台设备级联时，一定要先通过该接地点共地，再与控制键盘和电源输入保护地连接；10－AC 220V电源 DS-8002FH-S、DS-8004HF-S：1－VIN视频输入接口，AIN音频输入接口；2－VOUT当地监视接口，AOUT当地监听接口；3－AUX VOUT视频辅助输出接口；4－LINE IN语音输入接口，USB备份接口；5－VGA显示屏输出接口；6－KB键盘接口，RS-232串行接口，UTP网络接口（同LAN网络接口）；7－eSATA备份/扩展存储接口（可选）；8－RS-485匹配电阻开关；9－RS-485串行接口，ALARM IN报警输入、ALARM OUT报警输出模块；10－接地端，多台设备级联时，一定要先通过该接地点共地，再与控制键盘和电源输入保护地连接；11－AC 220V电源。
DS-8006HF-S、DS-8008HF-S、DS-8010HF-S、DS-8012HF-S、DS-8016HF-S：1－VIDEO IN视频输入接口，AUDIO IN音频输入接口；2－SPOT VIDEO OUT辅助当地监视接口， SPOT AUDIO OUT辅助当地监听接口；3－VIDEO OUT当地监视接口，AUDIO OUT当地监听接口；4－LINE IN语音输入接口；5－VGA显示屏输出接口；6－RS-232串行接口， LAN网络接口；7－USB备份接口；8－eSATA备份/扩展存储接口（可选）；9－RS-485匹配电阻开关；10－RS-485串行接口，KB键盘接口（支持级联），ALARM IN报警输入、ALARM OUT报警输出模块；11－接地端，多台设备级联时，一定要先通过该接地点共地，再与控制键盘和电源输入保护地连接；12－AC 220V电源技术参数：视频压缩原则H.264实时监视图像辨别率PAL：704*576 NTSC：704*480回放辨别率QCIF/CIF/2CIF/DCIF/4CIF视频输入路数1/2/4/6/8/10/12/16视频输入接口BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制视频输出2路（DS-8001HF-S仅1路）视频输出接口BNC（电平：1.0Vp-p，阻抗：75Ω）视频帧率PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒码流类型视频流/复合流压缩输出码率32K--2M可调，也可自定义。
上限8M，单位：bps） 音频输入路数1/2/4/6/8/10/12/16音频输入接口BNC（电平：2Vp-p，阻抗：1kΩ）音频输出2路（DS-8001HF-S仅1路） 音频输入接口BNC（线性电平，阻抗：600Ω）音频压缩原则OggVorbis音频压缩码率16Kbps语音对讲输入1路，BNC（电平：2Vp-p，阻抗：1kΩ）双路回放支持（DS-8001HF-S仅支持单路回放）双码流支持通讯接口1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口键盘接口1个（支持级联，其中DS-8001HF-S、DS-8002HF-S、DS-8004HF-S有2个）硬盘接口8个SATA硬盘，每个硬盘容量支持高达GBUSB接口1个，支持U盘，USB硬盘，USB刻录机，USB鼠标VGA接口1个，辨别率：800×600/60Hz，1024×768/60Hz，1280×1024/60Hz报警输入4/16路报警输出2/4路电源220VAC，50HZ功耗（不含硬盘）≤70W工作温度-10℃--＋55℃工作湿度10％--90％机箱19英寸原则机箱尺寸（mm）90mm(高)×441mm(宽)×470mm(深)重量（不含硬盘）≤8Kg。
