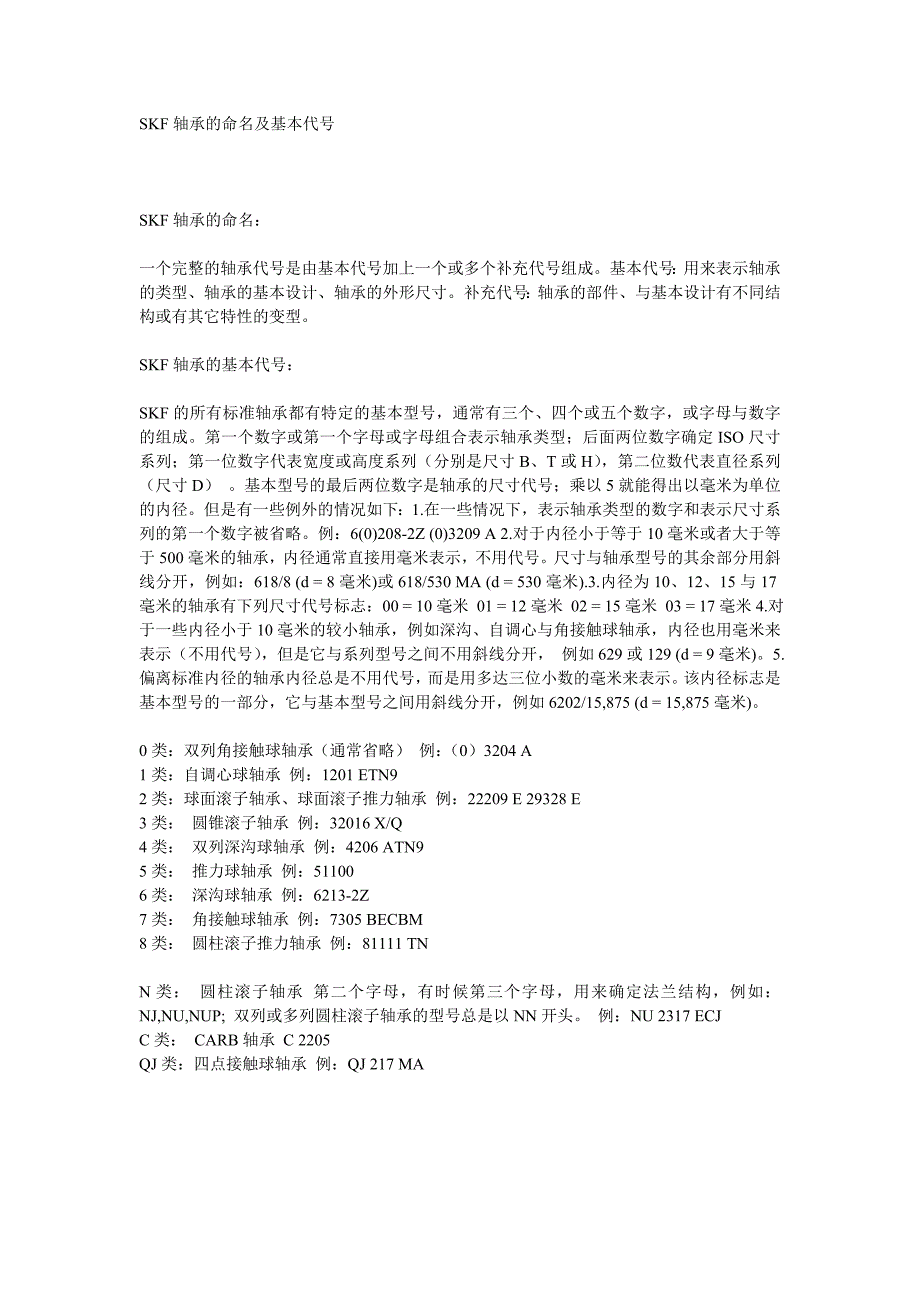

SKF轴承的命名及基本代号

SKF 轴承的命名及基本代号SKF 轴承的命名：一个完整的轴承代号是由基本代号加上一个或多个补充代号组成基本代号：用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸补充代号：轴承的部件、与基本设计有不同结构或有其它特性的变型SKF 轴承的基本代号：SKF 的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成第一个数字或第一个字母或字母组合表示轴承类型；后面两位数字确定 ISO 尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸 B、T 或 H） ，第二位数代表直径系列（尺寸 D） 基本型号的最后两位数字是轴承的尺寸代号；乘以 5 就能得出以毫米为单位的内径但是有一些例外的情况如下：1.在一些情况下，表示轴承类型的数字和表示尺寸系列的第一个数字被省略例：6(0)208-2Z (0)3209 A 2.对于内径小于等于 10 毫米或者大于等于 500 毫米的轴承，内径通常直接用毫米表示，不用代号尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8 毫米) 或 618/530 MA (d = 530 毫米).3.内径为 10、12、15与 17 毫米的轴承有下列尺寸代号标志：00 = 10 毫米 01 = 12 毫米 02 = 15 毫米 03 = 17 毫米 4.对于一些内径小于 10 毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号） ，但是它与系列型号之间不用斜线分开， 例如 629 或 129 (d = 9毫米)。

5.偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如 6202/15,875 (d = 15,875 毫米)0 类：双列角接触球轴承（通常省略） 例：（0）3204 A 1 类：自调心球轴承 例：1201 ETN9 2 类：球面滚子轴承、球面滚子推力轴承 例：22209 E 29328 E 3 类： 圆锥滚子轴承 例：32016 X/Q4 类： 双列深沟球轴承 例：4206 ATN9 5 类： 推力球轴承 例：51100 6 类： 深沟球轴承 例：6213-2Z7 类： 角接触球轴承 例：7305 BECBM8 类： 圆柱滚子推力轴承 例：81111 TNN 类： 圆柱滚子轴承 第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ,NU,NUP; 双列或多列圆柱滚子轴承的型号总是以 NN 开头 例：NU 2317 ECJC 类： CARB 轴承 C 2205 QJ 类：四点接触球轴承 例：QJ 217 MASKF 轴承的命名：一个完整的轴承代号是由基本代号加上一个或多个补充代号组成基本代号：用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。

补充代号：轴承的部件、与基本设计有不同结构或有其它特性的变型SKF 轴承的基本代号：SKF 的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成第一个数字或第一个字母或字母组合表示轴承类型；后面两位数字确定 ISO 尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸 B、T 或 H） ，第二位数代表直径系列（尺寸 D） 基本型号的最后两位数字是轴承的尺寸代号；乘以 5 就能得出以毫米为单位的内径但是有一些例外的情况如下：1.在一些情况下，表示轴承类型的数字和表示尺寸系列的第一个数字被省略例：6(0)208-2Z (0)3209 A 2.对于内径小于等于 10 毫米或者大于等于 500 毫米的轴承，内径通常直接用毫米表示，不用代号尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8 毫米) 或 618/530 MA (d = 530 毫米).3.内径为 10、12、15与 17 毫米的轴承有下列尺寸代号标志：00 = 10 毫米 01 = 12 毫米 02 = 15 毫米 03 = 17 毫米 4.对于一些内径小于 10 毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号） ，但是它与系列型号之间不用斜线分开， 例如 629 或 129 (d = 9毫米)。

5.偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如 6202/15,875 (d = 15,875 毫米)0 类：双列角接触球轴承（通常省略） 例：（0）3204 A 1 类：自调心球轴承 例：1201 ETN9 2 类：球面滚子轴承、球面滚子推力轴承 例：22209 E 29328 E 3 类： 圆锥滚子轴承 例：32016 X/Q4 类： 双列深沟球轴承 例：4206 ATN9 5 类： 推力球轴承 例：51100 6 类： 深沟球轴承 例：6213-2Z7 类： 角接触球轴承 例：7305 BECBM8 类： 圆柱滚子推力轴承 例：81111 TNN 类： 圆柱滚子轴承 第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ,NU,NUP; 双列或多列圆柱滚子轴承的型号总是以 NN 开头 例：NU 2317 ECJC 类： CARB 轴承 C 2205 QJ 类：四点接触球轴承 例：QJ 217 MA。
