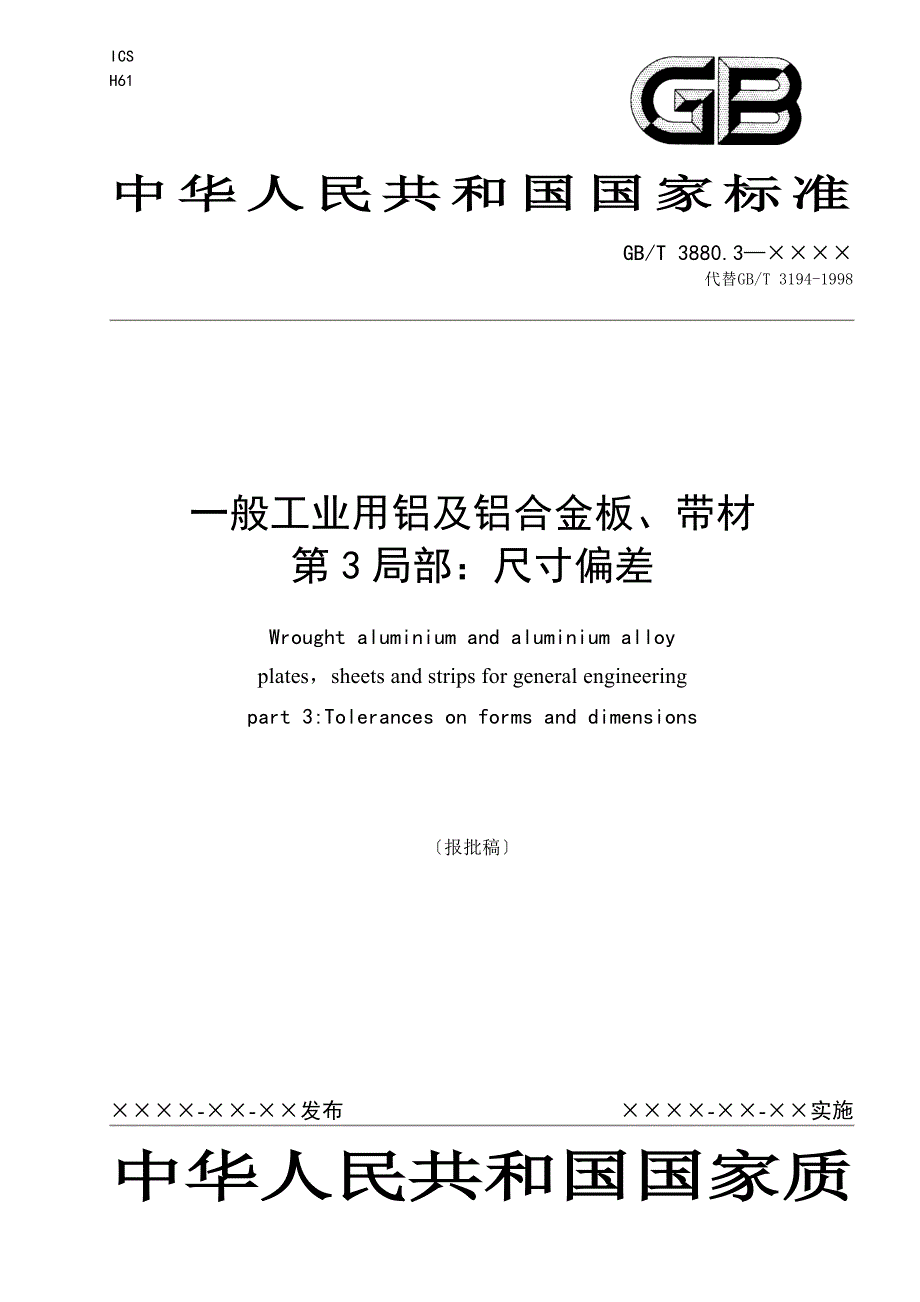

中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发布发布××××-××-××实施××××-××-××发布一般工业用铝及铝合金板、带材 第3局部：尺寸偏差Wrought aluminium and aluminium alloy plates，sheets and strips for general engineeringpart 3:Tolerances on forms and dimensions〔报批稿〕GB/T 3880.3—××××代替GB/T 3194-1998中华人民共和国国家标准ICS H61 前 言GB/T 3880?一般工业用铝及铝合金板、带材?分为三个局部：──第1局部：一般要求；──第2局部：力学性能；──第3局部：尺寸偏差本局部为GB/T3880的第3局部，本局部是对GB/T 3194-1998?铝及铝合金板、带材的尺寸允许偏差?的修订本局部与原标准相比，以下内容有所变动：——冷轧板、带材厚度允许偏差的高精级修改采用ISO 6361-3：1985?变形铝及铝合金薄板、带、厚板 第3局部：带材尺寸偏差?、ISO 6361-4：1988?变形铝及铝合金薄板、带、厚板 第4局部：板材尺寸偏差?、EN 485.4-1993?铝及铝合金板、带材 第4局部：冷轧产品尺寸偏差?，且略严于EN 485.4。
——热轧板、带材的厚度允许偏差等同采用EN 485.3-2003?铝及铝合金板、带材 第3局部：热轧产品尺寸偏差?——剪切板材宽度允许偏差的高精级修改采用ISO 6361-4 、EN485.4，且相当于EN 485.4——锯切板材的宽度允许偏差等同采用ANSI H35.2(M)-2003?铝加工产品尺寸偏差?——带材宽度允许偏差的高精级等同采用EN 485.4——锯切板材的长度允许偏差等同采用ANSI H35.2(M)——板材不平度的高精级等同采用EN 485.4——板、带材侧边弯曲度的高精级均等同采用EN 485.4——A类合金板材对角线偏差的高精级修改采用ISO 6361-4、EN 485.4，且略严于EN 485.4本局部代替GB/T 3194-1998本局部由中国有色金属工业协会提出本局部由全国有色金属标准化技术委员会归口并负责解释本局部起草单位：西南铝业〔集团〕有限责任公司本局部参加起草单位：中铝瑞闽铝板带、东北轻合金责任公司、重庆铝制品加工厂、华北铝业、兰州铝业西北铝加工分公司、中国有色金属工业标准计量质量研究所本局部主要起草人：唐登毅、陈昌云、苏元如、熊红林、王国军、魏小川、王淑芬、黄嵘、明文良、谢彦翠、李瑞山。
本局部所代替标准的历次版本发布情况为：——GB/T 3194-1982、GB/T 3194-1998一般工业用铝及铝合金板、带材 第3局部：尺寸偏差1 范围本局部规定了一般工业用铝及铝合金板、带材的尺寸偏差本局部适用于一般工业用铝及铝合金轧制板、带材2 产品分类2.1 铝及铝合金划分为A、B两类，如表1所示表1 牌号系列铝或铝合金类别AB1XXX所有－2XXX－所有3XXXMn的最大规定值不大于1.8%，Mg的最大规定值不大于1.8%，Mn的最大规定值与Mg的最大规定值之和不大于2.3%例：3003、3004、3104、3005、3105、3102A类外的其他合金4XXXSi的最大规定值不大于2%A类外的其他合金5XXXMg的最大规定值不大于1.8%，Mn的最大规定值不大于1.8%，Mg的最大规定值与Mn的最大规定值之和不大于2.3%例：5005A类外的其他合金例：5A03、5A05、5A06、5082、5052、5182、5083、50866XXX－所有7XXX－所有8XXX不可热处理强化的合金例：8A06、8011A可热处理强化的合金2.2 板、带材的尺寸偏差等级划分如表2所示。
某个尺寸需要采用高精级偏差时应在合同中注明，未注明时按普通级供货表2 尺寸偏差偏差等级板材带材厚度偏差冷轧板材：高精级、普通级热轧板材：不分级冷轧带材：高精级、普通级热轧带材：不分级宽度偏差剪切板材：高精级、普通级其他板材：不分级高精级、普通级长度偏差不分级不分级不平度高精级、普通级不分级侧边弯曲度高精级、普通级高精级、普通级对角线高精级、普通级不分级3 厚度及允许偏差3.1 冷轧板、带材的厚度允许偏差分为普通级和高精级厚度≥4.00mm的5A05、5A06等含镁量大于3%的合金，其厚度允许偏差普通级为名义厚度的±5%，其他板、带材的厚度允许偏差普通级符合表3的规定；冷轧板、带材的厚度允许偏差高精级应符合表4的规定表3 单位为毫米厚 度规 定 的 宽 度≤1000＞1000～1250＞1250～1600＞1600～2000＞2000～2500厚 度 允 许 偏 差〔±〕A类B类A类B类A类B类A类B类A类B类＞0.20～0.400.030.050.050.060.060.06———＞0.40～0.500.050.050.060.080.070.080.080.090.12＞0.50～0.600.050.050.070.080.070.080.080.090.12＞0.60～0.800.050.060.070.080.070.080.090.100.13＞0.80～1.000.070.080.080.090.080.090.100.110.15＞1.00～1.200.070.080.090.100.090.100.110.120.15＞1.20～1.500.090.100.120.130.120.130.130.140.15＞1.50～1.800.090.100.120.130.120.130.140.150.15＞1.80～2.000.090.100.120.130.120.130.140.150.15＞2.00～2.500.120.130.140.150.140.150.150.160.16＞2.50～3.000.130.150.160.170.160.170.170.180.18＞3.00～3.500.140.150.170.180.170.180.220.230.19＞3.50～4.000.150.180.180.230.24＞4.00～5.000.230.240.240.260.28＞5.00～6.000.250.260.260.260.28＞6.00～8.000.280.290.290.300.35＞8.00～10.000.300.300.300.300.35＞10.00～12.000.480.500.500.620.70＞12.00～15.000.500.500.500.680.76＞15.00～20.000.570.660.680.720.81＞20.00～25.000.600.690.720.750.84＞25.00～30.000.680.750.800.830.90＞30.00～40.000.750.830.870.900.99＞40.00～50.000.830.900.950.981.05表4 单位为毫米厚 度规 定 的 宽 度≤1000＞1000～1250＞1250～1600＞1600～2000＞2000～2500厚 度 允 许 偏 差〔±〕A类B类A类B类A类B类A类B类A类B类＞0.20～0.400.020.030.030.040.030.04——-＞0.40～0.500.030.030.040.050.040.050.040.050.09＞0.50～0.600.030.040.040.050.040.050.040.050.09＞0.60～0.800.030.040.060.060.050.060.070.080.10＞0.80～1.000.040.050.060.080.070.080.080.090.11＞1.00～1.200.040.050.070.080.070.080.090.100.14＞1.20～1.500.050.070.080.090.080.090.110.130.15＞1.50～1.800.060.080.090.100.090.100.120.140.15＞1.80～2.000.060.080.090.100.090.100.140.140.15＞2.00～2.500.070.080.090.100.090.100.150.150.16＞2.50～3.000.080.100.120.130.120.130.170.180.18＞3.00～3.500.100.120.150.170.160.170.180.190.19＞3.50～4.000.150.170.170.190.19＞4.00～5.000.180.220.220.250.28＞5.00～6.000.200.240.240.260.28＞6.00～8.000.240.280.280.300.35＞8.00～10.000.270.300.300.300.35＞10.00～12.000.320.380.400.410.47＞12.00～15.000.360.420.430.450.51＞15.00～20.000.380.440.460.480.54＞20.00～25.000.400.460.480.500.。
