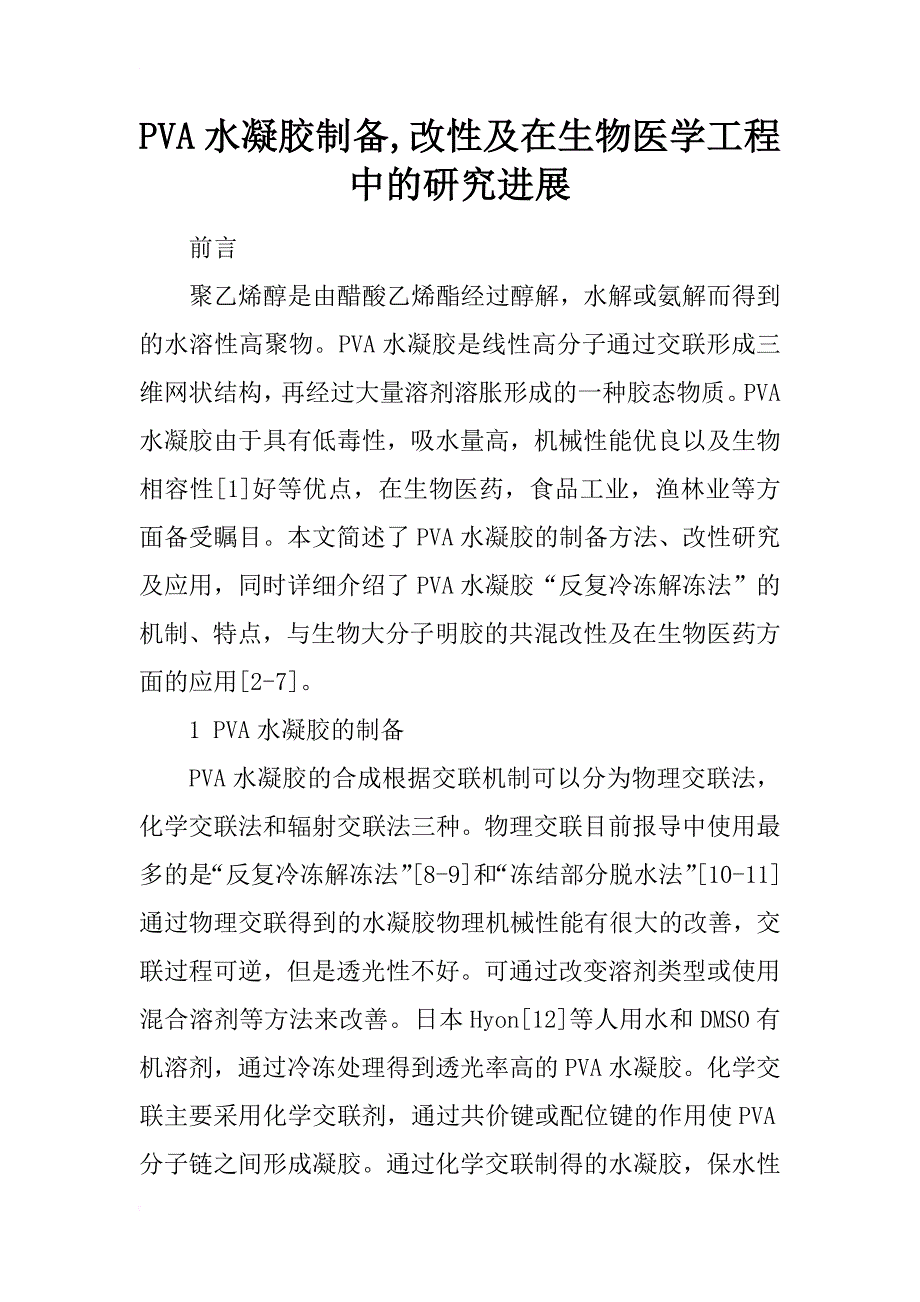

从本学科出发，应着重选对国民经济具有一定实用价值和理论意义的课题课题具有先进性，便于研究生提出新见解，特别是博士生必须有创新性的成果PVA水凝胶制备,改性及在生物医学工程中的研究进展 前言 聚乙烯醇是由醋酸乙烯酯经过醇解，水解或氨解而得到的水溶性高聚物PVA水凝胶是线性高分子通过交联形成三维网状结构，再经过大量溶剂溶胀形成的一种胶态物质PVA水凝胶由于具有低毒性，吸水量高，机械性能优良以及生物相容性[1]好等优点，在生物医药，食品工业，渔林业等方面备受瞩目本文简述了PVA水凝胶的制备方法、改性研究及应用，同时详细介绍了PVA水凝胶“反复冷冻解冻法”的机制、特点，与生物大分子明胶的共混改性及在生物医药方面的应用[2-7] 1 PVA水凝胶的制备 PVA水凝胶的合成根据交联机制可以分为物理交联法，化学交联法和辐射交联法三种物理交联目前报导中使用最多的是“反复冷冻解冻法”[8-9]和“冻结部分脱水法”[10-11]通过物理交联得到的水凝胶物理机械性能有很大的改善，交联过程可逆，但是透光性不好可通过改变溶剂类型或使用混合溶剂等方法来改善日本Hyon[12]等人用水和DMSO有机溶剂，通过冷冻处理得到透光率高的PVA水凝胶。
化学交联主要采用化学交联剂，通过共价键或配位键的作用使PVA分子链之间形成凝胶通过化学交联制得的水凝胶，保水性和某些力学强度有一定提高，但是透明性不好且含水量不高辐射交联主要是利用γ射线、电子束、X光及紫外线等直接辐射PVA水溶液，或辐射用物理交联法制成的PVA水凝胶经辐射制得的水凝胶因不需要添加任何添加剂，所以PVA纯度高，光学透明性好，但力学强度不高，抗蠕变性差，同时强烈的反应条件常常造成某些优异性能的损失将辐射交联制得的PVA水凝胶经一定的物理处理过程可以使凝胶部分结晶化，从而提高了机械强度[13] “反复冷冻解冻法”PVA水凝胶成胶机制及性能特点 “反复冷冻解冻法”PVA水凝胶成胶机制 此法是将一定浓度的PVA水溶液浇铸于模具中，在-10℃～-40℃的条件下冷冻成型时间为一天左右然后将试样在室温下放置1～2小时融化，上述冷冻，解冻过程反复数次，可以得到弹性好，具有一定的机械强度、不透明的水凝胶 此法的成胶机制目前比较成熟的有以下两点[14]：1）凝胶化是网络形成的结果且在凝胶化初始阶段形成高分子聚集区和非聚集区2）凝胶在水溶液中形成首先是高分子氢键的作用 这种物理交联所制备的水凝胶是分子链间通过氢键和微晶区等物理交联点形成的三维网络结构。
当PVA溶液冷冻处理时，分子链运动减弱，链之间的接触时间变长，链之间的距离缩短，有利于分子链上的羟基间形成氢键缔合，同时PVA在低温下结晶作用，促使了物理网络交联点的形成，使形成了完善程度不一的结晶结构柳明珠等认为当在室温下解冻时，由于交联点仍然稳定，所以该凝胶不会溶解当反复冷冻处理后，少量可以活动的链段及未交联的分子链进一步交联，使得结晶结构不断完善，进而形成不溶于水的凝胶Willcox研究表明：链段中微晶的形成，多数由第一次的冷冻解冻中决定编排链段成3～8纳米的间距，被分隔与平均距离为30纳米的不规则的网格中 2.“反复冷冻解冻法”PVA水凝胶成型条件及特点 “反复冷冻解冻”法制备的水凝胶具有高强度高弹性，含水率也较高凝胶的成型条件取决于PVA的分子量，浓度，冷冻条件、解冻条件及循环次数潘育松等人研究表明：此方法制备的PVA水凝胶的拉伸强度和拉伸模量随凝胶的浓度和冷冻解冻次数的增加而增大最高拉伸强度可达但当浓度大于20%时，溶液粘度较大，分子量较大时影响微晶的形成显著所以常用浓度在7%～15%之间冷冻温度不仅影响冷冻动力学而且影响界面间相平衡冷冻温度一般在低于-10℃下进行我们实验发现，15%的PVA溶液在-20℃下具有好的物理及力学性能，所以-20℃是常用的冷冻温度。
此方法制备的PVA水凝胶不使用有毒性的有机交联剂，保持了良好的生物相容性，属于可逆性水凝胶，随着环境参数的变化，可以使物理交联点改变，还可以被溶解因为方法简单，所制水凝胶与化学交联无明显差别，因此近年来备受亲睐，在许多领域，极具开发潜力 PVA水凝胶的改性方法及与明胶复合的研究 PVA水凝胶常用的改性方法 PVA水凝胶常用的改性方法有：1）化学改性法：通过接枝等化学方法，改变PVA分子链的化学结构，或把水凝胶接枝到具有一定强度的载体上如将利用苯酐或琥珀酸酐与PVA酯化，可得到侧链含有羧基的PVA这种PVA还可以与双官能团的化合物如芳香族二环氧甘油醚反应，得到交联的PVA这种立体网络结构使PVA薄膜的化学稳定性和选择性提高[19]2）物理共混法：利用高分子链间分子间作用力形成分子聚集体，从而制备出性能优良的复合体系但复合的材料要有良好的互溶性例如董彦博[20]等以丙三醇为增塑剂，加入一定量的淀粉，对PVA膜进行了改性，研究表明，加入淀粉后薄膜的水溶性得到很大改善3）与无机填料或有机小分子复合：其中无机填料包括生物活性陶瓷颗粒，如磷酸三钙，生物活性玻璃等不仅保持了生物活性，同时提高了力学性能。
有机小分子经常用复合润滑剂，来降低PVA水凝胶的摩擦系数，改善摩擦性能4）与生物活性分子的复合：一般通过生物活性分子的水溶液或悬浮液同PVA溶液共混，制得成型凝胶或用生物活性分子的溶液淋洗水凝胶，让生物活性分子扩散进去常用的生物活性分子有胶原质，透明质酸盐、纤维素、壳聚糖，海藻酸盐等 水凝胶与明胶复合研究 胶原是最丰富的哺乳动物蛋白质，明胶是胶原降解的产物降解后的明胶仍然保持着胶原的某些构想与属性明胶具有良好的生物亲和性，是天然的聚合物，没有抗原性，在体内能完全吸收同时有大量的功能基团可被交联，理化性质可调明胶随温度升高或降低具有溶胶与凝胶的可逆转化的优良特性，但未交联的明胶膜易溶于水、硬脆，力学性能差因此可与PVA水凝胶共混改性，得到理化及生物性能优良的复合物因明胶廉价易得，因此PVA水凝胶与明胶的复合研究，尤其在生物医药方面具有巨大的实际生产意义 目前报导的PVA水凝胶与明胶复合的方法有是将一定量的明胶加热溶解，加入到一定浓度的PVA水溶液中，将两种溶液按一定比例混合，浇铸到模具中，反复冷冻成型，解冻，制得复合水凝胶我们通过实验得出：当总浓度为15%的混合溶液制得的复合膜中，当PVA和明胶的质量比低于1:1时，明胶溶解，不能形成复合膜。
用扫描电镜观察膜表面形貌，当PVA：明胶质量为4:1时，膜表面有呈海岛结构的微小颗粒不均匀分布说明两者的相容性差当质量比达到9:1时，共混膜中颗粒消失，达到互容这是由于当PVA含量过低，明胶含量过高时，网络交联是以明胶间的相互作用为主，PVA只起到填充剂的作用所以明胶PVA之间无法形成整体尤春等通过实验得出：PVA与明胶质量比为6:1的水凝胶具有较大的拉伸强度和断裂伸长率，9:1的拉伸强度与断裂伸长率比6:1的小，但略大于纯PVA水凝胶膜同时根据公式，溶胀度=[(mt-md)]\md×100%，其中mt是t时刻的凝胶质量，md是干凝胶质量，随着PVA与明胶比例的增大而减小9:1配比时具有小的溶胀度，表现好的稳定性课题份量和难易程度要恰当，博士生能在二年内作出结果，硕士生能在一年内作出结果，特别是对实验条件等要有恰当的估计。
