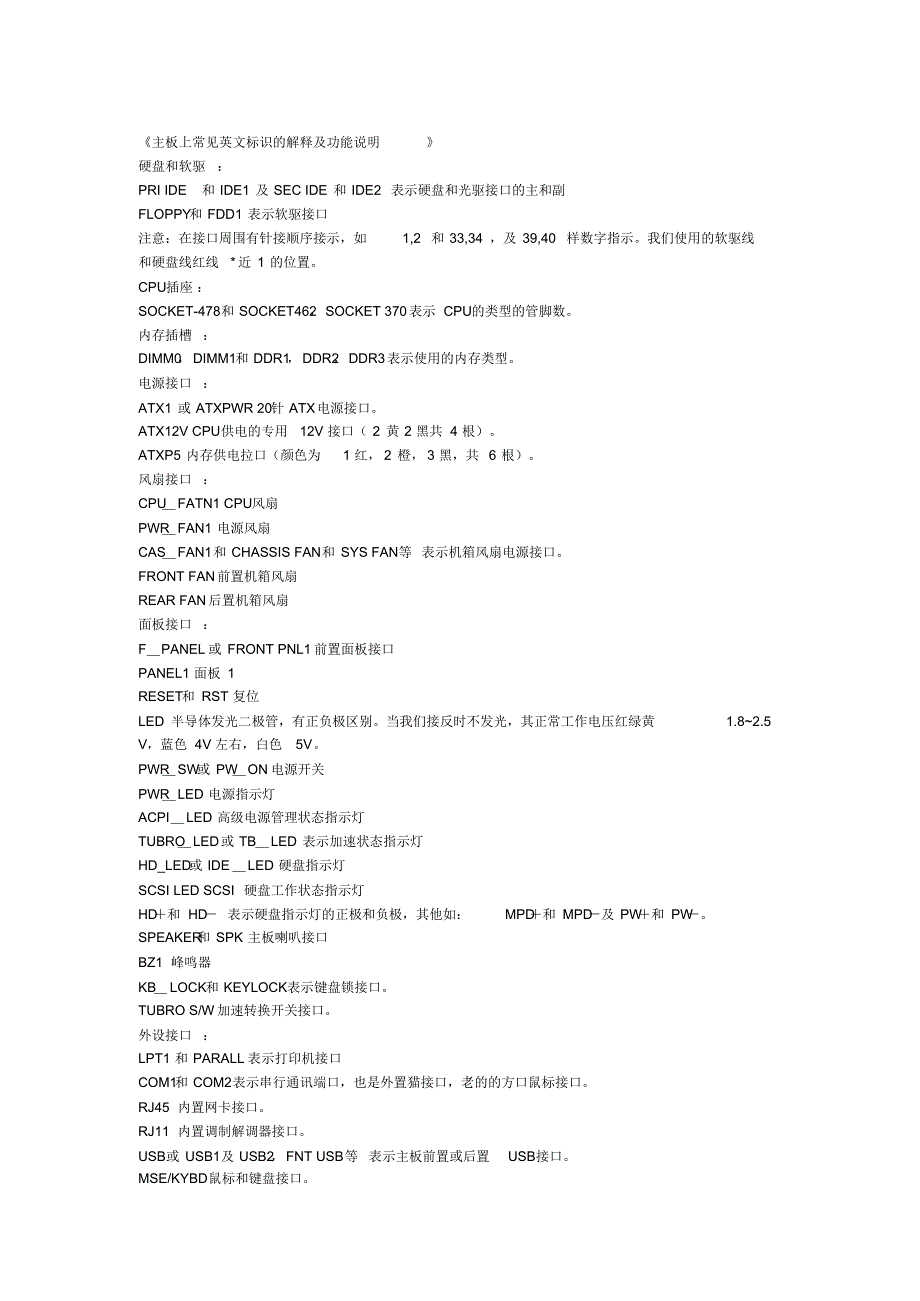

《主板上常见英文标识的解释及功能说明》硬盘和软驱：PRI IDE 和 IDE1 及 SEC IDE 和 IDE2 表示硬盘和光驱接口的主和副FLOPPY和 FDD1 表示软驱接口注意：在接口周围有针接顺序接示，如1,2 和 33,34 ，及 39,40 样数字指示我们使用的软驱线和硬盘线红线*近 1 的位置CPU插座 ：SOCKET-478和 SOCKET462 ， SOCKET 370 表示 CPU的类型的管脚数内存插槽 ：DIMM0 ，DIMM1和 DDR1 ，DDR2 ，DDR3 表示使用的内存类型电源接口 ：ATX1 或 ATXPWR 20针 ATX电源接口ATX12V CPU供电的专用12V 接口（ 2 黄 2 黑共 4 根）ATXP5 内存供电拉口（颜色为1 红， 2 橙， 3 黑，共 6 根）风扇接口 ：CPU ＿FATN1 CPU风扇PWR ＿FAN1 电源风扇CAS ＿FAN1和 CHASSIS FAN和 SYS FAN等 表示机箱风扇电源接口FRONT FAN 前置机箱风扇REAR FAN 后置机箱风扇面板接口 ：F＿PANEL 或 FRONT PNL1 前置面板接口PANEL1 面板 1 RESET和 RST 复位LED 半导体发光二极管，有正负极区别。
当我们接反时不发光，其正常工作电压红绿黄1.8~2.5V，蓝色 4V 左右，白色5VPWR ＿SW或 PW ＿ON 电源开关PWR ＿LED 电源指示灯ACPI＿LED 高级电源管理状态指示灯TUBRO ＿LED或 TB＿LED 表示加速状态指示灯HD_LED或 IDE＿LED 硬盘指示灯SCSI LED SCSI 硬盘工作状态指示灯HD ＋和 HD － 表示硬盘指示灯的正极和负极，其他如：MPD ＋和 MPD －及 PW ＋和 PW －SPEAKER 和 SPK 主板喇叭接口BZ1 峰鸣器KB＿ LOCK和 KEYLOCK 表示键盘锁接口TUBRO S/W 加速转换开关接口外设接口 ：LPT1 和 PARALL 表示打印机接口COM1和 COM2 表示串行通讯端口，也是外置猫接口，老的的方口鼠标接口RJ45 内置网卡接口RJ11 内置调制解调器接口USB或 USB1及 USB2 ，FNT USB等 表示主板前置或后置USB接口MSE/KYBD 鼠标和键盘接口CD ＿ IN1 和 JCD 表示 CD音频输入接口AUX ＿IN1 和 JAUX 表示线路音频输入接口JAUDIO或 AUDIO 表示板载音频输出接口。
如果你的机箱有前置耳机和话筒插孔时，并且其接口符合板载AUDIO接口，这时你就可以方便的同时使用前置和后置音频输出不必来回的拔来拔去F＿AUDIO 前置音频输入输出接口MODEM IN1 内置调制解调器输入接口电池 ：JBAT1 主板电池放电跳线BAT1 或 BT 表示主板 CMOS 信息保存电池JP10 （一般 * 近电池附近）1－2 NORMAL 正常使用模式2－3 CLEAR CMOS 清除 CMOS 内容网卡启动允许：JP4 ON BOARD LAN 1－2 ENABLE 网卡远程启动允许2－3 DISABLE 网卡远程启动禁止键盘开机允许：如果你想使用键盘开机功能，你需要在CMOS 中设置的键盘开机允许，还需要在主板上进行跳线设置注意：当键盘由5VSB电源供电时，键盘和鼠标开机功能允许，但是此时当关机后（没有拔下主机电源插头时），键盘或光电鼠的指示灯会一直亮着JP1 （键盘开机跳线一般在键盘接口附近）1－2 KEYBOARD POWER ON DISABLE 键盘开机允许2－3 KEYBOARD POWER ON ENABLE 键盘开机禁止倍频外频跳线设置：JP2 CPU/DIMM FREQ CPU和内存频率设置1－2,3 －4 AUTO（DEFAULT ） 自动设置（为主板缺省状态）7－8 133/133 ALL OUT 133/100 全部跳开5－6 100/100 5－6,7 －8 66/100 主板型号识别：当我们升级主板的BIOS 时，一定要正确识别主板的型号及PCB版本号。
因为有的主板型号相同，但是在其生产过程中可能芯片会有所变化，这时会在PCB版本号上有差别所以在升级BIOS 时一定要下载其适合的BIOS 代码 BIOS 芯片保存在FLASH EEPROM 中，这两年的主板为了节省安装空间，都采用了方形的芯片方形芯片的第一脚的标志位是一个小圆点，在一侧的中间位置如： GA-8IR533 REV:1.0 后面的 1.0 即为 PCB版本号声卡芯片的识别：目前的大部分主板都集成了板载声卡，在我们安装主板驱动时，如果我们不知道声卡的型号时，可以打开机箱，仔细辨认声卡芯片上面打的字，即可找到声卡的型号主板上的声卡芯片大约有6mm*6mm 大小，其四周管脚密集主板 USB：板载 USB接口的 5V 供电方法因主板制造厂商而不同，有的采用主5V 供电，有的使用副电源的5VSB电源供电，也有的使用跳线可改变其跳线位置一般在USB接口附近注意：如果使用副电源5VSB供电时，因其使用7805 集成电路稳压，最大输出电流为1.5A ，但实际上在没加散热片时最大只有500MA，该电源同时还为键盘开机供电，调制解调器远程唤醒，网卡启动供电因此当我们使用USB接口的耗电量大的外设时( 如：移动硬盘，USB扫描仪 ) ，因电流不足， 移动硬盘可能不能正常工作，此时可使用移动硬盘自带的键盘或鼠标接口，从键盘或鼠标接口那里获得部分电流以正常工作。
也可使用外接电源还有：主板的前置USB接口和后置USB接口可能其供电方法不一样，这时就会造成某一个USB外设在使用前置USB接口时能够正常工作，而在使用后置USB接口时就不能正常工作这时在解决此类问题时，我们最好仔细阅读主板和外设的使用说明书。
