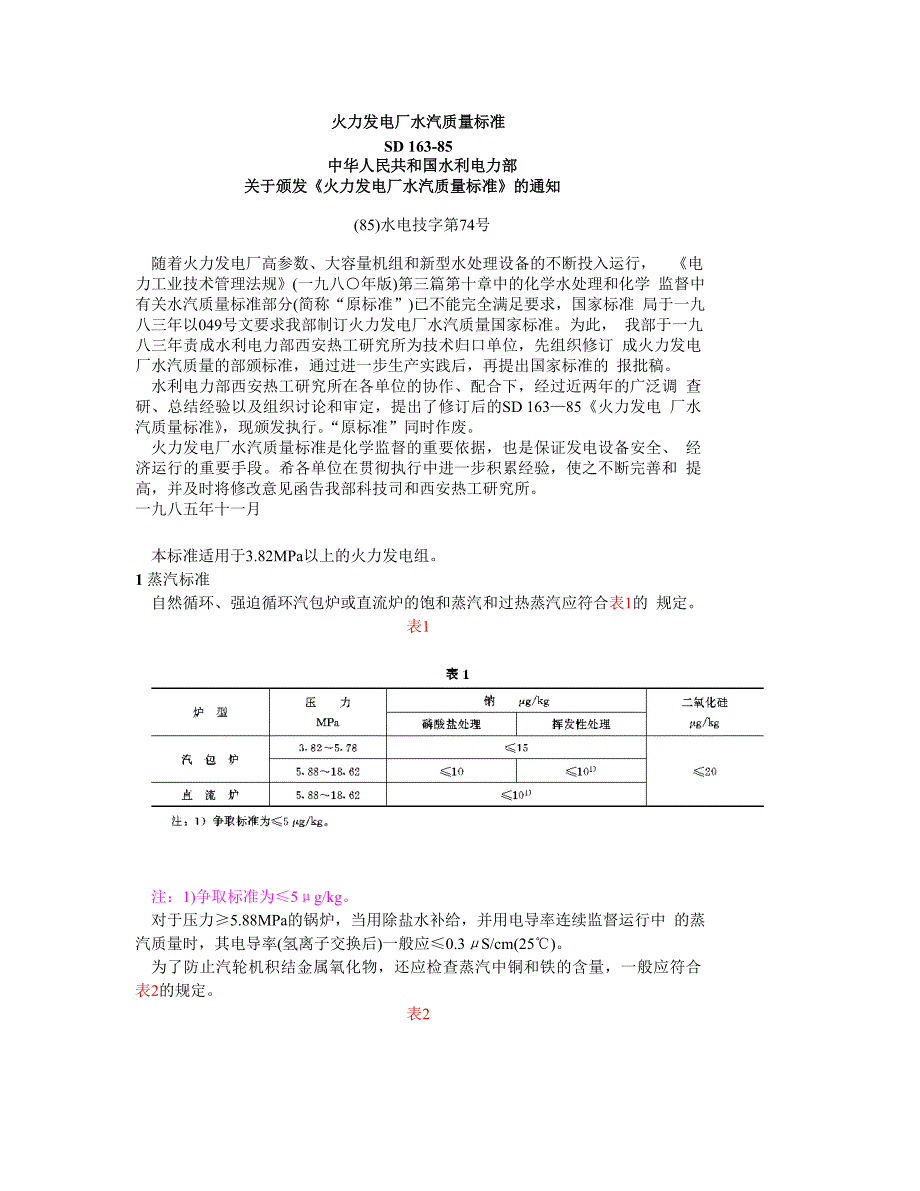

火力发电厂水汽质量标准 SD 163-85 中华人民共和国水利电力部 关于颁发《火力发电厂水汽质量标准》的通知 (85)水电技字第74号 随着火力发电厂高参数、大容量机组和新型水处理设备的不断投入运行， 《电力工业技术管理法规》(一九八○年版) 第三篇第十章中的化学水处理和化学 监督中有关水汽质量标准部分(简称“原标准”) 已不能完全满足要求，国家标准 局于一九八三年以049号文要求我部制订火力发电厂水汽质量国家标准为此， 我部于一九八三年责成水利电力部西安热工研究所为技术归口单位，先组织修订 成火力发电厂水汽质量的部颁标准，通过进一步生产实践后，再提出国家标准的 报批稿 水利电力部西安热工研究所在各单位的协作、配合下，经过近两年的广泛调 查研、总结经验以及组织讨论和审定，提出了修订后的SD 163—85《火力发电 厂水汽质量标准》 ，现颁发执行 “原标准”同时作废 火力发电厂水汽质量标准是化学监督的重要依据，也是保证发电设备安全、 经济运行的重要手段希各单位在贯彻执行中进一步积累经验，使之不断完善和 提高，并及时将修改意见函告我部科技司和西安热工研究所 一九八五年十一月 本标准适用于3.82MPa以上的火力发电组。
1 蒸汽标准 自然循环、强迫循环汽包炉或直流炉的饱和蒸汽和过热蒸汽应符合表1的 规定 表1 注：1)争取标准为≤5μ g/kg 对于压力≥5.88MPa的锅炉，当用除盐水补给，并用电导率连续监督运行中 的蒸汽质量时，其电导率(氢离子交换后 )一般应≤0.3 μ S/cm(25℃) 为了防止汽轮机积结金属氧化物，还应检查蒸汽中铜和铁的含量，一般应符合 表2的规定 表2 注：1)争取标准为≤3 μ g/kg ①对于压力≤15.68 MPa的锅炉，表2内规定的指标可作为参考 2 锅炉给水质量标准 2.1 给水中的硬度、溶氧、铁、铜、钠和二氧化硅的含量，应符合表3的规定 液态排渣炉和原设计为燃油的锅炉，其给水的硬度和铁、铜的含量，应符合高 一级锅炉的规定 表3 注：1)有凝结水处理电厂的给水硬度应为 0μmol/L 2)争取≤3μg/L 3)争取≤5μg/L 2.2 给水中的 pH、联氨和油的含量，一般应符合 表4的规定 表4 注：①用石灰一钠离子交换水为补给水的电厂，应改为控制凝结水的pH 值，最大不超9.0 ②对大于12.74MPa( 大于130表大气压) 的锅炉，其给水中的总碳酸盐 (以 二氧化碳mg/L计算)一般应≤1。
3 汽轮机凝结水质量标准 3.1 凝结水中的硬度、电导率和溶氧的含量应符合表5的规定 表5 凝结水中二氧化硅的含量，应保证炉水中二氧化硅的含量符合标准 对于海水、淡海水、苦咸水及含盐量大，硬度小的冷却水，还应监督凝结水的 电导率或钠含量等 3.2 凝结水经氢型混床处理后的硬度、电导率、二氧化硅、钠、铁和铜的含量应符 合表6的规定 表6 4 锅炉炉水质量标准 4.1 亚临界汽包炉用挥发性处理时，其炉水应按表7规定的标准控制 4.2 汽包炉用磷酸盐处理，其炉水应按表8规定的标准控制 表7 表8 当炉水pH值低于标准时，应查明原因，采取措施若添加中和剂，炉水pH 值不得超过正常运行控制标准的上限 4.2.1 用除盐水作为补给水的锅炉，其炉水中氯离子的含量一般可参考表9规定的 指标控制 4.2.2 炉水的含盐量和二氧化硅含量，一般可参考表10规定的指标控制，必要时应 通过水汽品质试验确定 表9 表10 4.3 当锅炉进行协调磷酸盐处理时，其炉水的Na +与PO 3-4的摩尔比值，一般应维 持在2.5～2.8若炉水的Na +与PO 3-4的摩尔比值低于2.5时，可暂用添加中和 剂或提高炉水磷酸根含量调节。
5 补给水质量标准 补给水的质量，以不影响给水质量为标准，一般按表11的规定控制 表11 5.1 进入离子交换器的水，应注意水中悬浮物、有机物和残余氯的含量，一般按下 列标准控制： 悬浮物＜5 mg/L(固定床顺流再生) ； 悬浮物＜2 mg/L(固定床对流再生) ； 残余氯＜0.1 mg/L； 耗氧量＜2 mg/L(暂定高锰酸钾法) 5.2 蒸发器和蒸汽发生器中的水、汽质量，一般应符合下列标准： 5.2.1 二次蒸汽 钠含量≤500 μg/L； 二氧化硅含量≤100 μg/L； 游离二氧化碳含量：以不影响给水质量为标准 5.2.2 蒸发器和蒸汽发生器的给水 硬度≤10 μmol/L； 溶氧(经除氧后)≤50 μg/L 5.2.3 蒸发器内的水 蒸发器和蒸汽发生器内水的质量，应根据水汽品质试验确定 磷酸根含量一般为5～20mg/L对于采用锅炉排污水作补充水的蒸发器，磷 酸根含量不受此限制 6 减温水质量标准 锅炉蒸汽采用混合减温时，其减温水质量，应保证减温后蒸汽中的钠、二氧化 硅和金属氧化物的含量符合蒸汽质量标准 7 疏水和生产回水质量标准 疏水和生产回水质量以不影响给水质量为前提，一般按表12的规定控制。
表12 8热网补充水标准 热网补充水标准一般按表13的规定控制 表13 9 水内冷发电机的冷却水质量标准 9.1 不添加缓蚀剂时，冷却水质量应符合表14的规定 9.2 添加缓蚀剂时，冷却水质量应符合表15的规定 表14 表15 10 停、备用机组启动时的水、汽质量标准 10.1 锅炉启动后，并汽或汽轮机冲转前的蒸汽质量，一般可参照表16的规定控制，且在数小时内应达到正常标准 表16 10.2 锅炉启动时，给水质量一般应符合表17的规定，并在数小时内达到正常标准表17 10.3 机组启动时，凝结水质量可按表18规定的指标开始回收 表18 注：①有凝结水处理时，铁≤1000 μg/L _______________ 本标准主要起草人：水利电力部西安热工研究所何辉纯、李贵成、陈洁。
