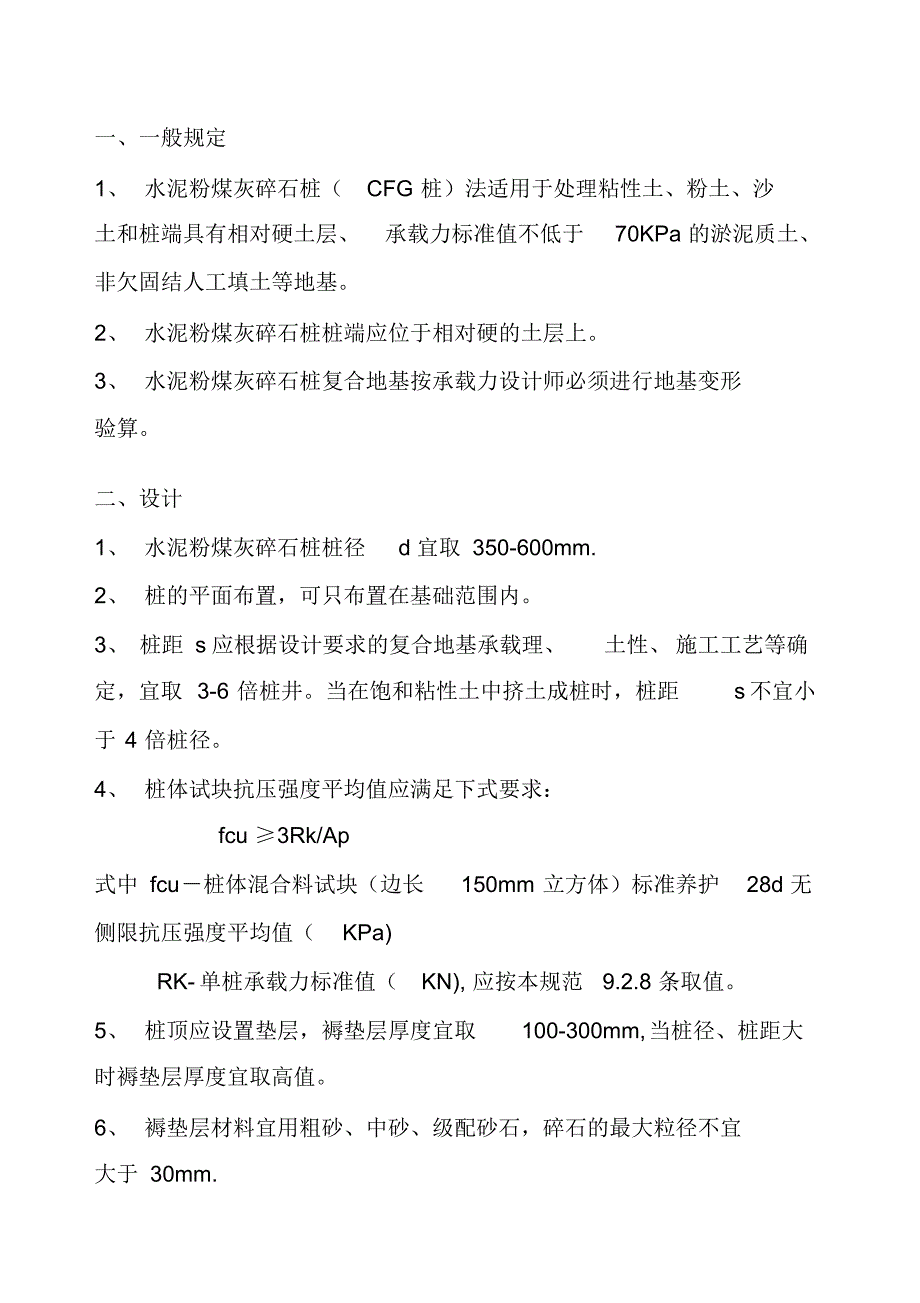

一、一般规定1、 水泥粉煤灰碎石桩（CFG 桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa 的淤泥质土、非欠固结人工填土等地基2、 水泥粉煤灰碎石桩桩端应位于相对硬的土层上3、 水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算二、设计1、 水泥粉煤灰碎石桩桩径d 宜取 350-600mm. 2、 桩的平面布置，可只布置在基础范围内3、 桩距 s 应根据设计要求的复合地基承载理、土性、 施工工艺等确定，宜取 3-6 倍桩井当在饱和粘性土中挤土成桩时，桩距s不宜小于 4 倍桩径4、 桩体试块抗压强度平均值应满足下式要求：fcu ≥3Rk/Ap 式中 fcu－桩体混合料试块（边长150mm 立方体）标准养护28d 无侧限抗压强度平均值（KPa) RK-单桩承载力标准值（KN), 应按本规范9.2.8 条取值5、 桩顶应设置垫层，褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值6、 褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于 30mm. 7、 水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+β(1-m)fs,k 式中 fsp,k—— 复合地基承载力标准值（KPa); m—— 桩土面积置换率；β——桩间土强度发挥系数， 宜取 0.9-1.0 对变形要求高的建筑物可取低值；fs,k—— 桩间土承载力标准值（KPa)。
8、 单桩承载力标准值Rk 的取值，应符合下列规定：(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk 后，Rk 可按下式计算：Rk=Ruk/γsp 式中 γsp—— 调整系数，宜取1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值2)当无单桩载荷试验资料时，可按下式计算；Rk=Up ∑qsili+qpAp 式中 Up—— 桩的周长（ m); qsi—— 桩侧第ｉ层土德济限侧阻力标准值（KPa)可参照岩土工程勘察报告；qp—— 桩的极限端阻力标准值（KPa),可参照岩土工程勘察报告；li—— 第ｉ层土的厚度（ｍ）9、 地基处理后的变形计算应按现行的国家标准《建筑地基基础设计规范》 GBJ7 的有关规定执行，复合土层的分层与天然地基相同，各复合土层的压缩模量等于该层天然地基压缩模量的δ 倍，δ 值可按下式确定：δ ＝fsp,k/fki 式中 fki —— 基础地面下第ｉ层土的天然地基承载力标准值变形计算经验系数Ψs 根据地区沉降观测资料及经验确定，也可采用表１的树脂表１变形计算经验系数Ψs Es(Mpa) 2.5 4.0 7.0 15.0 20.0 Ψs1.1 1.0 0.7 0.4 0.2 注： Es 为变形计算深度范围内压缩模量的当量值，应按下式计算：—Ai Es=∑Ai/ ∑ ——Esi 式中 Ai —— 第 i 层土附加应力系数沿土层厚度的积分值；Esi—— 基础底面下第i 层土的压缩模量，桩长范围内的复合土层模量取值。
10、 地基变形计算深度必须大于复合土层的厚度，并满足现行的国家标准《建筑地基基础设计规范》GBJ7 中地基变形计算深度的有关规定三、施工1、 水泥粉煤灰碎石的施工，应按设计要求和现场条件选用相应施工工艺，并应按照国家现行有关规范执行：(1)长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、人工填土地基；(2)泥浆护壁钻孔灌注成桩，适用于粘性土、粉土、砂土、人工填土、碎石（砾）石土及风化岩层分布的地基；(3)长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地；(4)沉管灌注成桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基2、 长螺旋钻孔、管内泵压混合料成桩施工和沉管灌注成桩施工除应执行国家现行有关规范外，尚应符合下列要求：(1)施工时应按设计配比配置混合料，投入搅拌机加水量由混合料塌落度控制，长螺旋钻孔、管内泵压混合料成桩施工的塌落度以为180-200mm， 沉管灌注成桩施工的塌落度宜为30-50mm,成桩后桩顶浮浆厚度不宜超过200mm; (2)长螺旋钻孔、管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应同拔管速度相配合，以保证挂内有一定高度的混合料，遇到饱和砂土或饱和粉土层，不得停泵待料；沉管灌注成桩施工拔管速度应按均匀线速度控制，拔管线速度应控制在1.2-1.5m/min 左右，如遇淤泥或淤泥质土，拔管速度可适当放慢(3)施工时，桩顶标高应高出设计桩顶标高，高出长度应根据桩距、布桩形式、现场地质条件和成桩顺序等综合确定，一般不应小于0.5m. (4)成桩过程中，抽样做混合料试块，每台机械一天应做一组(3 块)试块（边长为150mm 的立方体），标准养护28d,测定其抗压强度；(5)沉管灌注成桩施工过程中应观测新施工桩对已施工桩的影响，当发现桩断裂并脱开时，必须对工程桩逐桩静压，静压时间一般为3min，静压荷载以保证使断桩接起来为准。
3、 复合地基的基坑可采用人工或机械、人工联合开挖机械、人工联合开挖时，予留人工开挖厚度应由现场开挖确定，以保障及械开挖造成桩的断裂部位不低于基础底面标高，且桩间土不受扰动4、 褥垫层铺设宜采用静力压实法，当基础底面下桩间土的含水量较小时，也可采用动力夯实法5、 施工中桩长允许偏差为100mm,桩径允许偏差为20mm,垂直度允许偏差为 1%.对满堂布桩基础，桩位允许偏差为0.5 倍桩径；对条形基础，垂直于轴线方向的桩位允许偏差为0.25 倍桩径，顺轴线方向的桩位允许偏差为0.3 倍桩径，对单排布桩桩位允许偏差不得大于60mm四、质量检验1、复合地基检测应在桩体强度满足试验荷载条件时进行，一般宜在施工结束 2-4 周后检测2、复合地基承载力宜用单桩或多桩复合地基载荷试验确定，复合地基载荷试验方法宜符合本规范附录A 的规定，试验数量不应少于3个试验点3、对高层建筑或重要建筑，可抽取总桩数的10%进行底应变动力检测，检验桩身结构完整性4 单桩竖向抗压静载试验 4.1 适用范围 4.1.1 单桩抗压静载试验是公认的检测基桩竖向抗压承载力最直 观、最可靠的传统方法本规范主要是针对我国建筑工程中惯用的 维持荷载法进行了技术规定。
根据桩的使用环境、荷载条件及大量 工程检测实践，在国内其他行业或国外，尚有循环荷载、等变形速 率及终级荷载长时间维持等方法 4.1.2 桩身内力测试按附录A 规定的方法执行 4.1.3 本条明确规定为设计提供依据的静载试验应加载至破坏，即 试验应进行到能判定单桩极限承载力为止对于以桩身强度控制承 载力的端承型桩，当设计另有规定时，应从其规定 4.1.4 在对工程桩抽样验收检测时，规定了加载量不应小于单桩承 载力特征值的2.0 倍，以 保证足够的安全储备实际检测中， 有时 出现这样的情况：3 根工程桩静载试验，分十级加载，其中一根桩 第十级破坏，另两根桩满足设计要求，按第3.5.3 条，单位工程的 单桩竖向抗压承载力特征值不满足设计要求此时若有一根满足设 计要求的桩的最大加载量取为单桩承载力特征值的2.2 倍， 且试验 证实竖向抗压承载力不低于单桩承载力特征值的2.2 倍， 则 单位工 程的单桩竖向抗压承载力特征值满足设计要求显然，若抽检的3 根桩有代表性，就可避免不必要的工程处理 4.2 设备仪器及其安装 4.2.1 为防止加载偏心，千斤顶的合力中心应与反力装置的重心、 桩轴线重合，并保证合力方向垂直。
4.2.2 加载反力装置的形式在《建筑桩基技术规范》基础上增加了 地锚反力装置，对单桩极限承载力较小的摩擦桩可用土锚作反力； 对岩面浅的嵌岩桩，可利用岩锚提供反力 4.2.3 用荷重传感器（直接方式）和油压表（间接方式）两种荷载 测量方式的区别在于：前者采用荷重传感器测力，不需考虑千斤顶 活塞摩擦对出力的影响；后者需通过率定换算千斤顶出力同型号 千斤顶在保养正常状态下，相同油压时的出力相对误差约为1%～ 2%，非正常时可高达5% 采用传感器测量荷重或油压，容易实现 加卸荷与稳压自动化控制，且测量精度较高采用压力表测定油压 时，为保证测量精度，其精度等级应优于或等于0.4 级，不 得使用 1.5 级压力表控制加载 当油路工作压力较高时，有时出现油管爆裂、 接头漏油、油泵加压不足造成千斤顶出力受限、压力表线性度变差 等情况，所以应选用耐压高、工作压力大和量程大的油管、油泵和 压力表 4.2.4 对于机械式大量程 （50mm ） 百分表， 《大量程百分表》 JJG379 规定的1 级标准为： 全程示值误差和回程误差分别不超过40 m 和 8 m，相当于满量 程测量误差不大于0.1%FS 沉降测定平面应在千斤顶底座承压板 以下的桩身位置，即不得在承压板上或千斤顶上设置沉降观测点， 避免因承压板变形导致沉降观测数据失实。
基准桩应打入地面以下 足够的深度，一般不小于1m基准梁应一端固定，另一端简支， 这是为减少温度变化引起的基准梁挠曲变形在满足表4.2.5 的规 定条件下，基准梁不宜过长，并应采取有效遮挡措施，以减少温度 变化和刮风下雨的影响，尤其在昼夜温差较大且白天有阳光照射时 更应注意 4.2.5 在试桩加卸载过程中，荷载将通过锚桩（地锚）、压重平台 支墩传至试桩、基准桩周围地基土并使之变形随着试桩、基准桩 和锚桩（或压重平台支墩）三者间相互距离缩小，地基土变形对试 桩、基准桩的附加应力和变位影响加剧1985 年，国际土力学与 基础工程协会（ ISSMFE ）根据世界各国对有关静载试验的规定，提 出了静载试验的建议方法并指出：试桩中心到锚桩（或压重平台支 墩边）和到基准桩各自间的距离应分别 “不小于2.5m 或 3D“，这和 我国现行规范规定的“大于等于4D 且不小于2.Om“ 相比更容易满足 （小直径桩按3D控制，大直径桩按2.5m 控制）高重建筑物下的 大 直径桩试验荷载大、桩间净距小（最小中心距为3D），往往受 设备能力制约，采用锚桩法检测时，三者间的距离有时很难满足“ 大小等于4D“的要求，加长基准梁又难避免气候环 境影响。
考虑到现场验收试验中的困难，且加载过程中，锚桩上拔 对基准桩、试桩的影响小于压重平台对它们的影响，故本规范中对 部分间距的规定放宽为“不小于3D“ 关于压重平台支墩边与基准 桩和试桩之间的最小间距问题，应区别两种情况对待在场地土较 硬时，堆载引起的支墩及其周边地面沉降和试验加载引起的地面回 弹均很小如1200 灌注桩采用10×10m 平台堆载11550kN ，土 层自上而下为凝灰岩残积土、强风化和中风化凝灰岩，堆载和试验加载过程中，距支墩边1m、2m处观测到的地面 沉降及回弹量几乎为零但在软土场地，大吨位堆载由于支墩影响 范围大而应引起足够的重视以某一场地500 管 2 桩用7× 7m 平台堆载4000kN 为例：在距支墩边0.95m 、1.95m 、2.55m 和 3.5m 设四个观测点， 平台堆载至 4000kN 时观测点下沉量分别为13.4mm 、 6.7mm 、 3.0mm 和0.1mm ；试验加载至 4000kN 时观测点回弹量分别为2.1mm 、 0.8mm 、0.5mm 和 0.4mm 但也有报导管桩堆载6000kN ，支墩 产 生明显下沉，试验加载至6000kN 时，距支墩边2.9m 处的观测点回 弹近8mm 。
这里出现两个问题：其一，当支墩边距试桩较近时， 大吨位堆载地面下沉将对桩产生负摩阻力，特别对摩擦型桩将明显 影响其承载力；其二，桩加载（地面卸载）时地基土回弹对基准桩 产生影响支墩对试桩、基准桩的影响程度与荷载水平及土质条件 等有关对于软土场地超过10000kN 的特大吨位堆载（目前国内 压重平台法堆载已超过30000kN ），为减少对试桩产生。
