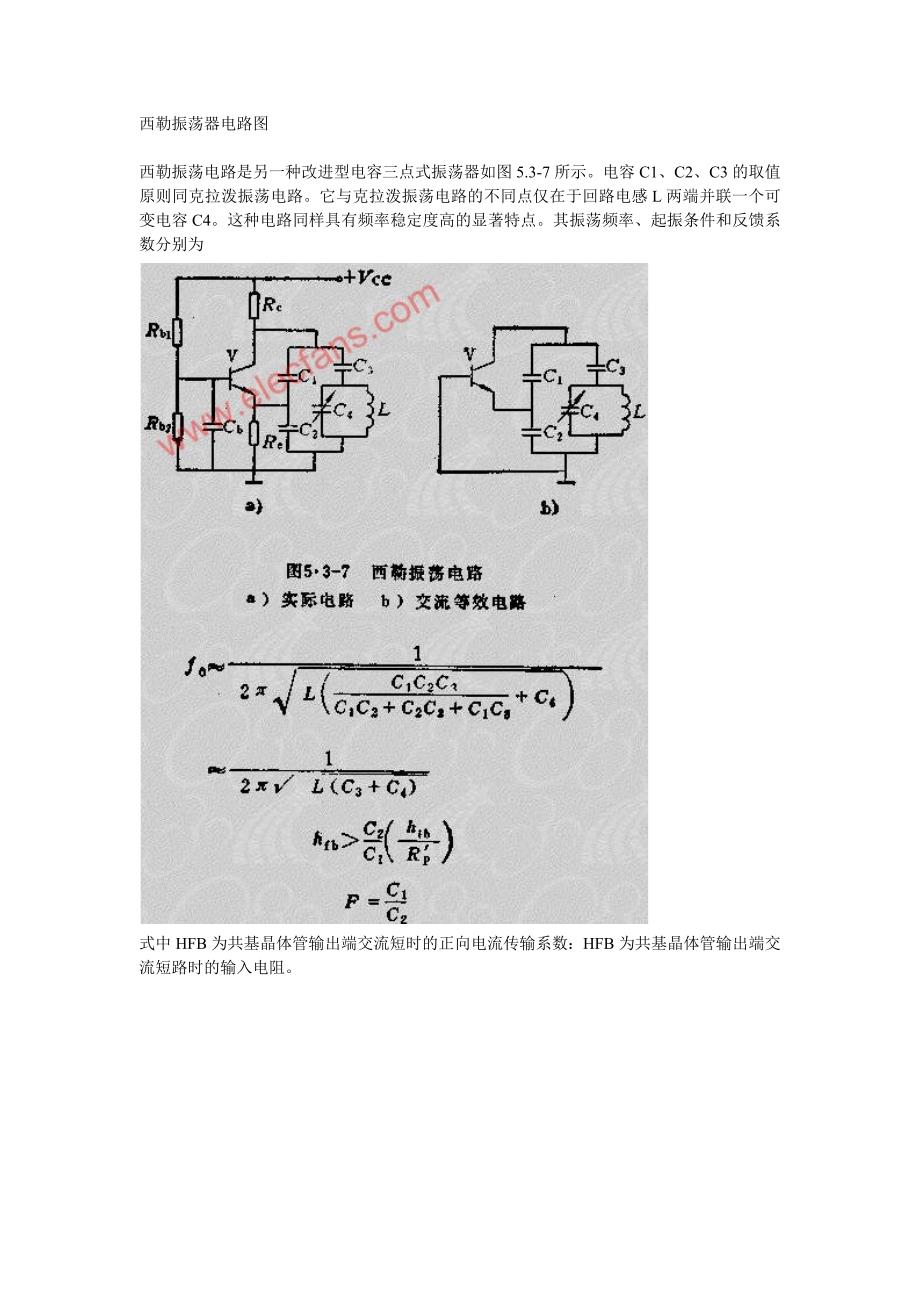

西勒振荡器电路图西勒振荡电路是另一种改进型电容三点式振荡器如图5.3-7所示电容C1、C2、C3的取值原则同克拉泼振荡电路它与克拉泼振荡电路的不同点仅在于回路电感L两端并联一个可变电容C4这种电路同样具有频率稳定度高的显著特点其振荡频率、起振条件和反馈系数分别为式中HFB为共基晶体管输出端交流短时的正向电流传输系数：HFB为共基晶体管输出端交流短路时的输入电阻 射级跟随器 信号从发射极输出的放大器其特点为输入阻抗高，输出阻抗低，电压放大系数略低于1，负载能力强也可 射极跟随器认为是一种电流放大器常作阻抗变换和级间隔离用 三极管按共集(Common Collector)方式连接就是基极与集电极共地，基极输入信号，发射极输出，亦称为共集电极放大器动态电压放大倍数小于1并接近1，且输出电压与输入电压同相但是输出电阻低，具有电流放大作用，所以有功率放大作用 它从基极输入信号，从射极输出信号它具有高输入阻抗、低输出阻抗、输入信号与输出信号相位相同的特点 1）射极跟随器特点1）电压增益小于1，通常很接近于1，而且为正值2）输入电阻高、可达几十千欧式中H10为晶体管输入内阻3）输出电阻小，可小到数十欧。
当计信号源内阻影响时，输出电阻为4）频带宽 射随器是一个百分之百的电压负反馈电路对于管子本身的频率特性，抽反馈有展宽频带的作用，是通过负反馈的自动调节作用，使输出电压随频升高而下降得慢些、小些，因此展宽了频带分析指出，负反馈使上限频率提高一个反馈深度由图5.2-8可知，其上限频率 式中CO为分布电容及负载电容若满足条件则上限频率。
