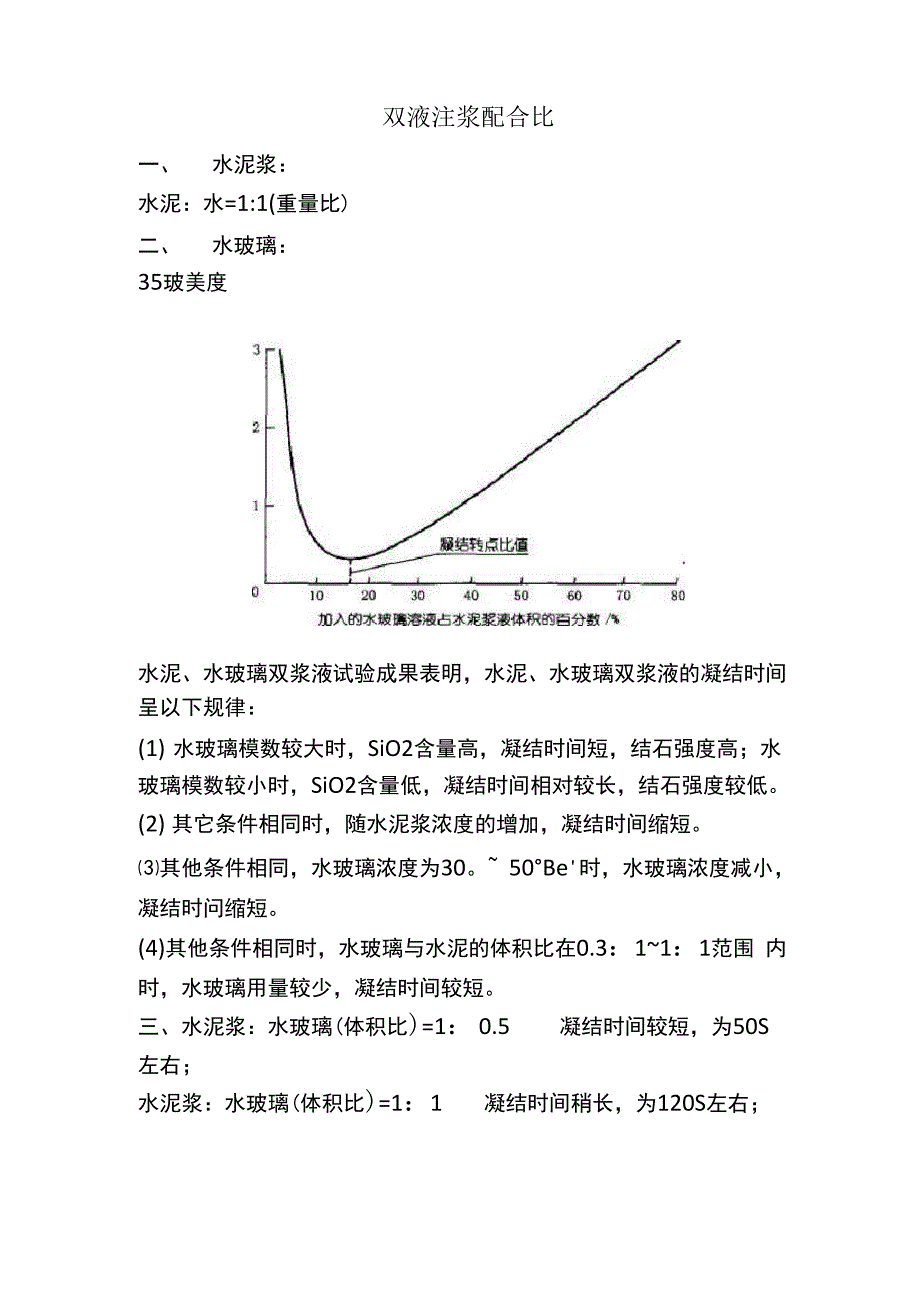

双液注浆配合比一、 水泥浆：水泥：水=1:1(重量比)二、 水玻璃：35玻美度水泥、水玻璃双浆液试验成果表明，水泥、水玻璃双浆液的凝结时间 呈以下规律：(1) 水玻璃模数较大时，SiO2含量高，凝结时间短，结石强度高；水 玻璃模数较小时，SiO2含量低，凝结时间相对较长，结石强度较低2) 其它条件相同时，随水泥浆浓度的增加，凝结时间缩短⑶其他条件相同，水玻璃浓度为30~ 50°Be'时，水玻璃浓度减小， 凝结时问缩短4)其他条件相同时，水玻璃与水泥的体积比在0.3：1~1：1范围 内时，水玻璃用量较少，凝结时间较短三、水泥浆：水玻璃(体积比)=1： 0.5 凝结时间较短，为50S左右；水泥浆：水玻璃(体积比)=1：1 凝结时间稍长，为120S左右；。
