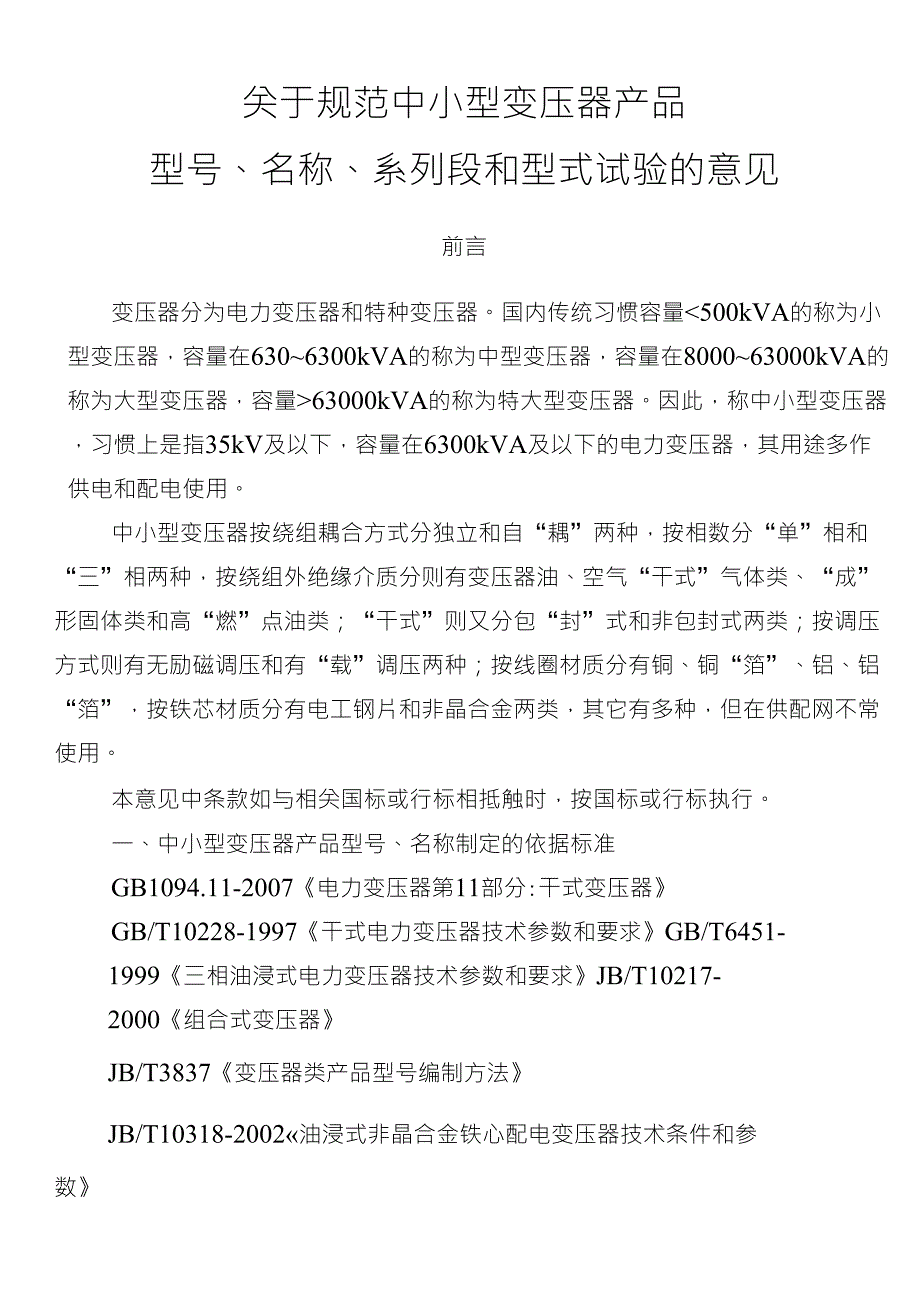

关于规范中小型变压器产品型号、名称、系列段和型式试验的意见前言变压器分为电力变压器和特种变压器国内传统习惯容量<500kVA的称为小型变压器，容量在630~6300kVA的称为中型变压器，容量在8000~63000kVA的称为大型变压器，容量>63000kVA的称为特大型变压器因此，称中小型变压器，习惯上是指35kV及以下，容量在6300kVA及以下的电力变压器，其用途多作供电和配电使用中小型变压器按绕组耦合方式分独立和自“耦”两种，按相数分“单”相和“三”相两种，按绕组外绝缘介质分则有变压器油、空气“干式”气体类、“成”形固体类和高“燃”点油类；“干式”则又分包“封”式和非包封式两类；按调压方式则有无励磁调压和有“载”调压两种；按线圈材质分有铜、铜“箔”、铝、铝“箔”，按铁芯材质分有电工钢片和非晶合金两类，其它有多种，但在供配网不常使用本意见中条款如与相关国标或行标相抵触时，按国标或行标执行一、中小型变压器产品型号、名称制定的依据标准GB1094.11-2007《电力变压器第11部分:干式变压器》GB/T10228-1997《干式电力变压器技术参数和要求》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》JB/T10217-2000《组合式变压器》JB/T3837《变压器类产品型号编制方法》JB/T10318-2002«油浸式非晶合金铁心配电变压器技术条件和参数》JB/T10544-2006《地下式变压器》二、中小型变压器产品型号组成型式及型号字母排列顺序及涵义1. 电力变压器产品型号组成型式2・电力变压器型号字母排列顺序及涵义（见表1）序号分类涵义代表的字母1绕组耦合方式自“耦”O2相数相相单三““DS3绕组外绝缘介质变压器油空气（“干”式）"气”体GQCCRR“成”形固体浇注式包“绕”式高“燃”点油4绝缘耐热等级油浸式A级—干式B级BF级—H级HC级C5冷却装置种类自然循环冷却装置“风”冷却器F6油循环方式自然循环序号分类涵义代表的字母7绕组数双绕组双“分”裂绕组F8调压方式无励磁调压有“载”调压Z9线圈导线材质箔箔畅“"％铜铜铝铝“BLLBDL10铁芯材质电工钢片非晶“合”金H11特殊用途或特殊结构“帝”打才“宙”联田防雷“保”护用“涸”态田低“噪”声用电“缆“引出“隔”离用电“容补”偿用“油”田动力照明用发电“厂”和变电所用同步电机“励”“磁”用“地”下用风力发电用核电用MCQBTZLGERRL卷（“绕”）铁心一般结构“立”体结构注1：对于同时具有两种及以上特殊用途特殊结构的产品，其字母间用隔开。
注2：“绝缘耐热等级”的字母表示应用括号括上注3：如果调压线圈或调压段的导线材质为铜，其它导线材质为铝时表示铝注4：低“噪”声只适用于声级水平比JB/T10088规定值至少下降5dB（油浸式）或10dB（干式）的产品3.组合式变压器(1) 组合式变压器产品型号组成型式:特殊使用环境代号电压等级kV额定容量kVA特殊用途或特殊结构高压接线方案损耗水平代号组合式变压器产品型号字母注:产品损耗水平代号即变压器产品性能水平代号及特殊使用环境代号均按JB/T3837规定2) 组合式变压器产品型号字母排列顺序及涵义(表2)序号分类涵义代表的字母1型式“组”合式变压器“共”箱式ZG“分”箱式ZF2相数“单”相D“三”相S3绝缘油一般变压器油—高“燃”点油R4线圈导线材质铜线—铜“箔”B“铝”“箔”LB5铁心材质电工钢片—非晶“合”金H6高压接线方案“环”网H“终”端Z7特殊用途或特殊结构(见表1)4.特殊使用环境代号特殊使用环境代号包括(1) 高原地区用代表符号“GY”(2) 污秽地区用代表符号按下表的规定：(表3)污秽地区用代表符号污秽等级—0—IW1IIW2mW3IV(3) 腐蚀地区用代表符号按表4规定表4防护类型户外型户内型防轻腐蚀防中腐蚀防强腐蚀防中腐蚀防强腐蚀防腐地区用代表符号WWF1WF2F1F2热带地区用代表符号：干热带地区为“TA”；湿热带地区为“TH”；干、湿热带地区通用为“T”特殊使用环境代号占两项及以上时，字母排列按以上的顺序，在两项字母中间应空格。
例如，高原用、II组污秽地区用；表示为GYWL三、常见中小型变压器产品型号名称1. 油浸式电力变压器(1) 依据标准：JB/T3837《变压器类产品型号编制方法》2) 型号、名称：SD电力变压器SL口铝线电力变压器SQ-M全密封电力变压器SO-M-R卷铁心全密封电力变压器SC-M・RL立体卷铁心全密封电力变压器sn-D地下式变压器SHD非晶合金铁心变压器SZ口有载调压电力变压器SRD高燃点油电力变压器2. 干式电力变压器(1) 依据标准：JB/T3837《变压器类产品型号编制方法》2) 型号、名称：zGsn共箱式组合变压器sen树脂绝缘干式电力变压器SG口H级绝缘非包封干式电力变压器SCR口H级绝缘包封干式电力变压器SCH口非晶合金铁心干式电力变压器sezn有载调压树脂绝缘干式电力变压器3.组合式变压器(1)依据标准：JB/T3837《变压器类产品型号编制方法》JB/T10217-2000《组合式变压器》JB/T10544-2006《地下式变压器》(2)型号、名称##ZGSQ-H・D地下式环网共箱组合变压器#四、产品鉴定对型式试验和特殊试验的要求1. 产品鉴定要求上每一系列段必须有一台规格产品进行型式试验和包括短路承受能力试验在内的特殊试验。
2. 产品型式试验和特殊试验项目和要求按GB1094.1-1996和GB1094.11-2007.3・油浸式电力变压器产品系列段划分(中小型变压器、双绕组)(1)系列段划分依据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》JB/T56011-1999《油浸式电力变压器产品质量分等》(2)系列段划分(表5)表5电压组合(kV)调压方式系列容量(kVA)系列段容量范围(kVA)高压低压6〜110.4无励磁调压30〜160030〜500630〜16003〜6.3630〜6300630〜63000.4有载调压200〜1600200〜500630〜1600350.4无励磁调压50〜160050〜500630〜160035〜3&53.15〜10.5800〜6300800〜63006.3〜10.5有载调压2000〜63002000〜63003・干式电力变压器产品系列段划分(1)系列段划分依据GB1094.11-2007《电力变压器第11部分：干式变压器》GB/T10228-1997《干式电力变压器技术参数和要求》JB/T56009-1998《干式电力变压器产品质量分等》(2)系列段划分(表6)表6电压组合(kV)调压方式系列容量(kVA)系列段容量范围(kVA)高压低压6〜110.4无励磁调压30〜250030〜500630〜25003〜6.3630〜6300630〜63000.4有载调压315〜2500315〜630630〜250035〜38.50.4无励磁调压315〜2500315〜25003.15〜11800〜6300800〜25003150〜6300(3)表6中630kVA归属系列段以其短路阻抗来划分，短路阻抗是4%的，归属30~630kVA系列段，如短路阻抗是6%的则属630~2500kVA系列段。
4.考虑到产品的涵盖性和代表性，选择进行型式试验和特殊试验的规格产品，要求630kVA上、下段各一台五、常用中小型电力变压器型号名称示例(一)油浸式电力变压器S91.1-30-1600/10系列M11S9S9或S11~30~500/10、S11-630-1600/10电力变压器2. -M-30-1600/10系列卜丄丄S9S11-M-630-1600/10S9或-M-30~500/10、M11全密封电力变压器3. Sil-M・R-30~1600/10系列或Sll-M•R-30~500/10、Sil-M・R-630~1600/10卷铁心全密封电力变压器4. S13-M・RL—30~1600/10系列或S13-M・RL-30~500/10、S13-M・RL-630-1600/10立体卷铁心全密封电力变压器5. SL11-M-30-1600/10系列或SL11-M-30~500/10、SL11-M-630-1600/10全密封铝线电力变压器6. SL11-M・R-30-1600/10系列或SL11-M・R-30~500/10、SL11-M・R-630-1600/10卷铁心全密封心电力变压器7. SH15-30-1600/10系列或SH15-30~500/10、SH15-630~1600/10非晶合金铁心电力变压器8. SH15-M-30~1600/10系列或SH15-M-30~500/10、SH15-M-630~1600/10非晶合金铁心全密封电力变压器#(-)干式电力变压器1.2.3.4.5.scmio-30-2500/10^列或SC(B)10-30~630/10(i±)'树脂绝缘干式电力变压器。
SG(B)H系列^SG(B)H"630/10(注)、H级绝缘非包封干式电力变压器席常g嘶系列__LxSCR(B)10ron/in(或SCR(B)11一孔~630/10(汪)、H级绝缘包封干式电力变压器SgJbJh*2X2500/1系列或SG(B)H-5630/10(注)、囂常-R-630-2500/10卷铁心H级绝缘非包封干式电力变压器SCH15-30-2500/10系列SCSCSGSG(B)(B)(B)(B)9101011SCR(B)10SCR(B)11或SCH15-30~630/10(注)、SCH15-630-2500/10非晶合金铁心干式电力变压器630-2500/10-630~2500/10-630-2500/10注：短路阻抗为4%时，630kVA归属下一段，即30〜630kVA,短路阻抗为6%时，630kVA归上一段，即630〜2500kVAo。
