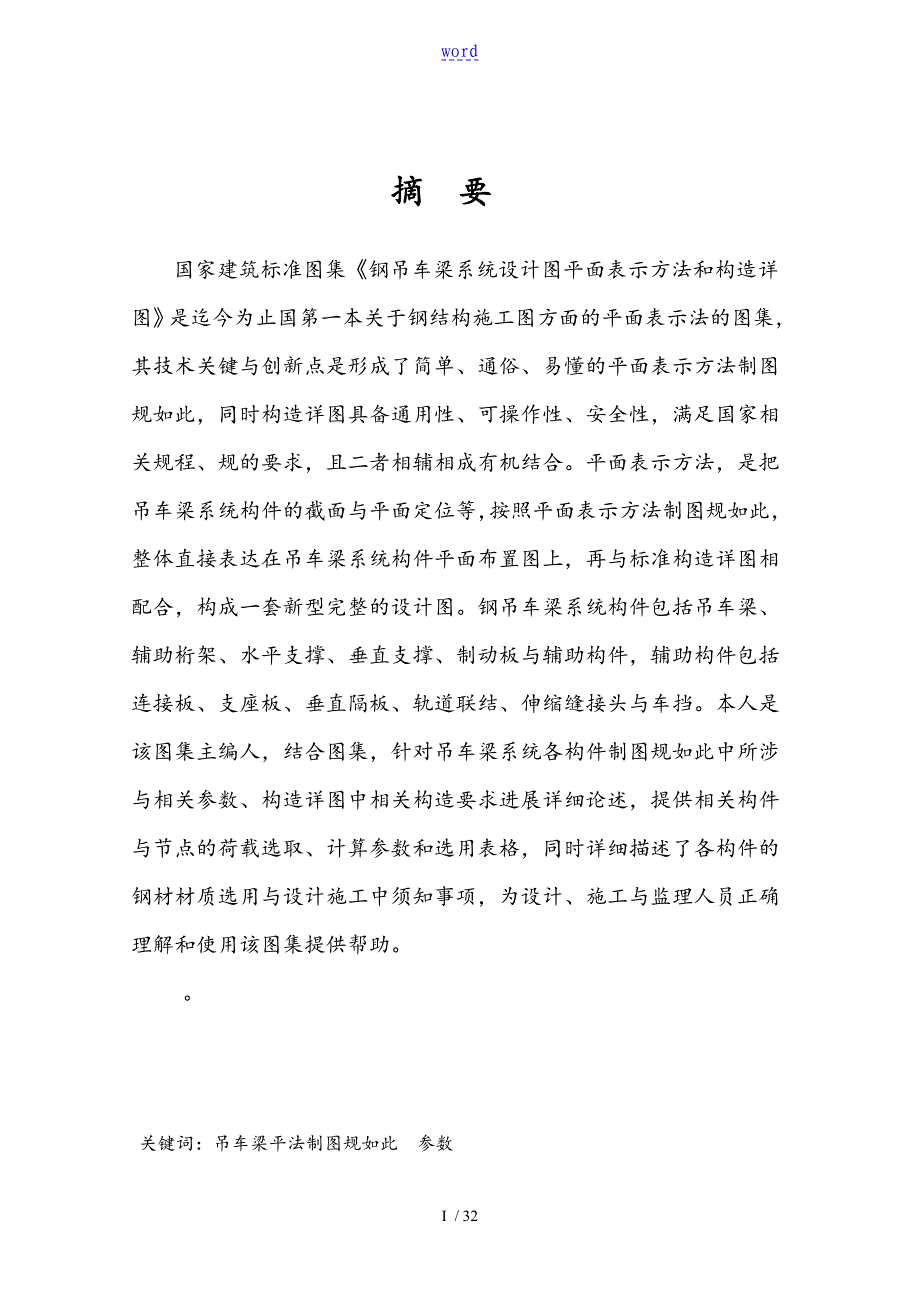

word摘 要国家建筑标准图集《钢吊车梁系统设计图平面表示方法和构造详图》是迄今为止国第一本关于钢结构施工图方面的平面表示法的图集，其技术关键与创新点是形成了简单、通俗、易懂的平面表示方法制图规如此，同时构造详图具备通用性、可操作性、安全性，满足国家相关规程、规的要求，且二者相辅相成有机结合平面表示方法，是把吊车梁系统构件的截面与平面定位等，按照平面表示方法制图规如此，整体直接表达在吊车梁系统构件平面布置图上，再与标准构造详图相配合，构成一套新型完整的设计图钢吊车梁系统构件包括吊车梁、辅助桁架、水平支撑、垂直支撑、制动板与辅助构件，辅助构件包括连接板、支座板、垂直隔板、轨道联结、伸缩缝接头与车挡本人是该图集主编人，结合图集，针对吊车梁系统各构件制图规如此中所涉与相关参数、构造详图中相关构造要求进展详细论述，提供相关构件与节点的荷载选取、计算参数和选用表格，同时详细描述了各构件的钢材材质选用与设计施工中须知事项，为设计、施工与监理人员正确理解和使用该图集提供帮助关键词：吊车梁平法制图规如此 参数目 录摘要II目录III绪论1一、吊车梁平法制图规如此与参数21、吊车梁编号22、吊车梁截面23、吊车梁横向与纵向加劲肋54、吊车梁支座加劲肋截面与端部连接螺栓65、吊车梁的焊缝7二、辅助桁架平法制图规如此与参数101、辅助桁架的统一规定102、辅助桁架编号113、辅助桁架杆件截面114、辅助桁架杆件力125、辅助桁架节间长度14三、水平支撑平法制图规如此与参数141、水平支撑的统一规定142、水平支撑编号153、水平支撑杆件截面16四、垂直支撑平法制图规如此与参数161、垂直支撑的统一规定162、垂直支撑编号173、垂直支撑截面17五、制动板平法制图规如此与参数181、制动板的统一规定182、制动板编号183、制动板截面与加劲肋194、制动板连接20六、辅助构件平法制图规如此与参数211、连接板212、支座板223、垂直隔板244、轨道联结与轨道伸缩缝处接头255、车挡25七、其它261、钢材材料的选用26结论28参考文献29 / 绪 论在冶金工业厂房中，特别在热轧、冷轧、高线、炼钢厂房中，钢吊车梁系统是钢结构厂房结构中重要系统之一，传统的钢吊车梁系统施工图复杂、繁锁、重复性工作量大，造成较大的人力、物力、财力的浪费。
一方面，为了简化施工图，统一节点构造详图，提高设计工作效率，节约设计本钱另一方面，平面表示法存在广泛的应用空间，目前国家对混凝土结构施工图整体表示法相继颁布了框架、楼梯、筏板根底、楼板与屋面、独立根底等建筑标准设计图集，与此同时，很多钢结构设计人员与机构正在探索钢结构施工图的平面表示法因此，我们适时推出《钢吊车梁系统设计图平面表示方法和构造详图》，具有重大的意义和必要性平面表示方法，概括来讲，是把吊车梁系统构件的截面与平面定位等，按照平面整体表示方法制图规如此，整体直接表达在吊车梁系统构件平面布置图上，再与标准构造节点详图相配合，构成一套新型完整的结构设计施工图改变了传统的那种将吊车梁系统构件、节点从结构平面布置图中索引出来，再逐个绘制构件、节点详图的繁琐方法本论文结合《钢吊车梁系统设计图平面表示方法和构造详图》，对平面表示方法中所有参数确实定给出详细描述，与图集有机结合，可作为图集的统一技术条件与措施，可帮助设计与施工人员更好地理解与使用图集一、吊车梁平法制图规如此与参数1、吊车梁编号1．1吊车梁跨度，以m为单位1．2 截面类型分为A等截面、B直角变截面、C圆弧变截面三种根本类型, 当吊车梁一端等截面，另一端变截面时，注写两个代号，用斜线“/〞将其分隔。
1．3悬挑长度根据工程实际情况确定，对于伸缩缝处应根据防震缝的宽度确定《抗》9.1.1.3条单层钢筋混凝土柱厂房，【防震缝宽度采用100mm～150mm】《抗》9.2.3条单层钢结构厂房，【当设置防震缝时，其缝宽不宜小于单层混凝土柱厂房防震缝宽度的1.5倍】故伸缩缝宽度采用150mm～225mm2、吊车梁截面2．1变截面吊车梁端部高度，应大于等于吊车梁跨中截面高度的1/2，且应满足支座加劲肋抗剪计算要求2．2变截面处距柱中心线距离，应小于等于变截面吊车梁端部高度的1/2，且应满足支座板连接构造要求2．3下翼缘伸入腹板的长度，应根据梁端下翼缘板等强计算连接焊缝的长度确定，且应不小于变截面处距柱中心线距离的1.5倍2．4吊车梁截面计算由PKPM程序计算，计算参数控制如下：2．4．1吊车是厂房中常见的起重设备，按照吊车的利用次数和荷载大小，国家标准《起重机设计规》〔GB3811〕将其分为八个工作级别，成为A1~A8许多文献习惯将吊车以轻、中、重和特重四个工作制等级来划分，它们之间的对应关系如表1－1所示：表1－1 工作制等级与工作级别的对应关系工作制等级轻级中级重级特重级工作级别A1~A3A4、A5A6、A7A82．4．2吊车梁计算需考虑吊车台数与荷载取值见表1－2所示：表1－2 吊车台数与荷载取值计算容考虑吊车台数荷载取值备注强度与稳定计算2设计值考虑动力系数疲劳计算1标准值不考虑动力系数竖向挠度计算1标准值不考虑动力系数横向水平挠度计算1标准值TA6~A8需要计算α-----动力系数，工作级别为A1-A5的软钩吊车，α =1.05 工作级别为A6-A8的吊车，α =1.12．4．3吊车梁计算中所有设计值均为其标准值乘以荷载分项系数γq=1.4；2．4．4吊车最大轮压标准值 作用在吊车梁上的最大轮压标准值为----吊车的最大轮压；α-----动力系数，工作级别为A1-A5的软钩吊车，α =1.05 工作级别为A6-A8的吊车，α =1.12．4．5吊车横向水平荷载标准值 Q----吊车额定起重量； g----小车重； n----吊车总轮数；β----百分数,取值如下: 软钩吊车: Q≤ 10t, β=12%； Q=16-50t, β=10%； Q≥ 75t, β=8%； 硬钩吊车: β=20%；2．4．6吊车摆动引起的卡轨力(标准值)产生的水平力，用于计算重级工作制吊车梁〔A6~A8〕与其制动结构的强度、稳定性以与连接的强度，连接指吊车梁、制动结构、柱相互间的连接。
卡轨力系数: α 一般软钩吊车 α= 0.1； 抓斗或磁盘吊车 α= 0.15； 硬钩吊车 α= 0.2；2．4．7吊车梁上翼缘宽厚比计算 b1/t: 吊车梁上翼缘自由外伸宽度与其厚度的比值Q235 b1/t≤ 15；Q345 b1/t≤ 12.4；Q390 b1/t≤ 11.6；2．4．8重级工作制吊车梁允许水平挠度值 [υ] ≤ 1/22002．4．9吊车梁允许挠度值[υ]: 轻级工作制 [υ] ≤ 1/800； 中级工作制 [υ] ≤ 1/1000； 重级工作制 [υ] ≤ 1/1200；3、吊车梁横向与纵向加劲肋3．1横向与纵向加劲肋的设置是根据吊车梁腹板高厚比h0/tw确定：A．h0/tw ≤ 80 构造配置横向加劲肋B．80＜h0/tw ≤ 170 计算配置横向加劲C．170＜h0/tw ≤ 250计算配横向,纵向加劲肋3．2横向与纵向加劲肋的截面与间距应根据程序计算确定，且应满足如下构造要求：3．2．1横向加劲肋的最小间距为0.5h0，最大间距为2h0。
其上端应与上翼缘板刨平顶紧横向加劲肋应成对配置，截面尺寸应满足： 外伸宽度 bs≥h0/30+ 40mm〔且≥90mm〕 厚度 ts≥bs/15〔且≥6mm〕 截面惯性矩 Iz≥3 h0tw3由截面惯性矩公式可知，吊车梁腹板的厚度直接影响加劲肋的截面大小吊车梁腹板的厚度高度是考虑吊车梁经济截面最重要的因素吊车梁腹板厚度可参考表1－1：表1－1简支吊车梁腹板厚度经验参考数值梁高h(mm)600～10001200～16001800～24002600～36004000～5000腹板厚度tw(mm)8～1010～1414～1616～1820～223．2．2纵向加劲肋距吊车梁顶距离为吊车梁腹板高度的1／4～1／53．2．3当计算需配置横向短向加劲肋时，短向加劲的最小间距为0.75h1 ，外伸宽度应取〔0.7～1.0〕bs，厚度不小于短向加劲肋外伸宽度的1／153．2．4当横向加劲肋与垂直支撑连接时，截面统一取为－150x103．2．5横向加劲肋下端距下翼缘上外表距离按疲劳验算确定，PKPK计算程序统一按50mm计算，故平法中默认取50mm。
4、吊车梁支座加劲肋截面与端部连接螺栓4．1突翼缘与平板支座加劲肋截面由计算确定4．2突翼缘高度应小于2倍支座加劲肋板厚4．3螺栓群中心线距吊车梁顶距离，为减小吊车梁端转动与变形的约束效应，应设置在吊车梁端部高度靠下1/3位置处对于跨度小于等于12m的吊车梁，可以居中设置4．4端部与端部的连接通过10mm的填板由普通螺栓连接，螺栓的个数由抗拉强度计算确定：HZ——吊车纵向水平荷载设计值；——所有刹车轮的最大轮压之和〔每台吊车的刹车轮数可取吊车一侧轮数的一半〕，最大按两台天车考虑HW——山墙传来的风吸力荷载设计值或地震作用；Ntb——C级普通螺栓抗拉承载力设计值值得注意的是当吊车自重和起重量都很大的情况下，作用与每个车挡的吊车撞击纵向水平荷载远大于由吊车刹车轮产生的吊车纵向水平荷载，经屡次讨论此力为偶然、瞬间力，并且轨道可以承当，因此端部连接计算中并未考虑此力5、吊车梁的焊缝5．1所有计算焊缝均应在平法中标注，根据计算确定5．1．1上翼缘与腹板连接焊缝：下翼缘与腹板连续焊缝：Vmax——所计算截面最大剪应力设计值〔考虑动力系数〕；S1——计算翼缘对梁中和轴的毛截面面积矩；Ix——梁的毛截面惯性矩；φ——系数，重级工作制吊车梁φ＝1.35；其它梁φ＝1.0；Lz——集中荷载在腹板计算高度上边缘的假定分布长度，按下式计算： Lz＝a＋5hy＋hR a——集中荷载支撑长度，取50mm； hy——自吊车梁顶面至腹板计算高度上边缘的距离； hR——轨道高度。
5．1．2支座加劲肋与腹板的连接焊缝：当为平板式支座时当为突翼缘支座时 n——焊缝条数；Lw——焊缝计算长度，。
