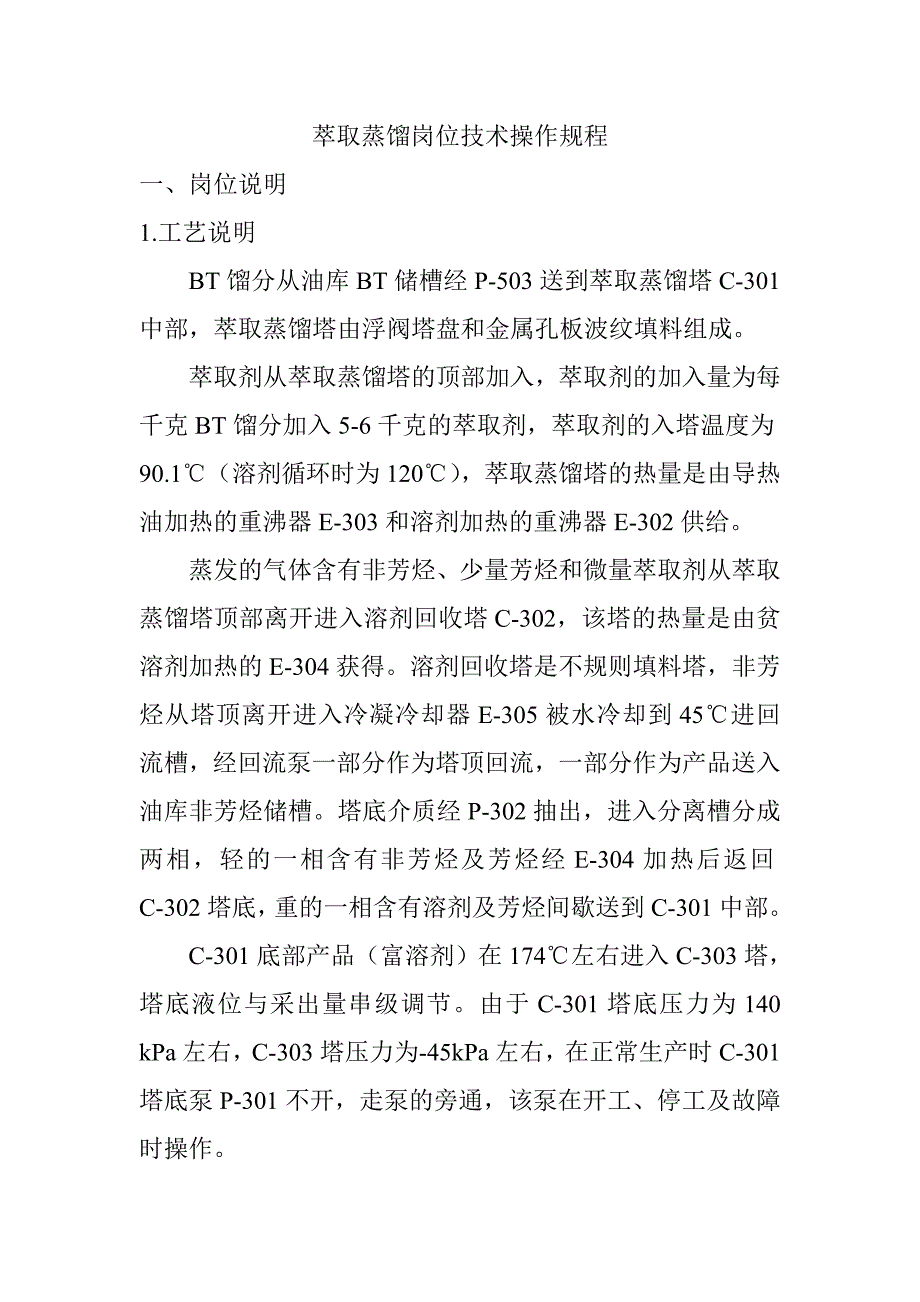

萃取蒸馏岗位技术操作规程一、岗位说明1.工艺说明BT馏分从油库BT储槽经P-503送到萃取蒸馏塔C-301中部，萃取蒸馏塔由浮阀塔盘和金属孔板波纹填料组成萃取剂从萃取蒸馏塔的顶部加入，萃取剂的加入量为每千克BT馏分加入5-6千克的萃取剂，萃取剂的入塔温度为90.1℃（溶剂循环时为120℃），萃取蒸馏塔的热量是由导热油加热的重沸器E-303和溶剂加热的重沸器E-302供给蒸发的气体含有非芳烃、少量芳烃和微量萃取剂从萃取蒸馏塔顶部离开进入溶剂回收塔C-302，该塔的热量是由贫溶剂加热的E-304获得溶剂回收塔是不规则填料塔，非芳烃从塔顶离开进入冷凝冷却器E-305被水冷却到45℃进回流槽，经回流泵一部分作为塔顶回流，一部分作为产品送入油库非芳烃储槽塔底介质经P-302抽出，进入分离槽分成两相，轻的一相含有非芳烃及芳烃经E-304加热后返回C-302塔底，重的一相含有溶剂及芳烃间歇送到C-301中部C-301底部产品（富溶剂）在174℃左右进入C-303塔，塔底液位与采出量串级调节由于C-301塔底压力为140 kPa左右，C-303塔压力为-45kPa左右，在正常生产时C-301塔底泵P-301不开，走泵的旁通，该泵在开工、停工及故障时操作。
萃取蒸馏塔塔底的蒸发情况决定了该塔上部的萃取蒸馏操作条件，在正常操作条件下控制所需要的热量在汽提塔C-303纯芳烃从萃取剂中汽提出来，汽提受闪蒸蒸发的影响可以减少纯芳烃在NFM中的溶解度，解吸是在真空系统X-301中控制绝对压力约40 kPa的情况下完成，降低系统压力可以降低汽提温度减少汽提所需要的热量纯芳烃蒸气从汽提塔C-303塔顶离开，温度约63℃左右进入冷凝冷却器冷却后进入回流槽V-303，经回流泵P-305一部分进塔顶打回流，多余部分送至BT分离塔C-304，进一步分离为苯和甲苯产品C-303的回流液从侧线采出经加热器E-306被循环的贫溶剂加热后重新蒸发进入C-303塔内，这样既节省了能源又提高分离效果塔底贫溶剂经P-304泵分别送至C-301重沸器E-303及溶剂回收塔重沸器E-304，换热后进入C-303塔加热器E-306，再经冷却器E-316冷却至90.1℃进入C-301塔顶部,当芳烃标准较高时可在E-306后引一部分萃取剂送到C-301塔中部，以减少C-301塔的补充热量BT分离塔C-304所需热量由重沸器E-312供给，塔底产品高纯甲苯用P-306泵经冷却器E-310冷却至45℃送到油库高纯甲苯储槽。
塔顶高纯苯蒸气用高纯苯冷却器E-313冷却后进入回流槽V-305，经回流泵P-307一部分进塔顶作为回流液，多余的部分由液位控制经冷却器E-314冷却到45℃送入油库高纯苯储槽萃取剂NFM循环使用一段时间后纯度会下降影响萃取效果，应进行再生再生是经汽提除去其中的固体颗粒及化学不纯物，固体颗粒包括溶解在NFM中的铁锈，化学不纯物包括聚合物及凝聚态物质NFM再生是由一个带蛇管加热器E-317的溶剂再生槽V-304及溶剂再生冷凝器E-315组成，所需的真空压力是由真空机组的液环式真空泵提供从汽提塔C-303底部引出一股NFM2m3/h，送到再生槽V-304，在真空条件下由热油的内加热器E-317加热，再生槽V-304上部设有一个装有填料的分离器，该填料可以使上升萃取剂蒸气进一步精馏，下层的填料主要用于降落物的分离，在水冷凝器E-315NFM被冷凝，经真空机组X-301，送到萃取蒸馏塔顶部，V-304槽的聚合物，间歇地排入桶中，少量的残渣可以烧掉溶剂NFM放空系统：从设备、机器及管线上排出的萃取剂，均经萃取剂放空管放入萃取剂放空槽V-307，液位自动控制由P-309泵送到新萃取剂槽V-308或萃取蒸馏塔C-301顶部。
排放系统：从100单元到400单元的放散气体，以及安全阀释放的气体，经放散槽V-309送到化学回收分厂液体经泵P-311送到100单元粗苯缓冲槽V-101或油库烃类放空至V-105槽，液位自动控制由P-103泵送到100单元粗苯缓冲槽V-101或油库2.设备概要2.1非标设备⑴萃取蒸馏塔C-301 1台DN1400 H=50602 34层浮阀塔盘和两段金属孔板波纹填料 单重：31.59吨⑵溶剂回收塔C-302 1台DN500/1000 H=16177 不规则填料塔 单重：4.995吨⑶汽提塔C-303 1台DN1600 H=31314 11层浮阀塔盘和一段金属孔板波纹填料 单重：23.19吨⑷BT分离塔C-304 1台DN1400 H=40204 60层浮阀塔盘 单重：19.94吨⑸萃取蒸馏塔重沸器E-302 1台DN1000 F=370m2 单重：11.27吨⑹萃取蒸馏塔重沸器E-303 1台DN400 F=40m2 单重：1.925吨⑺溶剂回收塔重沸器E-304 1台DN300 F=20m2 单重：0.99吨⑻溶剂回收塔冷却器E-305 1台DN300 F=17m2 单重：1.06吨⑼汽提塔重沸器E-306 1台DN300 F=25m2 单重：1.145吨⑽汽提塔重沸器E-307 1台DN750 F=210m2 单重：6.41吨⑾汽提塔重沸器E-308 1台DN350 F=31m2 单重：1.535吨⑿汽提塔冷凝器E-309 1台DN900 F=220m2 单重：7.5吨⒀高纯甲苯冷却器E-310 1台DN273 F=14m2 单重：0.825吨⒁BT分离塔重沸器E-312 1台DN450 F=40m2 单重：1.855吨⒂BT分离塔冷凝器E-313 1台DN450 F=45m2 单重：1.995吨⒃高纯苯冷却器E-314 1台DN273 F=14m2 ⒄NFM再生冷却器E-315 1台DN500 F=35m2 单重：1.825吨⒅溶剂冷却器E-316 1台DN350 F=70m2 单重：1.74吨⒆溶剂回收塔回流槽V-301 1台DN600 L=1800 VN=0.5m3 单重：0.475吨⒇烃/溶剂分离槽V-302 1台DN600 单重：1.31吨21.汽提塔回流槽V-303 1台DN1600 L=4500 VN=8.5m3 单重：3.17吨22.再生槽V-304 1台带加热器E-317 F=8m2 单重：2.09吨DN1400 L=3200 VN=4m3 单重：1.96吨23溶剂放空槽V-307 1台DN1400 H=1963 单重：1.36吨24新溶剂槽-308 1台DN4000 H=8500 VN=90m3 单重：15.895吨25排污槽-309 1台DN1400 L=5000 单重：2.61吨26废气液封槽V-310 1台DN600 L=1000 单重：0.34吨27真空槽XV-301 1台2.2标准设备 ⑴萃取蒸馏塔塔底抽出泵P-301 1台Q=60m3/h H=22m附电机 N=7.0KW n=2900r/min⑵溶剂回收塔塔底抽出泵P-302A/B 2台Q=10m3/h H=85m附电机 N=10KW n=2900r/min⑶溶剂回收塔回流泵P-303A/B 2台Q=1m3/h H=100m附电机 N=7.5KW n=2900r/min⑷汽提塔塔底抽出泵P-304A/B 2台Q=50m3/h H=120m附电机 N=45KW n=2900r/min⑸汽提塔回流泵P-305A/B 2台Q=22m3/h H=85m附电机 N=18.5KW n=2900r/min⑹BT分离塔塔底抽出泵P-306A/B 2台Q=3m3/h H=58m附电机 N=3.0KW n=2900r/min⑺BT分离塔回流泵P-307A/B 2台Q=22m3/h H=85m附电机 N=18.5KW n=2900r/min⑻溶剂放空槽液下泵P-309 1台Q=7.5m3/h H=82m L=1700附电机 N=15KW n=2900r/min⑼新溶剂泵P-310 1台Q=12m3/h H=60m附电机 N=10KW n=2900r/min⑽排污泵P-311 1台Q=25m3/h H=77m附电机 N=15KW n=2900r/min⑾真空机组液环真空泵XP-301A/B 2台Q=4.5m3/h P=20—50kPa 附电机：N=2.1KW⑿真空机组封液泵XP-302A/B 2台Q=11m3/h H=56m 附电机：N=9KW3.技术规定3.1温度控制指标⑴萃取蒸馏塔顶气体出口温度：110---130℃⑵萃取蒸馏塔底富溶剂温度：172---185℃⑶萃取蒸馏塔灵敏板温度：135---143℃⑷萃取蒸馏塔顶部NFM进口温度：90.1---120℃⑸汽提塔顶纯芳烃温度：60---65℃⑹汽提塔底贫溶剂出口温度：195---205℃⑺BT分离塔顶纯苯温度：85---87℃⑻BT分离塔底甲苯温度：126---128℃⑼BT分离塔灵敏板温度：120---123℃⑽E-315出口萃取剂温度：30---50℃3.2压力指标⑴萃取蒸馏塔顶部压力：110kPa⑵萃取蒸馏塔底部压力：135---145kPa⑶溶剂回收塔顶部压力：20kPa⑷汽提塔底部压力：44---50 kPa（绝压）⑸汽提塔顶部压力：40 kPa（绝压）⑹BT分离塔顶部压力：20kPa⑺BT分离塔底部压力：50---55kPa3.3流量指标⑴进萃取蒸馏塔BT馏分量：4---6t/h⑵进萃取蒸馏塔顶NFM量：20---36t/h⑶汽提塔回流量：3.8---5.8t/h⑷BT分离塔进料量：3.8---5.8t/h⑸高纯甲苯产品量：0.7---1.2t/h⑹BT分离塔回流量：3.3---4.6t/h⑺高纯苯产品量：3.4---4.6t/h⑻进XP-301泵萃取剂流量：＞0.45m3/h3.4操作指标⑴纯芳烃（QE-3401）：乙基苯及二甲苯含量＜0.02%，非芳烃≤0.1%⑵C-301塔原料量与塔顶NFM量的比例为1：5.5⑶高纯苯、高纯甲苯指标如下：高纯苯质量指标项目特级一级外观透明液体，无不溶水及机械杂质。
