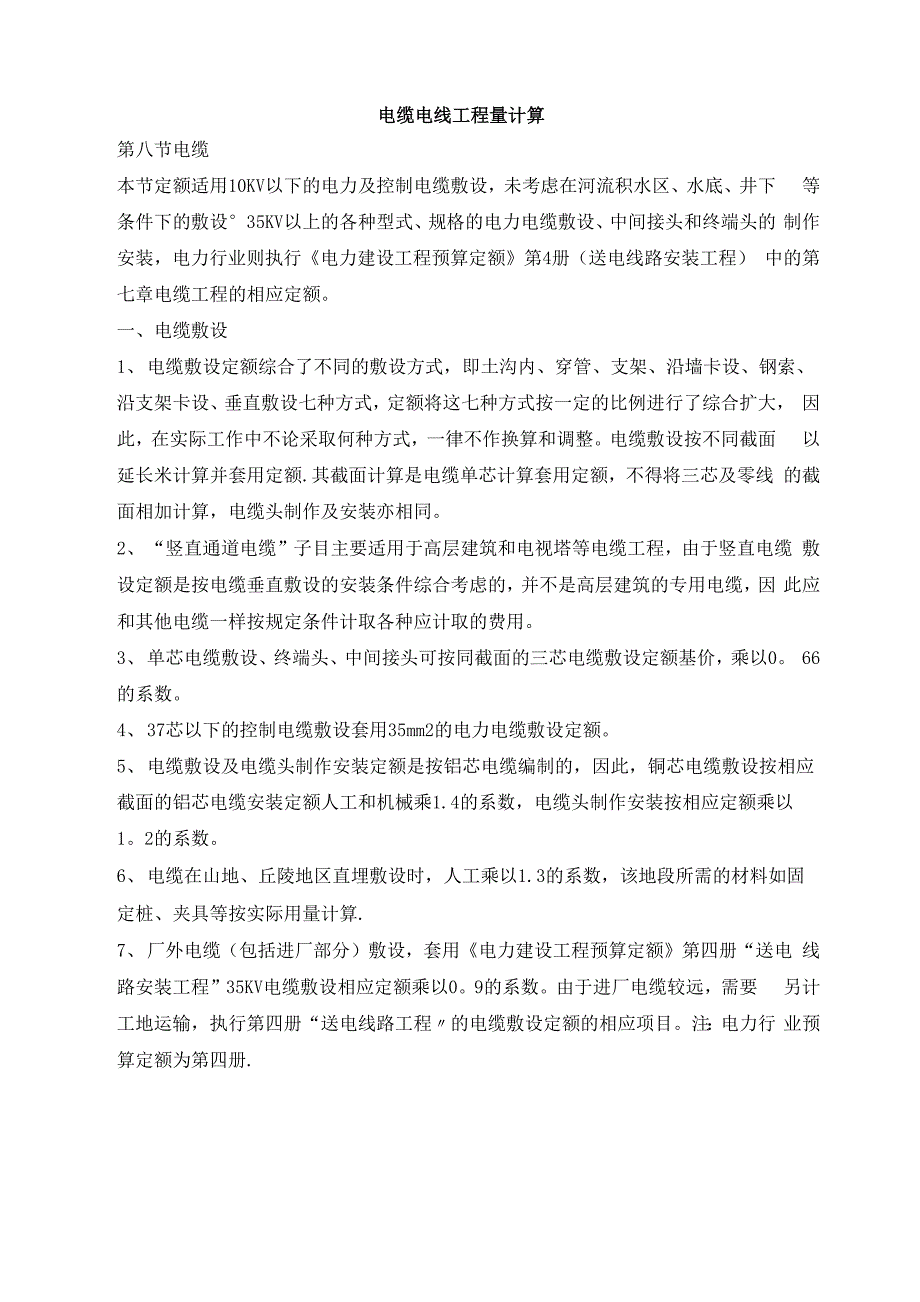

电缆电线工程量计算第八节电缆本节定额适用10KV以下的电力及控制电缆敷设，未考虑在河流积水区、水底、井下 等条件下的敷设°35KV以上的各种型式、规格的电力电缆敷设、中间接头和终端头的 制作安装，电力行业则执行《电力建设工程预算定额》第4册（送电线路安装工程） 中的第七章电缆工程的相应定额一、电缆敷设1、 电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、 沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大， 因此，在实际工作中不论采取何种方式，一律不作换算和调整电缆敷设按不同截面 以延长米计算并套用定额.其截面计算是电缆单芯计算套用定额，不得将三芯及零线 的截面相加计算，电缆头制作及安装亦相同2、 “竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆 敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因 此应和其他电缆一样按规定条件计取各种应计取的费用3、 单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0 66的系数4、 37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额5、 电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应 截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1。
2的系数6、 电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固 定桩、夹具等按实际用量计算.7、 厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电 线路安装工程”35KV电缆敷设相应定额乘以09的系数由于进厂电缆较远，需要 另计工地运输，执行第四册“送电线路工程〃的电缆敷设定额的相应项目注：电力行 业预算定额为第四册.8、 电缆桥架、托盘、槽盒等，如现场制作时,应套用第六章“轻型铁构件制作”定额， 其安装应执行第十册“自动化控制装置及仪表工程〃中第十一章“附件安装〃定额的相 应项目9、 电缆防火用的设备及材料的安装,可套用《全统定额》第十三册“刷油、绝热、防 腐蚀工程”中的有关定额子目.10、 电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度.电 缆附加长度表5单位：%,M序号项目名称预留长度说明1电缆敷设驰度、弯度、交叉25%按全长计算2电缆进入建筑物20m规程规定最小值3电缆进入沟内或吊架时引上余值15m规程规定最小值4变电所进线、出线15m规程规定最小值5电力电缆终端头1.5m检修余量6电缆中间接头盒20m两端各留，检修余量7电缆进控制及保护屏高+宽按盘面尺寸8高压开关柜及低压动力配电盘2。
0m盘下进出线9电缆至电动机0.5m不包括接线盒至地坪间距离10厂用变压器3.0m从地坪算起11车间动力箱15m从地坪算起12电梯电缆与电缆架固定点每处0°5m规范最小值11、 电缆支架的接地线应执行室内接地母线安装定额.12、 在带电运行的电缆沟敷设电缆，可以按本册定额说明十二第4条，即“安装与生 产同时进行，增加费用按人工费10%执行”.二、电缆沟铺砂、盖砖及移动盖板人工开挖填电缆沟土石方可按表6计算表6单位:m3/m电缆根数1〜2每增加一根每米沟长挖方量045 0153注：①、两根以内的电缆沟按上口宽06m,下口宽0°4m,深度按09m计算.②、 每增加一根，其宽度增加0°17m③ 、以上土方量系按埋深从自然地坪起算，如设计埋深超过09m时，多挖的土方量另 行计算2、 在同一沟内，如有两种以上土质时，应分别不同土的类别按实计算，套用第四册“接 地槽挖填土方”相应定额子目，沟面如有砼路面时，应套用第五册“开凿路面项目” 定额子目如遇有清理障碍物，排水及其他，则费用另行计算3、 电缆沟铺砂、盖或保护板，揭盖电缆沟盖板均以延长米计算并套用定额盖板的揭 盖是按每揭或每盖一次计算.三、 电缆保护管埋设1、 电缆在过铁路、公路等交叉处，穿过建筑物外墙至屏或箱处，均应事先埋设电缆 保护管，然后电缆穿在管内，均以“10米”为单位套定额。
2、 电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保 护管长度① 横穿道路，按路基宽度两端各加2米；② 垂直敷设管口距地面加25米；③ 穿过建筑物外墙，按基础外缘加1米；④ 穿过排水沟，按沟壁外缘加03、 电缆保护管埋地敷设时，其土方量的计算，如施工图有注明的，按施工图规定计算， 施工图没有规定时，则沟深按09米，沟宽按导管两侧边缘各加0.3米工作面计算.4、 钢管敷设①100以下的套用第十章的钢管敷设相应定额子目5、 保护管的管径大小按设计规定，如设计没有规定时，可按电缆的外径乘以1 管端需要封闭时，应另行计算工料.四、 电缆终端头和中间头制作1、 电缆终端头和中间接头的制作安装按不同电压等级、不同的材质及不同的截面以 “个〃为单位计算套用定额.2、 电缆终端头计算时，应根据电缆的根数确定，即每一根电缆有两个头，同时要区 别是户内还户外3、中间接头制作时,其数量按工程设计规定计算，如无设计规定时，可参照制造厂的 生产长度和敷设走径条件确定,也可按下列方法计算确定：N= L/I—1 式中：N——中间头的个数L——电缆设计敷设长度（米）I-—每段电缆平均长度（米），按下列参数取定① 1KV以下电缆截面35平方毫米以内取600—700米；截面120平方毫米以内取500-600米；截面240平方毫米以内取400—500米；② 10KV以下电缆截面35平方毫米以内取300—350米；截面120平方毫米以内取250-300米；截面240平方毫米以内取200-250米；注：①计算结果如遇小数时，其第一位小数一舍二以上进.②每段电缆平均长度范围内，大截面取下限，小截面取上限。
4、控制电缆头、中间头的制作安装，应按其芯数，以“个”为单位套用定额控制 电缆头的芯线固定工作，一般包括在“端子板外部接线”定额内，控制电缆直接与设 备连接的，其芯线固定包括在相应的设备安装定额内五、其他说明1、 隔热及保护层的制作安装电缆与热力管道交叉或接近时，其最小允许距离为:左右并行敷设2m，交叉敷设0.5m， 如不能满足这个数值要求时，应在接近段或交叉段前后1m范围作隔热处理，隔热层底 部预埋石棉水泥管,长度可按热力管道的宽度两边各加2m计算，其材料有泡沫混凝土、 石棉水泥板、玻璃丝等.定额中未包括隔热层、保护层的制作安装，也无定额可套， 此项工作可按实另行计算费用.2、 电缆冬季施工加温工作，这项费用就另行计算.第九节配管、配线一、配管1、 埋设管子注意事项:埋管的目的，是为了保护导线.为便于穿线，在下列情况下，需 装设接线盒，否则管径要增大一级① 在无弯头或只有一个弯头时，管子全长超过30m；② 当有两个弯头时，管子全长超过20m；③ 当有3个弯头时，管子全长超过12m；④ 管子全长超过45m无弯曲.2、 为安全，钢管与钢管（除采用套筒焊接外），钢管与配电箱及接线盒等接处都应作 好系统接地。
在接头处焊上跨接地线，此部分工作和材料定额内都已包括，不另行计 算3、 各种配管应区别不同敷设方式、位置及管材材质、规格，以延长米计算.不扣除管 路中的接线箱（盒）、灯头盒、开关盒所占的长度4、 配管不分明敷、暗敷，按100米取20个弯，火煨弯占25%，压制煨弯占75%，套 丝按煨弯数50%考虑，在实际安装中与定额不符时，均不作调整5、 配管工程中未包括接线箱、盒、支架制作安装、钢索架设及拉紧装置制作安装，插 接式母线支架制作、槽架制作及配管支架制作，应另套第六章“铁构件制作”定额6、 暗配管工程，定额基本上是按配合土建预埋考虑的，未考虑在建筑工程全部竣工后， 又刨沟、打洞和其他土石方工程，如遇有上述情况，应另行计算7、 由于施工中较广泛地采用膨胀螺栓，所以定额根据不同项目按不同比例采用冲击 电钻打眼装膨胀螺栓，安装方式不同时不作换算，钻头耗用量按每个钻头打150个眼 计算在消耗材料内.8、 在吊顶（顶棚）内配管套用明配管定额.二、配线1、配线工程中瓷夹、瓷瓶（包括针式瓷瓶），塑料线夹、槽板、塑料护套线中的分 支接头，水弯已综合考虑在定额内.计算工程量时，按图示计算水平及绕梁柱和上下走 向的垂直长度.① 管内穿线-一管内穿线分照明和动力，按不同导线的截面，以单线延长米计算套用 定额.线路的分支接头线的长度已综合考虑在定额中，不再计算接头长度.照明线线路 中只有4mm2以内的4mm2以上的套用动力穿线定额子目。
注意一点，管内导线的总面 积（包括导线外皮绝缘层），一般不超过管内总面积的40%② 线夹配线-一区别瓷夹配线和塑料夹配线，二线式和三线式；按敷设在木、砖、混 凝土等不同结构和导线规格，以线路延长米计算③ 绝缘子配线-—包括鼓形、针式及蝶式绝缘子配线，以单线延长米计算④ 槽板配线一应区别木槽板，塑料槽板和二线、三线式线路，按延长米计算，这里的 工程量是按槽板的长度计算，导线安装已在定额内，但主材费另计⑤ 钢索配线一-按图示尺寸，区别二芯、三芯、截面及型式，以延长米计算套用相就 的定额子目.⑥ 塑料护套线配线一一区别芯数和截面，以单根延长米套用定额.2、灯具、开关、插座、按钮等的预留线，已分别综合在相应定额内，不另行计算配 线进入开关箱、柜、板按表7的规定长度，分别进入相应的工程量内.表7连接设备导线预留长度m/每一根线序号项目预留长度说明1各种开关箱、柜、板高+宽盘面尺寸2单独安装（无箱、盘）的铁壳开关、刀 闸开关，启动器、母线槽进出线盒等0.3m以安装对象中心算起3由地平管子出口引至动力接线箱1m以管口计算4电源与管内导线连接（管内穿线与软、硬母线接头）15m以管口计算5出户线1.5m以管口计算3、 车间母线按其材质、形式、截面以延长米计算并套用定额。
4、 钢索架设按材料及截面以延长米计算以墙、柱内椽计算，不扣除拉紧装置所占的 长度.母线及钢索的拉紧装置按不同的截面和直径，以“10套”为计量单位套用定额5、 空心板内穿线无定额子目，可暂按“管内穿线”定额执行三、配管配线工程应注意的几点：1、接线箱或盒的计算：① 管子为T形式需要一个接线箱或盒② 管子全长超过规定时,要增加接线箱、盒③ 如层间不设配电箱，则干线分线处，在预算中应考虑装设分线箱.2、 箱、板、插座、开关、壁灯等的安装高度，设计有规定时，按设计规定办,设计无规定时，其安装距地高度一般是：箱、板暗装1.4m箱、板明装1.8m插座明装18m插座暗装03m板把开关14m拉线开关 层高3m时距顶0.2m,层高超过3m时，距地3m壁灯 18-2.2m3、 配管配线进入箱、板的垂直距离计算：① 在同一层内，从上至下：用房屋高一（箱底距地的安装高+箱或板的高）② 从一层箱至第二层箱（如为多层，以此类推，注意中间层的计算）一层的层高-（箱底距地安装高+箱的高度）+二层箱底距地安装高③ 另外再加箱、板的预留长度四、接线箱、盒1、 接线箱、盒应区别不同材质、型式，以“10个”为计量单位套用定额。
