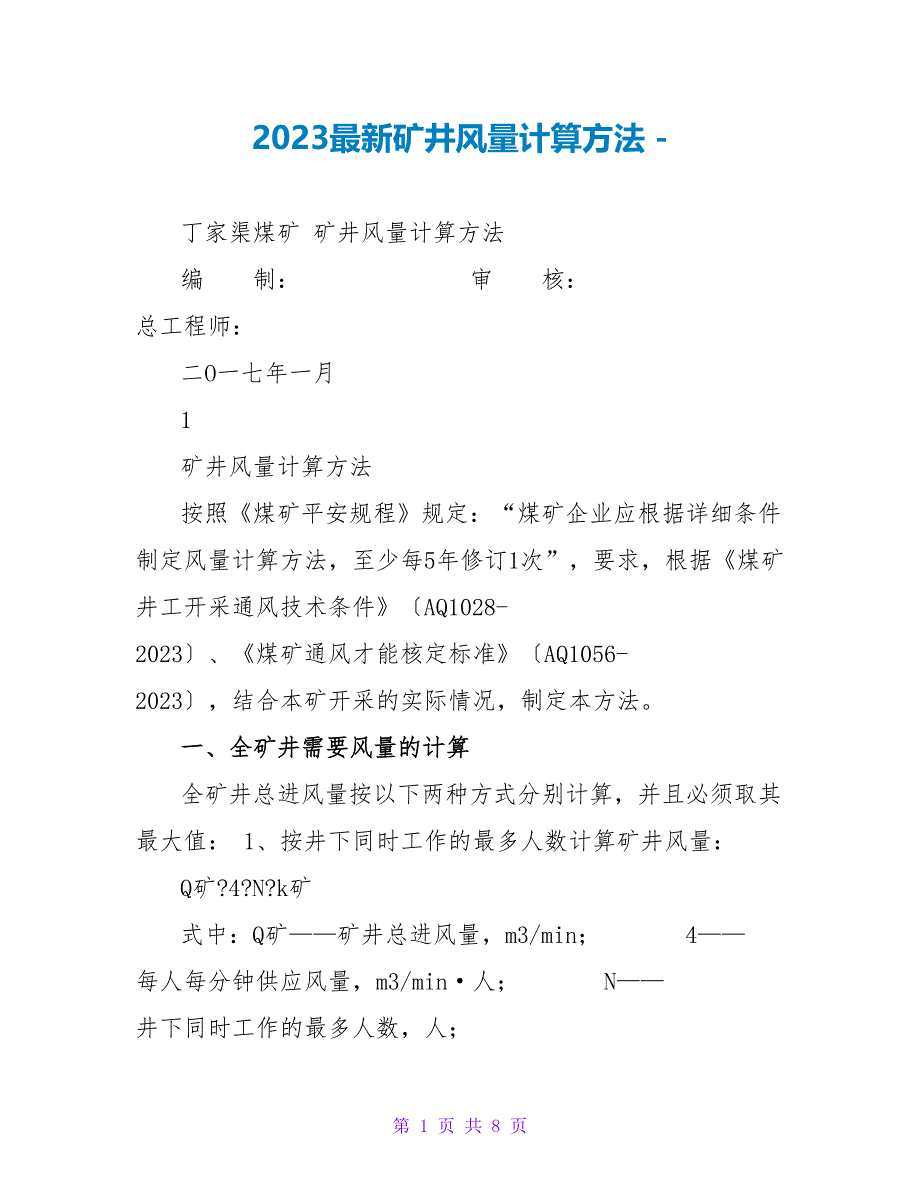

2023最新矿井风量计算方法 - 丁家渠煤矿 矿井风量计算方法 编 制： 审 核： 总工程师： 二O一七年一月 1 矿井风量计算方法 按照《煤矿平安规程》规定：“煤矿企业应根据详细条件制定风量计算方法，至少每5年修订1次”，要求，根据《煤矿井工开采通风技术条件》〔AQ1028-2023〕、《煤矿通风才能核定标准》〔AQ1056-2023〕，结合本矿开采的实际情况，制定本方法 一、全矿井需要风量的计算 全矿井总进风量按以下两种方式分别计算，并且必须取其最大值： 1、按井下同时工作的最多人数计算矿井风量： Q矿?4?N?k矿 式中：Q矿——矿井总进风量，m3/min； 4——每人每分钟供应风量，m3/min·人； N——井下同时工作的最多人数，人； K矿——矿井通风需风系数〔抽出式取k矿=1.15～1.20〕 2、按各个用风地点总和计算矿井风量： 按采煤、掘进、硐室、备用工作面及其他巷道等用风地点需风量的总和计算： Q矿-?Q采-Q掘-Q硐-Q备-Q其他-k矿 式中：∑Q采——采煤工作面实际需要风量，m3/min； ∑Q掘——掘进工作面实际需要风量，m3/min； ∑Q硐——硐室实际需要风量，m3/min； ∑Q备——备用工作面实际需要风量，m3/min ∑Q其他——矿井除了采、掘、硐室地点以外的其他巷道需风量，m3/min。
k矿——矿井通风需风系数〔抽出式k矿取1.15～1.20〕 二、采煤工作面需要风量 每个采煤工作面实际需要风量，按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和后的有害气体产生量等规定分别进展计算，然后取其中最大值 1、按气象条件计算： Q采?60?70%?v采?S采?k采高?k采长 式中: Q采——采煤工作面需要风量，m3/min； v采——采煤工作面的风速，m/s，按采煤工作面进风流的最高温度从表1中选取； 2 S采——采煤工作面的平均有效断面积，按最大和最小控顶有效断面的平均值计算，m2； k采高——采煤工作面采高调整系数，详细按表1取值； k采长——采煤工作面长度调整系数，详细按表2取值； 70%有效通风断面系数； 60单位换算产生的系数 表1 采煤工作面进风流气温与对应风速 表1 采煤工作面采高调整系数 采 高 系数(k采高) 表2 采煤工作面长度调整系数 采煤工作面长度〔m〕 长度调整系数，k长 ＜15 0.8 15～80 0.9 80～150 1.0 150～200 1.0～1.3 ＞200 1.3～1.5 <2.0 1.0 2.0～2.5 1.1 2.5及放顶煤面 1.2 表3 K温——采煤工作面空气温度与对应风速调整系数 回采工作面空气温度，℃ <20 20～23 23～26 26～28 28～30 2、按照瓦斯涌出量计算： Q采=100×q采×KCH4 〔m3/min〕 Q采＝100×qcg×Kcg =100×0.71×1.1 =78.1m3/min 式中：q采——采煤工作面回风巷风流中平均绝对瓦斯涌出量，m3/min； K CH4——采煤工作面瓦斯涌出不平衡备用风量系数，正常消费时连续观测1个月，3 采煤工作面风速V采，m/s 1.0 1.0～1.5 1.5～1.8 1.8～2.5 2.5～3.0 系数，K温 1.00 1.00～1.10 1.10～1.25 1.25～1.40 1.40～1.60 日最大绝对瓦斯涌出量和月平均日绝对瓦斯涌出量的比值； 100——采煤工作面回风流中瓦斯的浓度不能超过1%的换算系数。
3、按照二氧化碳涌出量计算： Q采=67×q采×KCO2 〔m3/min〕 Q采＝67×qcc×kcc =67×0.71×1 =47.57 m3/min 式中：q采——采煤工作面回风巷风流中平均绝对二氧化碳涌出量，m3/min； K CO2——采煤工作面二氧化碳涌出不平衡备用风量系数，正常消费时连续观测1个月，日最大绝对二氧化碳涌出量和月平均日绝对二氧化碳涌出量的比值； 67——采煤工作面回风流中二氧化碳的浓度不能超过1.5%的换算系数 4、按工作面人员数量验算： Q采 ≥4×N 〔m3/min〕 式中：N——采煤工作面同时工作的最多人数，人； 4——每人需风量，m3/min·人 5、按风速进展验算： 60×0.25×S采 ≤Q采≤60×4×S采 〔m3/min〕 ①验算最小风量 Q采≧60×0.25 S采=60×0.25×10.26=153.9 m3/min ②验算最大风量 Q采≦60×4 S采=60×4×10.26=2462.4m3/min ③根据煤层注水和采煤机喷雾降尘等措施后，验算最大风量： Q采≦60×5 S采=60×5×10.26=3078m3/min 式中：0.25/4——采煤工作面允许最低/最高风速，m/s； S采——采煤工作面的平均有效断面积m2。
根据以上计算，采煤面供风量为900m3/min 6、备用采煤工作面按满足瓦斯、二氧化碳、空气温度和风速等规定计算风量，且不得低于采煤工作面实际需要风量的50% 4 Q备=1/2Q采=1/2×900=450m3/min 三、掘进工作面需要风量 掘进工作面需要风量按各个独立通风掘进工作面实际需要风量的总和计算： ∑Q掘=∑Q掘i 〔m3/min〕 式中：Q掘i——第i个掘进工作面需要风量，m3/min 每个掘进工作面实际需要风量，按瓦斯、二氧化碳涌出量和后的有害气体产生量以及工作面气温、风速、人数以及部分通风机的实际吸风量等规定分别进展计算，然后取其中最大值 1、按照瓦斯涌出量计算： Q掘=100×q掘×KCH4 〔m3/min〕 =100×0.22×1.3=28.6m3/min 式中：q掘——掘进工作面回风巷风流中平均绝对瓦斯涌出量，m3/min； K CH4——掘进工作面瓦斯涌出不平衡备用风量系数，正常消费条件下，连续观测1个月，日最大绝对瓦斯涌出量和月平均日绝对瓦斯涌出量的比值； 100——掘进工作面回风流中瓦斯的浓度不能超过1%的换算系数 2、按照二氧化碳涌出量计算： Q掘=67×q掘×KCO2 =67×0.26×1=17.42m3/min 式中：q掘——掘进工作面回风巷风流中平均绝对二氧化碳涌出量0.35m3/min； K CO2——掘进工作面二氧化碳涌出不平衡备用风量系数，正常消费条件下，连续观测1个月，日最大绝对二氧化碳涌出量和月平均日绝对二氧化碳涌出量的比值； 67——掘进工作面回风流中二氧化碳的浓度不能超过1.5%的换算系数。
3、按工作面人员数量验算： Q掘≥4×A =4×10=40 m3/min 式中：N——掘进工作面同时工作的最多人数，人； 4——每人需风量，m3/min·人 4、按风速进展验算： 岩巷掘进工作面： Q岩掘≥9×S掘 〔m3/min〕 煤巷和半煤岩巷掘进工作面： Q煤掘≥15×S掘 〔m3/min〕 5 第 页 共 页。
