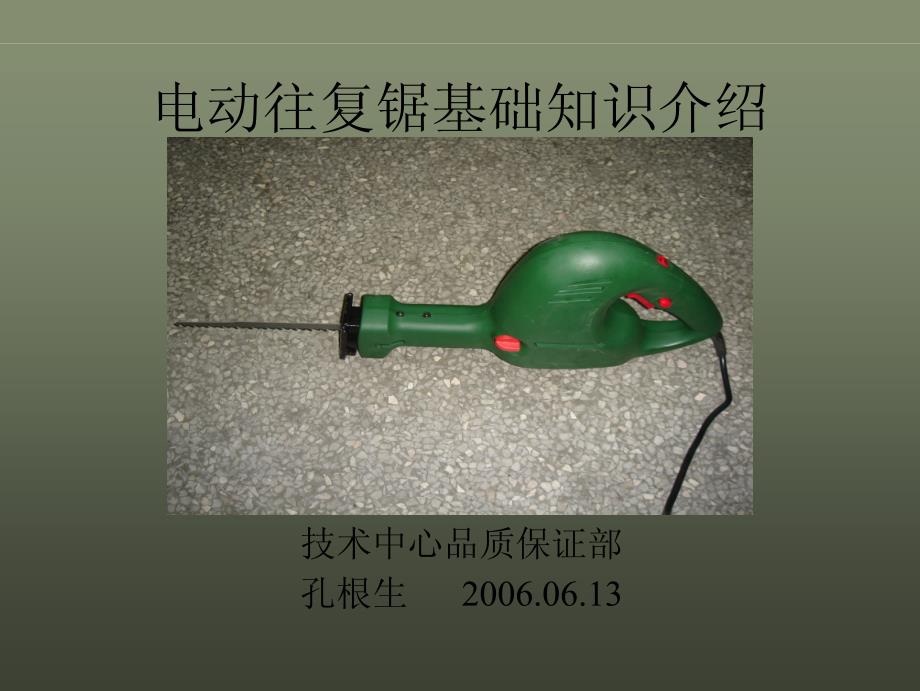

电动往复锯基础知识介绍技术中心品质保证部孔根生 2006.06.13主要内容一、电动往复锯简介二、电动往复锯的工作原理和特点三、电动往复锯安规要求四、电动往复锯常见的问题五、电动往复锯主要退货问题一、电动往复锯简介• 电动往复锯是一种由电机驱动 ,通过锯条的往复和摆动动作，用来切割各种材料的一种工具• 它比人们日常使用的手工锯更快速，更省力• 按照电源驱动来分类有交流和直流往复锯两种• 电动往复锯有刀锯和曲线锯两种，一般所说的往复锯专指刀锯刀锯 曲线锯二、电动往复锯的工作原理电动往复锯一般是由机壳、电机、传动机构、抬刀机构、锯条、开关等组成机器特点：• 电子调速功能：可以针对不同的材料，使用不同的转速进行切割；• 4 级摆动调节，模仿使用者在切割时上下移动锯条，使用户在切割材料时更加快速和省力；• 可旋转底板，方便用户使用工具；• 大的冲程长度，切割更快速；• 进口瑞士锯条；工作原理：一、锯条往复运动的实现：采用最常见的曲柄连杆机构传动，它是将曲柄的转动转化为往复杆在直线上的往复运动轴承与大齿轮构成曲柄，连杆的一端通过万向接头与往复杆连接，连杆的另一端与曲柄连接；电机带动大齿轮旋转，通过连杆，带动往复杆做前后的往复运动。
为了平衡作用，装配有一个平衡块，它通过偏心轮带动与往复杆同时做往复运动二、锯条摆动运动的实现：通过一个翘板机构来实现抬刀支架上装有复位弹簧，它的一端连接着活动块，往复杆穿过活动块，另一端与抬刀弯钩相扣，往复运动时，抬刀弯钩也同时在做前后往复移动，抬刀支架被弯钩钩住一起动作，从而带动活动块和往复杆做上下的摆动运动抬刀轴上加工有不同的端面，通过调节抬刀轴端面，可以得到不同的摆动幅度三、锯条夹紧机构：• 它是通过压板和固定螺钉将锯条夹住，固定在往复杆头部上往复杆端面上有一个定位销，将锯条钩住，防止锯条脱出• 锯条夹头装置有普通型和快速型两种一般快速型夹紧机构均已被一些知名品牌公司专利保护，如要使用，必须要考虑专利问题冲程长度对机器切割的影响：• 冲程长度是指机器在切割过程中，锯条前后移动的最大间距• 冲程长度对机器的切割效率有很重要的影响如果用同一把锯条，在相同的往复次数下切割材料，则不同的冲程长度切割效率也不同：冲程长度越长，则锯条在每次往复切割过程中，参与切割的齿数就越多，切割就越快；冲程长度越短，参与切割的齿数就越少，切割就越慢锯条：• 锯条对机器切割性能的影响很关键，锯条锯齿的形状、锋利程度和耐磨性是机器切割性能的决定性因素之一。
• 常用的锯条材料一般有高碳钢和高速工具钢两种• 针对不同的切割对象，锯齿的硬度要求也不同用于锯木材的锯条齿部硬度 HRC43-48；用于锯金属的锯条齿部硬度在HRC55-60 锯金属锯条锯木材锯条• 传动机构• 机器内部结构• 爆炸图• 电气原理图三、电动往复锯的安规要求电动往复锯在安规方面必须符合EN60745-1和EN60745-2-11标准要求在标准EN60745-2-11中规定：• 除非有辅助手柄，否则往复锯必须有阻挡物阻止误接触到运动部件如果往复锯被设计成在靠近锯片处有握持部分的话，需保证此处有至少6mm 高的阻挡物（方向同锯片方向）来保证握持时不会误触及至锯片• 安规示意图四、电动往复锯常出现的问题 EMC不合格 高压击穿 擦铁 机器噪音，震动 火花大 开关卡死，弹不出 自锁按钮失效 往复杆头部漏油 出风口漏油 无抬刀功能 抬刀旋钮卡死 压板打不开，无法安装锯条 锯条与底板不垂直 锯条侧斜 锯条偏摆 底板转不动 扳手卡不住 内部油脂少，运动件润滑不够 定子散线，碰伤露铜 转子铁心生锈 内部导线过长，易碰到运动部件 内部导线压伤破损 接插件松动五、电动往复锯主要退货问题 机振，噪音大 锯条夹头坏，锯条无法安装 锯条偏摆大，锯条抖动 擦铁，烧机 内部轴承散架 传动连接件（万向连接头等）损坏。
