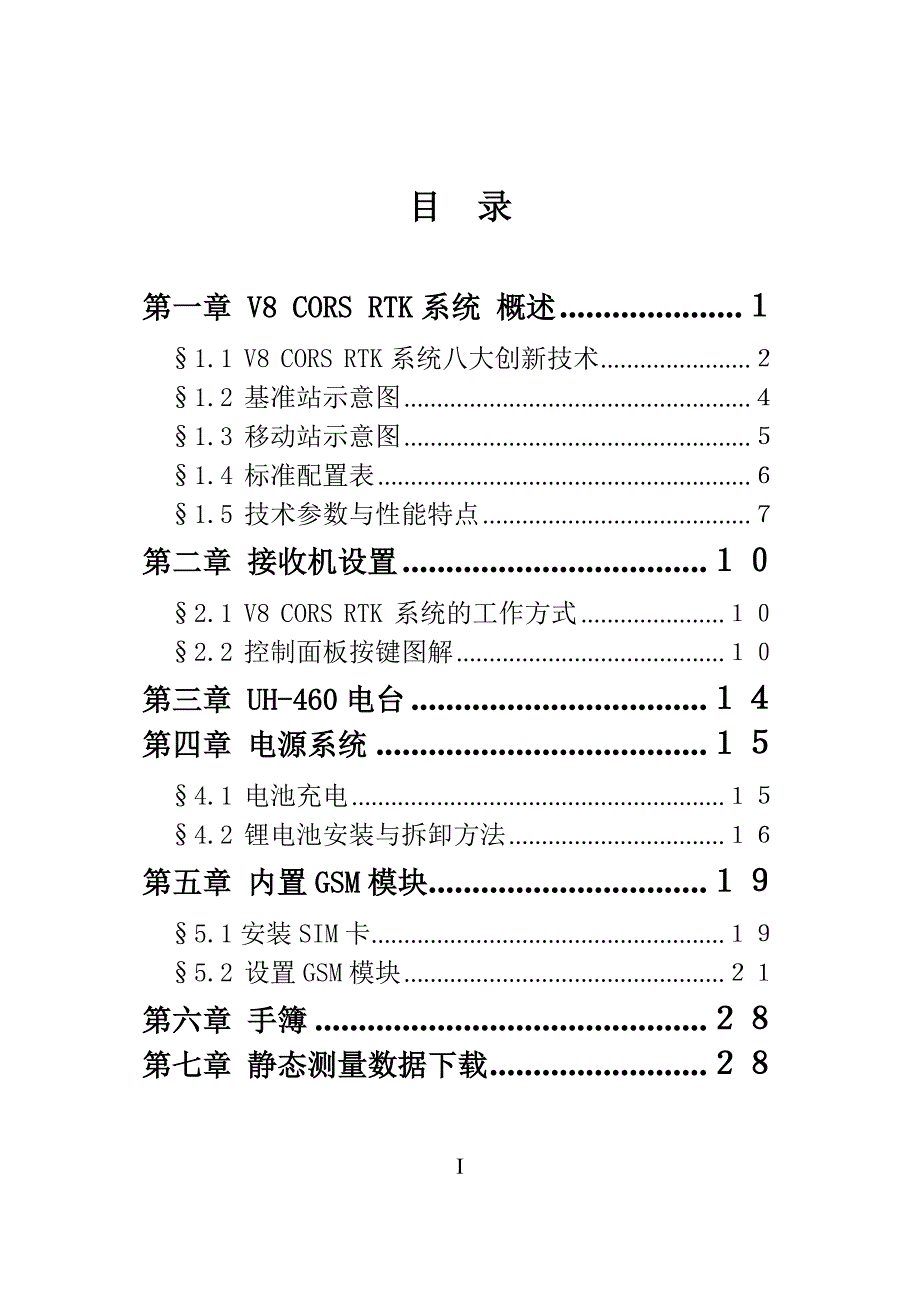

I目目 录录第一章第一章 V8V8 CORSCORS RTKRTK 系统系统 概述概述.....................11§1.1 V8 CORS RTK 系统八大创新技术.......................2 §1.2 基准站示意图.....................................................4 §1.3 移动站示意图.....................................................5 §1.4 标准配置表.........................................................6 §1.5 技术参数与性能特点.........................................7第二章第二章 接收机设置接收机设置...................................1010§2.1 V8 CORS RTK 系统的工作方式......................10 §2.2 控制面板按键图解.........................................10第三章第三章 UH-460UH-460 电台电台..................................1414 第四章第四章 电源系统电源系统.......................................1515§4.1 电池充电.........................................................15 §4.2 锂电池安装与拆卸方法.................................16第五章第五章 内置内置 GSMGSM 模块模块................................1919§5.1 安装 SIM 卡......................................................19 §5.2 设置 GSM 模块.................................................21第六章第六章 手簿手簿.............................................2828 第七章第七章 静态测量数据下载静态测量数据下载.........................2828II§7.1 V8 U 盘式数据下载........................................28 §7.2 V8 静态文件管理软件....................................29第八章第八章 作业模式作业模式.......................................3131§8.1 使用 UH-460 电台作业....................................31 §8.2 使用内置 GSM 数据链作业..............................32 §8.3 水上测量.........................................................33 §8.4 双频静态测量.................................................35第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 1 第一章第一章 V8V8 CORSCORS RTKRTK 系统系统 概述概述V8 CORS RTK 系统,中海达测绘创新推出全新一代基于CORS 技术的 RTK GPS 系统。

系统采用超长距离 RTK 技术,第三代 GPS 卫星 L5 信号接收技术,预留 GLONASS 信号通道可升级为双频双星系统系统引入语音智能技术实现“语音导航操作” ,对仪器主机操作全过程语音提示;融入 U 盘式文件管理技术,拖拽式文件下载; 一体化全内置加固机身,军标三防设计,更适应野外环境的细节考虑;成熟的 GSM/CDMA 网络传输技术,GSM/CDMA/UHF 轻松一键切换立足常规 RTK 应用,全面无缝兼容 CORS 系统,经济实用的自主建站 HDCORS 技术,V8 CORS RTK 系统,系出名门卓尔不凡,将成为您测量工作得心应手的伙伴第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 2§1.1§1.1 V8V8 CORSCORS RTKRTK 系统八大创新技术系统八大创新技术一、无缝兼容 CORS 系统二、自主建站 HD-CORS 技术由中海达独有的数传网络服务器技术、超长距离 RTK 作业技术、V8 CORS RTK 系统组成的小型连续运行城市参考站系统:建网自由、运行成本低、维护方便、适合中小城市区域连续 RTK作业要求三、GSM/CDMA/UHF 数传技术成熟网络数据传输技术(GSM/CDMA)和传统 UHF 数据链技术兼备,可自由切换数传模式。

GSM 数传技术不受作业距离限制、特别适合城区、山区等传统电台信号阻挡严重的复杂地区作业、抗干扰能力强,包月费用 120 元左右四、语音智能技术的 RTK GPS 系统业内首创语音智能技术,V8――“会说话的 RTK” ,操作语音提示,状态报警等五、U 盘式文件管理模式文件管理采用 U 盘式存储技术,即插即用,直接拖拽式下载,不需要下载程序第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 3 六、超长距离 RTK 作业技术采用最新 NOVATEL OEMV 双频主板,具有超长距离 RTK作业技术,突破传统 RTK 作业距离,让您的 GPS 发挥更高经济效益七、面向 GNSS 方向的升级功能系统采用 NOVATEL OEMV 的最新主板,预留 GLONASS信号通道,经过软件升级能接收 GLONASS 信号,升级到双频双星系统,并能接收第二代 GPS 卫星 L5 频段和 L2 C/A 码信号八、一体化全内置加强型主机设计工业级设计的一体化主机,针对野外施工环境设计的防水胶圈、防水塞,加固机身设计。

真正做到三防:防水、防尘、防震的工业级要求§1.2§1.2 基准站示意图基准站示意图一体化基站主机 (内含天线,主板,接收 电台,蓝牙模块,GPRS 模块、内存及控制板)第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 4电池 1电池 2蓝牙控制手簿蓝牙无线通讯面板第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 5 §1.3§1.3 移动站示意图移动站示意图碳素纤维对中杆蓝牙无线通讯移动台主机(内含天线,主板,接收电台,蓝牙模块,GPRS 模块、内存及控制板)蓝牙控制手簿第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 6§1.4§1.4 标准配置表标准配置表V8 网络网络 RTK 测量系统配置表测量系统配置表基准站移动站名称型号数量名称型号数量主机V8-B1主机V8-R41锂电池BL-14003锂电池BL-14003锂电池充电器CL-14001锂电池充电器CL-14001天线连接头TB-11天线连接头TB-11塑料箱BG-1B1塑料箱BG-1B1460M 电台UH-4601手簿(含充电器、电池、电缆、卡)(选配) 117A 电池组BC-191手簿托盘HDT-11充电机CL-191460M 轻便接收天线UHF-111电台电源线PW-191Y 数据电缆GC-31基站主机至电台电缆DG-31数据传输电缆RS-91460M 高增益棍式天线UHF-460H12 米碳素对中杆CLS2-11附件包1卷尺1卷尺1第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 7 §1.5§1.5 技术参数与性能特点技术参数与性能特点特点:1、主机:、主机:一体化设计高度集成,关键部件全内置,PVC 材质外壳,抗 2 米自然跌落;工业三防模具设计的防水塞、防水胶圈、具有防水、防尘、防震功能;大容量存储器可存储 8 颗星 230 小时的测量数据;USB 数据下载。

2、卡槽和内置双锂电池:、卡槽和内置双锂电池:微型精巧,防水、防尘、大容量专业锂电池,双电源供电,可不间断地更换电源,可以连续使用八个小时以上;宽外电源输入电压 6~36V3、充电器:、充电器:采用智能充电器,可同时充放两块电池,充电时间短、效率高,充满后自动断电保护前 3 次电池必须用空再充电 10 小时,以后充电约 4 个小时充满电后,充电器的指示灯会熄没4、数据链:、数据链:提供 UHF 和 GSM 两种无线通讯数据,并可同时发射;UHF 数据链作用距离长达 20 公里;GSM 数据链突破距离限制,在中国移动开通 GSM 业务地区均可上网收发数据,实现网络 RTK5、基站、基站 UHF 电台电源:电台电源:17Ah 电池组件,LED 灯电量指示,采用航空插座电源极性不会接反,内置充电保护,工作时间长达 10 小时6、控制器:、控制器:美国进口工业级控制器,内置蓝牙通讯模块,全中文界面,WINCE 操作系统,具备数据采集、点放样、线放样、公路放样、电力线放样、纵横断面测量及土方计算等功能远程遥控基准站设置,可在移动站查看基准站电量等第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 87、手簿支架、碳素纤维对中杆:、手簿支架、碳素纤维对中杆:2 米分节的碳素纤维对中杆,轻便、实用,并附有高精度水准气泡;专业的手簿支架全方位固定角度,转换角度方便自如。

8、包装箱:、包装箱:专业仪器箱,坚固轻便9、控制面板:9、控制面板:独特的控制面板,两键三灯组合设置,智能语音导航,基准站一键设置10、专业网络服务器技术:10、专业网络服务器技术:网络服务器24小时支持、可实时监控、升级等V8 CORS RTK 系统技术性能参数表系统技术性能参数表功能RTK、RTD、快速静态,静态项目特性首次定位时间冷启动 60S热启动 10S再捕获时间1S主板特性进口知名 OEM 主板并行 54 通道,全视场跟踪C/A 码、P 码、L1/L2 载波GLONASS L1/L2PAC 技术/VISION 技术平面 ±5mm+1ppm 静态 高程 ±10mm+1ppm定位数据最大更新率5 次/秒主机内存64M RTK平面±1cm+1ppm高程±3cm+1ppm控制器内存32MRTD±0.45 米(RMS 中误差)静态≤80km通讯方式蓝牙通讯RS-232RTD≤20km (UHF)基准站电源17Ah 电池组件第一章第一章 V8 概述概述中海达测绘仪器有限公司中海达测绘仪器有限公司 9 移动站电源锂电池 RTK极限:≤70km (GSM)常规:30km 内 (GSM)物理特性Φ19cm×h10cm天线微带有源天线、内置抑径板重量1.1kg工作环境-30℃~+60℃ 控制器美国工业标准,WinCE 平台,全中文操作、内置蓝牙通讯存储环境-30℃~+65℃第二章第二章 接收机设置接收机设置中海达测绘仪器有限公司中海达测绘仪器有限公司 10第二章第二章 接收机设置接收机设置§2.1§2.1 V8V8 CORSC。
