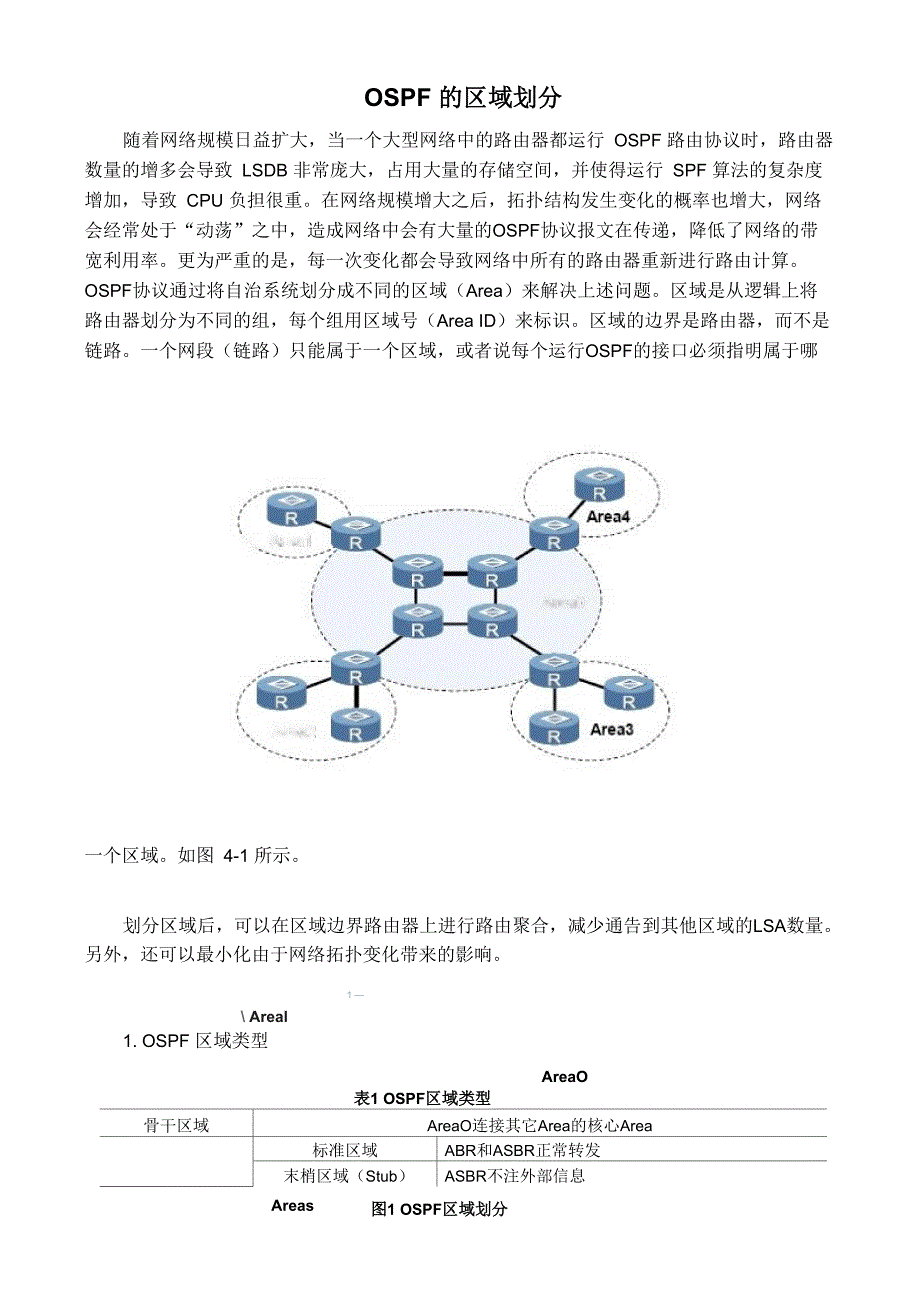

OSPF 的区域划分随着网络规模日益扩大，当一个大型网络中的路由器都运行 OSPF 路由协议时，路由器 数量的增多会导致 LSDB 非常庞大，占用大量的存储空间，并使得运行 SPF 算法的复杂度 增加，导致 CPU 负担很重在网络规模增大之后，拓扑结构发生变化的概率也增大，网络 会经常处于“动荡”之中，造成网络中会有大量的OSPF协议报文在传递，降低了网络的带 宽利用率更为严重的是，每一次变化都会导致网络中所有的路由器重新进行路由计算OSPF协议通过将自治系统划分成不同的区域（Area）来解决上述问题区域是从逻辑上将 路由器划分为不同的组，每个组用区域号（Area ID）来标识区域的边界是路由器，而不是 链路一个网段（链路）只能属于一个区域，或者说每个运行OSPF的接口必须指明属于哪 一个区域如图 4-1 所示1 —-Areas\ ArealAreaO图1 OSPF区域划分划分区域后，可以在区域边界路由器上进行路由聚合，减少通告到其他区域的LSA数量 另外，还可以最小化由于网络拓扑变化带来的影响1. OSPF 区域类型表1 OSPF区域类型骨干区域AreaO连接其它Area的核心Area标准区域ABR和ASBR正常转发非骨干区域末梢区域（Stub）ASBR不注外部信息完全末梢区域（Totally stub）ASBR不注入外部信息，ABR不注入其它区域信息完全非纯末梢(Totally-NSSA)只允许本区域的ASBR注入信息，其它区域ASBR 不注入，ABR不注入区域间的信息2. LSA (链路状态通告)类型表2 LSA 类型表：Type名称产生者描述内容通告范围LSA1路由器LSA每台路由器自己直连的链路本区域LSA2网络LSADR直连路由器本区域LSA3网络汇总ABR相邻区域区域汇总信息LSA4ASBR 汇总 LSAABR如何到达一个ASBR相邻区域LSA5AS外部LSAASBR怎样到外部整个ASLSA7NSSA 外部 LSAASBR怎样到外部本区域3. 区域类型与 LSA 类型关系表 3 区域类型与 LSA 类型关系表区域类型描述允许LSA类型普通(标准)区域能学习其它区域的路由，能学习外部路由LSA1、2、3、4、5（末梢）Area stub能学习其它区域的路由，不能学习外部路 由LSA1、2、3、4（完全末梢）Totally stub Area不能学习其它区域的路由，不能学习外部 路由LSA1、2(非纯末梢)NSSA Area能学习其它区域的路由，不能学习其它区 域连接的外部路由，但可注入本区域连接 的外部路由LSA1、2、3、4、74. OSPF 的路径类型• 区域内路径(Intra-area Path)：指Router所在的区域内就可以到达目的地的 Path• 区域间路径(Inter-area Path)：指目的地在其它区域但仍在OSPF AS内的Path• 类型1的外部路径(type 1 external Path,E1)：指目的地在 OSPF AS外 部的 Path• 类型2的外部路径(Type 2 external Path,E2)：指目的地在 OSPF AS外 部的Path，但在计算外部路由的度量时不再计入到达ASBR Router的Path代 价(OSPF外部路由在默认条件下是类型2的外部Path，即E2 Path)。
