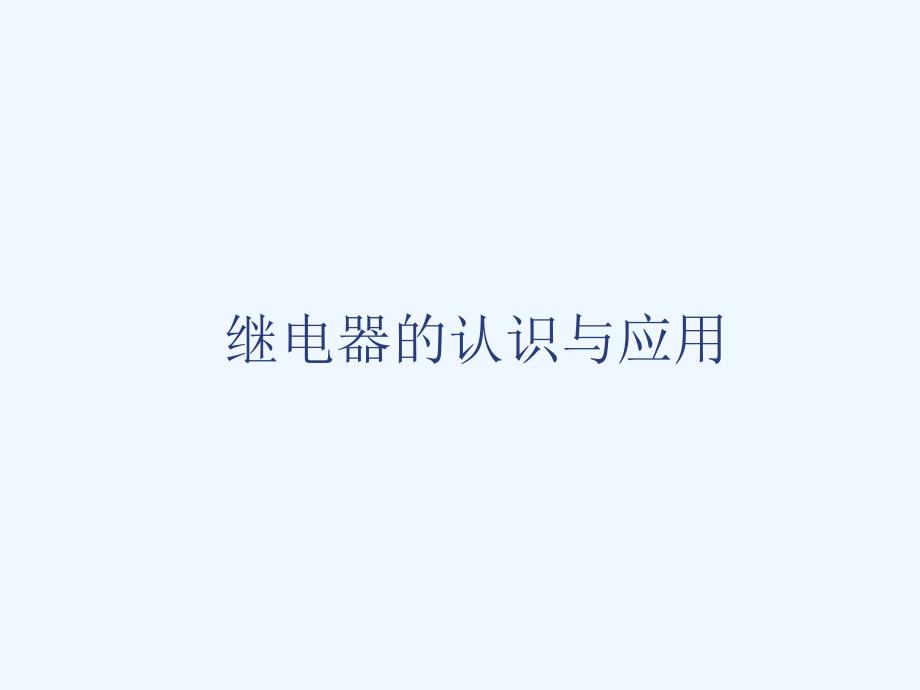

继电器的认识与应用,继电器的定义,继电器是具有隔离功能的自动开关元件当输入量电、磁、声、光、热到达一定值时，输出量将发生跳跃式变化根据输入控制类型的不同，继电器可分为：电磁继电器，光继电器，热继电器等等我们通常用到的是电磁继电，编码原那么为：092-0 xxxx-xx.,电磁继电器的原理及种类,电磁继电器的构造,常闭型,常开型,1 接点的材质继电器的电气接点通常都是Ag alloy，但不同的合金成分它们的耐消耗性、抗溶着性、导电性、耐腐蚀性等方面均不一样，祥见下表EXCELLENTGOODFAIRMARGINALPOOR,触点部分,2.触点组合形式,3.,额定触点负荷,线圈部分,1.,(线圈额定参数,2. 线圈之耐热规格 IEC 85 THERMAL CLASS A、E、B、F- UL 1446 insulation system class A、E、B、F- 等级 耐温度 Class A 105 Class E 120 Class B 130 Class F 155 Class H 180,继电器规格参数,1.,电气性能,继电器规格参数,2.Specification (2),机械性能和使用寿命,继电器的安规认证标准,欧洲规格VDE0435、EN60255、EN61810 美洲规格 UL508、UL1054、CSA22.2 NO.0、NO.14 中国标准 CCEE、GB89981997,选用继电器要考量的因素,1.接点负载：电压、电流、负载容量 2.接点组成：NO、NC、Double Throw、1P、2P. 3.线圈电压：DC、AC、12V、24V 4.线圈功耗：DC/W、AC/VA 5.吸合、释放电压 6.绝缘、耐压等级 7.机械、电气寿命 8.操作环境温度 9.安规要求 10.体积、端子形式、外盖保护等级 11.价格交期,使用继电器时的本卷须知,1。
额定触点负荷继电器的额定电流是指在额定电压和操作频率下接点所能切换的电阻性负载但通常实际使用的多为非电阻性负载，不同特性的负载其电流亦不同下表列出了不同性质的负载其浪涌电流的大小：,浪涌电流通常是指设备负载冷启动时的瞬间冲击电流但对UPS而言，继电器一般是用于Line Mode和Bat Mode之间的转换，此时负载已经稳定，在切换前后负载特性几乎没有变化，所以设计时我们根本上不考虑浪涌电流的影响，主要考量以下几个参数： UPS的最大输出功率继电器接点Max Switching Capacity UPS最大输入输出电流继电器Max Switching Current UPS最大输入输出电压继电器Max Switching Voltage,2触点的组成 1根据电路的需要，选择适宜的接点组合方式 2原继电器接点负载的设计时，每一侧接点均具有独立性， 一般不宜串并联使用 触点并联使用不能进步其负载电流，因为继电器多组触点动作的绝对不同时性，即仍然是一组触点在切换进步后的负载，很容易使触点损坏而不接触或熔焊而不能断开 触点串联虽然进步其负载电压 ，进步的倍数即为串联触点的组数但这样增大继电器的“断失误，即只要串联的触点当中有一个因损坏而断开，那么整个继电器组便无法正常工作。
3电路设计时负载大的接触点，尽可能选择在NO侧因为NO触点和转换触点组中的NO触点对，由于接通时触点回跳次数少和触点烧蚀后补偿量大，其负载才能和接触可靠性较NC触点组和转换触点组中的NC触点对要高3.线圈规格： (1) 额定电压常用规格有： AC 110V、120V、220V、240V DC 9V、 ：(主要考量电源供给水准一般多在 7585的12V、24V (2) 动作电压额定电压释放电压：一般规格多为 额定电压的 1030 (3) 最高连续使用电压： 通常在110%130%额定电压之间，必须同时考 虑环境温度，详细情况由线圈的温升决定UPS中常用的继电器,继电器的驱动线路,1.Safety Relay Safety relay主要是为了满足安规要求，在电路中起隔离作用它直接由市电驱动，无须另外的驱动电路实际应用中的Safety Relay,2.Buck/Boost Relay,Main relay,buck relay,boost relay,从上图中可以看出Buck/Boost Relay的驱动线路较为简单，简化如下： 当CUP发出高电平时， Q1导通，12V电源直接加 至线圈两端，从而驱动继 电器的接点发生动作。
线圈上并联的反相二 极管起保护作用防止在 Q1关断的瞬间线圈产生的 反向电动势将其击穿Buck/Boost Relay驱动,3.Main Relay,UPS的转换时间主要由Main Relay及其驱动线路决定，上图为Main Relay常用的加速驱动线路当MAINRLY信号为低时，Q8、Q7都截止，C67两端电压为12V；当MAINRLY信号变为高时，Q8饱和导通其D极电位被接地为0，进而促使Q7饱和导通，其集电极电压接近12V，由于电容两端电压不能跳变，因此C67正极电压被抬高至24V即Q8导通初期，瞬间有24V电压加至继电器线圈，加速了磁场的建立，缩短了继电器的动作时间THE END,。
