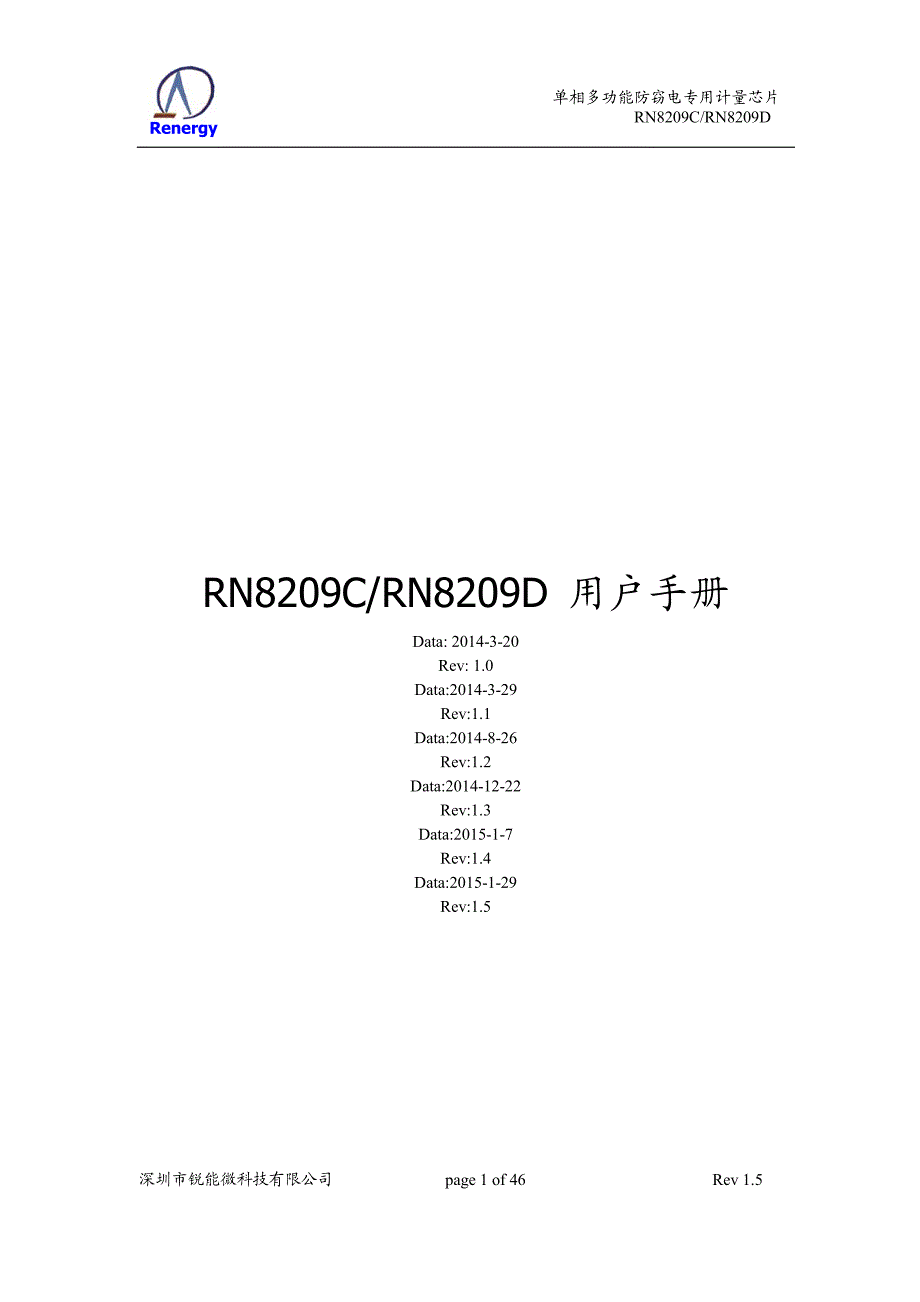

Renergy 单相多功能防窃电专用计量芯片 RN8209C/RN8209D 深圳市锐能微科技有限公司 page 1 of 46 Rev 1.5 RN8209C/RN8209D 用户手册 Data: 2014-3-20 Rev: 1.0 Data:2014-3-29 Rev:1.1 Data:2014-8-26 Rev:1.2 Data:2014-12-22 Rev:1.3 Data:2015-1-7 Rev:1.4 Data:2015-1-29 Rev:1.5 Renergy 单相多功能防窃电专用计量芯片 RN8209C/RN8209D 深圳市锐能微科技有限公司 page 2 of 46 Rev 1.5 版本版本更新更新说明说明 版本号 修改时间 修改内容 V1.0 2014-3-20 创建 V1.1 2014-3-29 修改文字错误 V1.2 2014-8-26 增加内部未开放功能： 电能寄存器 2A/2C 功能定义更改； 扩展频率测量范围，增加 35H 寄存器； RN8209D 的 RX 引脚也支持复位功能； 对 RX 引脚复位功能做补充说明； 修改错误： 2.7 章节关于 Hfconst 寄存器地址的描述错误； 修改一些文字错误； V1.3 2014-12-22 3.2.2 hfconst 计算公式修改 HFConst= INT [14.8528*Vu*Vi*10^11/(EC*Un*Ib)] 改为： HFConst=INT[16.1079*Vu*Vi*10^11/(EC*Un*Ib)] V1.4 2015-1-7 第 18 页寄存器列表中 2A 和 2C 寄存器说明更改； 冻结电能寄存器冻结时间从 572.1793ms 更改为 572.1397ms。
V1.5 2015-1-29 修改电能冻结时间为：2048*1024 个晶振周期，V1.4 版中为 2048 个晶振周期 修改功率寄存器 Read 行 APA23、22、21、20 角标， 使其与 BIT31、30、29、28 角标对应 修改手册页脚版本为 Rev 1.5 目录 Renergy 单相多功能防窃电专用计量芯片 RN8209C/RN8209D 深圳市锐能微科技有限公司 page 3 of 46 Rev 1.5 1 芯片介绍.......................................................................................................................................... 4 1.1 芯片特性 .............................................................................................................................. 4 1.2 功能简介 .............................................................................................................................. 4 1.3 功能框图 .............................................................................................................................. 5 1.4 管脚定义 .............................................................................................................................. 5 1.5 典型应用 .............................................................................................................................. 8 2 系统功能.......................................................................................................................................... 9 2.1 电源监测 .............................................................................................................................. 9 2.2 系统复位 .............................................................................................................................. 9 2.3 模数转换 ............................................................................................................................ 10 2.4 有功功率 ............................................................................................................................ 10 2.5 无功功率 ............................................................................................................................ 11 2.6 有效值 ................................................................................................................................ 12 2.7 能量计算 ............................................................................................................................ 12 2.8 通道切换 ............................................................................................................................ 13 2.9 频率测量 ............................................................................................................................ 13 2.10 过零检测 ........................................................................................................................... 14 2.11 中断 ................................................................................................................................... 14 2.12 寄存器 ............................................................................................................................... 15 3 校表方法........................................................................................................................................ 31 3.1 概述 .................................................................................................................................... 31 3.2 校表流程和参数计算 ........................................................................................................ 31 3.3 举例 .................................................................................................................................... 34 4 通信接口........................................................................................................................................ 36 4.1 SPI 接口 ............................................................................................................................. 36 4.2 UART 接口 ........................................................................................................................ 38 5 电气特性........................................................................................................................................ 43 6 芯片封装............................................................................................................。
