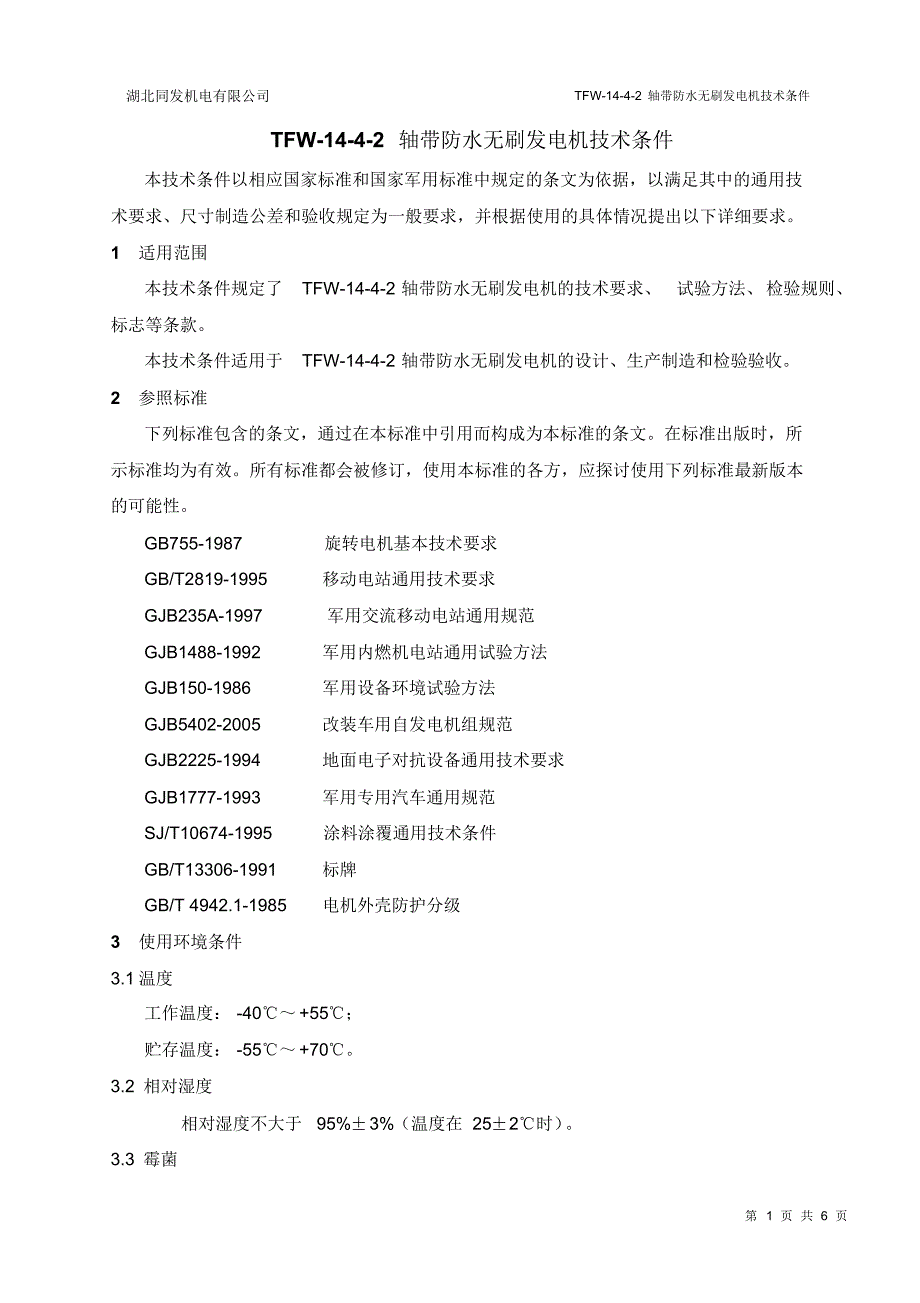

湖北同发机电有限公司TFW-14-4-2 轴带防水无刷发电机技术条件第 1 页 共 6 页TFW-14-4-2 轴带防水无刷发电机技术条件本技术条件以相应国家标准和国家军用标准中规定的条文为依据，以满足其中的通用技术要求、尺寸制造公差和验收规定为一般要求，并根据使用的具体情况提出以下详细要求1 适用范围本技术条件规定了TFW-14-4-2 轴带防水无刷发电机的技术要求、试验方法、检验规则、标志等条款本技术条件适用于TFW-14-4-2 轴带防水无刷发电机的设计、生产制造和检验验收2 参照标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文在标准出版时，所示标准均为有效所有标准都会被修订，使用本标准的各方，应探讨使用下列标准最新版本的可能性GB755-1987 旋转电机基本技术要求GB/T2819-1995 移动电站通用技术要求GJB235A-1997 军用交流移动电站通用规范GJB1488-1992 军用内燃机电站通用试验方法GJB150-1986 军用设备环境试验方法GJB5402-2005 改装车用自发电机组规范GJB2225-1994 地面电子对抗设备通用技术要求GJB1777-1993 军用专用汽车通用规范SJ/T10674-1995 涂料涂覆通用技术条件GB/T13306-1991 标牌GB/T 4942.1-1985 电机外壳防护分级3使用环境条件3.1 温度工作温度： -40℃～+55℃；贮存温度： -55℃～+70℃。
3.2 相对湿度相对湿度不大于95%±3%（温度在 25±2℃时） 3.3 霉菌湖北同发机电有限公司TFW-14-4-2 轴带防水无刷发电机技术条件第 2 页 共 6 页有抑制霉菌生长的能力，霉菌的生长等级为0～2 级，满足 GJB150.10-86的规定3.4 盐雾有抗盐雾腐蚀的能力，满足GJB150.11-86中规定的要求3.5 冲击有抗冲击的能力，满足GJB2225.2-94中 5.4 条规定的要求3.6 碰撞有抗碰撞的能力，满足GJB2225.2-94中 5.5 条规定的要求3.7 振动有抗振动的能力，满足GJB2225.2-94 中 5.6 条规定的要求；发电机在空载运行时，振动速度有效值不超过2.8mm/s2，加速度有效值不超过1.5 mm/s23.8 日照强度发电机允许总辐射强度1120±10%W/m23.9 海拔高度发电机在海拔高度4000m 时，当环境温度为30℃时，相对湿度为60%，要能够输出额定功率，其余按 GJB235A-1997 执行并修正3.10 其它防护能力发电机除满足三防要求外，还应具有防砂尘措施4 技术要求4.1 结构◇ 发电机为 14kW 三相无刷轴带防水发电机，外表及安装用连接孔尺寸见附图；◇ 发电机旋转方向为顺时针（从输入轴端看）；◇ 地脚连接支耳具有足够的刚强度，在保证强度的情况下，支耳的厚度要尽可能薄，以减轻重量；支耳连接孔处要有充足的扳手操作空间；◇ 焊接件必须经过去应力处理，并做好焊缝的三防处理；◇ 各连接紧固件性能等级必须在8.8 级以上；◇ 发电机输入端为轴端，带平键，表面涂一层润滑脂，公差尺寸满足轴的精度要求，保证连接顺畅；◇ 发电机结构能承受1800r/min 超速运转 2min。
4.2 重量湖北同发机电有限公司TFW-14-4-2 轴带防水无刷发电机技术条件第 3 页 共 6 页发电机重量，不大于178kg4.3 噪声发电机工作噪声不大于70dB，在空载额定转速时测得的A 计权声功率级的噪声不大于60dB（A） 4.4 温升发电机具有有效的散热措施，温升符合相关标准要求与固定装置和传动装置相连接，工作时，在温升平衡后，电机输入轴端和外表的最高温度均不得超过70℃4.5 密封和润滑发电机具有可靠的密封和润滑措施，有防尘、涉水全封闭轴承结构，在连续涉水1h 或连续浸泡 1h 后，可以进行正常运转并对用电设备供电4.6 涂复◇ 发电机壳体和各连接件均应采取有效的防腐蚀措施，进行底层处理，并涂底漆和面漆；◇ 面漆为黑色漆；◇ 满足 SJ/T10674-95中规定的Ⅲ级涂复要求4.7 外观质量◇ 发电机的焊接之处牢固，焊缝应整齐、均匀、美观，无漏焊、虚焊、夹渣、气孔、清理不净等现象；◇ 所有电镀件镀层应致密、光滑，无斑点、锈蚀、烧痕等缺陷；◇ 外观规整、整洁，无腐蚀、锈蚀现象，无影响安全的凸起和凹陷，各部分无飞边、毛刺；◇ 发电机外表面涂漆层均匀、光滑，无起泡、脱层、裂缝、漏涂、皱纹、咬底、流痕等缺陷；◇ 各部分的连接螺栓具有可靠的防松措施，连接紧固可靠，无松动、漏装现象。
4.8 可靠性、维修性要求◇ 平均故障间隔时间不少于500h；◇ 平均修复时间不大于2h；◇ 使用寿命 10 年4.9 基本参数湖北同发机电有限公司TFW-14-4-2 轴带防水无刷发电机技术条件第 4 页 共 6 页◇ 额定转速： 1500r/min；◇ 额定频率： 50Hz; ◇ 额定电压： 400V，三相四线制（中性点绝缘） ；◇ 额定功率： 14kW；◇ 额定功率因数：≥ 0.8（滞后） 4.10 电气性能4.10.1 电气指标◇ 稳态电压调整率：≤± 1.5%；◇ 瞬态电压调整率：≤± 20%；◇ 电压稳定时间：≤ 0.5s；◇ 电压波动率：≤ 0.5%；◇ 稳态频率调整率：≤± 1%；◇ 瞬态频率调整率：≤± 5%；◇ 频率稳定时间：≤ 3s；◇ 频率波动率：≤ 0.5%4.10.2 电压整定范围发电机的空载电压整定范围应不小于95%～105%额定电压，外附自动电压调节器A.V.R（带调压电位器）应具有自动调压、手动整定电压、低速保护、过压保护及测量断线保护等功能4.10.3 冷热态电压变化发电机在额定工况下从冷态到热态的电压变化，不超过±2%额定电压4.10.4 线电压波形正弦性畸变率发电机在空载额定电压时的线电压波形正弦性畸变率不大于5%。
4.10.5 不对称负载下线电压偏差在一定的三相对称负载下， 在其中任一相上再加25%额定相功率的电阻性负载， 当该相的总负载电流不超过额定值时，应能正常工作，发电机线电压的最大值（或最小值）与三相线电压平均值之差应不超过三相线电压平均值的±5%4.11 启动能力发电机空载运行时， 应能直接顺利启动70%机组额定功率的空载4 极标准鼠笼式异步电湖北同发机电有限公司TFW-14-4-2 轴带防水无刷发电机技术条件第 5 页 共 6 页动机，应能满足车载用电设备的正常工作要求4.12 过载能力发电机在自动、 热状态、额定电压下，应能承受150%额定电流历时 15s，而不发生损坏及有害的变形；应能过载10%运行 1h，无任何故障，此时，发电机各部分温升不超过技术条件规定值的 5℃，机组表面温度不超过80℃4.12 防护等级发电机防护等级为IP57，发电机各绕组之间及各绕组对外壳的绝缘电阻常态下不低于100MΩ，当发电机进行涉水试验1 小时后，上述各绕组绝缘电阻不应低于100MΩ，在电机允许使用寿命期内，绝缘电阻数值不因使用期长短而改变4.13 绝缘等级发电机绕组绝缘等级，主磁场绕组采用H 级绝缘，其余部分不低于F 级绝缘。
发电机能连续在额定负载状态下工作12h，其中包括最后 1h 过载 10%工作，运行无任何损坏4.14 标识铭牌发电机应有标识铭牌，并固定在明显位置，尺寸和要求按GBT13306-91 的规定发电机的标识铭牌，主要包括如下内容：◇ 发电机名称、型号；◇ 相数、额定频率（ Hz） ；◇ 额定转数（ r/min） ；◇ 额定电压（ V） 、额定电流（ A） ；◇ 额定功率（ kW） ，额定功率因数；◇ 发电机质量（ kg）和外形尺寸（ mm） ；◇ 生产厂家和制造或出厂日期◇ 发电机编号、序列号4.16 其它相关要求◇ 输出线长度 15米，输出电缆距端部100mm处用透明热缩管标识相应线号， 标记“U、V、W、N” ，端都接 OT6-6 型焊片，在 F1、F2 线端部接 BF250F 全绝缘片接件；◇ 输出电缆直径应满足功率输出要求，出口处密封可靠，输出电缆应做好保护，无刮、折、损伤现象，并不得存在刮、折、损伤线缆等隐患；◇ 发电机的其它各项性能指标应满足相应的国家标准或国家军用标准的要求湖北同发机电有限公司TFW-14-4-2 轴带防水无刷发电机技术条件第 6 页 共 6 页附图键。
