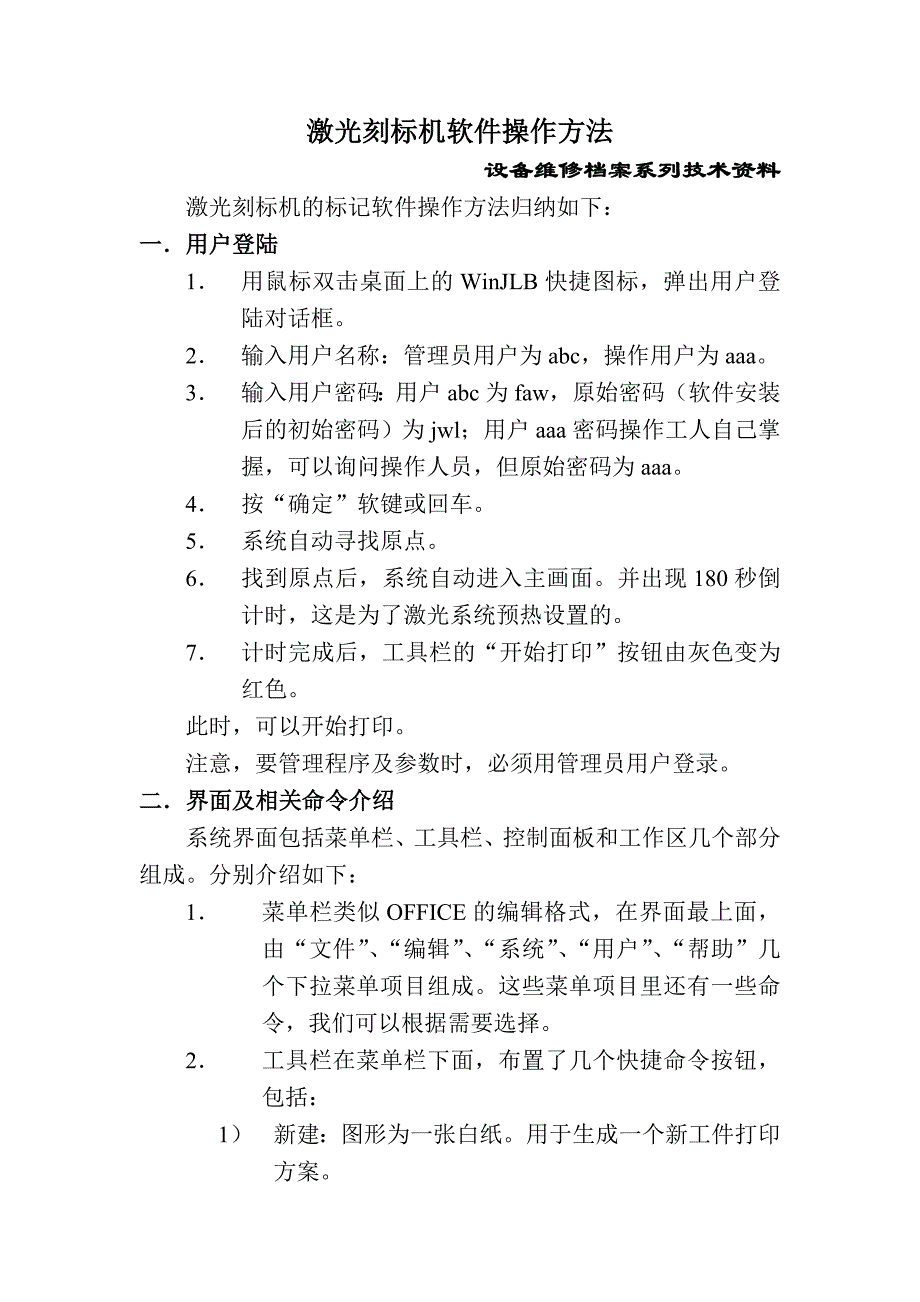

激光刻标机软件操作方法设备维修档案系列技术资料激光刻标机的标记软件操作方法归纳如下： 一．用户登陆1． 用鼠标双击桌面上的WinJLB快捷图标，弹出用户登陆对话框2． 输入用户名称：管理员用户为abc，操作用户为aaa3． 输入用户密码：用户abc为faw，原始密码（软件安装后的初始密码）为jwl；用户aaa密码操作工人自己掌握，可以询问操作人员，但原始密码为aaa4． 按“确定”软键或回车5． 系统自动寻找原点6． 找到原点后，系统自动进入主画面并出现180秒倒计时，这是为了激光系统预热设置的7． 计时完成后，工具栏的“开始打印”按钮由灰色变为红色此时，可以开始打印注意，要管理程序及参数时，必须用管理员用户登录二．界面及相关命令介绍系统界面包括菜单栏、工具栏、控制面板和工作区几个部分组成分别介绍如下：1． 菜单栏类似OFFICE的编辑格式，在界面最上面，由“文件”、“编辑”、“系统”、“用户”、“帮助”几个下拉菜单项目组成这些菜单项目里还有一些命令，我们可以根据需要选择2． 工具栏在菜单栏下面，布置了几个快捷命令按钮，包括：1） 新建：图形为一张白纸用于生成一个新工件打印方案2） 打开：图形为一个文件夹。
用于打开一个硬盘上原来存在的打印文件标记文件的扩展名是：.JLB3） 存盘：图形为一张软磁盘用于工件打印方案存盘默认路径为：C：\WINJLB4） 剪切：图形为一把剪子用于在主界面编辑时，剪切局部内容5） 拷贝：图形为两张叠放的纸用于复制编辑时选中的内容6） 粘贴：图形为一个文件夹板和一张纸用于在选定位置粘贴拷贝或剪切的内容7） 打印：图形为一个小叉用于生产打印8） 停止：图形为一个实心圆点用于中止打印3． 控制面板在界面左侧，包括如下按钮：编辑：图形为一个左上指的箭头对选中的内容进行编辑字符：图形为“ABC”用于输入字符数据直线：图形为一根直线用于画直线矩形：图形为一个矩形用于画矩形椭圆：图形为一个椭圆用于画椭圆4．其它菜单命令：在工具栏中的所有命令，都可以在菜单栏中的项目下拉时找到此外还有如下常用命令：另存为：需要另选存盘路径时，可以打开“文件”菜单下的“另存为”命令，给出存盘路径和文件名，再存盘删除：选择“文件/删除”命令，在弹出的选择框中选择删除文件，按“确定”时，系统会提示是否真的要删除退出：选择“文件/退出”命令，退出当前打印界面清除所有内容：选择“编辑/清除所有内容”命令，清除工作区选定的内容。
也可以通过在选中内容上右键单击弹出的菜单中来实现三．编辑新的打印工件文件即编辑一个程序，让刻标机按照你要求的格式、字体、大小等去进行刻标操作这个编辑过程有别于正常的文件编辑，是采用对话的方式完成的1． 点击“新建”按钮，或在“文件”菜单中，选择“新建”2． 点击左侧控制面板区的“字符”按钮“ABC”3． 鼠标移动到工作区，点一下左键，则在工作区自动生成字符串“ABC”4． 鼠标左键单击字符串，则显示文本框的虚线，表示被选中5． 用右键单击字符串，出现下拉菜单6． 选择“属性”，左键点击它弹出“字符属性”设置框7． 设置文本内容、字体、XY坐标、字高、字宽、数字位自增、空心字、日期、VIN计算方式、扫描输入等信息，左键单击“确定”其中，项目说明如下：文本：是实际刻标的文字内容如“中国一汽集团”字体：设置打印字体我们使用的是“TrueType”XY坐标：调整文字打印位置单位是毫米字高、字宽：设置字体大小单位是毫米数字位自增：每次打印时，代码值在上次代码的基础上自动增加此设置量这个功能用于自动流水作业，一般设置为1空心字：前面复选框打Ｖ时，打印的是空心字否则为实心字自动日期：日期可以自动打印出来。
格式根据情况来设置但要注意，如果使用“YY/MM/DD”的带有斜线的格式，要在日期属性设置时加引号“”VIN计算方式：是VIN代码打印格式的生成方法，它可以通过设置特定的计算方式来生成VIN代码由17位字符组成，如直接设置为：FAWBC098097000001扫描输入：前面复选框打V时，可以使用扫描枪8． 在控制面板中选择“矩形”按钮，在工作区画一个矩形9． 用右键单击矩形，弹出下拉菜单10． 左键单击“属性”11． 在弹出的设置框中，设置矩形的起点坐标（左上）X1、Y1和结束坐标（右下）X2、Y2如果需要圆角，可以设置圆角的XY值单位为毫米12． 按“确定”这时生成的方框将是整个名牌的外框13． 当然，也可以利用8-12步的方法，画直线或椭圆14． 如位置需要调整，可以直接用鼠标在工作区拖拽对象的位置15． 设置完毕后，可以点击工具栏的存盘图标存盘需要另选路径时，可以打开“文件”菜单下的“另存为”命令，给出存盘路径和文件名，再存盘16． 点击工具栏打印图标（小叉按钮）进行打印打印中途，可以点击停止图标（实心圆点）停止打印如此建立的打印“工件”打印效果为：中国一汽集团VIN码：FAWBC098097000001四．添加外框与切割设置系统支持一次切割四张标签。
其设置如下：1． 选择菜单命令：“编辑/添加外框”2． 在弹出的“外框参数”设置框中，设置“外框一”到“外框四”的有关参数包括：形状、起终点坐标、圆角半径等3． 在弹出的“外框参数”设置框中，设置“切割频率”，该值范围：1-10000，默认为200这样，切割装置将按照设计的外框进行切割注意外框一定要把打印的文本内容及图形全部包含进来如，可以设置成下面格式，并一次完成切割中国一汽集团VIN码：FAWBC098097000002中国一汽集团VIN码：FAWBC098097000001中国一汽集团VIN码：FAWBC098097000003中国一汽集团VIN码：FAWBC098097000004但我们的设备一次只切割一幅，而且顺着纸带方向逐幅切割的五．进纸管理设置进纸机构的有关参数，方法是：1． 选择“编辑/进纸器管理”命令2． 在弹出的设置框“进纸器管理”中，设置如下项目：1） 进纸长度：进纸机构每次切割进纸的长度2） 退纸长度：切割完成后，进纸机构退纸的长度退纸是为了切割完成后，把纸退回到标记位置3） 进纸速度：范围1-100，控制进退纸速度4） 驱动器细分数：该参数与硬件有关，无须更改。
我们的设备为：5） 切纸延时：系统发送切纸信号到取消切纸信号的时间间隔六．系统复位对系统进行复位当系统出现错误时，处理相关问题结束后，可以使用此功能方法是：1． 鼠标左键打开“编辑”菜单2． 在下拉菜单中，选择“系统复位”此时，系统将恢复初始参数及状态，可以继续正常工作七．系统设置与测试该项目设置与硬件相关的参数，这个参数应该是一次性出厂设置的我们无须再修改这些参数，除非特殊硬件维修场合的重新设置和参数丢失后进行恢复一） 物理参数：1． 鼠标左键打开“系统”菜单2． 在下拉菜单中，选择“物理参数”3． 在弹出的“物理参数设置”框中，进行如下设置：1） 激光发生功率：范围：1-10，可以有小数数据值越大，功率越大，标记深度也越大2） 激光重复频率选择：频率高时，标记深度变浅3） 时钟输出频率：设置激光标记速度范围：1-30000，整数数值越高，标记速度越快，但标记深度越小4） X向校正系数、Y向校正系数：用于校正字符的失真，出厂时已经设置好，轻易不要改动二） 功能参数：1． 鼠标左键打开“系统”菜单2． 在下拉菜单中，选择“功能参数”3． 在弹出的“基本参数设置”框中，进行如下设置：1） 标记分辨率：激光标记时，每毫米的点数。
实际点数是该数值的5倍2） 连续标记间隔：相临标签之间的打印停顿时间在下拉菜单中，选择“系统复位”三）系统测试：可以用这个功能来对系统的局部功能进行测试，对维修比较有用1．鼠标左键打开“系统”菜单2．在下拉菜单中，选择“系统测试”3．在弹出的“系统测试”框中，可进行如下操作：1） 激光开：手动打开激光器2） 激光关：手动关闭激光器3） 指引激光开：打开指引激光指引激光光斑比较大，不能用于标记4） 指引激光关：关闭指引激光5） 手动进纸：手动试验进纸机构6） 手动退纸：手动试验退纸机构八．用户管理（一）更改用户信息：1． 鼠标左键打开“用户”菜单2． 选择下拉菜单中的“用户信息修改”命令3． 在弹出的对话框中，输入“原用户密码”4． 在“新用户”栏目中，输入新的“用户名称”、“用户密码”，并“确认密码”5． 按“确定”这样，你的用户信息就被变更了输入一个属于自己的用户信息，对控制产品质量和实现准确追溯是有用的二）系统管理员级别的用户管理：1．鼠标左键打开“用户”菜单2．选择下拉菜单中的“用户管理”命令3．在弹出的对话框中，可以做如下操作：1）增加新用户：a. 鼠标点击“新建”按钮b. 在弹出的对话框中，输入“用户名称”。
如：“YWE”c. 输入“用户密码”默认的用户密码是：JWLd. 设置“操作权限”它分为“操作员”和“管理员”两种前者只能修改数据和打印管理员则可以进行所有操作此时，新用户被添加到用户列表中2）修改用户：a. 在列表中选择一个用户b. 鼠标点击“修改”按钮c. 在弹出的对话框中，输入“用户名称”d. 输入“用户密码”e. 设置“操作权限”3）删除用户：a. 在列表中选择一个用户b. 鼠标点击“删除”按钮确认删除后，该用户被删除 轿车公司生产部设备科 陈刚 2004-2-20。
