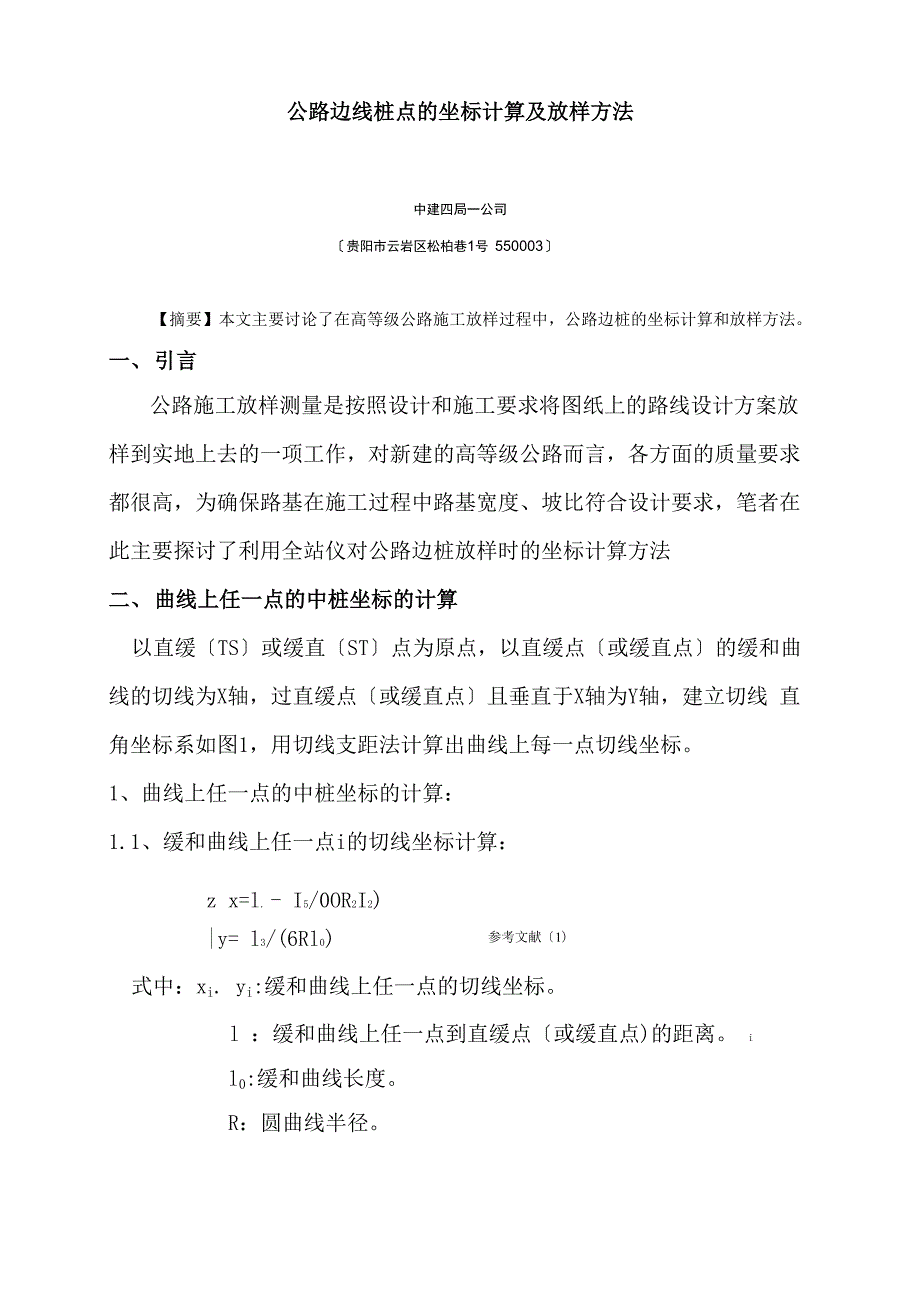

公路边线桩点的坐标计算及放样方法中建四局一公司〔贵阳市云岩区松柏巷1号 550003〕【摘要】本文主要讨论了在高等级公路施工放样过程中，公路边桩的坐标计算和放样方法一、 引言公路施工放样测量是按照设计和施工要求将图纸上的路线设计方案放 样到实地上去的一项工作，对新建的高等级公路而言，各方面的质量要求 都很高，为确保路基在施工过程中路基宽度、坡比符合设计要求，笔者在 此主要探讨了利用全站仪对公路边桩放样时的坐标计算方法二、 曲线上任一点的中桩坐标的计算以直缓〔TS〕或缓直〔ST〕点为原点，以直缓点〔或缓直点〕的缓和曲 线的切线为X轴，过直缓点〔或缓直点〕且垂直于X轴为Y轴，建立切线 直角坐标系如图1，用切线支距法计算出曲线上每一点切线坐标1、曲线上任一点的中桩坐标的计算：1.1、缓和曲线上任一点i的切线坐标计算：z x=l. - I5/0OR2I2)参考文献〔1)|y= l3/(6Rl0)式中：xi. yi:缓和曲线上任一点的切线坐标l ：缓和曲线上任一点到直缓点〔或缓直点)的距离 il0:缓和曲线长度R：圆曲线半径1.2、带有缓和曲线的圆曲线上任一点的坐标计算参考文献〔1)x=Rsin a +m y=R（1-cos a ）+P式中：xi. yi：带有缓和曲的圆曲线上任一点的坐标。
m：增加缓和曲线后，切线增值长度m= 10/2 - l°2/(240R2)p：增加缓和曲线后，圆曲线相对切线的内移量p=12/(24R)0ai： i点至缓和曲线起点弧长所对应的圆心角a =1/R・180 /n+P 0式中：I】：圆曲线上任一点到圆曲线起点的长度缓和曲线角度 P°= 1°/(2R)・ 180/n1o：缓和曲线长度1.3、利用坐标系变换，将切线直角坐标系变换为测量坐标系：图11)、第一段缓和曲线上的点，即从TS点SC点之间:，-X =X +x cosa -y sinai TS i i-1,i i i-1,i* Y =Y +x sin a +y conai TS i i-1,i i i-1,i式中：当曲线的左转时f -yi代入2）、第二段圆曲线上的点及第三段缓和曲线上点的坐标换算『X=XsT-x,cosa , . 1+y.sinaii1■ Yi=YsT-x.sinaii1- y. cos ]式中：当曲线为右转时、yj -yi代入三、曲线上任一点切线方位角计算1、 第一段缓和曲线〔TS点与SC点之间〕上任一点的切线方位角：a =0^], +B七二1：/（2乩）・1807兀式中：B：匚点至直缓〔TS〕点间缓和曲线长度对应的切线偏角。
i1.:缓和曲线上任一点到直缓点（或缓直点）的距离.注:当曲线为左偏时：B=-B代入式中：ii2、 第二段缓和曲线〔CS点ST点之间〕上任一点的所线方位角a =asT1 + BB i =1 ,2/（2R1 0）・180°/n式中：B：匚点至缓直〔ST〕点间缓和曲线长度对应的切线偏角, i:1 :缓和曲线上任一点到缓直点的距离i注：当曲线左偏时：B=-B代入ii3、 圆曲线上任一点〔SC〜CS点之间〕的切线方位角：a =a +B +1/R・180°/ni TSi-1,i o i式中：L:圆曲线上任一点到圆曲线起点的长度注:当曲线为左转时，B=-B o o四、曲线上任一点边桩坐标的计算「X］边二Xi+Dicos(ai +90° )】Y|边二Yi+Dicos(ai +90° )式中：X］边、Y|边：i点的中桩坐标D〔： i点边桩距中桩的水平距离a「 i点的切线方位角注：左边边桩以90° =-90°代入工程实列：〜K52+6.77段为带有缓和曲线的圆曲线(见图1),切线长T=260.42 米，曲线半径R=750.00米，缓和曲线长lo=160米，IP15的坐标为x=16540.000 米，y=26830.000 米；IP16 的坐标为 x=16104.000 米，y=25893.000 米；IP】’ 的坐标为x=16153.000米，y=24527.000米。
试求曲线上各边桩点的坐标解：根据题意：得： 缓和角： & =6-06-42a ip15~ip16=245-02-48a ip16~ip17=272-03-16a右=27-00-28路面中桩及边桩坐标计算表曲 线 名 称里程桩号切线支距坐 标中桩测量坐标切线方位角半幅路宽m左边桩测量坐标右边桩测量坐标X，y，X中my中m度-分-秒X左mY左mX右mY右m缓和 曲 线245-02-48245-48-57247-46-04251-09-30圆 曲 线252-03-24257-47-11260-41-21264-16-47缓和 曲 线265-56-34269-04-19271-38-17272-03-16五、结束语在公路施工放样测量中，根据测区地形的不同可以选择不同的放样方 法，但是，在新建的高等级公路施工过程中，特别是山区地带路基的挖、 填方量较大，在放挖、填边线时，面对先进的测量工具本法表现得更为方 便，提高了测量精度，大大地减少了工作量，降低成本，取得更好的经济 效益附：参考文献〔1〕：《工程测量学》，测绘出版社出版，李青岳主编。
