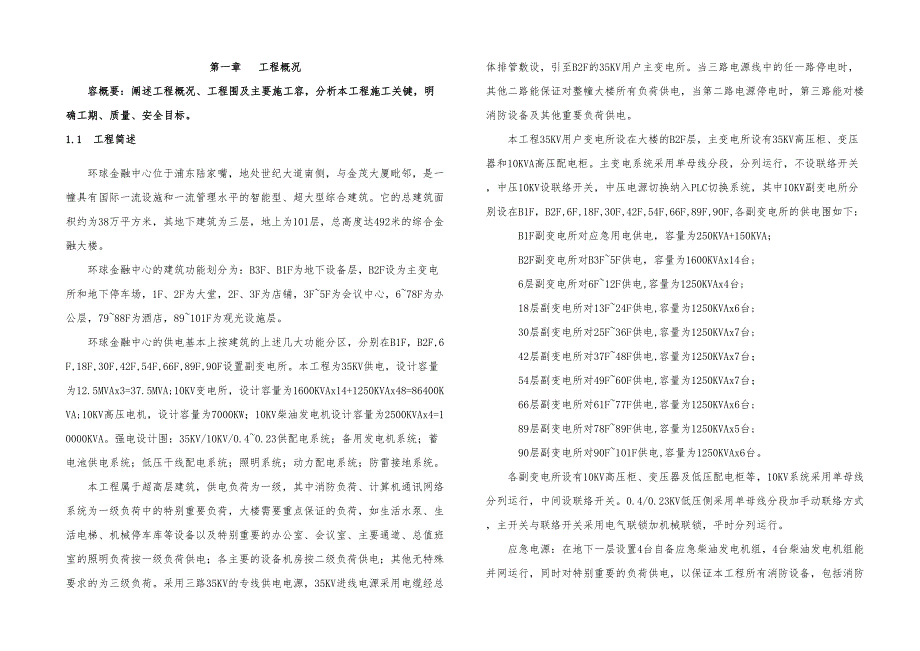

第一章 工程概况容概要：阐述工程概况、工程围及主要施工容，分析本工程施工关键，明确工期、质量、安全目标1.1 工程简述环球金融中心位于浦东陆家嘴，地处世纪大道南侧，与金茂大厦毗邻，是一幢具有国际一流设施和一流管理水平的智能型、超大型综合建筑它的总建筑面积约为38万平方米，其地下建筑为三层，地上为101层，总高度达492米的综合金融大楼环球金融中心的建筑功能划分为：B3F、B1F为地下设备层，B2F设为主变电所和地下停车场，1F、2F为大堂，2F、3F为店铺，3F~5F为会议中心，6~78F为办公层，79~88F为酒店，89~101F为观光设施层环球金融中心的供电基本上按建筑的上述几大功能分区，分别在B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F设置副变电所本工程为35KV供电，设计容量为12.5MVAx3=37.5MVA;10KV变电所，设计容量为1600KVAx14+1250KVAx48=86400KVA;10KV高压电机，设计容量为7000KW；10KV柴油发电机设计容量为2500KVAx4=10000KVA强电设计围：35KV/10KV/0.4~0.23供配电系统；备用发电机系统；蓄电池供电系统；低压干线配电系统；照明系统；动力配电系统；防雷接地系统。
本工程属于超高层建筑，供电负荷为一级，其中消防负荷、计算机通讯网络系统为一级负荷中的特别重要负荷，大楼需要重点保证的负荷，如生活水泵、生活电梯、机械停车库等设备以及特别重要的办公室、会议室、主要通道、总值班室的照明负荷按一级负荷供电；各主要的设备机房按二级负荷供电；其他无特殊要求的为三级负荷采用三路35KV的专线供电电源，35KV进线电源采用电缆经总体排管敷设，引至B2F的35KV用户主变电所当三路电源线中的任一路停电时，其他二路能保证对整幢大楼所有负荷供电，当第二路电源停电时，第三路能对楼消防设备及其他重要负荷供电本工程35KV用户变电所设在大楼的B2F层，主变电所设有35KV高压柜、变压器和10KVA高压配电柜主变电系统采用单母线分段，分列运行，不设联络开关，中压10KV设联络开关，中压电源切换纳入PLC切换系统，其中10KV副变电所分别设在B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F,各副变电所的供电围如下：B1F副变电所对应急用电供电，容量为250KVA+150KVA；B2F副变电所对B3F~5F供电，容量为1600KVAx14台;6层副变电所对6F~12F供电,容量为1250KVAx4台;18层副变电所对13F~24F供电,容量为1250KVAx6台;30层副变电所对25F~36F供电,容量为1250KVAx7台;42层副变电所对37F~48F供电,容量为1250KVAx7台；54层副变电所对49F~60F供电,容量为1250KVAx7台；66层副变电所对61F~77F供电,容量为1250KVAx6台;89层副变电所对78F~89F供电,容量为1250KVAx5台;90层副变电所对90F~101F供电,容量为1250KVAx6台。
各副变电所设有10KV高压柜、变压器及低压配电柜等，10KV系统采用单母线分列运行，中间设联络开关0.4/0.23KV低压侧采用单母线分段加手动联络方式，主开关与联络开关采用电气联锁加机械联锁，平时分列运行应急电源：在地下一层设置4台自备应急柴油发电机组，4台柴油发电机组能并网运行，同时对特别重要的负荷供电，以保证本工程所有消防设备，包括消防电梯、消防泵、喷淋泵、排烟风机、正压风机、防火卷帘门、应急照明、疏散指示灯、消防监控中心以及其他特别重要的负荷供电的可靠性应急柴油发电机组应始终处于准备启动状态，当有一路35KV市电中断供电时，机组处于准备启动状态，当二路35KV电源中断供电或三路35KV电源供电中断时，机组处于启动运行状态，10KV侧主开关自动切换，机组能在30秒能向消防负荷及特别重要负荷供电，机组电源与电力系统实施联络，但任何时候都不得与市网并列运行，市电恢复时，机组应自动退出工作，并延时停机，当10KV柴油发电机组投入运行后，非重要负荷自动切除EPS电源作为应急照明无瞬间断电备用电源1.2 本工程电气部分主要设备明细表NO．楼层设备名称设备尺寸(W*D*H)最大重量数量备注1B2F10KV高压受电柜900*2000*2200600Kg／1台2 2 10KV高压供电柜900*2000*2200600Kg／1台23 3 10KV变压器2200*1600*24004500Kg／1台14 4 10KV高压母线盘800*800*22005 低压柜900*2000*2200800Kg／1台7 6 低压柜切换盘900*2000*2200800Kg／1台7 7 柴油发电机(2500KVA)综合18000 Kg／1台4 8 EPS装置900*2000*2200800Kg／1台1 9 RS监视模块900*2000*2200800Kg／1台2 10 GP监视模块900*2000*2200800Kg／1台1 11B1F10KV高压受电柜900*2000*2200600Kg／1台5 12 10KV变压器盘2050*1350*2200800Kg／1台2 13 10KV变压器800*1350*15004000Kg／1台2 14 低压柜900*2000*2200800Kg／1台2 156F10KV高压受电柜900*2000*2200600Kg／1台14 16 10KV变压器盘2050*1350*2200800Kg／1台4 17 10KV变压器800*1350*15004000Kg／1台4 18 低压柜900*2000*2200800Kg／1台38 1918F10KV高压受电柜900*2000*2200600Kg／1台16 20 10KV变压器盘2050*1350*2200800Kg／1台6 21 10KV变压器800*1350*15004000Kg／1台6 22 低压柜900*2000*2200800Kg／1台44 2330F10KV高压受电柜900*2000*2200600Kg／1台17 24 10KV变压器盘2050*1350*2200800Kg／1台7 25 10KV变压器800*1350*15004000Kg／1台7 26 低压柜900*2000*2200800Kg／1台38 2742F10KV高压受电柜900*2000*2200600Kg／1台18 2810KV变压器盘2050*1350*2200800Kg／1台7 2910KV变压器800*1350*15004000Kg／1台7 30低压柜900*2000*2200800Kg／1台44 3154F10KV高压受电柜900*2000*2200600Kg／1台17 3210KV变压器盘2050*1350*2200800Kg／1台7 3310KV变压器800*1350*15004000Kg／1台7 34低压柜900*2000*2200800Kg／1台44 3566F10KV高压受电柜900*2000*2200600Kg／1台16 3610KV变压器盘2050*1350*2200800Kg／1台6 3710KV变压器800*1350*15004000Kg／1台6 38低压柜900*2000*2200800Kg／1台38 3989F10KV高压受电柜900*2000*2200600Kg／1台10 4010KV变压器盘2050*1350*2200800Kg／1台5 4110KV变压器800*1350*15004000Kg／1台5 42低压柜900*2000*2200800Kg／1台31 4390F10KV高压受电柜900*2000*2200600Kg／1台11 44 10KV变压器盘2050*1350*2200800Kg／1台6 45 10KV变压器800*1350*15004000Kg／1台6 46 低压柜900*2000*2200800Kg／1台37 1.3 工程特点1.3.1 本工程属超大型综合金融大楼，大楼地上101层，高度492米，建筑面积巨大，但施工场地狭小；强电设备安装施工与土建、结构、装饰、空调、弱电等其他专业施工配合要求高，综合协调管理难度大；1.3.2 本工程地处浦东繁华的商业中心陆家嘴，人流量和车流量大，对物流运输提出了较高要求；工程施工周期长，订货时间间隔长，要求设备到货时间准确； 1.3.3 本工程设备数量大、种类多，平面管理要求高，施工先后逻辑次序严格，必须按最高标准精心组织；1.3.4 本工程设备、材料垂直运输工作量大，B1F、B2F、6F、18F、30F、42F、54F、66F、89F、90F各楼层均设置有变电所，变配电设备众多，另外，竖向安装的电缆、桥架、铜排等材料亦数量巨大，因此，必须精确管理，定时定点吊装；1.3.5 本工程施工图深化设计工作量大,深化设计审批周期较长,且深化设计深度要求很高,需满足日方业主的要求；工程能否顺利开展,能否如期竣工,很大程度上决定于深化设计图纸能否按期提交并被业主批准。
1.4 工期、质量、安全目标1.4.1 工期目标合同工期37个月1.4.2 质量目标：工程质量合格1.4.3 安全目标：杜绝人身死亡事故，无重大机械设备事故，无重大火灾事故，争创无事故工程1.4.4 文明施工及环保减少施工噪音和环境污染，保护场公共设施，杜绝施工扰民现象1.5 施工关键本工程质量要求高，工程量大，施工周期长，综合配合协调要求高，施工先后逻辑次序严格，设备、材料垂直运输工作量大，施工时必须抓住重点，特别注意以下几个方面：1.5.1 对竖井电缆敷设将编制专题方案，并提出有效的安全防措施；1.5.2 35KV、10KV高压系统、柴油发电机组是整个大楼的能源核心，对其安装、调试和送电,将编制专题施工方案；1.5.3 本工程为超高层建筑，设备、材料垂直运输是工程顺利进行的关键点之一，对此将编制垂直运输计划第二章 施工组织容概要：阐述对本工程施工的组织及部署，项目管理班子的组织机构及职能分工及劳动力安排2.1 施工准备合同签定后，立即着手从。
