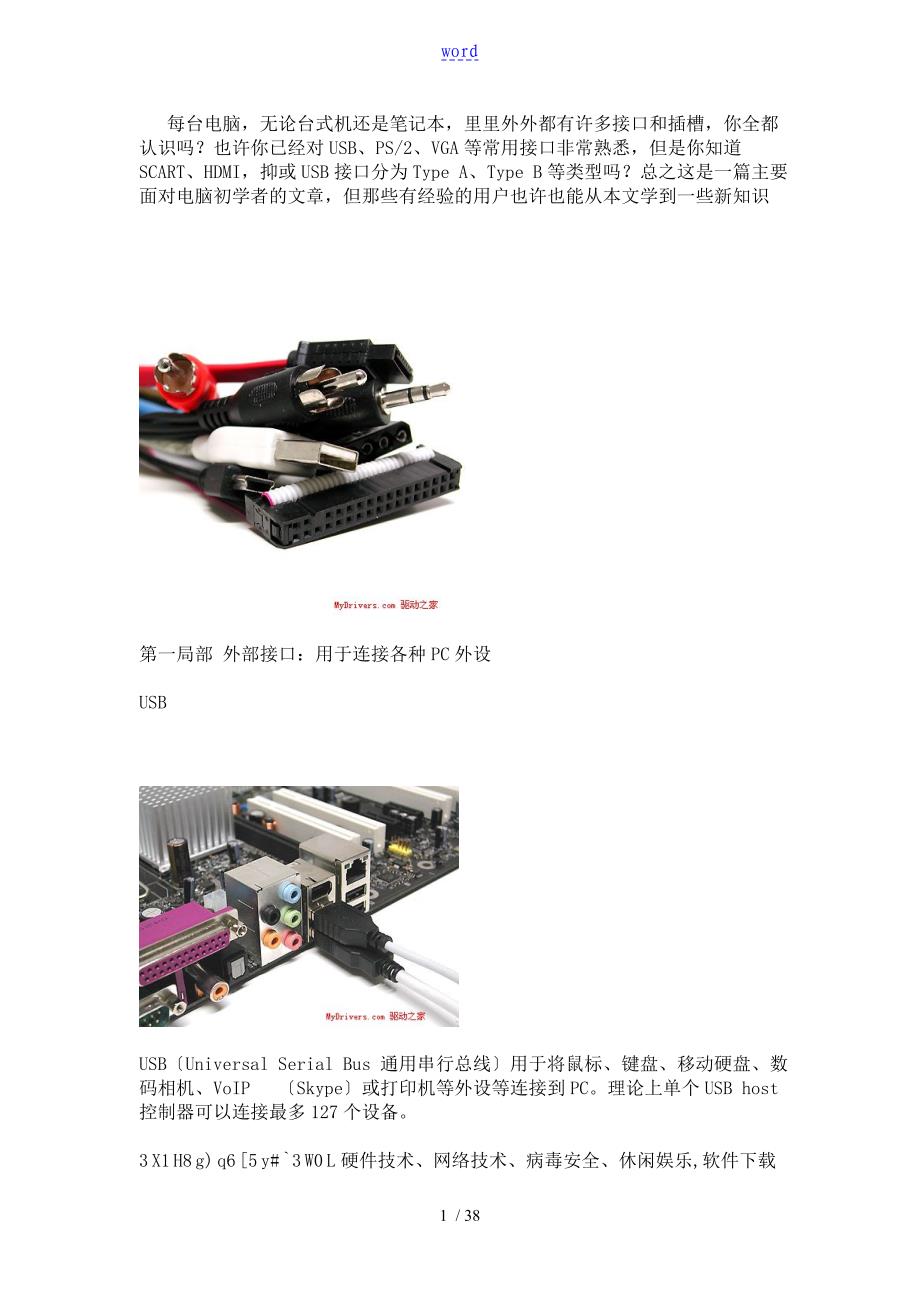

word每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一局部 外部接口：用于连接各种PC外设USB USB〔Universal Serial Bus 通用串行总线〕用于将鼠标、键盘、移动硬盘、数码相机、VoIP 〔Skype〕或打印机等外设等连接到PC理论上单个USB host控制器可以连接最多127个设备3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0如此提高到480Mbps注意：二者的物理接口完全一致，数据传输率上的差异完全由PC的USB host控制器以与USB设备决定USB可以通过连接线为设备提供最高5V，500mA的电力接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以与移动硬盘等左边接头为Type A〔连接PC〕，右为Type B〔连接设备〕USB MiniUSB延长线，一般不应长于5米 请认准接头上的USB标志USB别离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源〔500+500=1000mA〕你见过吗：USB接口的电池充电器比拟常见的USB转PS/2接口IEEE-1394/Firewire/i.Link IEEE-1394是一种广泛使用在数码摄像机、外置驱动器以与多种网络设备的串行接口，苹果公司又把它称作Firewire〔火线〕，而索尼公司的叫法是i.Link目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b 〔或Firewire-800〕所取代普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆Firewire-800设备使用的是9针线缆以与接口一头6针，一头4针的1394连接线1394扩展卡挡板，提供两个6针接口以与一个较小的4针接可提供电源的6针接头不提供电源的4针接头，一般用于数码摄像机以与笔记本电脑Cinch RCA〔复合视频，音频，HDTV分量〕这种接口通过同轴电缆传输多种电信号它们的功能可以容易地按接口颜色加以区分，见下表警告：音频SPDIF/复合视频〔FBAS〕，HDTV分量/音频右声道这两组接口的颜色可能容易搞混，请注意查看说明书，并注意HDTV分量接口总是3个一组。
不同颜色，传输不同信号的RCA线缆两种SPDIF〔数字音频〕接口：左边为RCA/同轴接口，右边是TOSLINK〔光纤〕接口 TOSKLINK光纤接口SCART - RCA转接器〔复合视频，双声道音频和S-Video〕，SCART请见下文详解硬左边是带颜色标示的PS/2接口，右边的没有颜色标示PS/2是一种古老的接口，广泛用于键盘和鼠标的连接现在的PS/2接口一般都带有颜色标示，紫色用于连接键盘，绿色用于连接鼠标有些主板上的PS/2接口可能没有颜色标示，别担心，插错接口并不会损坏设备，但此时鼠标键盘将无法工作，电脑也可能无法启动，很简单，将鼠标键盘对调一下接口肯定就对了前面提到的USB - PS/2转接器VGA显示接口显卡上的VGA显示接口显示器使用一种15针Mini-D-Sub〔又称HD15〕接口通过标准模拟界面连接到PC上通过适宜的转接器，你也可以将一台模拟显示器连接到DVI-I界面上VGA接口传输红、绿、蓝色值信号〔RGB〕以与水平同步〔H-Sync〕和垂直同步〔V-Sync〕信号显示信号线上的VGA接头电脑新款显卡一般都提供2个DVI接口，可使用一种DVI-VGA转接器来在两种接口之间转换。
术语表：VGA = Video Graphics Array 视频图像阵列DVI显示接口DVI是一种主要针对数字信号的显示界面，这种界面无需将显卡产生的数字信号转换成有损模拟信号，然后再在数字显示设备上进展相反的操作数字TDMS信号的优点还包括允许显示设备负责图像定位以与信号同步工作一块具备两个DVI端口的显卡，可同时连接两个〔数字〕显示器因为数字显示取代模拟显示的进程还比拟缓慢，目前这两种技术还处于并存阶段，现在的显卡通常可以支持双显示器广泛使用的DVI-I接口可以同时支持模拟和现实信号而少见的多的DVI-D接口只能输出数字信号，无法输出任何模拟信号许多显卡以与局部显示器都提供了DVI-I - VGA转接器，这样那些只提供15针D-Sub-VGA接头的老显示器也可以在DVI-I接口上继续工作DVI接口类型与其阵脚分布〔显卡上最经常使用的是DVI-I〕术语表：DVI = Digital Visual Interface 数字视觉接口硬RJ45，用于LAN和ISDN: 有线网络主要使用我们都很熟悉的双绞线进展互连现在，千兆以太网正在逐步取代百兆以太网网线主要有两种类型- 直通线，最广泛使用的双绞线- 交叉线，用于特殊情况下的连接使用直通线的网络设备一般连接到交换机〔switch〕或集线器〔hub〕上，如果想要直接连接两种同类设备，比如两台PC，如此可以使用交叉线而无需通过交换机或集线器。
PCI网卡上的RJ45接口网卡使用LED指示灯来表示网络活动状态RJ11，用于Modem和 笔记本上的RJ11接口用于德国 的RJ11转接器今后各国自定义的 接口规X将逐渐消失S-Video线显卡上的S-Video端口用于连接TV和VCR的SCART接口前面已经提到过的SCART - RCA转接器〔复合视频，双声道音频和S-Video〕HDMI是一种19针Type A接口HDMI-DVI转接线主板上的4个SATA接口许多SATA数据线末端带有保护套，防止娇嫩的金手指受损多种形式的SATA电源线SATA电源接头各种颜色的数据线尽管SATA主要设计为PC机箱内使用，但也出现了许多让SATA变为外部接口的产品目前的SATA硬盘一般有两种电源接口，可以使用传统的D型电源接头目前的SATA硬盘一般有两种电源接口，可以使用传统的D型电源接头硬件或者使用SATA专用的电源接头ATA/133 (Parallel ATA，UltraDMA/133或E-IDE) 这是一种用于连接硬盘和光驱〔CD和DVD〕的并行总线，也称作Parallel ATA〔并行ATA〕最新版本的并行ATA使用40针，80线的扁平数据线来连接主板和驱动器。
每条数据线最多可以连接2台设备，需要将设备分别设置为主盘〔master〕和从盘〔slave〕，这样的设置一般通过驱动器上的跳线实现IDE数据线，注意接头上的突起以与缺少一个针孔连接一台DVD光驱： 数据线的红色边缘总是靠近电源线ATA/133接口：上为2.5″硬盘，下为是3.5″硬盘想在台式机上使用2.5″笔记本硬盘可以使用这样的转接器AGP 图形加速接口 带固定夹的AGP插槽目前大多数显卡都使用图形加速接口〔AGP〕，少数电脑〔大多历史悠久〕还在使用PCI接口显卡而新一代的PCI Express (PCIe)接口来势汹汹，大有取代AGP之势注意：PCI Express为串行总线，而PCI〔不带Express〕是并行总线，二者完全不同上为AGP显卡下为PCI Express显卡，注意二者金手指局部的显著不同工作站主板采用AGP Pro插槽，能为电源需求很大的OpenGL显卡提供额外电力，同时这种接口也可接插主流显卡不过，AGP Pro没有被广泛承受，目前的高端显卡要么采用独立的电源供给，要么在显卡上设计额外的电源接口高端显卡通过传统的4针或6针D型电源接口提供额外供电PCIe显卡上常见的Molex 6针电源接口PCI Express：串行总线PCI Express X16插槽〔图片上方〕和2个2 PCI Express X1插槽〔图片下方)用于nVIDIA SLI显卡的PCI-Express双插槽，中间是一个较小的PCI Express x1插槽PCI Express是一种串行总线，而PCI-X〔请见下文详解〕或PCI都是并行总线接口。
H- d2 S F% I: C/ Y: d星星电脑技术论坛PCI Express (PCIe)是用于显卡的最新接口界面，也可用于连接其它板卡，不过目前此类板卡还非常少理论上，PCIe X16能提供接近两倍于AGP 8X的单向传输带宽，但实际上，带宽上的优势并未被当今的显卡完全利用AGP显卡〔图片上方〕和PCI-Express显卡〔图片下方〕如下图从上到下依次为：PCI Express x16，两个PCI，PCI Express x1PCI和PCI-X：并行总线PCI是用于连接PC各种板卡的总线标准，比如网卡、Modem卡、声卡和视频编辑卡等等主流主板上大多采用32位，33MHz，2.1版的PCI接口，可以提供最高133MB/s的带宽有些主板还具备66MHz的2.3版PCI，不过目前符合该规X的产品不多 并行PCI总线的另一个开展方向是PCI-X这种插槽在工作站和服务器主板上很常见，SCSI控制器和多端口网卡需要这种高带宽界面举例来说，64位，133MHz的PCI-X 1.0可以提供1GB/s的带宽PCI2.1规X目前支持3.3V电压插槽左边的分隔能防止老型号5V PCI板卡〔图中所示〕的错误插入这X显卡金手指左侧有缺口，能正确插入3.3V PCI插槽插入64位PCI-X插槽的RAID控制卡如下图上方为一条32位PCI插槽，下面是3条64位PCI-X插槽，最下方的绿。
