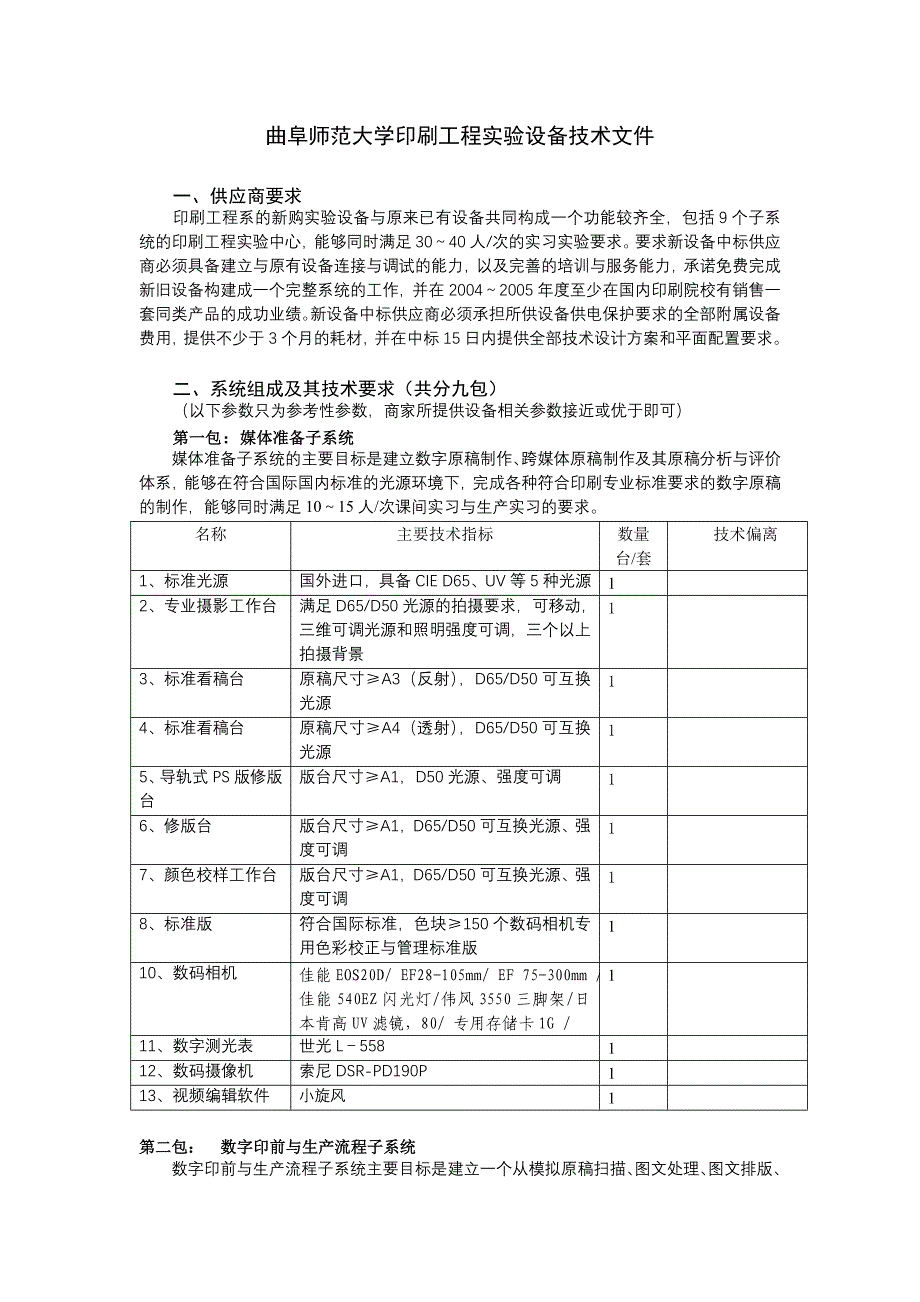

曲阜师范大学印刷工程实验设备技术文件一、供应商要求印刷工程系的新购实验设备与原来已有设备共同构成一个功能较齐全，包括 9 个子系统的印刷工程实验中心，能够 同时满足 30～40 人/ 次的实习实验要求要求新设备中标供应商必须具备建立与原有设备连接与调试的能力，以及完善的培训与服务能力，承 诺免费完成新旧设备构建成一个完整系统的工作，并在 2004～2005 年度至少在国内印刷院校有 销售一套同类产品的成功业绩新设备 中标供应商必须承担所供 设备供电保护要求的全部附属设备费用，提供不少于 3 个月的耗材，并在中标 15 日内提供全部技 术设计方案和平面配置要求二、系统组成及其技术要求（共分九包）（以下参数只为参考性参数，商家所提供 设备相关参数接近或 优于即可）第一包：媒体准备子系统媒体准备子系统的主要目标是建立数字原稿制作、跨媒体原稿制作及其原稿分析与 评价体系，能够在符合国际国内 标准的光源环境下，完成各种符合印刷专业标准要求的数字原稿的制作，能够同时满足 10～ 15 人/ 次课间实习与生产实习 的要求名称 主要技术指标 数量台/套技术偏离1、标准光源 国外进口，具备 CIE D65、UV 等 5 种光源 12、专业摄影工作台 满足 D65/D50 光源的拍摄要求，可移动，三维可调光源和照明强度可调，三个以上拍摄背景13、标准看稿台 原稿尺寸≥A3（反射），D65/D50 可互换光源14、标准看稿台 原稿尺寸≥A4（透射），D65/D50 可互换光源15、导轨式 PS 版修版台版台尺寸≥A1，D50 光源、强度可调 16、修版台 版台尺寸≥A1，D65/D50 可互换光源、强度可调17、颜色校样工作台 版台尺寸≥A1，D65/D50 可互换光源、强度可调18、标准版 符合国际标准，色块≥150 个数码相机专用色彩校正与管理标准版110、数码相机 佳能 EOS20D/ EF28-105mm/ EF 75-300mm /佳能 540EZ 闪光灯/伟风 3550 三脚架/日本肯高 UV 滤镜，80/ 专用存储卡1G /111、数字测光表 世光 L－558 112、数码摄像机 索尼 DSR-PD190P 113、视频编辑软件 小旋风 1第二包： 数字印前与生产流程子系统数字印前与生产流程子系统主要目标是建立一个从模拟原稿扫描、图文处理、 图文排版、RIP、拼大版、打 样、CTF、CTP 的集成体系，能 够实现国内印前生 产的主要工艺流程，完成符合印刷专业生产要求的产品样本，能 够同时满足 30～35 人 /次课间实习与生产实习的要求。
名称 主要技术指标 数量台/套技术偏离1、高精度专业扫描仪 3×8000 线性 CCD，Dmax≥4.3，ΔD≥4.0，XY 自动缝合技术，光学分辨率≥5600×14000，满足透反射连续调稿、线条稿、半色调稿扫描与网点扫描，扫描幅面≥305×450mm ，扫描速度≥45p/h，RGB&CMYK 扫描，SOOM 技术并满足 5 人以上同时独立分色作业，含上油稿架与标准稿12、热敏式直接制版机（含冲版机）最大输出幅面≥540×390 ，最小输出幅面≤330×400mm，支持 PS、PDF、1bitTiff，具 备高精细多种加网网点技术，输出分辨率 ≥ 2400 dpi ，最大挂网线数：≥340 线 ，适配各种不同厚度印版，输出印版速度≥ 10p/h ，重复精度：≤±5µm，绝对套准精度：≤±20µm 激光，具 备温度补偿功能；冲版机自动温控、自 动补偿、速度、毛刷转速可调，温控误差≤±0.5℃，补偿误差≤5％13、PDF 智能化工作流程支持 JDF 文件和 CIP4 标准，支持PS、PDF、1bitTiff，支持调幅加网、调频加网技术和数码打样，具有色彩管理功能和 质量管理功能，支持多种拼大版数据，全自动陷印，支持CIP3/4,作业自动化管理，生产 流自动优化排序，满足 30 以上同时作业，智能化折手，数码打样文件控制，网络客户端的权限和管理控制，多功能 PDF 修改插件，数据库的报表自动统计生成，多服务器协同工作，工作流程的作 业可指定给1不同网络用户进行远程数码打样、循 环修改和签样，可输出各种通用格式（TIFF,JPEG,EPS,DCS,TIFF/IT,CT,PostScript level 2 and 3,HPRTL,PDF,PJT,JDF……），满足包装印刷作业要求4、印前网络工作流程高性能 RIP，支持 PS、PDF、1bitTiff，自动折手，高性能版面规划，数码打样文件控制，满足 30人以上同时作业； 15、专业书刊拼大版软件自由拼大版、自动折手拼版、 满足 10 人以上同时作业；106、盒型设计软件各种盒型生成、拼大版 、联晒、精确陷印，满足 10 人以上同时作业；107、生产规划软件版式设计、自动创建模板与作 业，可 实现网络化印刷及其管理，满足 JDF 作业要求18、墨区预设定控制软件支持 CIP3 的油墨预设、油墨分区显示 19、UPS 在断电情况下，可满足 CTP 设备 10 分钟以上的工作，功率≥6000VA，输入电压:190 —250V ，输入频率：45-55HN， 输出电压 ：220V，输出频率：50HN110、空压机无油空气压缩系统，空气洁净 度:0.01PPF 以上，噪音:80 分贝以下，空气流量:0.64m 3min压力：0.7-0.8MPA1第三包： 网络与服务器名称 主要技术指标 数量技术偏离计算机 AMD/256M DDR/80G/DVD/集成显卡/集成网卡 17”纯平20MAC 工作站扫描PowerMac G5/Dual 2G(M9747) 1G RAM /160G SATA HDD/DVD-R/CD-W/显卡：64M NVIDIA Geforce 5200/内置 10/100/1000BASE –T/Apple pro 键盘，鼠标/IEZD795 显示器1MAC 工作站排版Apple iMac (M9843CH/A)17” 1.8Ghz/G5/512/160/BT/AP/Combo4显示器 ViewSonic G76F+SB 17” CRT 4文件服务器 塔式/Inter Xecn3.0G/ECC 1G/10K 转 SCSI 72.8G*1+146G*1/48X CDROM /千兆网卡/725W 电源1流程服务器 塔式/Inter Xecn3.0G*2/ECC 2G/10K 转 SCSI 72.8G*2/48X CDROM /千兆网卡/725W 电源1DVD 刻录机 16X DVD 刻录机 1USB 移动硬盘 80G 移动硬盘 2网络交换机 24 口 10/100/1000M 交换机 1网络机柜 1.2 米 1工程材料及费用一批网络综合布线工程、网线、接口模块、面板、语音模块1第四包： 数码打样子系统数码打样子系统主要目标是建立一个满足色彩管理和的与印前生产流程配套的集成体系，能够实现国内主要印前生 产工艺流程的各种打样要求，完成符合印刷专业生产要求的产品样张（合同样＋篮纸），能 够同时满足 10～15 人/ 次课间实习与生产实习的要求。
名称 主要技术指标 数量 技术偏离数码打样系统1、基于 ICC 跨平台式（MAC 和 PC）数码打样软件， 真网点技术、内置专色校正模块（含专色 库）， 软件客户端和服务器端分离，支持 EPSON 7600 以上打印机，可接受 1-bit TIFF 文件；2、EPSON7600 以上数码打样机3、实现篮纸打样4、实现合同打样与远程打样5、适用 EPSON、EasiColor 数码打样纸、EPSON 墨水、以及替代墨水6、控制主机 PC（联想 P4 2.4G/RAM256M/HD80G）1第五包： 胶印机（印刷子系统）印刷子系 统包括 传统胶印和数字印刷两个主要部分，主要目 标是建立一个与印前生产流程配套，能够满足学生各种 实习和实验的体系，能 够实现 国内主要印刷产品的印刷生产，实现学生掌握符合印刷专业生产产品要求的样本印制，能够同时满足 6～12 人/次课间实习与生产实习的要求名称 主要技术指标 数量/套技术偏离胶印机 四开单色胶印机 1第六包： 数码印刷机（印刷子系统）名称 主要技术指标 数量/套技术偏离数码印刷系统 A3 317X459mm，60A4/分，3600 A4/时，1200X1200dpi，支持主要排版数据格式，含扫描、复印，自动分页； 1②数码 彩色打印机A3 24 页/分，四色色粉转印，支持主要排版数据格式，自动分页1③系统 控制器 作业管理、作业处理、拼版折手、 输出管理和状态监控等功能；专门 RIP 支持和处理各种前端文件格式2第七包： 印后加工子系统印刷加工子系统包括折页、装 订和表面整饰三个主要部分，主要目标是建立一个与印前印刷生产流程配套，能够满足学生各种印后加工 实习和实验 的体系，能 够实现国内主要印刷产品的印后加工生产，实现学生制作符合印刷 产品要求的 样本，能 够同时满足 10～15 人/次课间实习与生产实习的要求。
名称 主要技术指标 数量台/套 技术偏离切纸机 IDEAL6550－95EP 1环订机 REXEL CB 1无线胶订机 HY400/500 1平/骑订机 瑞特 106 双头 1复膜机 巨山 355Q 1折页机 日本内田 15C 1精装书壳机 SK950 1精装压槽机 JY520 1烫金机 HP2300 1第八包：色彩测量与色彩管理子系统色彩测量与色彩管理子系统包括印刷色彩测量、印版 测量、色彩管理和专色配色四个主要部分，主要目标是建立一个与印前印刷生 产流程配套，能够数字化控制印刷生产各个环节质量和色彩还原的集成体系，能 够实现国内主要印刷产品生 产工艺的色彩管理、 质量控制以及质量评价，使学生能够评价各种生 产工艺和作业条件的水平，能够同时满足 10～15 人/次课间实习与生产实习的要求名称 主要技术指标 数量台/套技术偏离1、透射密度计测量范围：0-6.0D，重复精度≤±0.01D；测量准确度≤±0.5%；三个可选测量孔径（1mm、2mm、3mm）；具备密度与网点校正,便携式12、印版检测仪 支持 ISO9000，可测量网点直径以及 10-50um 调 1频网点，测量网线数范围 65-380lpi，配有 连接电脑的校正软件与标准校正板，以及 PQS 印版质量控制软件3、反射密度计 测量密度范围 0-3.0D，测量时间≤0.5 秒，测量孔径 1.6mm，内置印刷特性曲 线功能； 14、反射密度计伸缩式测量头，测量密度可与其它密度 仪校正一致，可检测印版网点；测量 时间≤0.8 秒，15、分光光度仪采用衍射光栅，可显示光谱反射曲 线，每 10 秒重复测量一次的CIELABΔE≤0.02（D50，2 度视场），光谱范围380nm-730nm，测量专色密度≥8 色， 测量密度可与其它密度仪校正一致，内置 PANTONE 专色库、校正板自动校正、自动选择滤镜 （正常、偏振光、D65），配有 QC 软件，可显示 测量平均值16、色彩管理系统套件支持 ICC4 规范的全自动平台式 测量，衍射光栅技术，可测量不同承印介 质（薄膜、瓦楞 纸、铁皮、绢布等），内置显示器校正模块、扫描仪校正模块、Kodak IT8 标版、RGB 输出模块、 数码相机色彩管理模块、CMYK 输出模块与高保真输出模块，可加载环境光参数，可整体评价密度、色差，测量光谱范围 380nm-730nm，重复误差ΔE≤0.03 （DE*Lab，D50 2 °），可采用 XY 自动测量和单点测量，三维立体显 示色域， ICC 特性文件编辑17、显示器校正仪可测量现场光参数（色温、显色力指数等），校正CRT 和液晶 显 示器18、油墨配色系统软件人工智能化的专色密度测量（可测量墨层厚度的影响）、内置基本色彩数据库以及基于基本数据 库的油墨配。
