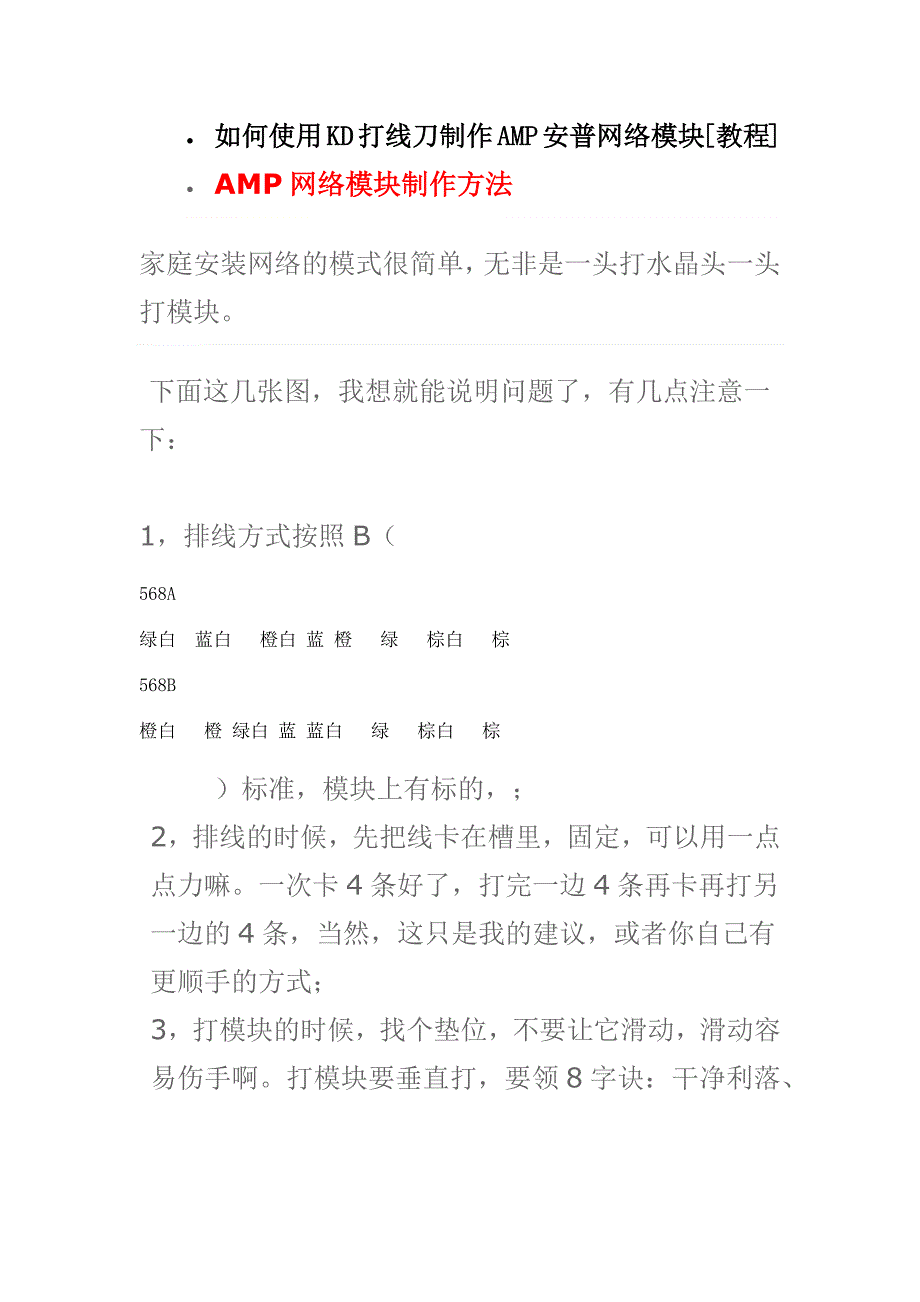

如何使用如何使用 KDKD 打线刀制作打线刀制作 AMPAMP 安普网络模块安普网络模块[ [教教程程] ] AMP 网络模块制作方法网络模块制作方法家庭安装网络的模式很简单，无非是一头打水晶头一头打模块下面这几张图，我想就能说明问题了，有几点注意一下：1，排线方式按照 B（568A绿白 蓝白 橙白 蓝 橙 绿 棕白 棕 568B橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 ）标准，模块上有标的，；2，排线的时候，先把线卡在槽里，固定，可以用一点点力嘛一次卡 4 条好了，打完一边 4 条再卡再打另一边的 4 条，当然，这只是我的建议，或者你自己有更顺手的方式；3，打模块的时候，找个垫位，不要让它滑动，滑动容易伤手啊打模块要垂直打，要领 8 字诀：干净利落、一刀到位正确的打下去，是会听到很清脆的声音的，同时会切断多余的线头；4，打完后，仔细看看自己的作品，每一支线，是否都卡到位了也可以用测试仪测试一下，是否 8 支都通；5，一个模块如果被打多几次，那绝对不是好事，金属片开裂，那就 over 了，要想保持 99%或以上的接通率，其实跟很多因素有关，比如：技术员、工具、网线质量、模块质量、预留线长短、垫位位置等等。
100M、1000M 网卡连线的排线制作方法100M、1000M 网卡连线的排线制作方法5 类线(100m)的制作：a: 绿白（3）、绿（6）、橙白（1）、蓝（4）、蓝白（5）、橙（2）、棕白（7）、棕（8）b：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）常见为：b－b 用于连接 Hub、交换机、路由器等设备常见对拷线：a－b（1-3、2-6 交叉）用于网卡到网卡的直接6 类线的制作（千兆线）：a：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）b:绿白（3）、绿（6）、橙白（1）、棕白（7）、棕（8）、橙（2）、蓝（4）、蓝白（5）常见为：b－b 用于连接 Hub、交换机、路由器等设备常见对拷线：a－b（1-3、2-6、4-7、5-8 交叉）－（与 100m 的不同）以 25 对线缆为例子说明： 线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜 色顺序分别为蓝、橙、绿、棕、灰，既所有的线对 1—25 对的排序为白蓝、白橙、白绿、 白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰 对于 100 对线缆里面用以 25 对线缆为例子说明： 线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜 色顺序分别为蓝、橙、绿、棕、灰，既所有的线对 1—25 对的排序为白蓝、白橙、白绿、 白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
对于 100 对线缆里面用蓝、橙、绿、棕四色的丝带分成四个 25 对分组每个分组在按上面 2 5 对接线方式按颜色排线,采用十针打线刀断线,再对应用十针打线刀打上四对\五对连接模块就可以主干颜色顺序：白、红、黑、黄、紫水平颜色顺序：蓝、橙、绿、棕、灰） 电缆的分法线缆分为 50 对 2 把 13 对 2 把 12 对100 对 4 把 13 对 4 把 12200 对 8 把 13 对 8 把 12主色系 蓝、橙、绿、棕、灰辅色系 白、红、黑、黄、紫首先猜分色带色带顺序： 白蓝、白橙、白绿、白棕、白灰红蓝、红橙、红绿、红棕、红灰黑蓝、黑橙、黑绿、黑棕、黑灰黄蓝、黄橙、黄绿、黄棕、黄灰紫蓝、紫橙、紫绿、紫棕、紫灰按一排的 5 对的打法 从白蓝色带中取出 (白蓝、白橙、白绿、白棕、白灰)第二排的 5 对 从白蓝色带中取出 (红蓝、红橙、红绿、红棕、红灰)第三排的 5 对 从白蓝色带中取出 (黑蓝、黑橙、)从白橙色带中取出 (黑绿、黑棕、黑灰)第四排的 5 对 从白橙色带中取出 （黄蓝、黄橙、黄绿、黄棕、黄灰）第五排的 5 对 从白橙色带中取出 （紫蓝、紫橙、紫绿、紫棕、紫灰）辅助色系打完一遍从头再继续开始以此类推打完电缆网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网络模块怎么打网络模块怎么打 来源： 作者： 发布时间：2008-05-08 北京深万科技有限公司，您身边的弱电专家！技术热线：400-650-6618 关键词：网络接线方式 网络模块 安装图解 网络模块接线顺序家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过 PVC管和终结在 86 底盒。
但网络线是一个信息点一根网线，中间不允许续接，一线走到底这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是 RJ45 信息模块的安装下面分别讲述：信息模块的安装信息模块的安装 这里指的是 RJ45 信息模块，满足 T-568A 超五类传输标准，符合 T568A 和 T568B 线序，适用于设备间与工作区的通讯插座连接信息模块的端接方式的主要区别在下述的 T568A 模块和 T568B 模块的内部固定联线方式两种端接方式所对应的接线顺序如下表所示： 引脚号12345678T586A 模式白绿绿白橙蓝白蓝橙白棕棕T586B 模式白橙橙白绿蓝白蓝绿白棕棕1．需打线型．需打线型 RJ45 信息模块安装信息模块安装RJ45 信息模块前面插孔内有 8 芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排A 排表示 T586A 线序模式，B 排表示 T586B 线序模式这是最普通的需打线工具打线的 RJ45信息模块。
网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网络网络模块怎么打模块怎么打具体的制作步骤如下：具体的制作步骤如下：第 1 步：将双绞线从暗盒里抽，预留 40 厘米的线头，剪去多余的线用剥线工具或压线钳的刀具在离线头 10 厘米长左右将双绞线的外包皮剥去如图所示网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网络网络模块怎么打模块怎么打第 2 步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网网络模块怎么打络模块怎么打第 3 步：全部线对都压入各槽位后，就可用 110 打线工具（下图）将一根根线芯进一步压入线槽中网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网网络模块怎么打络模块怎么打110 打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。
这里千万注意以下两点：刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了若新买的好刀具在冲击的同时，应能切掉多条的线芯，若不行，我冲击几次，并可以用手拧掉，如图所示网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网网络模块怎么打络模块怎么打第 4 步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上2．免打线型．免打线型 RJ45 信息模块安装信息模块安装免打线型 RJ45 信息模块的设计便于无需打线工具而准确快速地完成端接，没有打线柱，而是在模块的里面有两排各四个的金属夹子，而锁扣机构集成在扣锁帽里，色标也标柱在扣锁帽后端，端接时，用剪刀裁出约 4CM 的线，按色标将线芯放进相应的槽位，扣上，再用钳子压一下扣锁帽即可（有些可以用手压下，并锁定）扣锁帽确保铜线全部端接并防止滑动，扣锁帽多为透明，以方便观察线与金属夹子的咬合情况，如图所示网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网络网络模块怎么打模块怎么打网络模块条的安装网络模块条的安装家庭信息接入箱里的网络模块条有两种：第一种是网络模块条的背面和正面一样是 RJ45 插孔；第二种是较正规的信息模块式，也就是说模块条上的插孔其实就是若干个 RJ45 信息模块。
前者是为了简化端接模块条，免打模块，只需打上水晶头插上就可以，后者则需要如上述打信息模块那样用 110 打线工具打线端接双绞线这里只讲一下第一种网络模块条的背面是 RJ45 插孔的端接方法，第二种就不再累述拧松连接网络模块区的两个螺丝，露出模块背面接线部分，将引入箱体的 5 类线修剪预留 40 厘米长度，压接上 Rj45 水晶头后，插入话音/数据连接模块背面的对应插孔，并做好标记，这样，就完成了房间信息插座到家居通话音/数据连接模块的连接网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网网络模块怎么打络模块怎么打下面介绍 RJ45 水晶头的压接方法：上面信息模块我们按 T568A 标准打线，所以这里的水晶头也是按 T568A 标准压接将 5 类双绞线外皮剥掉 2 厘米，绞开线对拉直，按 T568A 标准线序将各色线紧密平行在手上排列，再留约 1 厘米，裁平线头左手抓住水晶头，右手小心地将排好 T568A 标准线序的网络插入水晶头，注意水晶头里有槽位的，只容一条线芯通过，一线一槽才插得进去右手要尽力插入，并同时左右摇一摇，以求让线芯插到尽头，并在尽头也平整这一点可以从水晶头的端面看得出来的，若能见到全数八根铜线的亮截面，说明已经插到尽头，否则抽出重来，并可能要再次修剪线头。
当见到全数八根铜线的亮截面以后，就可以用 Rj45 压线工具压接即成，压接时，也要有意识的向钳了顶线，压接完后，还要再看一下八根铜线的亮截面是否还见到，见不到可能就是不成功见下图：网络模块怎么接网络模块怎么接,网络模块的接法网络模块的接法,网网络模块怎么打络模块怎么打总总 结：结：家装布线中网络接口模块的安装是一个技术活，还要用到专用的打线工具，压线钳等，没有工具是办不到的有了工具后，还要遵循 A 标或 B 标的线序标准端接模块，并掌握一些操作技巧才能使网络布线连接成功双绞线线序分类及网络测试详细讲解双绞线线序分类及网络测试详细讲解【【连接方面连接方面】】 Post By：2007-4-29 13:40:00 [只看该作者] 贴子已被锁定双绞线一般有三种线序：直通（Straight-through） ，交叉（Cross-over）和全反（Rolled） 1. 直通（Straight-through）线一般用来连接两个不同性质的接口一般用于：PC to Switch/Hub，Router to Switch/Hub直通线的做法就是使两端的线序相同，要么两头都是 5[font=隶书]68A 标准，要么两头都是 568B 标准。
Hub/Switch Host 1 1 2 2 3 3 6 6 2. 交叉（Cross-over）线一般用来连接两个性质相同的端口比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router做法就是两端不同，一头做成 568A，一头做成 568B 就行了 Hub/Switch Hub/Switch 1 3 2 6 3 1 6 2 3. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口。
