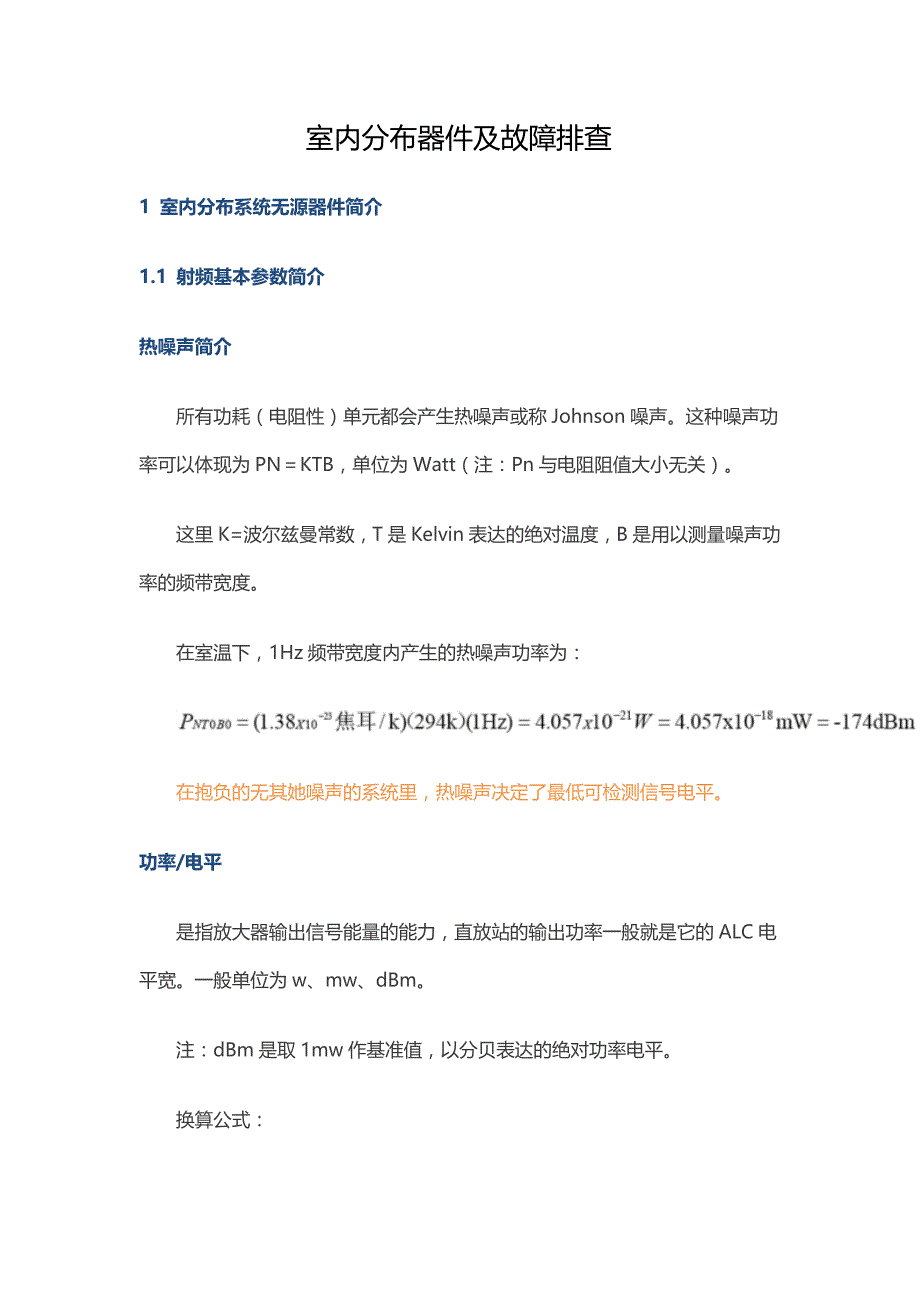

室内分布器件及故障排查1 室内分布系统无源器件简介1.1 射频基本参数简介热噪声简介所有功耗（电阻性）单元都会产生热噪声或称Johnson噪声这种噪声功率可以体现为PN＝KTB，单位为Watt（注：Pn与电阻阻值大小无关）这里K=波尔兹曼常数，T是Kelvin表达的绝对温度，B是用以测量噪声功率的频带宽度在室温下，1Hz频带宽度内产生的热噪声功率为：在抱负的无其她噪声的系统里，热噪声决定了最低可检测信号电平功率/电平是指放大器输出信号能量的能力，直放站的输出功率一般就是它的ALC电平宽一般单位为w、mw、dBm注：dBm是取1mw作基准值，以分贝表达的绝对功率电平换算公式：电平（dBm）=10lg功率（mw）1（mw）5w 10lg5000=37dBm 10w 10lg10000=40dBm 20w 10lg0=43dBm从以上不难看出，功率每增长一倍，电平值增长3dBm增益是指放大器性工作状态下对信号的放大能力,即放大倍数，单位可表达为分贝（dB）即：dB=10lgA（A为功率放大倍数）是指放大器性工作状态下对信号的放大能力插损当某一器件或部件接入传播电路后所增长的衰减，单位用dB表达。
带内波动是指在有效工作频带内最大和最小电平之间的差值工作带宽器件应用中最高频率与最低频率的差值噪声系数噪声系数定义为系统输入信噪功率比（SNR0）与输出信噪功率比（SNR1）的比值噪声系数表征了信号通过系统后，系统内部噪声导致信噪比恶化的限度噪声系数越小越好噪声系数、增益与输出线性属放大器的三个基本属性线性线性一般用来度量放大器使信号形状失真的限度一般规定放大器工作性工作环境中，即输入与输出的信号完全同样，只是工作幅度被放大或缩小互调互调是指非线性射频线路中，两个或多种频率混合后所产生的噪音信号互调产生的本来并不存在“错误”信号，此信号会被系统误觉得是真实的信号互调可由有源元件（无线电设备、二极管）或无源元件（电缆、接头、天线、滤波器）引起互调产生的因素构件材料由于磁滞的关系，铁质材料是属非线性的材料不纯电镀问题接触区域/电流密度触点压力隔离度本振或信号泄漏到其她端口的功率与原有功率之比，单位为dB 1.2 无源器件简介功率分派器1）按照构造分类:微带/腔体功分器2）按照输出端口分类:二、三、四路功率分派器按照器件使用频段分类:806～960MHz 频段 806～2200MHz频段806～2500MHz频段 1710～2500MHz频段功分器是一种将一路输入信号能量提成两路或多路输出相等能量的器件，也可反过来将多路信号能量合成一路输出，此时也可称为合路器。
一种功分器的输出端口之间应保证一定的隔离度功分器一般为能量的等值分派，通过阻抗变换线的级联与隔离电阻的搭配，具有很宽的频带特性功分器基本分派路数为2路、3路和4路，通过它们的级联可以形成多路功率分派插入损耗：器件直通损耗，其计算公式为所有路数的输出功率之和与输入功率的比值，或单路的实际直通损耗减去抱负的分派损耗，一般抱负分派损耗由下式获得： 抱负分派损耗（dB)=10log(1/N) N为功分器路数在分布系统中，功分器作为下行信号来说是个功率分派器，对上行信号来讲又是个(小信号)合路器功率分派器上标注的功率是指输入端口的最大输入功率，而作为(小信号)合路器来讲，不能在输出端口按标注的功率输入信号典型的二路功分器有微带（Wilkinson）和腔体（电抗）两种，两者各有长处，本阐明论述两者的区别：①腔体功分器和微带功分器的特点：腔体功分器是同轴构造，它将输入的50Ω阻抗变换为25Ω（使用内外导体的不同比率），25Ω阻抗可以良好的与两个输出50Ω的并联阻抗匹配微带功分器一般用带状线构造设计，由一对1/4波长阻抗为70.7Ω的带状线构成，输出端口之间串联一种100Ω的电阻②插损是每个无线分布系统设计的天敌腔体功分器的内导体的材料用黄铜，表面镀银，外壳用铜或铝，用空气介质， 可以觉得是损耗最小的传播线（除超导），损耗一般为0.05 dB或更小，但一般标为0.1 dB，由于要测试这样小的插损非常困难。
微带功分器采用微带板设计，具有固有的0.3 到0.5 dB的损耗，听起来并不大，但通过多种功分器的累积，成果是很大的③系统的可靠性和安全性对微带功分器来说，如果一种电缆或天线损坏，也许导致功分器的开路或短路但由于输出间有隔离，一种臂的问题不会影响到另一臂而腔体功分器没有电阻可烧，因此一旦产生开路或短路，其可立即恢复正常工作功分器为什么不能作大功率合路器使用？ 一般来讲，功分器也可以作合路器使用区别在于承受的功率不同以二功分器为例阐明如图：作为功分器来讲，信号从IN输入，当信号达到A、B二点时为同频同相信号因此R上无电流流过即无功率损耗信号被平均分派到out1和out2上而此时的功率容量重要取决于微带线承载的功率固然R值的选用还应考虑out端开路、短路状况由于功分器一般采用微带构造，平衡电阻R一般取值不大且散热面也不够大因此功分器不适宜作大功率合成使用而两个大功率的载波信号合成建议采用3dB电桥由于3dB电桥可采用腔体构造，且可采用大功率外接负载适合大功率信号合成使用耦合器在室分系统中, 往往需将一路射频信号功率按比例提成几路, 这就是功率分派问题实现这一功能的元件称为功率分派元器件即耦合器。
微带定向耦合器（5dB/6dB/7dB/10dB/15dB/20dB/25dB/30dB/40dB/50dB）腔体定向耦合器（5dB/6dB/7dB/10dB/15dB/20dB/25dB/30dB/40dB/50dB）若按照使用频段划分: 1）806～960MHz 频段定向耦合器2）806～2200MHz频段定向耦合器3）806～2500MHz频段定向耦合器4）1710～2500MHz频段定向耦合器耦合器几种核心指标：耦合度插入损耗隔离度功率容量工作频带腔体的特点 腔体耦合器与微带耦合器：相比最大长处是插入损耗小由于损耗少及导热面积大，它的承载功率也较微带器件要大得多此外，由于耦合带的截面积较大，在制造工艺中，可以采用接插件与耦合带线螺纹连接，使连接的可靠性大为增长，无虚焊的也许性，虽然连接件内导体松动也不至影响器件的使用腔体功分器与微带功分器：相比最大长处是插入损耗小无隔离电阻的腔体功分器使室内分布系统的可靠性提高衰减器在相称宽的频段范畴内一种相移为零、其衰减和特性阻抗均与频率无关的常数，由电阻元件构成，其重要用途是调节电路中信号大小、改善阻抗匹配衰减器可以分为两种类型：固定的和可变的。
一般工程上我们多采用固定衰减器目前我们多采用的有5dB、10dB、15dB、20dB、30dB、40dB等衰减器我们最关注的指标是衰减大小、功率容量大小等负载终端在某一电路（如放大器）或电器输出端口，接受电功率的元器件、部件或装置统称为负载对负载最基本的规定是阻抗匹配和所能承受的功率无源器件生产的工艺规定无源器件相对有源来讲由于构成无源器件的原件非常之少，因此它的生产相对简朴，但是由于器件的频率很高，对于加工细节的规定也相应较高电缆头内导体采用铍青铜材料，加工并收口解决后，滚镀银或三元合金或金；外导体采用黄铜材料，加工后表面作三元合金或镀银解决我们来作个实验：在电缆接头的内导体插孔中插入摄子钳，电缆接头的内导体插孔大概被扩张1mm摄子钳拔出后，内导体插孔没有收缩到原位，内导体被损坏，见照片导致该现象的因素是内导体未采用铍青铜的弹性材料，而使用的是一般无弹性铜材，其后果是电缆头内导体不能形成持久的抓力，在使用一段时间后，由于腐蚀氧化等因素，最后导致电缆头和电缆座接触不良无源器件的三阶互调重要由接头部分产生我们对器件所用的接头进行了严格控制，涉及构造尺寸、材料、镀层等方面构造尺寸符合国标；接头内导体材料用铍青铜，可保证接触紧密。
镀层采用三元合金或镀银，镀金零件不用镍打底采用以上措施，可有效的提高器件的三阶互调指标例如，在防水、防腐、防锈、防尘、防潮的工艺解决：采用整体铝材铣床加工所有采用不锈钢螺丝表面防腐解决上下盖装配时涂防水导电胶合路器在工程安装上的防护需要2 器件故障及其对网络的影响2.1 故障和其对网络影响的对照表有源器件：无源器件：3 室分系统的故障排查思路进行室内分布系统故障分析时，一般按照下列环节：1）检查基站部分，是基站故障应根据故障现象及时通报运营商，组织对基站检修2）对有源直放站设备进行检查，发现设备故障，及时对设备进行维修或更换3）对天馈系统进行检查，发现天馈系统故障，立即用驻波比测试仪拟定故障点，并组织天馈系统整治4）如果排除了基站故障、设备故障和天馈系统故障，则鉴定为系统故障，需要对整个室内分布系统进行综合分析，判断与否直放站自激、与否上行噪声干扰基站等因素，对系统参数进行相应的调节设备故障分析1）检查直放站设备的供电与否正常，如果是电源模块故障，需要更换供电模块2）用频谱仪检查设备的下行输入功率，下行输出功率与否正常如果下行输出功率不正常，则可以判断设备下行链路中某一模块故障，逐个检查各模块的输入输出功率与否正常，从而拟定发生故障的模块。
3）覆盖区内接受场强正常，但无法建立呼喊的现象，可以初步鉴定为直放站上行链路故障在设备离网状态下，用频谱仪和信号源检查直放站设备的上行增益；在设备工作状态下，在设备上行输出端接频谱仪测量上行输出功率，如果鉴定设备上行增益过小，对上行各模块逐个进行检查，判断发生故障的模块，并进行更换4）对于光纤直放站还应检查光电转换模块的光收发功率与否正常对于光近端机，如光盘发光功率不正常，可以初步鉴定光盘故障，更换光盘看故障与否消除如果光盘收光功率不正常，应检查远端机发光功率和光纤、尾纤、光法兰盘、光衰耗器、光分路器等无源器件天馈故障分析：1）确认基站，有源设备等信号源的输出功率都正常后，可初步判断为天馈系统故障2）在覆盖区内用测试具体测试，拟定故障区域的范畴3）断开信号源（基站或直放站设备），用驻波比测试仪测量天馈系统的驻波比，并拟定故障点的位置注意采用DTF方式既可测驻波比又可查故障点4）恢复信号源设备与天馈系统的连接，在室内分布系统的主干线上，分别测量各点的功率，最后可拟定损坏或连接错误的器件4 室分系统故障排除措施通过总结室分系统的故障排查有如下三种措施：排除法：1.根据故障现象用测试初步判断故障因素。
2.逐级检查有源设备的各个模块1）通过万用表测试设备的电源模块2）通过频谱仪检测各个射频模块3）检查设备内部射频连接线与否松动4）通过模拟信源和频谱仪检测设备内部的有源模块3.检查天馈系统1）通过驻波比测试仪逐级的检查主射频电缆和射频电缆分支的驻波，定位故障点2）对定位出的故障点进行测试3）通过驻波比测试仪检测天馈系统中各个无源器件的驻波4）跟换故障器件5）通过驻波比测试仪检测天线的驻波6）更换故障天线替代法：根据故障现象，大体判断故障点直接替代新设备，新模块，器件等看更换之后的效果。
