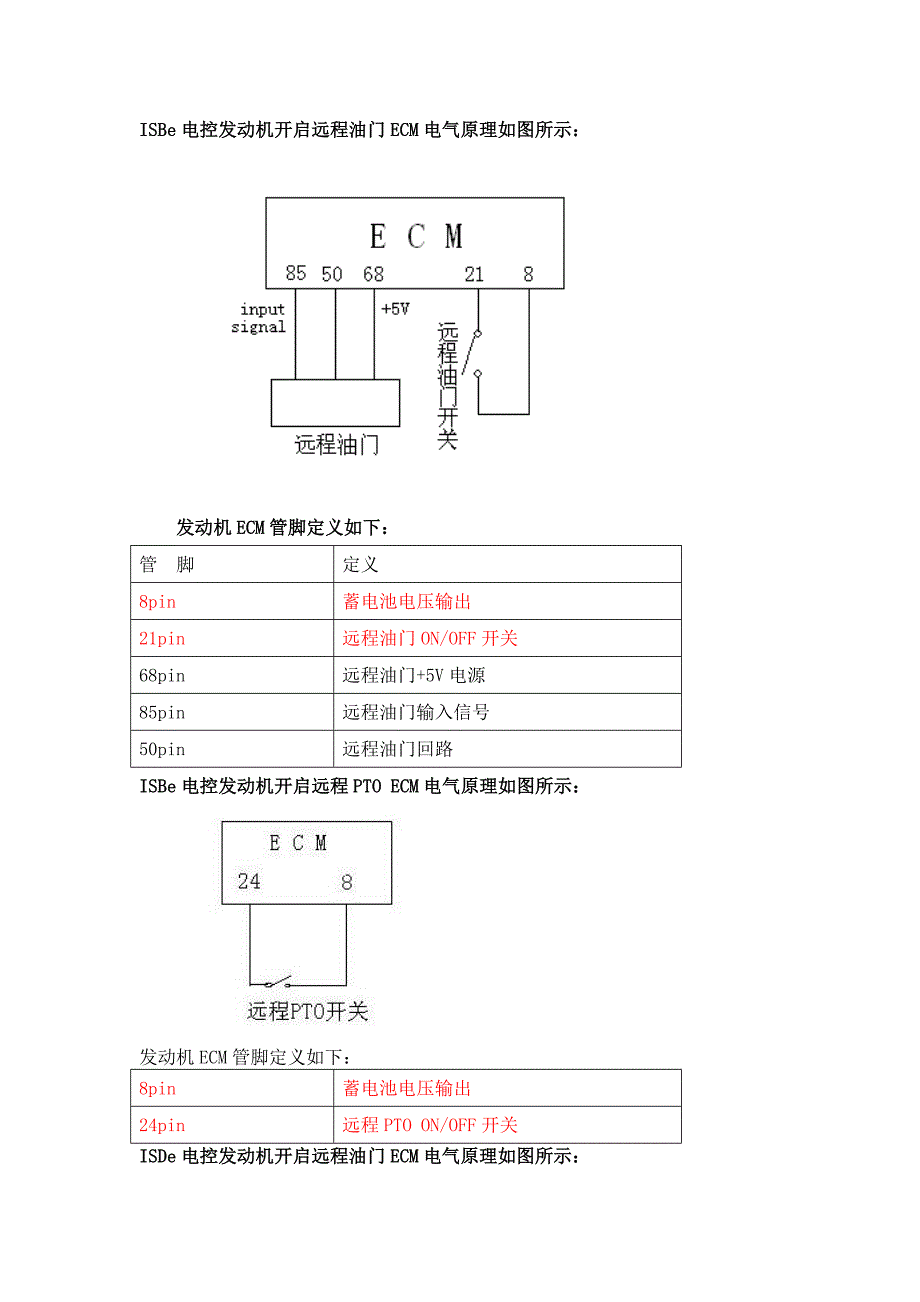

ISBeISBe 电控发动机开启远程油门电控发动机开启远程油门 ECMECM 电气原理如图所示：电气原理如图所示：发动机发动机 ECMECM 管脚定义如下：管脚定义如下：管 脚定义8pin蓄电池电压输出21pin远程油门 ON/OFF 开关68pin远程油门+5V 电源85pin远程油门输入信号50pin远程油门回路ISBeISBe 电控发动机开启远程电控发动机开启远程 PTOPTO ECMECM 电气原理如图所示：电气原理如图所示：发动机 ECM 管脚定义如下：8pin蓄电池电压输出24pin远程 PTO ON/OFF 开关ISDeISDe 电控发动机开启远程油门电控发动机开启远程油门 ECMECM 电气原理如图所示：电气原理如图所示：发动机发动机 ECMECM 管脚定义如下：管脚定义如下：管 脚定义8pin远程油门 ON/OFF 开关信号41pin远程油门 ON/OFF 开关回路26pin远程油门+5V 电源37pin远程油门输入信号22pin远程油门回路ISDeISDe 电控发动机开启远程电控发动机开启远程 PTOPTO ECMECM 电气原理如图所示：电气原理如图所示：发动机 ECM 管脚定义如下：18pin远程 PTO ON/OFF 开关信号41pin远程 PTO ON/OFF 开关回路硬件介绍：硬件介绍：ISBeISBe 电控发动机的 ECM 由 BOSCH 公司制造，型号为 CM800（下左图为 CM800 电控模块）安装在发动机缸体（左侧）工作电压 24VDCECMECM 上有三个接口，分别是 89 针的 OEM 线束接口、36 针的传感器线束接口和16 针的喷油器线束接口。
下左图为 OEM 89 针线束接口，右图为改装时所用线束拆卸工具ISDeISDe、、ISLeISLe 都采用大陆公司功能更强大的 CM2150 控制模块线束拆卸工具以及线束图片：线束拆卸工具以及线束图片：手旋式远程油门图片：手旋式远程油门图片：远程油门功能定义：远程油门功能定义：远程油门，顾名思义，就是在较远的地方（驾驶室以外）使用的油门，提供了 除了司机的加速脚踏板外的一种控制发动机的方法用途用途这一般是控制直接与发动机转速有关的辅助功能，如某个泵的运转，同时汽车 又停止的时候几点说明：几点说明：1. 远程油门开关可以开启或关闭远程油门的功能2．远程油门控制发动机转速与主油门功能一样3．当远程油门起作用时，主油门失效4．远程油门的改装方式可以从发动机 ECM 处进行改装PTOPTO 功能定义：功能定义：PTO（Power Take Off）是一种控制发动机以恒定速度运行的功能，并且发动机的转速不随负荷的变化而变化用途：用途：发动机除驱动车辆行驶外，还能用于其它用途，驱动如：液压泵、水泥搅拌车、水泥泵车、垃圾车工作原理及操作方法：工作原理及操作方法：当启动 PTO 功能后，发动机将运行在设定的速度，转速不再由驾驶室内油门位置决定。
关于 PTO， 我们有两种形式的 PTO 供您选择： 本地 PTO 和远程 PTO 本地本地 PTOPTO 通常是在驾驶室里面操作的 装有三个开关， on/off 开关， set（-）开关，resume （+）开关，东风车两个可选速度 对 PTO 的操作是： 首先闭合 on/off 开关，此时发动机进入 PTO 等待状态， 在触发（注意只是触 发）一下 set(-)或者 resume(+)开关 触发 set 开关时发动机进入有 set 开关 设置的转速； 触发 resume 开关时， 发动机进入有 resume 开关设置的转速 此两种转速我们都可以根据客户的需要进行设置操作员也可持续按住 set(-) 或者 resume(+)开关来增加或者减小 PTO 转速 在 PTO 运行过程中，如果断开 on/off 开关， 发动机退出 PTO， 回到怠速远程远程 PTOPTO 通常是在驾驶室之外使用的，当然如果需要的话也可以在驾驶室使 用， 远程的含义就是他的控制线可以设计的很长， 在相当远的范围内都可以 对 PTO 进行操作它装有一个开关，五个可选速度 对远程 PTO 的操作是：首 先将远程 PTO 开关闭合， 此时发动机进入远程 PTO 等待状态。
然后将开关断开 后迅速合上（操作时间小于 0.5s）发动机进入远程 PTO 转速 1；再将开关断开 后迅速合上，发动机进入远程 PTO 转速 2.....以此类推，一直到发动机转速 5，在远程 PTO 转速 5 状态下，如再断开/闭合操作一次，则返回到远程 PTO 转 速 1五种转速我们都可以根据需要进行设置如果断开开关，则发动机退出 远程 PTO。
