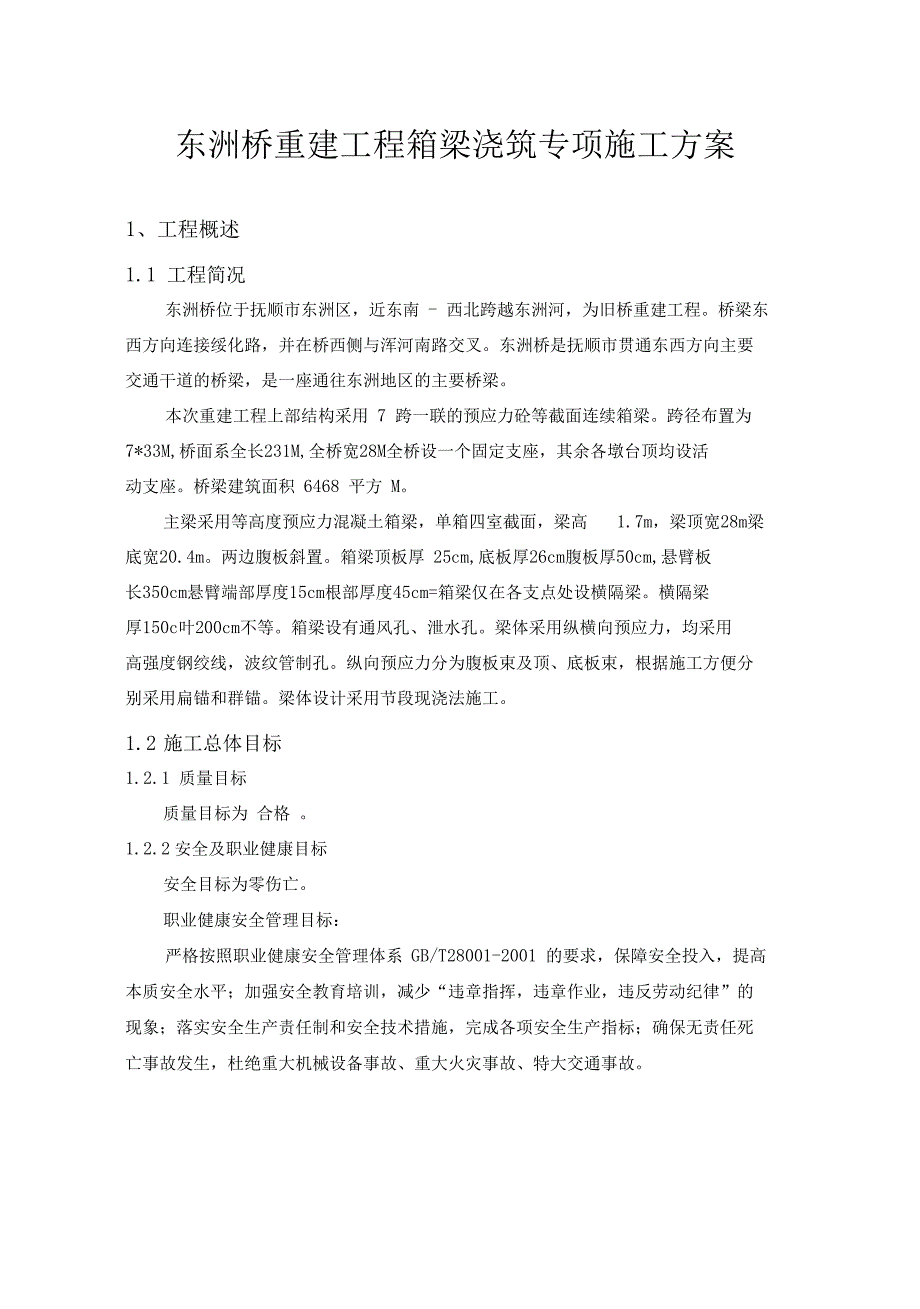

东洲桥重建工程箱梁浇筑专项施工方案1、工程概述1.1 工程简况东洲桥位于抚顺市东洲区，近东南 - 西北跨越东洲河，为旧桥重建工程桥梁东 西方向连接绥化路，并在桥西侧与浑河南路交叉东洲桥是抚顺市贯通东西方向主要 交通干道的桥梁，是一座通往东洲地区的主要桥梁本次重建工程上部结构采用 7 跨一联的预应力砼等截面连续箱梁跨径布置为 7*33M,桥面系全长231M,全桥宽28M全桥设一个固定支座，其余各墩台顶均设活 动支座桥梁建筑面积 6468 平方 M主梁采用等高度预应力混凝土箱梁，单箱四室截面，梁高 1.7m，梁顶宽28m梁底宽20.4m两边腹板斜置箱梁顶板厚 25cm,底板厚26cm腹板厚50cm,悬臂板 长350cm悬臂端部厚度15cm根部厚度45cm=箱梁仅在各支点处设横隔梁横隔梁 厚150c叶200cm不等箱梁设有通风孔、泄水孔梁体采用纵横向预应力，均采用 高强度钢绞线，波纹管制孔纵向预应力分为腹板束及顶、底板束，根据施工方便分 别采用扁锚和群锚梁体设计采用节段现浇法施工1.2 施工总体目标1.2.1 质量目标质量目标为 合格 1.2.2 安全及职业健康目标安全目标为零伤亡职业健康安全管理目标：严格按照职业健康安全管理体系 GB/T28001-2001 的要求，保障安全投入，提高 本质安全水平；加强安全教育培训，减少“违章指挥，违章作业，违反劳动纪律”的 现象；落实安全生产责任制和安全技术措施，完成各项安全生产指标；确保无责任死 亡事故发生，杜绝重大机械设备事故、重大火灾事故、特大交通事故。
2、资源配置2.1工程部组织机构配置本工程工程部设工程经理1名、工程总工程师1名、副经理3名，下设工程管理 部、合同计量部、设备物资部、安全环保部、财务部和综合办公室等 6个科室负责工 程的施工管理，工程管理部下设工程测量队和中心实验室下属施工队有：模板施工队、钢筋施工队、混凝土施工队、张拉施工队、综合施 工队等施工队伍，负责各专业工程的施工工程部施工组织机构框图见下图：2.2主要施工人员配备序号工种人数备注1钢筋工302木工203浇捣工204普工105电工26机修工27测量工38泵车司机29罐车司机1010吊车司机211技工（张拉）82.3主要施工机械设备、测量及实验仪器主要施工机械设备设备名称型号数量状况备注混凝土泵车751台良好混凝土泵车902台良好混凝土罐车12mi10辆良好汽车起重机QY252台良好钢筋调直机GT4-102台良好钢筋切断机CJ5-402台良好钢筋弯曲机CD-402台良好电焊机BX-3156台良好圆盘锯MJ1072台良好木工刨床MB2043台良好汽油发电机10kw5台良好振捣棒50型30个良好千斤顶650T2个良好千斤顶600T2个良好千斤顶200T2个良好千斤顶26T2个良好主要测量及实验仪器设备名称型号数量状况备注全站仪GTS-311S2台新购水准仪DZS32台新购钢尺50m2把新购混凝土试模150*150*150mm30个新购混凝土三联试模100*100*100mm10个新购温度计-30 〜100C1个新购混凝土振动台1000*1000mm1个新购混凝土塌落度筒上口 100mm高 300mm1套新购养护室恒温湿自动 控制设备全自动1套新购3、主要施工方案3.1脚手架施工方案3.1.1地基处理用挖掘机对箱梁下方40m宽度范围松软地段全部挖除，采用扩大基础开挖出来的石渣及厂区周边砂砾石换填，厂区周边砂砾石采用挖掘机场内倒运 3次。
换填先用推土机对全部原状场地进行推平，并设置横向单向横坡，坡度控制在 0.5 %范围内，便于及时排除雨水，用18T振动压路机碾压6〜8遍，表面平整无轮迹，局部有反弹地段 重新换填处理；压实度满足要求后分层填筑砂砾料考虑到汛期水流增大对基础的影 响，2#〜3#桥墩间B段箱梁砂砾料高程填筑至85.7m,然后在上面浇筑一层15cm厚 的C10混凝土并且振捣密实，表面收面并且及时用土工布覆盖洒水养护考虑到脚手 架基础排水要求，在围堰内坡脚处开挖排水沟，排水沟表面均浇筑 15cm厚C10混凝土，然后用1台150mn潜水泵将雨水、渗水等积水抽出到围堰外部，如果水泵数量不 能满足排水要求，则增加水泵数量直至满足排水要求为止，其余箱梁脚手架基础均不 设混凝土垫层，基础顶高程均为 85.85m脚手架采用碗扣式钢管支架立杆底设可调底托支于 15X15 cm方木（松木）上，即脚手架底托高程均为86m方木置于基础上，立杆上设可调顶托，顶托上方铺设 15X15 cm横向方木（松木）纵向铺设 10X 10 cm方木，方木间距30cm内、外模板 均采用18伽竹胶板钉于方木上3.1.2汛期导流箱梁施工采用分段满堂支架浇筑施工。
由于箱梁浇筑要经过汛期，如果汛期洪水 浸泡脚手架基底，将对脚手架的稳定产生不利影响考虑到便道修筑后过水断面减 小、汛期洪水水位的不确定性以及下游橡胶坝便道对下游水位雍高的影响，结合近几 年的洪水位高度，为保证度汛安全，尽量增大过水断面面积为保证箱梁基础脚手架 安全，在桥梁下游侧及侧向流水面修筑围堰，上游围堰采用加高施工便道至 88m下游及侧向围堰顶高程88m顶宽2.5m,底宽6m高3.5m,长度共计60m通过上游施 工便道、下游及侧向围堰将 4#桥墩〜7#桥台间封闭起来汛期在横向便道迎水面、纵 向围堰过水侧、下游围堰裹头处铺设砂土编织袋，袋装砂土量共计 450m3汛期来临前先用挖掘机配合自卸汽车将 1#至 4#桥墩对应上游施工便道采用剥离降低高程至离 通水管道50cm为宜，同时把施工便道顶宽减小至 5m利用挖出的石渣填筑加高 4#〜 7#桥台间相对应的便道及围堰，待汛期来临时将 1#至 4#桥墩对应的施工便道全部由挖掘机挖除用于加高便道围堰，汛期结束后按原便道施工方案恢复施工便道围堰及过水断面示意图见附图汛期结束后为了能保证最后一个 B段和一个C段的正常施工，对施工便道按原施 工方案进行恢复。
考虑到工期方面的原因，箱梁混凝土浇筑时多做同条件养护试块，分时段进行试 压，及时掌握箱梁混凝土强度，以便及时张拉为了防止洪水漫过上游围堰时对脚手 架造成破坏，决定在箱梁混凝土强度等级达到 75%寸先张拉0.2(T k，这样就可以保证即使脚手架遭到破坏时，箱梁不会出现垮塌03.1.3脚手架施工3.131 脚手架施工工艺流程3.1.3.2 脚手架施工操作要点1、 地基处理见“ 3.1.1地基处理2、 脚手架安装要点：脚手架安装要点项 目注 意 要 点根据设计制作安装脚手架根据设计安装，并对脚手架进行强度和稳性验算预沉量的设置为了保证结构竣工后尺寸准确，对脚手架应预留预沉量预留施工沉 洛参考数见卜表分项内容参考数据接头承压非弹性变形木与木每个接头的顺纹 2伽，横纹3伽木与钢每个接头2伽脚手架搭设 前的检验脚手架搭设前对支撑面应详细检查，准确调整支撑面顶部标高并复 测无误后方可进行搭设脚手架搭设 中的检验脚手架拼装到3-4层检查每根立杆是否浮动，否则应旋紧下托 沿支撑架四周和每层支架均采用扣件式脚手架设剪刀撑（其夹角为 45〜60°）和水平连接杆脚手架搭设 后的检查脚手架搭设完毕后，应对其平面位置，顶部标高，节点联系及纵横向 稳定性进行全面检查，顶托、底托伸出长度不大于 25cm,符合要求后，方可进行下一步施工。
3.133 脚手架的选用与布置形式根据本工程结构的特点及各部位荷载情况，箱梁混凝土结构施工时的脚手架采用“ WDJ碗扣型脚手架”它操作简便，安装速度快，劳动强度低，扣件为轴心连接， 稳定性及承载力高施工时依据箱梁断面情况不同进行布置根据箱梁结构各部位构造情况，混凝土箱梁采用一次浇筑完成的施工工艺施工 时依据《支撑架使用技术说明》和《脚手架安装技术规范》等规定，确定箱梁施工时 的支架布置，支撑架横向布置参见下图，支撑架纵向间距布置：当梁高为 1.7m时为0.9m，暗梁部位顺桥方向的支撑架间距为 0.6m3.1.3.4 结构施工时的荷载1. 综合考虑连续梁的结构形式，在横隔梁的位置最重，该位置为支架的最不利荷 载位置，该位置长度为 2M该处支架布置以60cmiX 90cm布置考虑，钢筋混凝土重量 以 26KN/m3计混凝土承载力：单位面积重量：1.7 X 28X 26X 仁 1237.6KN/m3 则单位面积承重为： Q1=1237.6／28=44.2 KN/m2 由于脚手架布置为60cmX 90cm则： 单根承载力为： 44.2X0.6X0.9=23.868 KN 内模及箱梁内支撑承载力，由于采用竹胶板故查表得 : Q2=3 KN/m2碗扣式脚手架自重采用C 48mnX3.0,立杆长度按6m考虑，根据碗扣架构配件参 考重量表得Q31=16.48X 2=0.3296KN/根横杆采用0.9m的横杆，横杆步距1.2m,所以横杆自重Q32=4.78X 4=0.1912KN/根所以碗扣式支架自重Q3=0.3296KN根+0.1912KN/根=0.5208 KN/ 根施工荷载 以1 KN/m2计，基于安全考虑，取 2 KN/m2Q4=2KN/m2静荷载组合N1=23.868+3 X0.6X0.9+0.5208=26.01 KN/ 根动荷载组合N2=2 X0.6X0.9=1.08 KN/ 根 荷载组合(按 1.2 倍的荷载组合计算)N= (26.01 KN/ 根+1.08 KN/ 根) X 1.2=32.508 KN/ 根 单根钢管截面积：查表得 424mm2 i=1.59cm由于立杆细长比 入=L / i=(120+2 X 10)/1.59=88.1 查表得C =0.673N/( CX A)=32508/(0.673 X 424)=113.9 v 164Mpa(Q235t冈管容许应力为 205MpaK 80%)2. 综合考虑连续梁的结构形式，在箱室的位置为一般不利荷载。
该处支架布置以120cmK 90cm布置考虑，钢筋混凝土重量以 26KN/m3计混凝土承载力：则单位面积承重为： Q1= (1.7-0.41) X 26 X 仁33.54 KN/m2由于脚手架布置为120cmX 90cm则：单根承载力为： 33.54 X 1.2 X 0.9=33.22 KN 内模及箱梁内支撑承载力，由于采用竹胶板故查表得 :Q2=3 KN/m2碗扣式脚手架自重采用C 48mnX3.0 ,立杆长度按6m考虑，根据碗扣架构配件参 考重量表得Q31=16.48 X 2=0.3296KN/根横杆采用0.9m的横杆，横杆步距1.2m,所以横杆自重Q32=4.78 X 4=0。
