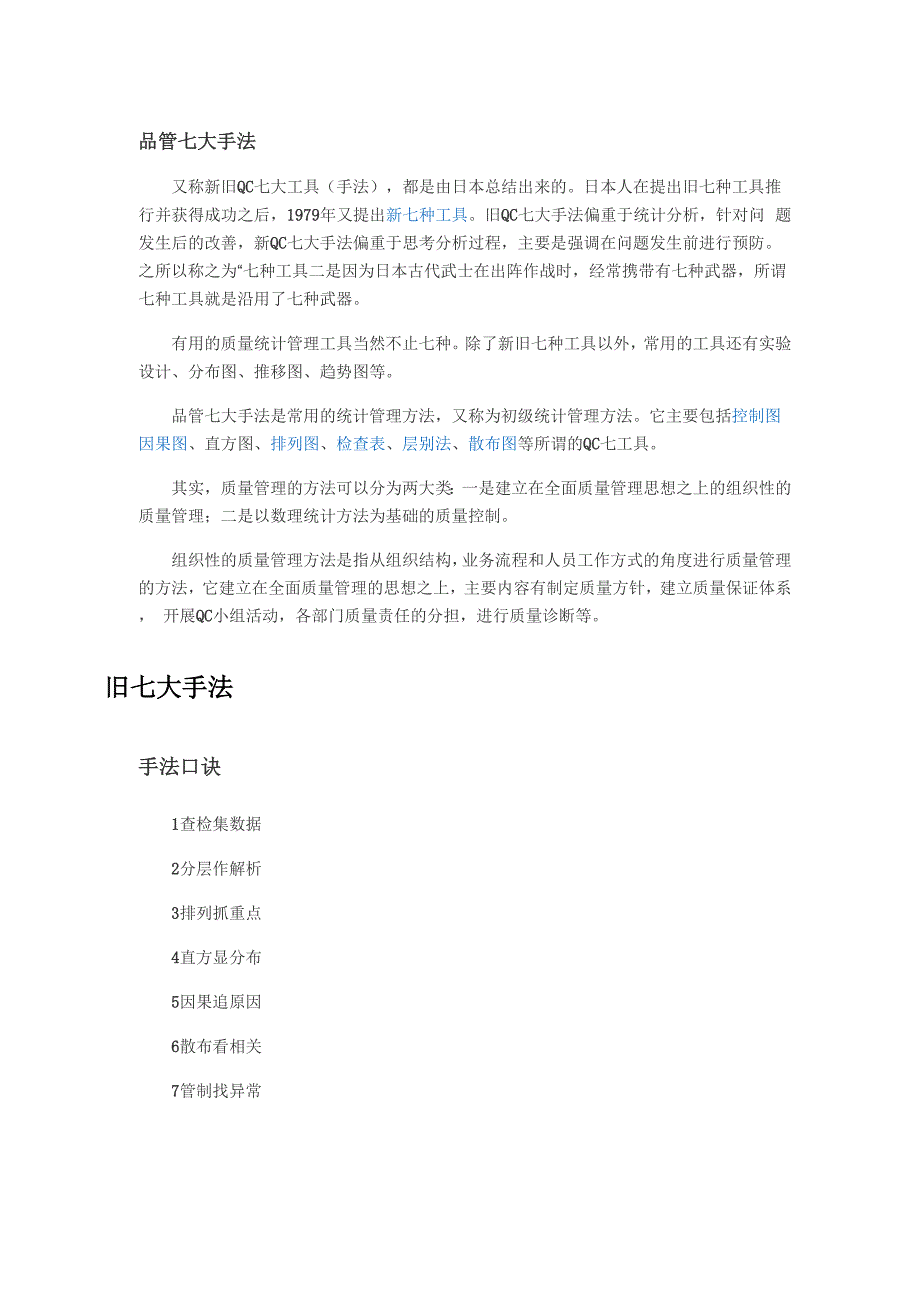

品管七大手法又称新旧QC七大工具（手法），都是由日本总结出来的日本人在提出旧七种工具推 行并获得成功之后，1979年又提出新七种工具旧QC七大手法偏重于统计分析，针对问 题发生后的改善，新QC七大手法偏重于思考分析过程，主要是强调在问题发生前进行预防 之所以称之为“七种工具二是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓 七种工具就是沿用了七种武器有用的质量统计管理工具当然不止七种除了新旧七种工具以外，常用的工具还有实验 设计、分布图、推移图、趋势图等品管七大手法是常用的统计管理方法，又称为初级统计管理方法它主要包括控制图 因果图、直方图、排列图、检查表、层别法、散布图等所谓的QC七工具其实，质量管理的方法可以分为两大类：一是建立在全面质量管理思想之上的组织性的 质量管理；二是以数理统计方法为基础的质量控制组织性的质量管理方法是指从组织结构，业务流程和人员工作方式的角度进行质量管理 的方法，它建立在全面质量管理的思想之上，主要内容有制定质量方针，建立质量保证体系， 开展QC小组活动，各部门质量责任的分担，进行质量诊断等旧七大手法手法口诀1查检集数据2分层作解析3排列抓重点4直方显分布5因果追原因6散布看相关7管制找异常检查表检查表是利用统计表对数据进行整理和初步原因分析的一种工具，其格式可多种多样， 这种方法虽然较简单，但实用有效，主要作为记录或者点检所用。
数据分层法数据分层法又称为层别法就是将性质相同的，在同一条件下收集的数据归纳在一起，以 便进行比较分析因为在实际生产中，影响质量变动的因素很多，如果不把这些因素区别开 来，则难以得出变化的规律数据分层可根据实际情况按多种方式进行例如，按不同时间， 不同班次进行分层，按使用设备的种类进行分层，按原材料的进料时间，按原材料成分进行 分层，按检查手段，按使用条件进行分层，按不同缺陷项目进行分层，等等数据分层法经 常与上述的统计分析表结合使用数据分层法的应用，主要是一种系统概念，即在于要处理相当复杂的资料，就得懂得如 何把这些资料有系统、有目的地加以分门别类的归纳及统计科学管理强调的是以管理的技法，来弥补以往靠经验、靠视觉判断的管理的不足而此 管理技法，除了建立正确的理念外，更需要有数据的运用，才有办法进行工作解析及采取正 确的措施如何建立原始的数据及将这些数据依据所需要的目的进行集计，也是诸多品管手法的最 基础工作举个例子：我国航空市场近几年随着开放而竞争日趋激烈，航空公司为了争取市 场除了加强各种措施外，也在服务品质方面下工夫我们也可以经常在航机上看到客户满意 度的调查此调查是通过调查表来进行的。
调查表的设计通常分为地面的服务品质及航机上 的服务品质地面又分为订票，候机；航机又分为空服态度，餐饮，卫生等透过这些调查， 将这些数据予以集计，就可得到从何处加强服务品质了排列图排列图又称为柏拉图、重点分析图、ABC分析图，由此图的发明者19世纪意大利经济 学家柏拉图（Pareto）的名字而得名柏拉图最早用排列图分析社会财富分布的状况，他发 现当时意大利80%财富集中在20%的人手里，后来人们发现很多场合都服从这一规律，于 是称之为Pareto定律后来美国质量管理专家朱兰博士运用柏拉图的统计图加以延伸将其 用于质量管理排列图是分析和寻找影响质量主原因素的一种工具，其形式用双直角坐标图， 左边纵坐标表示频数（如件数 金额等），右边纵坐标表示频率（如百分比表示）分折线 表示累积频率，横坐标表示影响质量的各项因素，按影响程度的大小（即出现频数多少）从 左向右排列通过对排列图的观察分析可抓住影响质量的主原因素这种方法实际上不仅在 质量管理中，在其他许多管理工作中，例如在库存管理中，都有是十分有用的在质量管理过程中，要解决的问题很多，但往往不知从哪里着手，但事实上大部分的问 题，只要能找出几个影响较大的原因，并加以处置及控制，就可解决问题的80%以上。
柏 拉图是根据归集的数据，以不良原因，不良状况发生的现象，有系统地加以项目别（层别） 分类，计算出各项目别所产生的数据（如不良率，损失金额）及所占的比例，再依照大小顺 序排列，再加上累积值的图形在工厂或办公室里，把低效率，缺损，制品不良等损失按其原因别或现象别，也可换算 成损失金额的80%以上的项目加以追究处理，这就是所谓的柏拉图分析柏拉图使用以层别法的项目别（现象别）为前提，依经顺位调整过后的统计表才能制成 柏拉图柏拉图分析的步骤：（1） 将要处置的事，以状况（现象）或原因加以层别；（2） 纵轴虽可以表示件数，但最好以金额表示比较强烈；（3） 决定搜集资料的期间，自何时至何时，作为柏拉图资料的依据，期限间尽可能 定期；（4） 各项目依照合半之大小顺位左至右排列在横轴上；（5） 绘上柱状图（6） 连接累积曲线直方图在质量管理中，如何预测并监控产品质量状况?如何对质量波动进行分析?直方图就是 一目了然地把这些问题图表化处理的工具它通过对收集到的貌似无序的数据进行处理，来 反映产品质量的分布情况，判断和预测产品质量及不合格率直方图又称质量分布图，柱状图，它是表示资料变化情况的一种主要工具用直方图可 以解析出资料的规则性，比较直观地看出产品质量特性的分布状态，对於资料分布状况一目 了然，便于判断其总体质量分布情况。
在制作直方图时，牵涉学的概念，首先要对资料进行 分组，因此如何合理分组是其中的关键问题按组距相等的原则进行的两个关键数位是分组 数和组距是一种几何形图表，它是根据从生产过程中收集来的质量数据分布情况，画成以 组距为底边、以频数为高度的一系列连接起来的直方型矩形图作直方图的目的就是通过观察图的形状，判断生产过程是否稳定，预测生产过程的质量 具体来说，作直方图的目的有：① 判断一批已加工完毕的产品；② 验证工序的稳定性；③ 为计算工序能力搜集有关数据直方图将数据根据差异进行分类，特点是明察秋毫地掌握差异直方图的作用(1) 显示质量波动的状态；(2) 较直观地传递有关过程质量状况的信息；(3) 通过研究质量波动状况之后，就能掌握过程的状况，从而确定在什么地方集中力量 进行质量改进工作直方图法在应用中常见的错误和注意事项a. 抽取的样本数量过小，将会产生较大误差，可信度低，也就失去了统计的意义因 此，样本数不应少于50个b. 组数k选用不当，k偏大或偏小，都会造成对分布状态的判断有误c. 直方图一般适用于计量值数据，但在某些情况下也适用于计数值数据，这要看绘制 直方图的目的而定d. 图形不完整，标注不齐全，直方图上应标注：公差范围线、平均值的位置(点画线 表示)不能与公差中心M相混淆；图的右上角标出：N、S、C p或CPK.因果分析图因果分析图是以结果作为特性，以原因作为因素，在它们之间用箭头联系表示因果关系。
因果分析图是一种充分发动员工动脑筋，查原因，集思广益的好办法，也特别适合于工作小 组中实行质量的民主管理当出现了某种质量问题，未搞清楚原因时，可针对问题发动大家 寻找可能的原因，使每个人都畅所欲言，把所有可能的原因都列出来所谓因果分析图，就是将造成某项结果的众多原因，以系统的方式图解，即以图来表达 结果（特性）与原因（因素）之间的关系其形状像鱼骨，又称鱼骨图某项结果之形成，必定有原因，应设法利用图解法找出其因首先提出了这个概念的是 日本品管权威石川馨博士，所以特性原因图又称［石川图］因果分析图，可使用在一般管理 及工作改善的各种阶段，特别是树立意识的初期，易于使问题的原因明朗化，从而设计步骤 解决问题分析图使用步骤：步骤1：召集与此问题相关的，有经验的人员，人数最好4-10人步骤2：挂一张大白纸，准备2-3支色笔步骤3：由集合的人员就影响问题的原因发言，发言内容记入图上，中途不可批评或质 问（脑力激荡法）步骤4：时间大约1个小时，搜集20-30个原因则可结束步骤5：就所搜集的原因，何者影响最大，再由大轮流发言，经大家磋商后，认为影响 较大予圈上红色圈步骤6：与步骤5 一样，针对己圈上一个红圈的，若认为最重要的可以再圈上两圈，三 圈。
步骤7：重新画一张原因图，未上圈的予于去除，圈数愈多的列为最优先处理因果分析图提供的是抓取重要原因的工具，所以参加的人员应包含对此项工作具有经验 者，才易奏效直方图（Histogram）直方图又称柱状图，它是表示数据变化情况的一种主 要工具用直方图可以将杂乱无章的资料，解析出规则性，比较直观地看出产品质量特性的 分布状态，对于资料中心值或分布状况一目了然，便于判断其总体质量分布情况在制作直 方图时，牵涉到一些统计学的概念，首先要对数据进行分组，因此如何合理分组是其中的关 键问题分组通常是按组距相等的原则进行的两个关键数字是分组数和组距散布图散布图又叫相关图，它是将两个可能相关的变量数据用点画在坐标图上，用来表示一组 成对的数据之间是否有相关性这种成对的数据或许是特性一原因，特性一特性，原因一原 因的关系通过对其观察分析，来判断两个变量之间的相关关系这种问题在实际生产中也 是常见的，例如热处理时淬火温度与工件硬度之间的关系，某种元素在材料中的含量与材料 强度的关系等这种关系虽然存在，但又难以用精确的公式或函数关系表示，在这种情况下 用相关图来分析就是很方便的假定有一对变量x和y,x表示某一种影响因素，y表示某 一质量特征值，通过实验或收集到的x和y的数据，可以在坐标图上用点表示出来，根据 点的分布特点，就可以判断x和y的相关情况。
在我们的生活及工作中，许多现象和原因，有些呈规则的关联，有些呈不规则形有关联 我们要了解它，就可借助散布图统计手法来判断它们之间的相关关系控制图控制图又称为管制图由美国的贝尔实验所的休哈特（W.A.Shewhart）博士在1924 年首先提出，管制图使用后，就一直成为科学管理的一个重要工具，特别在质量管理方面成 了一个不可或缺的管理工具它是一种有控制界限的图，用来区分引起质量波动的原因是偶 然的还是系统的，可以提供系统原因存在的信息，从而判断生产过程是否处于受控状态控 制图按其用途可分为两类，一类是供分析用的控制图，用控制图分析生产过程中有关质量特 性值的变化情况，看工序是否处于稳定受控状；再一类是供管理用的控制图，主要用于发现 生产过程是否出现了异常情况，以预防产生不合格品统计管理方法是进行质量控制的有效工具，但在应用中必须注意以下几个问题，否则的 话就得不到应有的效果这些问题主要是：1）数据有误数据有误可能是两种原因造成 的，一是人为的使用有误数据，二是由于未真正掌握统计方法；2）数据的采集方法不正 确如果抽样方法本身有误则其后的分析方法再正确也是无用的；3）数据的记录，抄写 有误；4）异常值的处理。
通常在生产过程取得的数据中总是含有一些异常值的，它们会 导致分析结果有误以上概要介绍了七种常用初级统计质量管理七大手法即所谓的“QC七工具”，这些方法 集中体现了质量管理的“以事实和数据为基础进行判断和管理'的特点最后还需指出的是， 这些方法看起来都比较简单，但能够在实际工作中正确灵活地应用并不是一件简单的事新七大手法QC七工具（新）关联图（Relationship Diagram）关联图，又称关系图，20世纪60年代由日本应庆大学千住镇雄教授提出，是用来分析 事物之间“原因与结果”、“目的与手段”等复杂关系的一种图表，它能够帮助人们从事物之间 的逻辑关系中，寻找出解决问题的办法亲和图(Affinity Diagram)亲和图法，又叫KJ法，是日本川喜田二郎首创，把大量收集到的关于未知事物或不明 。
