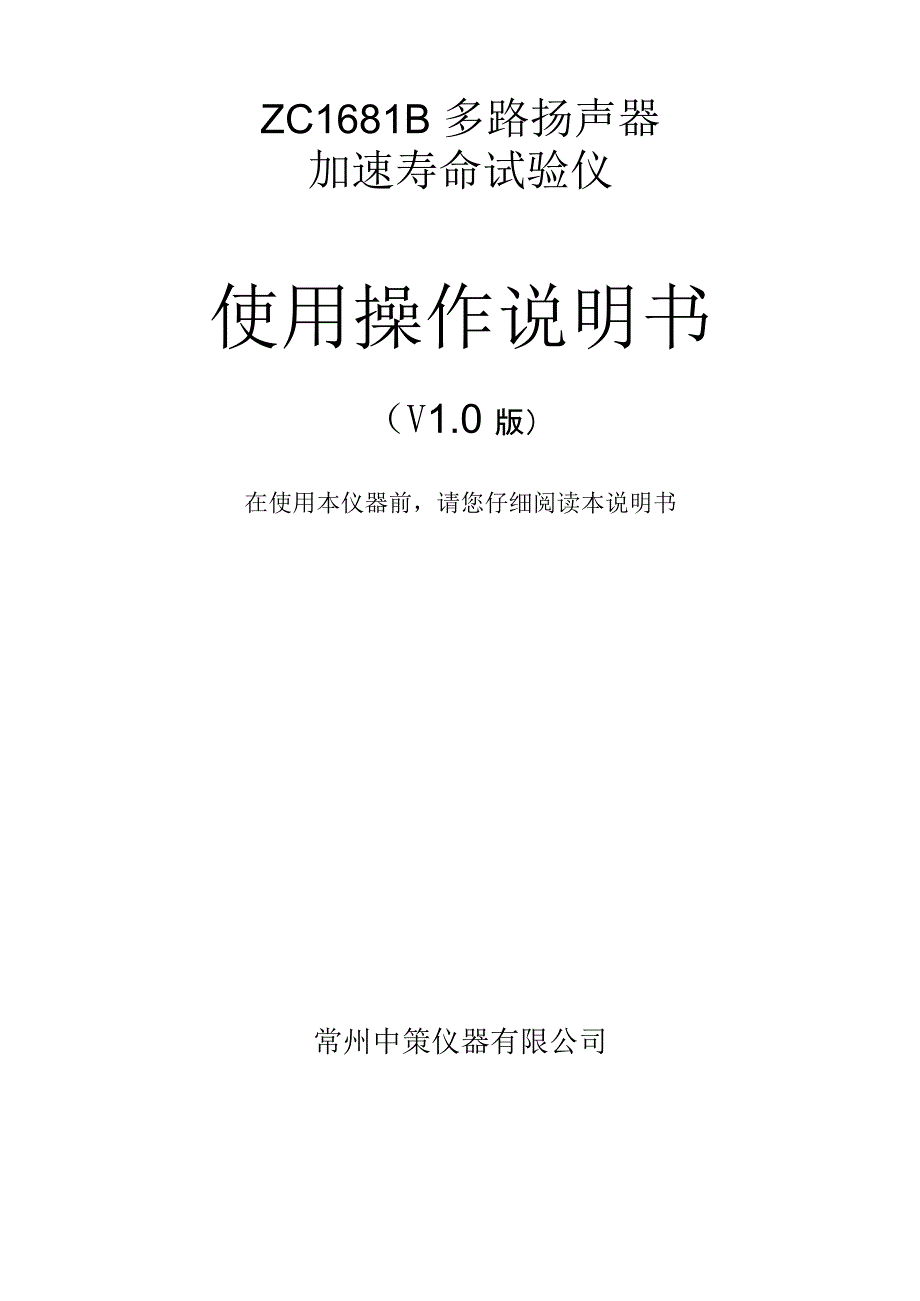

ZC1681B 多路扬声器加速寿命试验仪使用操作说明书（V1.0 版）在使用本仪器前，请您仔细阅读本说明书常州中策仪器有限公司2011 年 3 月目录一、 概述 -3 -二、 面板示意图 -5 -三、 使用前的准备 - 7 -四、 操作说明 - 7 -1. 仪器主界面 - 7 -2. 菜单操作 - 8 -2.1 测试选项设置界面 - 8 -2.1.1 通用参数设置 - 8 -2.1.2 工作模式设置 - 8 -2.1.3 间续时间设置 - 9 -2.2 信号参数设置界面 - 9 -2.2.1 正弦波参数设置 - 9 -2.2.2 方波参数设置 - 10 -2.3 通道选择设置界面 - 10 -2.4 系统参数设置界面 - 10 -2.4.1 存取设置 - 10 -2.4.2 仪器选项 - 10 -3. 运 行 说 明 ……………………………………………………………………………..-11概述1. 产品概要：ZC1681B 多路扬声器加速寿命试验仪是一款多通道、多功能功率试验设备， 内置正弦波扫频信号发生器、方波信号发生器， MP3 信号源，此外还配有两个外 接信号输入通道，两个内部信号输出通道，用户可以外接专用滤波器等信号处理设 备，并将处理后的信号回馈给本设备进行相关试验。
ZC1681B多路扬声器加速寿 命试验仪能充分满足中小功率扬声器和各种通信用受话器老化试验要求的仪器，其 技术指标符合国家相关技术标准具有功能强大，性能稳定，操作方便，保护措施 完善，外形精美，散热特性好，可长时间连续工作等特点2. 技术指标：2.1 接口部分最大可接入路数： 20 路，分两组，通道 1~10 为一组，通道 11~20 为另一组，各组试验参数可独立设置老化试验时间： O.lh〜999.9h，可任意设定无故障时间： 20 路同时监测，自动记录并显示状态判断： 开路、短路或阻抗过低故障警告： 屏幕上显示有故障通道位置人机界面： 240x320液晶屏显示，键盘输入，中文界面远程控制接口： 选件线路接口： 内部测试信号可通过输出接口接到外接滤波器，再通过输入接口返回给功率试验仪进行相关试验2.2 信号发生器部分2.2.1 正弦波信号发生器测试频率范围： 20Hz 〜 20,000Hz频率准确度： ±0.01%频率稳定性： 优于 60ppm总谐波失真（THD）： <0.5% @ 1kHz可选择扫频功能： 线性、对数2.2.2 MP3 信号源可显示中英文歌曲名 快进/快退/重复播放功能1GB 内置存储器B 型 USB 数据接口MP3 信号源内置以下国家标准和 IEC 国际标准的音频信号源1． IEC 268—5：国际电工委员会标准2. EIA 426B：—美国工业标准3． AES 2：美国声频标准4. IEEE 219：美国电气与电子工程师标准（等效IEC —268—5）5. DIN 45573：德国国准（等效 IEC—268—5）6. JIS C5532：日本标准（等效 IEC—268—5）7. WHIT E：白噪声& PINK :粉红噪声2.2.3 外接节目源信号两路 BNC 输入，可通过菜单选择。
2.2.4 信号源线路输出2 路 BNC 输出接口，可输出正弦波（扫频/ 定频）、方波信号， 用于配接外接滤波器或功率放大器2.3 功率放大器部分 每路最大输出功率： 最大总输出功率： 频率响应：总谐波失真（THD）:输出阻抗： 负载阻抗： 输出电压可调节范围15 W300 W 20（±1dB）<0.1% @ 1W<0.1504Q 〜12000.5 V〜12V （调节精度为0.1V）〜220V±10%，5A5 〜40°C0 〜60C520mmx450mmx195mm20 kg2.4 其他 工作电压： 工作环境温度： 储存环境温度： 外形尺寸： 重量：面板示意图/1119图 2-1 仪器前面板图图 2-2 仪器后面板图前面板说明：标号名称功能说明1电源开关打开或关闭电源2LCD显示屏显示设置的参数和测试结果3软功能键5个功能键的功能由显示屏右测指示4控制键盘区用来控制和设置仪器5MP3信号源用于设置MP3信号源的功能6USB 接口用于与计算机连接，输入MP3信号源7对比度调节按键用于调节屏幕对比度8旋钮用于对各种参数进行设置9试验端口 II输出信号端口，11-20通道10接地端子用于连接被测部件外壳地端11试验端口 I输出信号端口，1-10通道后面板说明标号名称功能说明1外部信号输入接口输入外接信号2外部信号输入调整调整输入信号的大小3散热风扇4RS-485 接口用于计算机对仪器的控制和通讯5RS232 接口用于与PC进行串行通讯6电源接口外接电压 220V±10%/50Hz7输出接口用于输出内部信号三、使用前的准备1. 小心打开仪器的运输包装箱，搬动时需小心，防止坠落伤人。
2. 应将仪器水平放置在坚实牢固的座架上，仪器下方与桌面间不能有高于机脚的 物品，以防外力伤及对仪器内部电路造成损坏3. 本仪器没有特殊的防水、防潮设计，为了使仪器能长时间安全正常地工作，不 能将它置于潮湿环境下储存或工作4. 准备一个带接地线的 220V 单相交流电插座，插座的电流负载能力不小于 10A5・用粗导线（电流容量不小于20A）将仪器背板上的保护地与工作间的保护地 线可靠连接用配置的电源线将仪器与电源插座接好6. 通过仪器面板上的电源开关接通仪器电源，液晶显示器显示欢迎画面，然后进 入初始化界面，最后进入测试主界面1. 仪器主界面根据主界面中的提示，按功能键，进行仪器操作1.1 I组信号在仪器主界面下，当【停止】状态时，按【F1】键激活光标，使用【旋钮】 可以在【运行】、【停止】之间切换，再按【F1】键确认工作状态；当【运行】状 态时，按【F1】键键激活光标，使用【旋钮】可以在【重启】，【暂停】，【继续】， 【停止】之间切换，再按【F1】键确认工作状态1.2 II组信号在仪器主界面下，当【停止】状态时，按【F2】键激活光标，使用【旋钮】可以在【运行】、【停止】之间切换，再按F2】键确认工作状态；当【运行】 状态时，按【F2】键键激活光标，使用【旋钮】可以在【重启】，【暂停】，【继 续】，【停止】之间切换，再按【F2】键确认工作状态。
1.3 自动换页在仪器主界面下，按【F3】键，可以【启动】或【停止】自动换页功能1.4 开路校正在仪器主界面下，按【F4】键，可以进行一次【开路校正】1.5 菜单在仪器主界面下，按【F5】键，可以在【主界面】与【菜单界面】之间切换 1.6 通道组在仪器主界面下，按【页面】键，可以在【通道I组】与【通道II组】页面之 间切换2. 菜单操作在仪器主界面下，按【F5】键，进入菜单操作界面2.1 测试选项设置界面由于本仪器分为可独立设置的组通道，按【页面】键来选择是设置第I组通道 （通道1〜通道10）的试验参数，还是设置第II组通道（通道11〜通道20）的试 验参数2.1.1 通用参数设置负载阻抗：指的是受试扬声器或受话器的交流阻抗按【F1】键进入设置 通过【旋钮】与【左右】键完成输入，输入范围：4~120 输 入完后按【确认】键有效，按【返回】键放弃注意：为了保证输出电压正确，请正确设置负载阻抗输出电压：指的是试验电压按【F2】键进入设置通过【旋钮】与【左右】 键完成输入，输入范围：0.5V〜12.0V输入完后按【确认】键有 效，按【返回】键放弃注意：设置输出电压时，不要使功率放大器的输出功率大于其单路最 大输出功率（15W）。
试验时间：指的是被测器需要接受功率试验的时间长度按【F2】键进入 设置通过【旋钮】与【左右】键完成输入，输入范围：0.1h〜999.9h 输入完后按【确认】键有效，按【返回】键放弃2.1.2 工作模式设置信号类型：本仪器内置有正弦波信号、方波信号，此外您还可以选择两组 外接信号和接地（无信号输出）按【F2】键进入设置通过 【旋钮】与【左右】键完成输入输入完后按【确认】键有效， 按【返回】键放弃输出控制：本仪器的信号输出方式有“连续输出”和“间续输出”两种连续输 出”是指信号不间断输出；“间续输出”是指信号输出一段时间后， 输出端有一段指定时间长度的间歇，然后再输出信号，如此反 复，直到试验结束2.1.3 间续时间设置持续时间：通过【旋钮】与【左右】键完成输入，输入范围：Is〜9999s输 入完后按【确认】键有效，按【返回】键放弃间隔时间：通过【旋钮】与【左右】键完成输入，输入范围：Is〜9999s输 入完后按【确认】键有效，按【返回】键放弃修改范围：同时设置另一组通道的试验参数，也就是两组通道的试验参数 是一致的下一页面（上一页面）：相当于【页面】键2.2 信号参数设置界面2.2.1 正弦波参数设置工作模式：设置正弦波信号发生器的工作模式，本仪器有“扫频”和“点频”两种 模式。
“扫频模式”是指正弦波的输出频率随时间有规律地递增或递 减；“点频模式”是指正弦波只输出一个指定频率的信号，不会随时 间改变扫频模式 扫频方式：设置正弦波信号发生器扫频模式时的工作方式，有“对数扫频”和“线 性扫频”两种方式起始频率：设置正弦波信号发生器扫频工作时的起始频率通过【旋钮】与【左 右】键完成输入，输入范围： 20Hz〜20,000Hz终止频率：设置正弦波信号发生器扫频工作时的终止频率通过【旋钮】与【左右】键完成输入，输入范围： 20Hz〜20,000Hz扫频速度：设置正弦波信号发生器扫频工作时的扫频速度，即完成一次扫频所需的时间通过【旋钮】与【左右】键完成输入，输入范围： 1s〜20.0s扫频方向：设置正弦波信号发生器扫频工作时的扫频方向，有“双向扫频”和“单 向扫频”两种 “双向扫频”是指完成一次扫频，正弦波的扫频周期是 从起始频率到终止频率再到起始频率；“单向扫频”是指完成一次扫 频，正弦波的扫频周期是从起始频率到终止频率点频模式 测试频率：设置正弦波信号发生器点频工作时的信号频率通过【旋钮】与【左右】键完成输入，输入范围：20Hz〜20,000Hz2.2.2 方波参数设置设置同正弦波。
2.3 通道选择设置界面 本仪器可以单独“打开”或“关闭”两通道组中的任意一个通道（通道 01〜通道 20）按【F3】键进入设置通过【旋钮】键可以“打开”或“关闭”对应的试验通道按【确 认】键后，所有打开的通道，在测试界面其相应的通道前会打上“M”，未打开的通 道则打上“X”注：老化起始时间是指每个通道最后一次的启动时间（自动记录，不可修改）2.4 系统参数设置界面2.4.1 存取设置载入测试结果： 载入仪器自动保存的测试结果（包含每个通道的试验时间 和试验结果）用户参数保存：本仪器可以保存10组用户设置的参数按【F4】键进入 设置。
