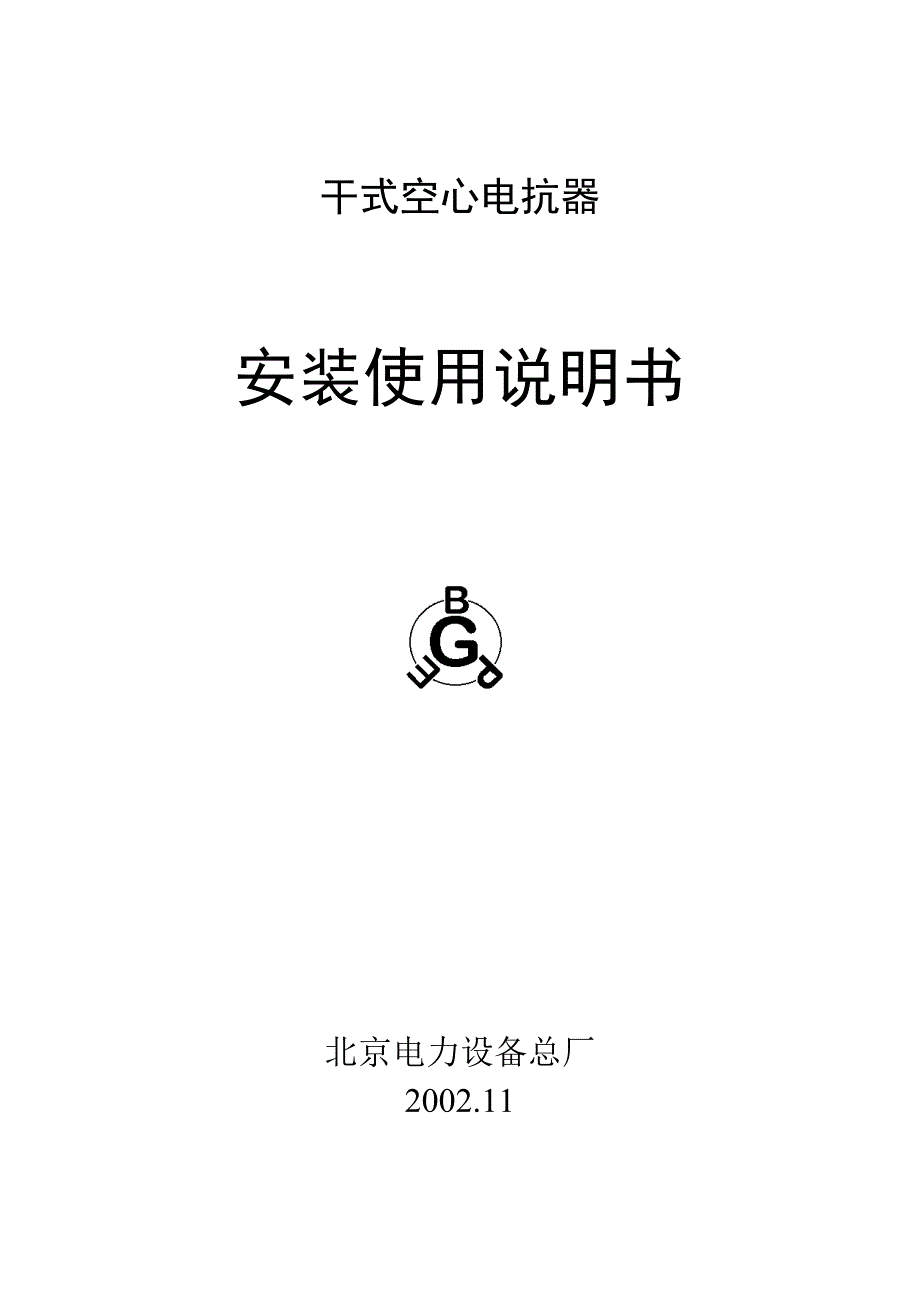

干式空心电抗器安装使用说明书北京电力设备总厂2002.111概 况北京电力设备总厂创建于 1952 年，原名为北京发电设备修造厂，1984 年 9 月改名为北京电力设备总厂(简称 BPEG)，是电力系统最大的综合性制造厂家，也是我国生产制造玻璃钢包封干式空心电抗器最早的专业制造厂BPEG 从 1989 年开始生产干式空心电抗器，目前设计制造的产品种类和产品数量，均属国内最大的制造厂家本说明书是干式空心电抗器的基本说明，请用户在验收、安装、检测和运行前详细阅读如本说明仍有不详之处，请与北京电力设备总厂销售或技术部门联系，我们将为您提供热情周到的服务常用干式空心电抗器类型及用途1． 并联电抗器（BKK ）—并联连接在 500kV 变电站或 220kV 变电站低压绕组侧，用于长距离轻负荷输电线路的电容性无功补偿2． 可控硅控制电抗器 TCR（BKK—2×）—由两台容量相同的并联电抗器叠装组成单相，三相电抗器一般按△接法连接，由可控硅控制其通过容量用于静补装置3． 串联电抗器（CKK ）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流4． 串联可调电抗器（CKKT）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。
一般用于电气化铁路无功补偿5． 限流电抗器（XKK）—串联连接在系统中，在系统发生故障时，用以限制短路电流，使短路电流降低至允许值6． 滤波电抗器（LKK）—与并联电容器组串联连接，组成谐振回路，滤除指定的高次谐波7． 可调滤波电抗器（LKKT）—电感值可调滤波电抗器8． 平波电抗器（PKK ）—在直流系统中为谐波电流提供高阻抗和在故障时减小电流增加9． 阻尼电抗器（ZKK）—与电容器串联，用来限制电容器组投入时的涌流10． 分裂电抗器（FKK ）—安装在保持隔离的两个分离馈电系统中，正常运行时电感较低，出现故障时，则对系统呈现出较大的阻抗以限制故障电流11． 中性点接地限流电抗器（ZJKK）—连接在系统中性点和地之间，用来限制系统故障时的线对地电流12． 电动机起动电抗器（QKK ）—与交流电动机串联连接，用来限制电动机的起动电流起动后，电抗器立即被切除13． 均荷电抗器（JKK ）—用来平衡并联电路的电流14． 防雷线圈（FLQ ）—串联连接于变电所线路入口，用来降低雷电侵入波陡度，限制雷电流幅值，同时还兼有限制短路电流的作用215． 试验电抗器（SYKK ）—应用在高压试验室中，为满足高压试验的各种需求和用途的电抗器。
结构与性能1． 电抗器采用干式空心结构，避免油浸电抗器发生漏油，易燃等缺点，维护简单，运行安全，没有铁心，不存在铁磁饱和，线性度好2． 将所需导线截面分成许多绝缘的小截面铝导线多股平行绕制，使涡流损耗明显减小，具有高品质因数3． 绕组中的导线外部由环氧树脂浸透的玻璃纤维包封，高温固化，整体性强，噪音低，机械强度比铝、铜高十几倍，可耐受高短路电流的冲击和较强的机械震动4． 采用多层并联筒式绕组结构，层间有通风道，对流自然冷却，散热好由于各层绕组为并联连结，层间电位差基本一致，而产品设计包封层间耐压大于 15kV，大大提高了产品运行的可靠性5． 采用铝合金、星形吊臂结构，机械强度高，涡流损耗小，可满足线圈分数匝的要求，所有接头全部焊接到吊架的铝接线臂上，保证线圈高度的可靠性6． 具有先进的设计软件，可以根据用户要求由计算机优化设计出先进合理的电抗器，使各层导线电流密度合理分布并根据各层电动力的大小，确定玻璃钢包封厚度，且能准确给出各层线圈匝数、温升、损耗、品质因数及各种尺寸、参数等7． 安装方式灵活，一般电抗器可以按三相垂直叠放布置或两叠一平布置，大容量电抗器一般按三角形或一字形水平布置进出线角度和相间出线角度可由用户指定。
8． 可根据用户需要，电抗器制造成电抗值连续可调或带抽头型式，电抗调节范围一般为±5%或更大9． 电抗器表面涂以特殊的抗紫外线、抗老化的绝缘漆，使电抗器能承受恶劣的气象条件10． 为了防止室外运行 35kV 以上电压等级并联电抗器表面产生树枝状放电，在电抗器防护漆外喷涂 RTV 憎水性涂料该涂料附着力强、不起层，具有重涂性的特点11． 电抗器按要求安装后，每台相序可根据用户使用情况自行确定使用条件1． 使用地点：户外若户内使用，必须有良好的通风条件2． 使用环境温度：可在－40℃～＋40℃或－25℃～＋45℃条件下运行（或由用户指定）3． 海拔高度：不大于 1000m4． 最大风速：35m/s5． 相对湿度：不大于 90%36． 抗地震能力：水平：0.3g；垂直：0.15g注：若使用条件有特殊要求可直接与 BPEG 协商吊运与安装1． 电抗器本体重量低于 1.5 吨时，吊运时可使用电抗器上端中心吊环垂直吊运重量超过1.5 吨的产品用吊臂上的吊孔起吊，但要注意确保各独立吊索之间的角度小于 60°如距离不够，可用平衡架垂直起吊禁止用吊臂之间的玻璃钢带起吊2． 支持绝缘子由 BPEG 将其固定包装后发至用户。
安装时，根据 BPEG 提供的安装图纸，将电抗器吊起逐一把绝缘子装好，绝缘子金属帽与电抗器支座间放入一片 BPEG 提供的橡胶垫进行水平调整避免各支点受力不均3． 三相电抗器垂直安装，或两相叠放、一相平放时，要按试验报告分组序号组合安装三相叠放时，中间相绕组为反向绕制两叠一平时，两叠下相绕组为反向绕制安装时要注意相间出线角度4． 电抗器三相平放时，每相电抗器之间的中心距宜大于 1.7D（D 为电抗器绕组外径）5． 在电抗器周围及上、下有影响区域内，不得有闭合金属环网，以免造成附加损耗电抗器围栏必须开路，围栏距电抗器中心距离不小于 1.1D，电抗器上、下空间距离不小于 0.5D电抗器安装在室内时，若无法避开上下混凝土预制板中的金属埋件，则电抗器上、下空间距离不小于 1.0D6． 电抗器与基础固定：建议按电抗器外形图中的安装尺寸与支腿数量，先在混凝土基础上预埋与支腿数量相同、安装节径相等的地脚平铁，预埋地角平铁应进行水平超平再选择合适的槽钢（10 或 12 号槽钢）作为过渡连接件，与电抗器支腿用螺栓连接好，待电抗器位置放好后，将槽钢与予埋平铁焊接牢固即可槽 钢及连接螺栓由用户自备7． 电抗器混凝土基础预埋平铁、接地线等金属制件不得形成闭 合回路，以免造成环流损耗。
8． 导电连接表面应平整光滑，清除连接端子表面的污秽，建议 在端子接触面部位涂导电膏，用螺栓紧固连接4一、串联、限流电抗器的安装方法（一） 、三相叠放电抗器的安装1． 安装结构图见图（一） 2． 安装时，按照图纸要求，先将支撑三相电抗器的支座和绝缘子组装好（包括槽钢） ，依次摆放在基础预埋平铁上，将下相电抗器放在支撑的绝缘子（或支座）上，支撑电抗器的绝缘子上法兰应加垫 BPEG 提供的橡胶垫，然后用螺栓进行连接，支腿与基础预埋铁若有间隙，可用垫铁塞紧，并逐一焊接牢固3． 将下相电抗器上端法兰放好绝缘子，按照组装序号，将中相电抗器吊装放在支撑绝缘子上，并垫入一片橡胶垫，用螺栓将中相电抗器与绝缘子进行连接4． 安装上相电抗器时，方法同上5． 三相电抗器安装好以后，紧固每一条螺栓紧固螺栓时要注意每支绝缘子受力均匀二） 、两叠一平电抗器的安装1． 安装结构图见图（二） 2． 安装方法同上3． 注意两叠的上相与边相不要装反三） 、单相平放电抗器的安装1．根据电抗器安装外形图和产品出厂序号进行组合安装安装结构图见图（三） 2．安装方法同上二、滤波电感可调电抗器的安装方法1． 安装结构图见图（四） 。
2． 安装时要注意产品分组序号，下节线圈安装方法同上上、下两节线圈由调节螺杆或导电支撑板支撑固定，连接导电板时，应将连接部位打磨干净3． 上、下两节线圈之间的距离应根据现场对电感量的需要，参照电感名牌的参数，选择安装固定孔4． 现场安装调试完后，可将调节螺杆、导电支撑板多余的长度锯掉，确保电气安全距离三、并联电抗器的安装方法根据并联电抗器支撑结构，电抗器支撑分为垂直支撑、斜支撑、高支腿支撑等形式一） 、垂直支撑方式的安装方法1． 根据电抗器安装外形图的要求将支撑件及过渡槽钢组装好，摆放于予埋平铁位置上52． 将电抗器起吊到所需安装的基础上方，然后逐个与电抗器下支座板用螺栓紧固3． 逐个检查电抗器支撑件下部与基础预埋铁是否压实，如有间隙，则用垫铁塞实，然后将过渡槽钢与基础预埋铁焊接二） 、斜支撑方式的安装方法1． 安装结构图见图（五） 2． 按电抗器总装图中的支撑高度制作可以微调尺寸的辅助工装 6 件，材料可选用普通钢管或槽钢3． 电抗器吊起后，将 6 件辅助支撑均布连接到电抗器支座板上，支稳找正电抗器后，逐个安装电抗器的 6 个斜支腿然后逐一撤换辅助支撑即可4． 安装并联电抗器的防护罩。
将防护罩在地面上组装好，把支撑连接到防护罩上，再将防护罩吊放到电抗器的安装位置上进行紧固连接最后将防雨隔栅安装在防护罩内孔上（见图六） 所有螺栓端头应涂螺纹锁固剂（乐泰 242） ，防止螺栓松动掉入绕组通风道内，造成电抗器事故5． 电抗器水泥基础内预埋的地脚平铁、保护地线 等金属制件不得形成闭合回路，以免增加环流损耗6． 连接铝排应平整光滑，清除连接铝排表面的污秽，接线端用螺栓紧固，建议在接触面部位涂导电膏橡胶垫的安装: 橡胶垫应放置在绝缘子金属帽处 (最好放置在绝缘子下面)图 五 电抗器安装图6图 六 防护罩安装图（三） 、高支腿支撑的安装方法1． 根据电抗器的安装外形图的要求，先组装过渡支座与绝缘子，将电抗器吊起与过渡支座进行连接然后将高支腿摆放到预装位置，再将绝缘子与高支腿上的工字钢进行连接2． 玻璃钢高支腿与基础预埋铁之间可通过 12 号槽钢进行连接，槽钢下料尺寸可按照高支腿下法兰尺寸加工，然后将其与高支腿下法兰用螺栓紧固3．逐一检查电抗器各部位连接紧固螺栓，逐个进行紧固4． 逐个检查电抗器高支腿下部槽钢与基础预埋铁是否压实，如有间隙，则用垫铁塞实，然后进行焊接5． 安装并联电抗器的防护罩、防雨隔栅方法同上。
现场试验与检查一、现场试验1． 测量直流电阻在现场测量直流电阻时，宜选用双臂直流电桥测量时应使电抗器绕组温度与环境温度基本平衡，将电阻测量值换算到 75℃换算公式为：R 75= tR257t：测量时的环境温度，R t：测量的直流电阻值注意：a. 对于三相叠放、两叠一平方式安装的电抗器，由于考虑到各相之间互感的作用，为了保证三相电抗值的平衡，在设计时，三相之间的直流电阻值是不平衡的b. 在测量时，由于干式空心绕组容易受电磁场干扰，电抗器应远离强磁场源2． 测量工频电抗（电感）现场可以采用阻抗法测量电抗器的工频电抗值（电感值） ，由于绕组的直流电阻与工频电抗相比非常小，可忽略不计对于三相叠放、两叠一平方式安装的电抗器，由于电抗器之间有互感的作用，测量时，应采用三相交流电源，或采用专用三相电抗（电感）测量仪7测量3． 产品对地工频耐压试验二、现场检查1． 检查绕组引出线，应无任何损伤或折断，如有损坏必须焊好2． 检查绕组各层通风道有无异物或堵塞3． 检查确认电抗器上下星形架玻璃钢绑扎带是否有损伤4． 检查电抗器外表是否有损伤5． 检查电抗器安装与接线是否符合产品外形图的安装要求6． 检查电抗器的安装紧固螺栓是否拧紧，各个支撑点是否压实。
7． 电抗器安装完毕后，应将起吊吊环拆除维护与保养1． 检查电抗器外表及引出线是否有损伤，如有，则应立即修复好2． 每年检查一次电抗器的表面绝缘漆，如有损伤或脱落，应及时补刷3． 每年定期检测电抗器的直流电阻和工频电抗，每次测量值应基本一致4． 检查电抗器接线端与母线排接触是否良好，发现接触不良时，需对接触表面进行处理，并上紧螺栓。
