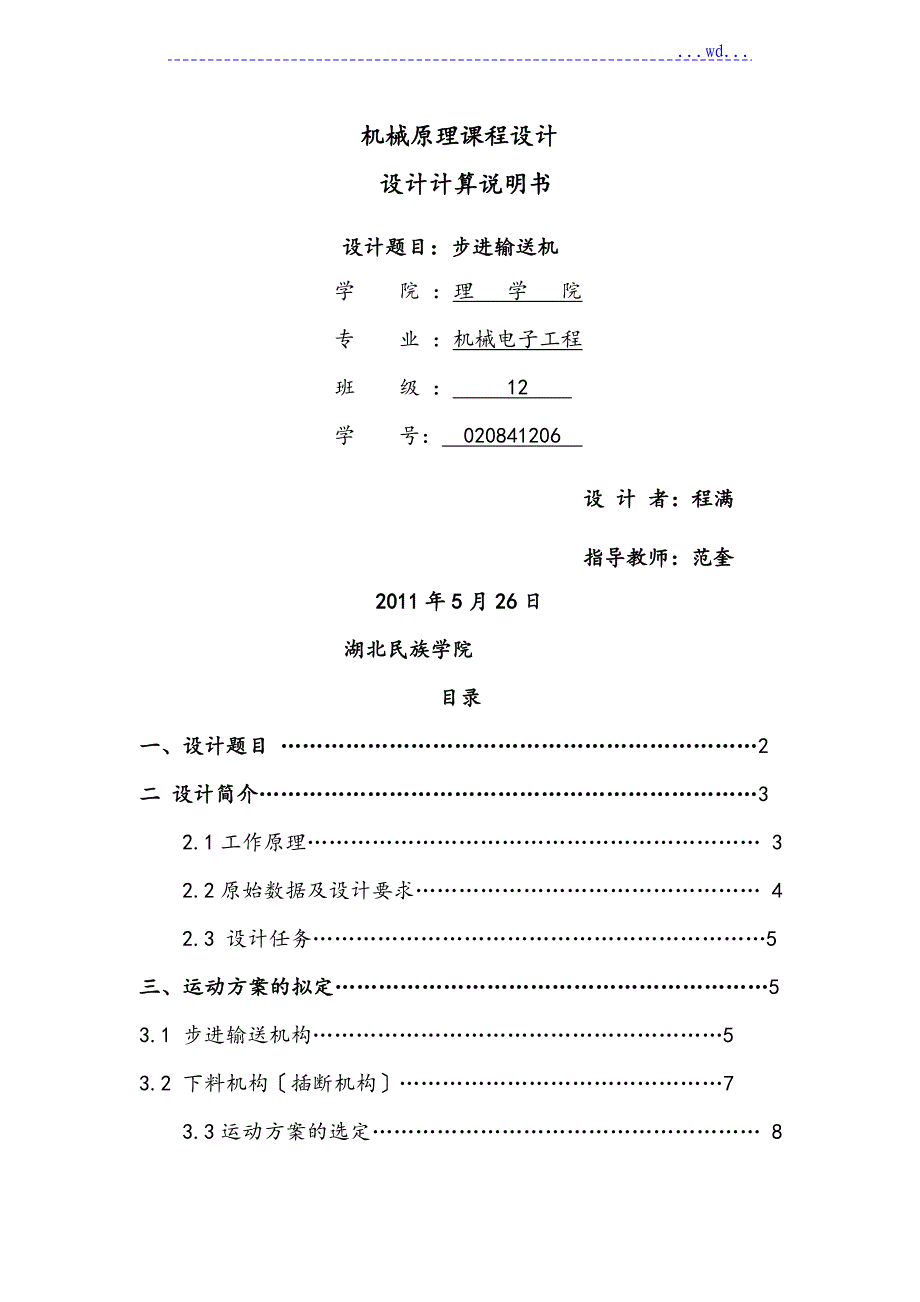

...wd...机械原理课程设计 设计计算说明书设计题目：步进输送机 学 院 ：理 学 院专 业 ：机械电子工程班 级 ： 12 学 号： 020841206 设 计 者：程满 指导教师：范奎2011年5月26日湖北民族学院目录一、设计题目 …………………………………………………………2二 设计简介……………………………………………………………32.1工作原理……………………………………………………… 32.2原始数据及设计要求………………………………………… 42.3 设计任务………………………………………………………5三、运动方案的拟定……………………………………………………53.1 步进输送机构…………………………………………………53.2 下料机构〔插断机构〕………………………………………73.3运动方案的选定……………………………………………… 8四、机构运动简图………………………………………………………8五、运动分析……………………………………………………………115.1输送机构的运动分析……………………………………… 115.2插断机构〔下料机构〕的运动分析…………………………205.3飞轮的转动惯量的计算…………………………………… 23六、机构运动循环图…………………………………………………24七、减速机构的设计……………………………………………………24八、设计总结……………………………………………………………25九、参考文献……………………………………………………………25一、 设计题目：步进输送机二、 设计简介2.1工作原理步进输送机是一种能间歇地输送工件.并使其间距始终保持稳定步长的传送机械。
图1为运动示意图.工件经过隔断板从料轮滑落到辊道上.隔断板作间歇往复直线运动.工件按一定的时间间隔向下滑落输送滑架作往复直线运动.工作行程时.滑架上位于最左侧的推爪推动始点位置工件向前移动一个步长.当滑架返回时.始点位置又从料轮承受了一个新工件由于推爪下装有压力弹簧.推爪返回时得以从工件底面滑过.工件保持不动当滑架再次向前推进时.该推爪早已复位并推动新工件前移.与此同时.该推爪前方的推爪也推动前工位的工件一齐向前再移动一个步长如此周而复始.实现工件的步进式传输显而易见.隔断板的插断运动必须与工件的移动协调.在时间和空间上相匹配图1 步进输送机示意图2.2 原始数据及设计要求（1） 输送工件形状和尺寸如图1.工件质量60kg.输送步长H＝840mm.允许误差±0.2mm2） 辊道上允许输送工件最多8件工件底面与辊道间的摩擦系数0.15〔当量值〕.输送滑架质量为240kg.当量摩擦系数也为0.153） 滑架工作行程平均速度为0.42m/s.要求保证输送速度尽可能均匀,行程速比系数K≥1.74） 最大摆动件线质量为20 kg/m.质心在杆长中点.绕质心线转动惯量为2 kgּm2/m.其余构件质量与转动惯量忽略不计。
发动机到曲柄轴的传动系统的等效转动惯量〔视曲柄为等效转动构件〕近似取为2 kgּm25） 允许速度不均匀速度为[δ]＝0.16） 滑架导路水平线与安装平面高度允许在1100mm以下7） 电动机规格自选2.3 设计任务（1） 根据工艺动作要求拟定运动循环图；（2） 进展插断机构、步进输送机构的选型；（3） 机械运动方案的评定和选择；（4） 根据选定的原动机和执行机构的运动参数拟定机械传动方案.分配传动比.并在报告上画出传动方案图；（5） 进展工件停顿在工位上的惯性前冲量计算；（6） 对机械传动系统和执行机构进展运动尺寸计算；（7） 画出机械运动方案简图；（8） 编写设计计算说明书三、运动方案的拟定3.1 步进输送机构步进输送机的主传动机构的原动件是曲柄；从动件为推爪(滑块),行程中有急回特性；机构应有较好的动力特性及在工作进程中速度要求较小且均匀要满足这些要求.用单一的四杆机构是难以实现的下面介绍拟定的几种方案 图1-1 1.如上图1-1所示.牛头刨床的主传动 机构采用导杆机构、连杆滑块机构组成的6杆机构。
采用导杆机构.滑块3与导杆之间的传动角始终为o.且适当确定构件尺寸.可以保证机构工作行程速度较低并且均匀.而空回行程速度较高.满足急回特性要求适当确定推爪的导路位置.可以使压力角尽量小2、如图1-2所示.步进输送机的主传动机构采用凸轮机构和摇杆滑块机构适中选择凸轮运动规律.设计出凸轮廓线.可以实现刨头的工作行程速度较低.而返回行程速度较高的急回特性；在推爪往复运动的过程中.防止加减速度的突变发生(采用正弦加速度运动规 律〕3、如图1-3所示.步进输送机主传动机构采用曲柄导杆机构机构导杆做往复摆动其速度有点波动.并且也具有急回特性 图1-2 图1-3 4、如图1-4所示.步进输送机的主传动机构采用曲柄摇杆机构和摇杆滑块机构曲柄摇杆机构可以满足工作进给时推爪的速度较低.在运动过程中曲柄摇杆机构的从动件摇杆3的压力角是变化的3.2 下料机构〔插断机构〕一种方案是采用齿轮与齿条的配合〔图2-1〕〔图2-1〕而另一种方案是采用从动件盘形凸轮与摇杆机构的组合图〔2-2〕.利用弹簧的弹力使滚子从动件始终紧靠在凸轮上 图2-23.3运动方案的选定经过小组讨论最终确定选输送机构的方案1和插断机构的方案2作为此次课程设计所要求的运动方案。
四、机构运动简图 运动简图1.初始状态2.工件输送阶段3.工件到达工位点4.输送架回程及下料阶段五、运动分析5.1输送机构的运动分析 图5.1.11.要求条件：输送滑架输送步长S=840mm+20mm=860mm, 滑架工作行程的平均速度为0.42m/s, 输送速度尽可能均匀. 行程速比系数K≥1.72.制定参数：令K=2.推爪〔滑块〕的导路X-X在导杆运动弧长的平分线上极为夹角θ=180°×(K-1)/(K+1)=60°.即∠O2O4A=30°由输送架工作行程平均速度0.42m/s,且输送步长S=860mm可得导杆O4B的长度O4B=860mm工作进程的时间t1=0.86m/0.42m/s=2.0476s回程时间t2= t1/2=1.0238s. 有Wt=θ知W=2.0457 rad/s转速n=60W/(2*3.14)=19.5r/min由∠O2O4A=30°知O2A=O2O4/2,又X-X在导路所在弧长的平分线上.取H约为(860+860*cos30°)/2即令H=802mm又要求工作过程中传动平稳.速度均匀.即BC杆的传动角γ越大越好。
最大的传动角γ=90°-arcsin[(860-860*cos30°)/BC]为保证机构的传力效果.应使传动角的最小值γmin大于或等于其许用值[γ],即γmin≥[γ]一般机械中.推荐[γ]=40°-50°取BC=200mm, γ=74.38°推爪形状如以以下图：尺寸如上图所示.单位：cm由上述结论.确定输送架运动的6杆机构的长度分别为：BC=200mm O4B=860mm O2O4=500mm O2A=250mm 3.用相对运动图解法做平面机构的运动分析将曲柄端点的运动轨迹的圆周12等份.初始位置为1如上图5.1.1例如计算滑块处于位置8时机构的速度、加速度1、求C点的速度：⑴确定构件3上A点的速度：构件2与构件3用转动副A相联.所以υA3=υA2而υA2==0.51m/s⑵求的速度： υA4 = υA3 + υA4A3方向： ⊥BO4 ⊥AO2 ∥BO4 大小： 用图解法求解如图1：、式中υA3、υA4表示构件3和构件4上 A点的绝对速度.υA4A3表示构件4上A点相对于构件3上A点的速度.其方向平行于线段BO4.大小未知；构件4上A点的速度方向垂直于线段BO4.大小未知。
在图上任取一点P.作υA3的方向线pO3.方向垂直于AO2.指向与ω2的方向一致.长度等于υA3/μv.〔其中μv为速度比例尺〕过点p作直线垂直于BO4 代表υA4的方向线.再过O3作直线平行于线段BO4 代表υA4A3的方向线这两条直线的交点为O4.那么矢量pO4和O3O4分别代υA4和υA4A3易知PO3、PO4同向.由速度多边形PO3O4得：υA4=0.51m/sυA4A3=0⑶ 求BO 4的角速度：=VA4/=0.68rad/sVB=BO4=0.59m/s⑷ 求C点的速度υc：υc = υB + υCB方向： ∥X-X⊥BO4 ⊥BC 大小： ω4lO4B 速度图见图2：式中υc 、υB 表示点的绝对速度υCB表示点C相对点B的相对速度其方向垂直于构件CB.大小未知.点C的速度方向平行于X-X.大小未知.图上任取一点p作代表υB的矢量pb其方向垂直于BO4指向于转向相反.长度等于〔为速度比例尺〕过点p作直线平行于X-X.代表υc的方向线.再点b作直线垂直于BC代表υCB的方向线.这两方向线的交点为C那么矢量pc和bc便代表 υc、υCB那么C点的速度为：υc=0.58m/s.υCB=0。
加速度也可按相对图解法计算4.编制程序计算各点的速度.加速度.位置1)主程序源代码如下#include "stdio.h" /*包含头文件*/#include "stdlib.h"#include "math.h"const double PI=3.14159; /*圆周率*//*全局变量*/double L[10]; /*存储杆长*/double X[10],Y[10]; /*存储各点x.y坐标*/double V[10],U[10]; /*存储各点x.y方向速度分量*/ double A[10],B[10]; /*存储各点x.y方向加速度分量*/double F[10],W[10],E[10]; /*存储各杆转角.角速度.角加速度*/ double S[10],C[10]; 。
