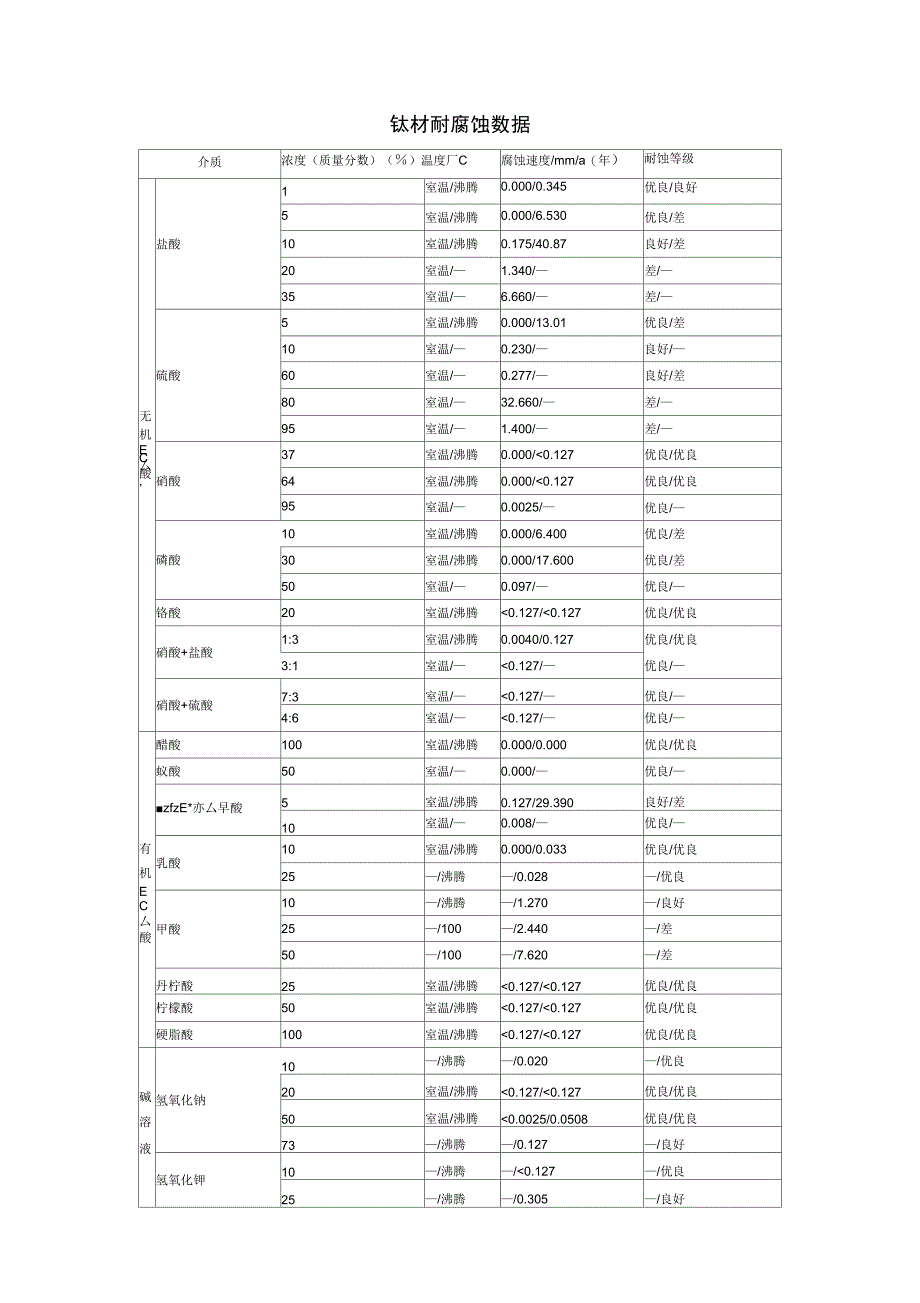

钛材耐腐蚀数据介质浓度（质量分数）（％）温度厂C腐蚀速度/mm/a（年）耐蚀等级无机EC厶酸,盐酸1室温/沸腾0.000/0.345优良/良好5室温/沸腾0.000/6.530优良/差10室温/沸腾0.175/40.87良好/差20室温/—1.340/—差/—35室温/—6.660/—差/—硫酸5室温/沸腾0.000/13.01优良/差10室温/—0.230/—良好/—60室温/—0.277/—良好/差80室温/—32.660/—差/—95室温/—1.400/—差/—硝酸37室温/沸腾0.000/<0.127优良/优良64室温/沸腾0.000/<0.127优良/优良95室温/—0.0025/—优良/—磷酸10室温/沸腾0.000/6.400优良/差30室温/沸腾0.000/17.600优良/差50室温/—0.097/—优良/—铬酸20室温/沸腾<0.127/<0.127优良/优良硝酸+盐酸1:3室温/沸腾0.0040/0.127优良/优良3:1室温/—<0.127/—优良/—硝酸+硫酸7:3室温/—<0.127/—优良/—4:6室温/—<0.127/—优良/—有机EC厶酸醋酸100室温/沸腾0.000/0.000优良/优良蚁酸50室温/—0.000/—优良/—■zfzE*亦厶早酸5室温/沸腾0.127/29.390良好/差10室温/—0.008/—优良/—乳酸10室温/沸腾0.000/0.033优良/优良25—/沸腾—/0.028—/优良甲酸10—/沸腾—/1.270—/良好25—/100—/2.440—/差50—/100—/7.620—/差丹柠酸25室温/沸腾<0.127/<0.127优良/优良柠檬酸50室温/沸腾<0.127/<0.127优良/优良硬脂酸100室温/沸腾<0.127/<0.127优良/优良碱溶液氢氧化钠10—/沸腾—/0.020—/优良20室温/沸腾<0.127/<0.127优良/优良50室温/沸腾<0.0025/0.0508优良/优良73—/沸腾—/0.127—/良好氢氧化钾10—/沸腾—/<0.127—/优良25—/沸腾—/0.305—/良好5030/沸腾0.000/2.743优良/差氢氧化铵28室温/—0.0025/—优良/—碳酸钠20室温/沸腾<0.127/<0.127优良/优良阿摩尼亚20室温/—0.0708/—优良/—无'机'盐,溶,液;氯化铁40室温/950.000/0.002优良/优良氯化亚铁30室温/沸腾0.000/<0.127优良/优良氯化亚铅10<0.127/<0.127氯化亚铜50<0.127/<0.127氯化铵10<0.127/<0.000氯化钙10<0.127/<0.000氯化铝25<0.127/<0.127氯化镁10<0.127/<0.127氯化镍5-10<0.127/<0.127氯化钡20<0.127/<0.127硫酸铜20<0.127/<0.127硫酸铵20C饱和<0.127/<0.127硫酸钠50<0.127/<0.127硫酸亚铅20C饱和<0.127/<0.127硫酸亚铜10<0.127/<0.12730<0.127/<0.127硝酸银11室温/—<0.127/—优良/—有机化-合「物-苯（含微量HCI、NaCl）蒸气与液体800.005优良四氯化碳同上沸腾0.005四氯乙烯（稳定）100%蒸气和液体0.0005四氯乙烯（H2O）0.0005三氯甲烷0.003三氯甲烷（H2O）0.127良好三氯乙烯99%蒸气和液体0.00254优良三氯乙烯（稳定）990.00254甲醛370.127良好甲醛（含2.5%H2SO4）500.305良好注：1•耐蚀等级分为三级：优良一一耐蚀，腐蚀速度在0.127mm/a以下。
良好一一中等耐蚀，腐蚀速度在之间差不耐蚀，腐蚀速度在1.27mm/a以上2. 纯钛在大多数介质中，特别是在中性、氧化性介质和海水中有高的耐蚀性钛在海水中的耐蚀性比铝合金、不锈钢和镍合金还高，在工业、农业和海洋环境的大气中，虽然数年，表面也不变色氢氟酸、硫酸、盐酸、正磷酸以及某些热的浓有机酸对钛的腐蚀较大（见上表），其中氢氟酸不论浓度、温度高低，对钛都有很高的腐蚀作用钛对各种浓度的硝酸和铬酸的稳定性高，在碱溶液和大多数有机酸、无机盐溶液中的耐蚀性也很高3. 钛不发生局部腐蚀和晶间腐蚀，腐蚀是均匀进行的4•钛合金的耐蚀性与工业纯钛相近，这一点是钛合金能在化工和造船工业获得广泛应用的原因。
