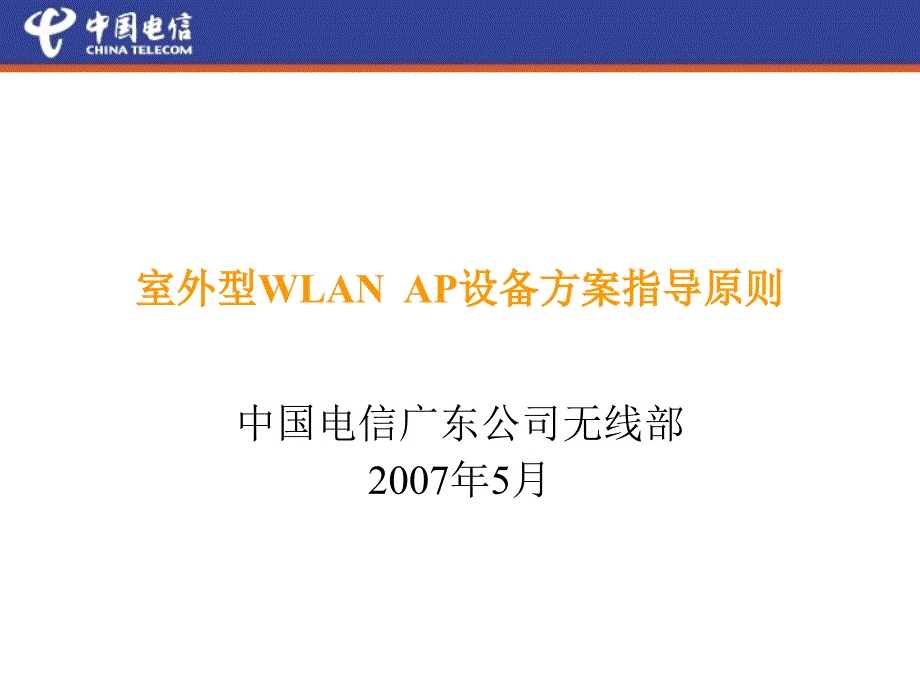

室外型WLAN AP设备方案指导原则中国电信广东公司无线部 2007年5月室外公众型WLAN AP 方案编制指导• 室外型AP设备应用场景：–学校，包括室外区域和宿舍、教学楼、图书馆等–电信宽带线路无法进入的住宅小区–室外区域，如室外大型活动会场、商业街、步行街 、市民广场等室外公众型WLAN AP 方案编制指导• 室外型AP性能介绍 –覆盖能力 • 室外型AP设备仅用于视距场景 • 室外型AP外接定向天线后的有效覆盖距离 –覆盖楼宇时为200米以内 –室外空旷环境下为1000米左右 • 室外型AP的覆盖距离受多重因素制约，包括AP的功率大小 、天线的类型和增益、覆盖区域开阔与否、不同厂家设备 等因素有关系 • 应用时根据理论公式计算出所需要的AP功率、天线增益， 确定采用何种AP设备、天线–容量能力 • 每个AP可带12个并发用户室外公众型WLAN AP 方案编制指导• 覆盖距离的算法，三角形算法 • AP的覆盖距离、覆盖区域的宽度高度估算如下图 ：覆盖目标距离水平宽度/垂直宽度水平波束宽度（ °）909065垂直波束宽度（ °）555555距离覆盖目标（M ）1003030水平宽度(M)2006038 垂直宽度(M)104 31 31 室外公众型WLAN AP 方案编制指导•覆盖同一区域的AP数目一般小于等于3 ； •用于桥接的5.8GHz天线采用大于21dBi超高增益定向天线。
• 应用总体原则 –针对以上区域，以室外型AP设备照射为主，必 要时采用室内小AP进行室内补充覆盖 • 设备类型选用原则 –目标区域较远且为集中式大型楼宇，采用AP+定 向窄波束高增益天线 –目标区域较分散且为小型楼宇，采用AP+全向/ 定向宽波束低增益天线 –若AP无上行传输，可考虑采用2.4GHz/5.8GHz设 备的桥接功能，桥接的5.8GHz天线采用大于 21dBi超高增益定向天线室外公众型WLAN AP 方案编制指导• AP及天线安装指导建议注：1.考虑AP安装位置时，应在不影响覆盖范围的情况下，尽量利于引电、传输及布 线，还应注意防火防盗；2.定向天线的上倾/下倾角，均应慎重控制，防止造成多径干扰3.覆盖同一区域的AP数量小于等于3室外公众型WLAN AP 方案编制指导• 上行传输选用 –上行传输方式对比• 上行传输方式选用原则 –尽量利用现有资源 –若已有LAN资源，优先采用LAN上行 –若无LAN资源，采用ADSL上行上行方式优优点缺点LAN上行方式速率高且稳定需占用城域网接入层交换机端口资源DSLAN上行工程造价低速率2M~4M室外公众型WLAN AP 方案编制指导• 投资估算依据项项目子项项单单位综综合造价（元）主设备室外型AP设备 (包括天馈线 、支撑杆 、PoE、接地)15000.00 传输 (尽量利用现 有资源)增加VDSL上行链路（含 MODEM）600.00 增加 LAN上行链路600.00 电源外电引入1000.00 交流开关400.00 避雷器2200.00 请领导指示！。
