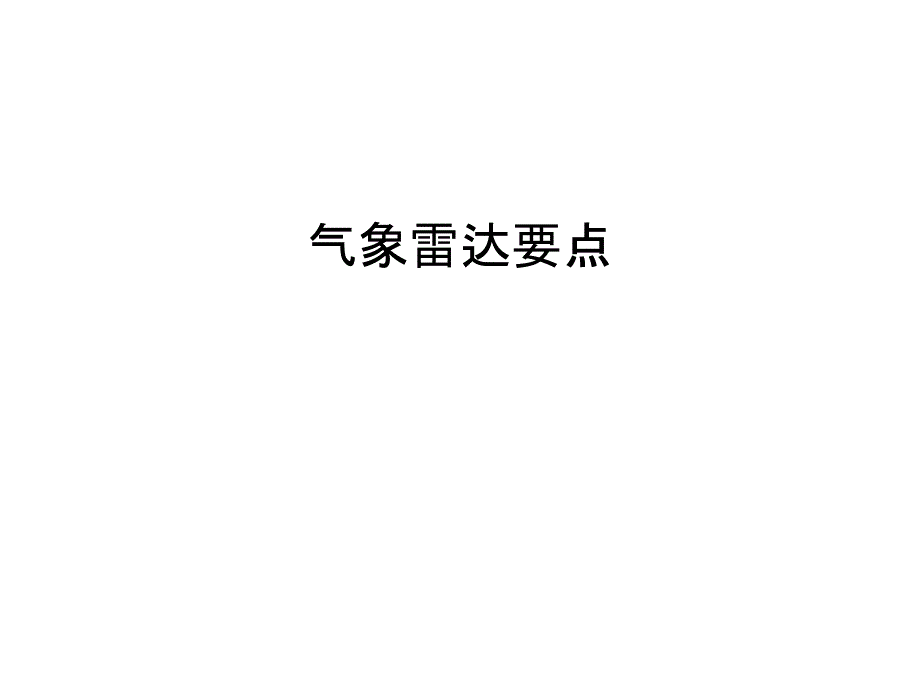

气象雷达要点 二.气象雷达控制面板•1.方式选择旋钮.•2.接收机增益和地面杂波抑制旋钮.•3.扇区扫描电门.•4.转换电门.•5.稳定电门•6.倾斜控制旋钮 1.方式选择旋钮•方式选择旋钮有四个旋钮位置方式选择旋钮有四个旋钮位置: a.OFF位抑制发射机位抑制发射机,并且将无线固定在正并且将无线固定在正前方前方,MFD显示天蓝色显示天蓝色RADAROFF. 1.方式选择旋钮 b.TEST方式方式,雷达系统执行内部部件和天雷达系统执行内部部件和天线使用的自检线使用的自检,此时发射机并不发射此时发射机并不发射,MFD显示显示6个相等的间隔的颜色波段个相等的间隔的颜色波段. c.MAP方式系统提供飞机前方地形的雷达方式系统提供飞机前方地形的雷达图像图像,地面目标以深蓝地面目标以深蓝,绿绿,黄黄,或品红或品红(最最小到最大反射小到最大反射)被显示在被显示在MFD上．此方式上．此方式路径衰减路径衰减(PAC)和地面杂波抑制和地面杂波抑制(GCS)不不工作．工作． 1.方式选择旋钮 d.WX方式雷达系统工作方式方式雷达系统工作方式 2.增益控制旋钮•a.增益控制有7个位置用来人工调置雷达图像颜色显示，NORM是一个标值，正负选择分别改变颜色等级•b.当在WX方式工作时，选择增益控制旋钮中心按钮，将接通地面杂波控制（GCS）,其作用是减少雷达显示上的地面回波密度。
通过消除杂波显示，将更精确的显示降雨回波，另外，GCS选择时只按通12秒后自动断开 3.扇区扫描电门 •按下选择±30度扇形扫描，不按±60度扇形扫描，单侧雷达开时雷达图像扫描线双向更新，双侧开时，雷达图像扫描线轮换更新 4.转换电门： •按下此电门，可以使MFD上显示另一侧的WX图像，此时MFD上距离环须与对侧相同才可显示否则，将显示RADAR NOT AT THIS RANCE 5.稳定电门： •正常操作雷达天线角度自动调节，以保持天线对着地平线.天线的稳定信号来自AHRS.STAB按钮用来接通或断开自动稳定功能 6、倾斜控制按钮： •允许选择天线的倾斜角（±15度）旋钮中间为自动倾斜控制自动调置不同高度和范围内的天线角当自动倾斜按通并且选择不同范围或飞机高度改变时，系统自动倾斜天线以保持波束偏转来显示之间的相同关系 三、DCP板• 显示控制面板用来控制雷达在MFD上显示DCP FORMAT旋钮用来选择雷达页面，而RDR选择电门可使雷达显示重叠在MFD格式上包括导航扇区、FMS地图或TCAS格式）RANCE旋钮用来选择MFD上距离 四、正常使用雷达 •正常使用雷达一般置GAIN于G+1位置，起飞前距离选择20海里范围左右，天线角度＋5--＋6，起飞以后随高度增加减小天线角度。
巡航高度时一般置于0.7--1.5,范围80海里，以确定大目标40海里范围时目标气象较为真实下降随高度降低逐渐增加天线角度 •A.判断雷雨：1、颜色 2、形状 3、南北差异•B.绕飞规定：白天距雷雨中心5km，夜10km•C.水汽大时，减增益寻找突破口•D.经常改变天线角度与范围距离以便更加准确判断雷雨 •E.绕飞原则：早判断，早行动，尽量上风头绕飞，不心存侥幸，胆大心细•F.转弯时（由于天线稳定需要时间，因此转弯时雷达图像不准确）•G.机组配合，分工明确，各负其责，（控制状态的，绕飞时，提醒的） 谢谢! ! 此课件下载可自行编辑修改，仅供参考！此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢感谢您的支持，我们努力做得更好！谢谢 。
