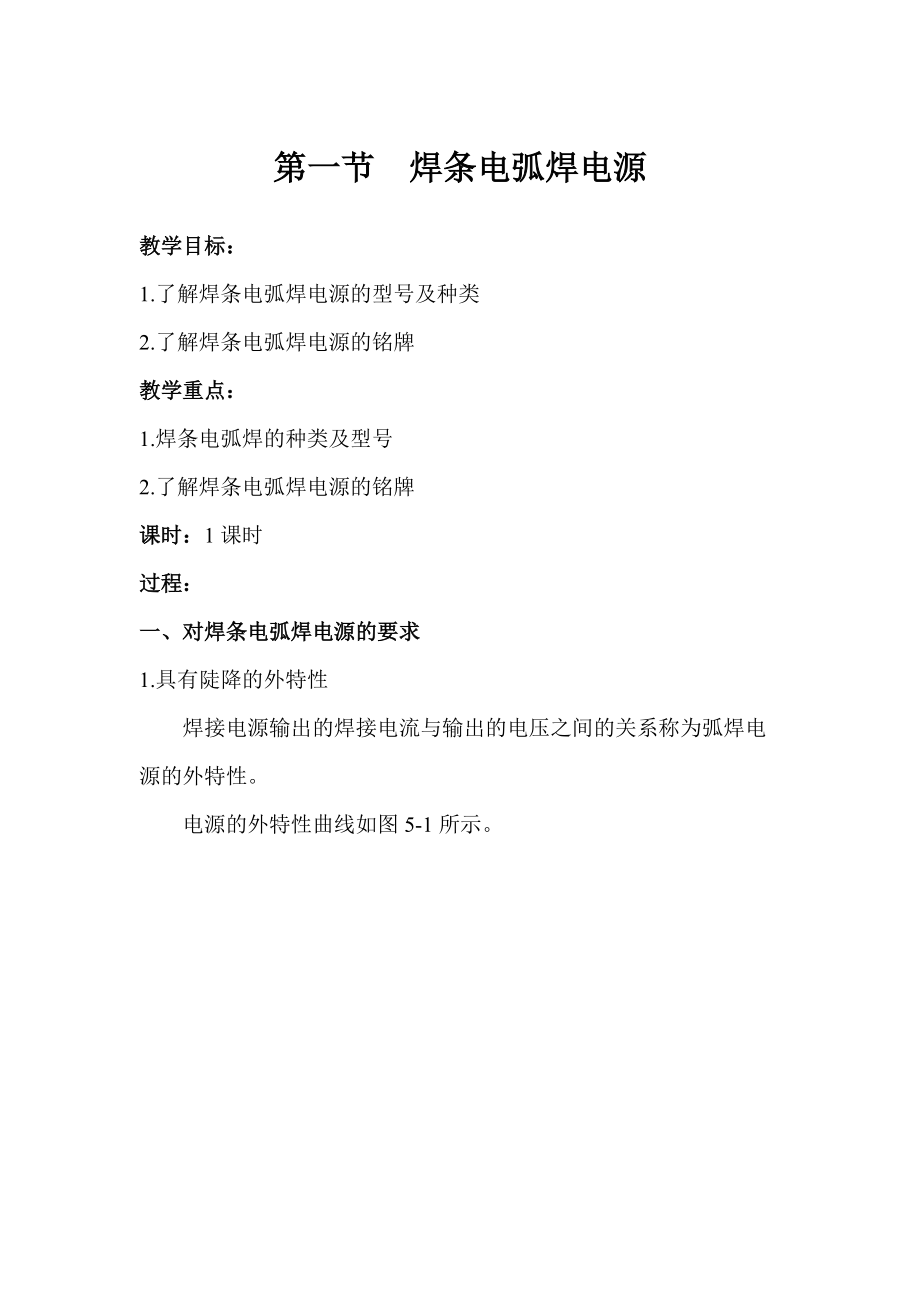

第一节 焊条电弧焊电源教学目标：1.了解焊条电弧焊电源的型号及种类2.了解焊条电弧焊电源的铭牌教学重点：1.焊条电弧焊的种类及型号2.了解焊条电弧焊电源的铭牌课时：1课时过程：一、对焊条电弧焊电源的要求1.具有陡降的外特性焊接电源输出的焊接电流与输出的电压之间的关系称为弧焊电源的外特性电源的外特性曲线如图5-1所示图5-1 电源外特性曲线1-陡降外特性曲线 2-缓降外特性曲线3-上升特性曲线 4-平特性曲线一台焊机具有无数条外特性曲线，调节焊接电流实际上就是调节电源外特性曲线2.适当的空载电压焊条电弧焊焊接电源空载电压一般为50～90V，我国有关标准中规定：弧焊整流器空载电压一般在90V以下；弧焊变压器的空载电压一般在80V以下3.适当的短路电流陡降外特性电源应具有适当的短路电流，通常规定短路电流等于焊接电流的1.25～1.5倍4.良好的动特性动特性用来表示弧焊电源对负载瞬变的快速反应能力动特性良好的弧焊电源，焊接过程中电弧柔软、平静、富有弹性，容易引弧，焊接过程稳定、飞溅小5.良好的调节特性一般要求焊条电弧焊电源的电流调节范围，为弧焊电源额定焊接电流的0.25～1.2倍二、焊条电弧焊电源的种类及型号1.焊条电弧焊电源种类交流电源有弧焊变压器；直流电源有弧焊整流器、弧焊发电机和弧焊逆变器。
2.焊条电弧焊机型号焊机是将电能转换为焊接能量的焊接设备焊机型号表示方法如下：部分焊机型号与代表符号见表5-1弧机附加特征名称及其代表符号见表5-2焊机特殊环境名称及其代表符号见表5-3三、焊条电弧焊电源的铭牌铭牌的内容主要有焊机的名称、型号、主要技术参数、绝缘等级、焊机制造厂、生产日期和焊机出厂编号等其中，焊机铭牌中的主要技术参数是焊接生产中选用焊机的主要依据焊机铭牌主要技术参数有：1.额定焊接电流额定焊接电流是焊条电弧焊电源，在额定负载持续率条件下允许使用的最大焊接电流弧焊变压器类和弧焊整流器类电源都是以额定焊接电流表示其基本规格2.负载持续率负载持续率是指弧焊电源负载的时间占选定工作时间周期的百分率负载持续率=在选定工作时间周期中弧焊电源有负载的时间/选定工作时间周期100%我国标准规定，对于容量500A以下的焊条电弧焊电源，它的工作周期为5min，则该焊机的负载持续率为60%。
