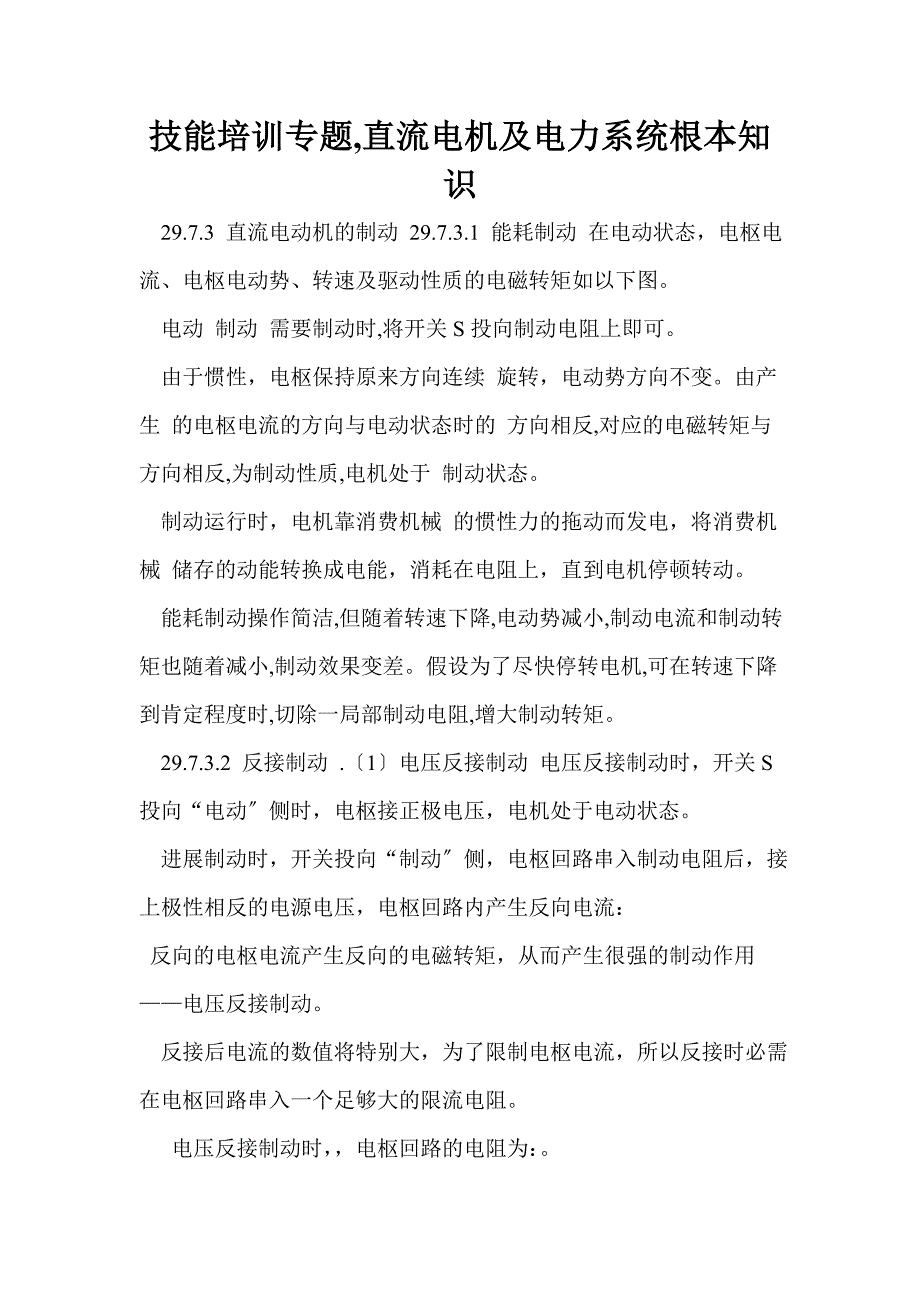

技能培训专题,直流电机及电力系统根本知识 29.7.3 直流电动机的制动 29.7.3.1 能耗制动 在电动状态，电枢电流、电枢电动势、转速及驱动性质的电磁转矩如以下图 电动 制动 需要制动时,将开关S投向制动电阻上即可 由于惯性，电枢保持原来方向连续 旋转，电动势方向不变由产生 的电枢电流的方向与电动状态时的 方向相反,对应的电磁转矩与 方向相反,为制动性质,电机处于 制动状态 制动运行时，电机靠消费机械 的惯性力的拖动而发电，将消费机械 储存的动能转换成电能，消耗在电阻上，直到电机停顿转动 能耗制动操作简洁,但随着转速下降,电动势减小,制动电流和制动转矩也随着减小,制动效果变差假设为了尽快停转电机,可在转速下降到肯定程度时,切除一局部制动电阻,增大制动转矩 29.7.3.2 反接制动 .〔1〕电压反接制动 电压反接制动时，开关S投向“电动〞侧时，电枢接正极电压，电机处于电动状态 进展制动时，开关投向“制动〞侧，电枢回路串入制动电阻后，接上极性相反的电源电压，电枢回路内产生反向电流： 反向的电枢电流产生反向的电磁转矩，从而产生很强的制动作用——电压反接制动。
反接后电流的数值将特别大，为了限制电枢电流，所以反接时必需在电枢回路串入一个足够大的限流电阻 电压反接制动时，，电枢回路的电阻为： 机械特性为： 〔2〕倒拉反转反接制动只适用于位能性恒转矩负载 倒拉反转反接制动时的机械特性方程就是电动状态时电枢串电阻时的特性方程由于串入电阻很大，有 倒拉反转反接制动时的机械特性曲线就是电动状态时电枢串电阻时的特性在第四象限的局部 倒拉反转反接制动时的能量关系和电压反接制动时一样 29.7.3.3 回馈制动 电动状态下运行的电动机，在某种条件下会消失状况，此时 ，反向，反向，由驱动变为制动从能量方向看，电机处于发电状态——回馈制动状态 回馈制动时的机械特性方程与电动状态时一样 第4篇 电力系统分析 第30章 电力系统根本学问 30.1 电力系统运行特点和根本要求 30.1.1.1 电能不能大量储存〔同时性〕 由于电能不能大量储存，因此电能的消费、传输、安排和消费事实上是同时进展的，即全部发电厂任何时刻消费的电能必需与该时刻全部负荷所需的电能与传输安排中损耗的电能之和相平衡这代表电力系统运行时必需满足的一类等约束条件：：有功功率平衡PGΣ = PDΣ + PL和无功功率平衡QG Σ = QD Σ +QL 式中PG Σ和QG Σ为电源发出的总有功功率和无功功率，PDΣ和QG Σ 为负荷取用的总有 功和无功功率，PL 和QL为系统总的有功和无功功率损耗。
30.1.1.2 电能消费与国民经济和人民生活有着极为亲密的关系〔重要性〕 如前所述，电能在国民经济和人民生活中起着极其重要的作用，电能供应的中断或削减将影响国民经济的各个部门，造成宏大的损失 30.1.1.3 电力系统的过渡过程特别快速〔快速性〕 由于电能的传播速度接近光速，因此它从一处传至另一处所需的时间极短，电力系统从一种运行方式转变到另一种运行方式的过渡过程特别快，电力系统中的事故从发生到引起严峻后果所经受的时间常以秒，甚至毫秒计，以致人们往往来不及作出反响 30.2 电力系统运行的根本要求 30.1.2.1 最大限度的满足用户用电的要求，为用户供应充分的电能 电能消费的规模很大，如我国如今的年发电量达数万亿千瓦时，因此进步电能消费的经济性具有非常重要的意义这包括尽量降低每千瓦时电所消耗的能源〔即设法降低煤耗率、水耗率、厂用电率等〕、尽量降低传输和安排过程中的损耗〔其指标为网损率，定义为整个电力网传输过程中损耗的电能与电源发出的总电能之比〕、尽量进步用电设备的效率等 30.1.2.2 保证平安牢靠的供电 1、平安牢靠持续供电：供电的中断将造成消费停顿、生活混乱，甚至危及设备和人身的平安，引起非常严峻的后果。
因此，电力系统的运行首先必需满足平安牢靠持续供电的要求 电力系统的平安性和牢靠性是有着不同含义的两个概念电力系统的平安性表征电力系统短时间内在事故状况下维持持续供电的力量，属电力系统实时运行中要考虑的问题；后者指电力系统向用户长时间不连续持续供电的概率指标，属电力系统规划设计的范畴电力系统的牢靠性是一特地课题 根据负荷的重要程度将其分类，并针对不同级别的负荷采纳相应的措施保障供电，是合理而可行的电力系统中一般将负荷分为三级： 第一级负荷 对这类负荷中断供电将造成极其严峻的后果，如危及人身平安、造成重要设备损坏、消费秩序长期不能复原正常、国民经济产生重大损失、人民生活发生严峻混乱等 其次级负荷 对这一类负荷中断供电将造成大量减产，使人民生活受到影响 第三级负荷 不属于以上两类负荷者对其停电不会造成重大损失 对第一级负荷要保证不连续供电，对其次级负荷也应尽量保证不连续供电此外，还有极少数特别重要的负荷要求肯定牢靠地不连续供电对各级负荷可根据详细状况采纳适当技术措施保障其供电的平安牢靠 30.1.2.3 保证良好的电能质量 电能的质量指标包括电压的频率的大小、凹凸、波形的样子和三相对称性等。
良好的电能质量指：电压正常，偏移不超过肯定范围，例如，额定电压的±5%；频率正常，偏向不超过规定值，例如，±0.05～0.2Hz这代表了电力系统运行时必需满足的一类不等约束条件： i min U ≤ i U ≤ ima_ U ，fmin≤ f ≤ fma_，式中imin U 和ima_ U 为系统中i点允许的最低和最高电压，fmin和fma_为系统允许的最低和最高频率；电压、电流波形为正弦形，不应产生大的畸变；三相电压、电流对称 当电网电压波形发生非正弦畸变时，电压中消失高次谐波高次谐波的产生，除电力系统自身背景谐波外，在用户方面主要由大功率变流设备、电弧炉等非线性用电设备所引起高次谐波的存在降导致供电系统能耗增大、电气设备绝缘老化加快，并且干扰自动扮装置和通信设施的正常工作 电压总谐波畸变率= 30.1.2.4 电力系统运行的经济性 30.1.2.5 留意环境保护问题 。
