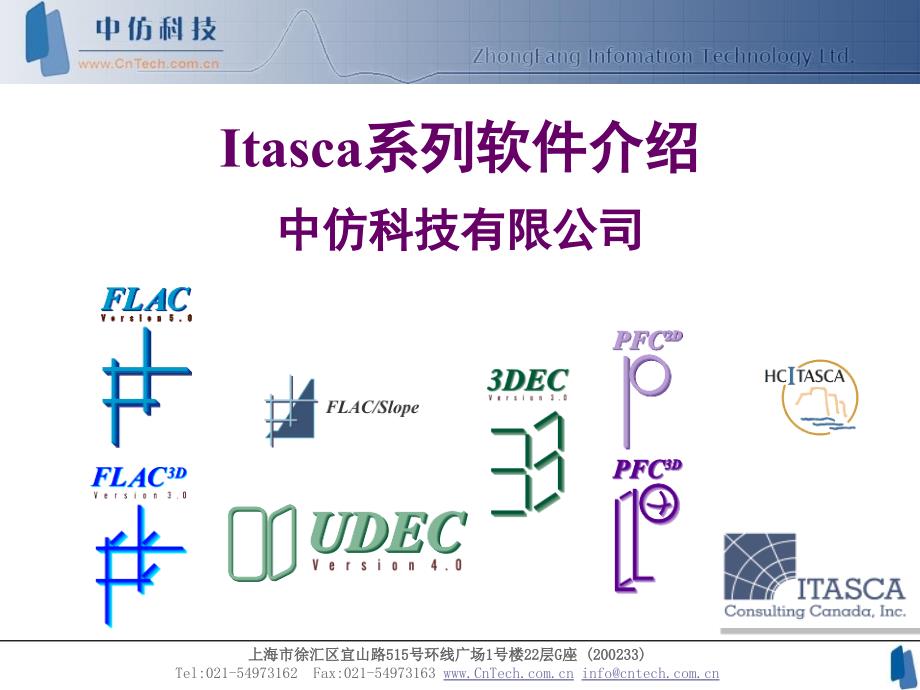

上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@Itasca系列软件介绍中仿科技有限公司上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@主要内容nFLAC软件简介nFLAC3D软件简介nUDEC软件简介n3DEC软件简介nPFC2D lInterface 单元可以模拟连续介质中的界面，并允许界面发生滑 动和张开;l显式计算方法，能够为非稳定物理过程提供稳定解，直观反映 岩土体工程中的破坏;l地下水流动与力学计算完全耦合(包括负孔隙水压，非饱和流及 相界面计算);l采用结构加固单元模拟加固措施，例如衬砌、锚杆、桩基等； 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@基本功能和特征l材料模型库(例如：弹性模型、莫尔库仑塑性模型、任意各向异 性模型、双屈服模型、粘性及应变软化模型);l预定义材料性质，用户也可增加他们自己的材料性质设定并储 存到数据库中;l一系列可选择模块，包括：热力学模块、流变模块、动力学模 块、二相流模块等，用户还可用C++建立自己的模型;l边坡稳定系数计算满足边坡设计的要求;l用户可用内部语言(FISH)增加自己定义的各种特性(如：新的本 构模型，新变量或新命令;上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@Ø连续体大应变模拟Ø界面单元用已代表不连续接触界面可能出现的完全 不连续性质的张开和滑动，因此可以模拟断层、节 理和摩擦边界等Ø显式求解模式可以获得不稳定物理过程的稳定解Ø材料模型: “空（null）” 模型； 三种弹性模型（各向同性、横观各向异性、和正交各 向异性）； 七种非线性模型(Drucker-Prager、 Mohr-Coulomb 、 应变硬化及应变软化、 节理化、双线性应变硬化/ 软化节理化、双屈服、 修正的 Cam-clay模型)Ø任何参数指标的连续变化或统计分布的模拟软件优势上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@软件优势Ø外接口编程语言 (FISH)允许用户添加用户自定义功能Ø方便的边界定义和初始条件定义方式Ø可定义水位线/面进行有效应力计算Ø地下水渗流计算以及完全的应力场渗流场偶合计算(含负孔隙压 力、非饱和流、井)Ø结构单元如隧道衬砌、桩、壳、梁锚杆、锚索、土工织物及其 组合可以模拟不同的加固手段及其与围岩（土体）的相互作用开挖直立坡的喷射混凝土墙 加土钉加固的模拟上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@自选模块功能Ø自选模块包括: • 热和热力学分析模块; • 流变计算模块;• 动力分析模块实现真时间历程的瞬时动力响应模拟；• 用C++编写的用户自定义本构模块抗滑桩支护码头 的土体液化破坏加（下）和不加（上）土工 织物土坡的潜在破坏特征软件优势上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@固—液两相介质耦合坝基饱和稳定流隧道围岩中的 非饱和稳定流FLAC实现了固—液 两相介质的渗流场和 应力场的完全耦合计 算功能应用上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@岩土体工程加固B = 2m1mosv = 0.25kPasv = 2.50kPasv = 12.50kPasv = 0.0kPa不同荷载作用下土体中 土工织物的变形特征桩、梁、杆/索、壳、膜等不同基本形式的 基本加固单元及其组合构成灵活多样的加 固措施，实现对工程中多种加固的模拟隧道衬砌的加固 效果模拟功能应用上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@动力—水力学耦合问题地震14秒后的速度场此时的最大变位高达3m， 几何形态出现宏观破坏迎水坡迎水坡地震引起水压力变化并导致的坝坡破坏所有的ITASCA软件都可以实现动力问题的真时间历程求解，动力荷载的 方式几乎可以任意，比如现象监测到的震（振）速—时间离散数据功能应用上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@热 力 学 问 题Spent Fuel• cable单元可以模拟沿 锚固体全长范围内的剪 切作用;• 表面加固如喷射混凝 土和衬砌 顶部块体的锚固支护功能和优势上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@Ø广泛的屏幕显示和输出 功能: • 单独显示节理等结构 面• 结构面计算结果的矢 量和等值线绘制;• 高清晰度的屏幕交互 操作功能;• 符合工业标准的图形 输出方式塔稳定性的动力响应分析功能和优势上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@Ø3DEC 的预处理器可 以直接读取AutoCAD 文件、转化成3DEC数 据文件生成四面体；Ø隧道生成器、统计分 布节理生成器、电影 播放器等内置功能满 足不同需要 Ø利用内外域偶合功能 模拟无限域问题交叉弧形拱的破坏模式功能和优势上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@Ø系统的真时间历程瞬时动力 响应模拟Ø内置热源的热和热力学问题 模拟Ø衬砌单元逻辑和有限元块体 使得3DEC可以模拟易弯曲 的薄型结构Ø用户可以C++编写自己的本 构模型作用程序的动态链接 库（DLL）被调用 利用有线元块体对拱坝的模拟功能和优势上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@主要内容nFLAC软件简介nFLAC3D软件简介nUDEC软件简介n3DEC软件简介nPFC2D&PFC3D上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@PFC（Particle Flow Code）是利用显式差分算法和 离散元理论开发的微/细观力学程序，它是从介质的基本粒 子结构的角度考虑介质的基本力学特性，并认为给定介质的 在不同应力条件下的基本特性主要取决粒子之间接触状态的 变化，适用研究粒状集合体的破裂和破裂发展问题、以及颗 粒的流动（大位移）问题。
PFC是以介质内部结构为基本单元（颗粒和接触）、从介 质结构力学行为角度研究介质系统的力学特征和力学响应 PFC中有效的接触探测方式和显式求解方法保证可以精确快 速地进行大量不同类型问题的模拟—从快速流动到坚硬固体 的脆性断裂 PFC2D&PFC3D简介上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@基本特征n应用广泛：¨PFC是高级非连续介质程序，适用于任何需要考虑大应变和/或破 裂、破裂发展、以及颗粒流动问题在岩土体工程中可以用来研 究结构开裂、堆石材料特性和稳定性、矿山崩落开采、边坡解体 、爆破冲击等一系列传统数值方法难以解决的问题 n性能独特：¨PFC采用的显式求解方式为不稳定物理过程提供稳定解它通过 模拟介质系统内部颗粒间接触状态的变化精确描述介质的非线性 特征，这一固有特性使PFC成为同类程序中唯一的商业软件 上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@程序功能n介质的性质受颗粒和接触基本特性控制，颗粒半径服从连 续分布函数；n采用双精度存储颗粒坐标和半径，保证计算精度；n“接触”的 物理模型由线性弹簧或简化的Hertz-Mindlin、 库仑滑移、接触或平行链接等模型组成；n凝块模型支持“奴化” 颗粒或凝块的创建，凝块体可以作 为普通形状“超级颗粒” 使用，模拟介质内部结构的几何 非均匀性；n可指定任意方向线段为带有自身接触性质的墙体，普通的 墙体为几何实体，可以作为模型边界使用；n “蜂房” 映射逻辑的使用确保了解题时间与系统颗粒数 目呈线性(而非指数)增长，节省运算时间；上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@程序功能n模拟过程中颗粒和墙体可以随时增减，反映介质和边界条件 的变化；n动力、热力、流体求解功能满足求解不同工程问题的需要；n并行求解满足大型问题计算要求；n计算过程中可以进行能量跟踪，包括体功、链接能、边界功 、摩擦功、动能、应变能，满足特定分析需要；n矿山崩落开采过程模拟n可以在任意多个环形域量测平均应力、应变率、和空隙率；n可以实时追踪所有变量并能存储起来和/或绘成“历史” 示 图；n除全动态操作模式外，PFC还提供了准静态操作模式以确保 快速收敛到稳定状态解。
上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233) Tel:021-54973162 Fax:021-54973163 www.CnT info@Ø模拟任意尺寸粒子集合体的动力行为，允许 粒子半径服从均匀分布或高斯分布Ø集合体（介质）特性与单个粒子有关，允许 介质属性和粒子半径呈连续梯度变化Ø双精度存储粒子坐标和半径避免数值溢出功能优势上海市徐汇区宜山路515号环线广场1号楼22层G座 (200233)。
