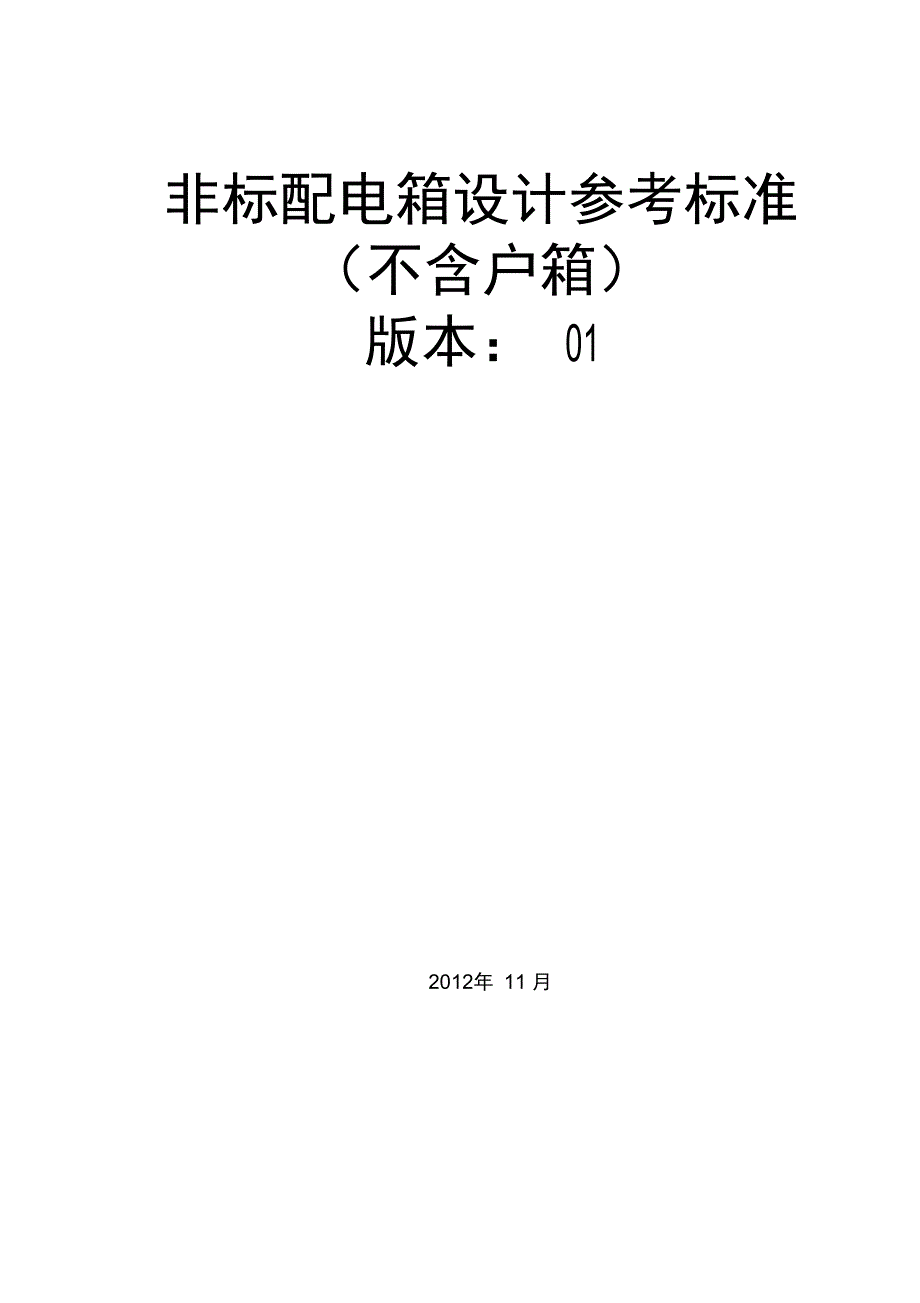

非标配电箱设计参考标准（不含户箱）版本： 012012年 11 月目录1 非标配电箱（柜）壳体标准 31.1 明装挂墙配电箱 31.2 配电箱（柜）尺寸及设计参考标准 32 非标配电箱（柜）电器元件整体布置 32.1 元件布置的主要目的 32.2 元件布置的排布次序 32.3 元件水平方向布置的位置要求 42.4 元件垂直方向布置的位置要求 63 非标配电箱（柜）电器元件附件规格 93.1 进出线延伸排 93.2 塑壳断路器支架或绝缘板（挂墙明装） 93.3 有机玻璃安全防护板 104 非标配电箱电气元器件及线路标示标准 105 非标配电箱接线工艺 111 非标配电箱壳体标准1.1 明装挂墙配电箱：配电箱（柜）满足下列任一要求时采用落地配电柜：1.1.1 宽度尺寸〉800mm ;1.1.2 高度〉1200mm ;1.1.3 厚度〉300mm ;1.1.4 进线总开关〉315A ;1.2 配电箱（柜）尺寸及设计参考标准1.2.1落地配电柜高度w 2200mm ;1.2.2落地配电柜宽度w 1300mm ;1.2.3落地配电柜宽度〉800mm时采用双开门设计;1.2.4挂墙配电箱宽度〉600mm 时采用双开门设计;2 非标配电箱（柜）电器元件整体布置2.1 元件布置的主要目的：2.1.1 在满足客户进出线位置够用、满足公司布线位置够用的前提下，尽可能 保持内部空间的紧凑，控制整体尺寸。
2.1.2 整齐美观，操作方便、安全，工艺合理和维护检修方便、安全2.2 元件布置的排布次序：2.2.1 安装板电气元件排布次序：自左向右，自上向下，空余位置可用于后期 变更2.2.2 面板电气元件排布次序：自上而下，自中间向二侧均匀延伸2.3 元件水平方向布置的位置要求2.3.1 本要求适用于一般情况， 特殊情况 （实际条件不允许或者照此布置空间 利用不合理、不利于安装布线）除外2.3.2 不论特殊情况还是一般情况， 断路器布置必须满足客户有足够的进线或 者出线位置，接线方便2.3.3 断路器布置次序从左向右2.3.4 一般情况下，配电箱（柜）的左侧位主要用于公司员工进出线、安装 端子、中继、熔断器等电器元件，同时用于客户出二次回路线安装 时保持主回路与二次回路不交叉，不飞线必须预留客户二次回路出线位， 根据情况预留 50mm~150mm 净尺寸 净尺寸指：此宽度的竖直空间内什么都没有2.3.5 一般情况下，配电箱（柜）的右侧位主要用于客户出主回路线，必须预 留客户主回路的出线位，根据情况预留 100mm~200mm 净尺寸 净尺寸指：此宽度的竖直空间内什么都没有2.3.6 主进线塑壳断路器、双电源、隔离开关等布置在配电箱 （柜）中间位置或 者稍稍偏离中间位置，原则上两侧不允许布置断路器，如果空间允许可 以布置浪涌保护器回路以及其他电器元件。
2.3.7 布置必须满足客户进线或者出线的方便2.3.8 布置须满足视觉上的美观大方、上端面水平2.3.9 微型断路器水平之间布置禁止因空间原因强行挤压成一排2.3.10 原则上将同壳架电流或者出线电缆规格相同、框架一样的断路器布置 在一排将大电流的断路器布置在上部位2.3.11 一般情况下塑壳断路器和微型断路器不混装一排，如果塑壳断路器数 量较少等特殊情况可以混装2.3.12 一般情况多个塑壳断路器装在一排时尽量保持一定的左右间距间距 的大小主要依据客户进线和客户出线电缆的线径以及国标电缆专用铜 线鼻子尺寸进行制定，详见附表 2.3.1 附表231塑壳断路器水平方向间距客户出线电缆(mm2)满足出线电缆线鼻子可直 接装入塑壳断路器间距L1 (mm)不满足出线电缆线鼻子可直接装 入塑壳断路器间距L2 (mm)=左右靠近2个线鼻子 最接近的端面之间的间距0> 2010>5> 2016>5> 2025> 10> 2035> 10> 2050> 15> 2070> 15> 2095> 20> 30120> 20> 30150> 30> 30185> 30> 30240> 40> 30300> 40> 30备注1:当同一排塑壳断路器客户出线线径不一致时，以大线径值对应的 L1(或L2)值为准。
备注2 :当L2值小于L1值时，以L1值为准2.4 元件垂直方向布置的位置要求2.4.1 本要求适用于一般情况， 特殊情况 （实际条件不允许或者照此布置空间 利用不合理、不利于安装布线）除外2.4.2 不论特殊情况还是一般情况， 断路器布置必须满足客户有足够的进线或 者出线位置，接线方便2.4.3 布置次序从上到下2.4.4 布置须满足视觉上的美观大方，尽量保持上端面水平2.4.5 一般情况下，出线电缆相同的断路器尽量布置在一行，外形尺寸相同 的断路器尽量布置在一排，特殊情况除外2.4.6 当配电箱（柜）内有多行断路器排布时， 塑壳断路器一般布置在前几行 微型断路器等电器元件布置在余下几行2.4.7 当同一排断路器的数量较多时，应适当增加出线的净距离2.4.8 双电源、隔离开关的布置参照断路器的布置要求2.4.9 一般情况下当断路器的进线出线端安装有互感器、 火灾探测器等电器元 件时，进出线的距离须相应增大，以火灾探测器为例，火灾探测器上 端与断路器之间的距离（参照净尺寸 L,详见表241 ）等于或大于火 灾探测器下端与线槽或底板等之间的距离，具体情况可参照实际状况2.4.10 当同一排断路器客户出线线径不一致时， L 值（详见表 2.4.1 ）以大线 径 L 值为准，当多个规格断路器混装时，可根据出线数量及大小估算 客户出线的位置大小预留接线空间，参考附表 2.4.1 并自由掌握。
2.4.11 有个别断路器出线单相是双线的，选择 L 值时按 2 个断路器处理2.4.12 断路器布置主要依据客户进线和客户出线电缆的线径大小、多少以及 国标电缆专用铜线鼻子尺寸进行制定，一般原则详见附表 2.4.1 附表241断路器布置尺寸要求进线电缆（mm2）客户进线净距离L（ mm）客户出线净距离L （mm）（并列断路器数w 2）客户出线净距离L （mm）（并列断路器数w 4）客户出线净距离L （mm）（并列断路器数w 6）10> 150> 100> +20》+4016> 150> 100> +20》+4025> 150> 120> +20》+4035> 150> 130> +20》+4050> 150> 140> +20》+4070> 180> 150> +20》+4095> 200> 170> +20》+40120> 250> 200> +20》+40150> 250> 200> +20》+40185> 250> 200> +20》+40240> 300> 250> +20》+40300> 350> 300> +20》+402*25> 150> 130> +20》+402*35> 150> 130> +20》+402*50> 180> 150> +20》+402*70> 200> 150> +20》+402*95> 200> 170> +20》+402*120> 250> 200> +20》+402*150> 250> 250> +20》+402*185> 300> 250> +20》+402*240> 300> 250> +20》+402*300> 350> 300> +20》+40备注1:主进线断路器是微断时，客户进线净距离 L （mm） =100mm~120mm备注2:附表2.4.1中净距离L详见附图2.4.2、附图2.4.3、附图2.4.4 。
附付图2.4.3附图2.4.2无出觥伸排，有行 銭糟或我方走线占僅有出线延伸排，有行 线槽或我方走线别立|6无出线延伸排0] [oj Jo■r|附图2.4.43非标配电箱（柜）电器元件附件规格3.1进出线延伸排：3.1.1当国标电缆专用铜线鼻子无法直接接入塑壳断路器时， 必须加工进出线延伸排（可通过样本或者实物测量及现场比对确定）3.1.2进出线延伸排的规格选取必须依据实际塑壳断路器连接位的宽度及铜 排的载流量选取3.1.3进线延伸排上所开2个圆孔的直径，1个参照断路器上连接孔的孔径，1个参照附表3,可等于铜线鼻子孔径或者小于铜线鼻子孔径 1个等级附表3.1国标电缆专用铜线鼻子尺寸（单位： mm）端子型号连接电缆线径连接孔直径连接部位端面宽度DT10108.516DT16168.516DT25258.518DT353510.520.5DT505010.523DT707012.526DT959512.528DT12012014.530DT15015014.534DT18518516.537DT24024016.540DT30030018503.2塑壳断路器支架（挂墙明装）3.2.1当挂墙配电箱内塑壳断路器安装有进线延伸排、 出线延伸排时，必须在塑壳断路器底部布置金属支架或者绝缘板，延伸排上的连接螺钉与安装板之间的距离不能满足安全要求。
3.2.2 如果选择金属支架的上、 下端面不得超出塑壳断路器对应的的上、 下端 面，金属支架用铆钉或者螺钉固定在安装板上金属支架的高度： 塑壳断路器框架电流w 125A，高度H=20mm塑壳断路器框架电流w 250A，高度H=30mm塑壳断路器框架电流w 400A，高度H=40mm塑壳断路器框架电流w 630A，高度H=50mm3.2.3 如果选择绝缘板， 绝缘板用铆钉或者螺钉固定在安装板上， 须客户进线 的断路器，绝缘板的长度须超过延伸排最上端 50mm~100mm ，须客 户出线的断路器，绝缘板的长度须超过延伸排最下端 50mm~100mm ， 绝缘板左端面均须超过最左侧延伸排左端面 60mm~100mm ，绝缘板 右端面均须超过最右侧延伸排右端面 60mm~100mm 3.3 有机玻璃安全防护板3.3.1 配电箱（柜）内部有铜排且离手动操作手柄过近时，必须布置防护有 机玻璃板，以防触电3.3.2 有机玻璃安全防护板的长度应超过铜排的长度，宽度为 10mm~25mm （根据实际情况确定尺寸）3.3.3 有机玻璃安全防护板利用绝缘子固定在铜排上或者安装板上3.3.4 有机玻璃安全防护板上必须粘贴闪电标示。
4 非标配电箱电气元器件及线路标示标准4.1 每个电气元器件应标注醒目的符号或。
