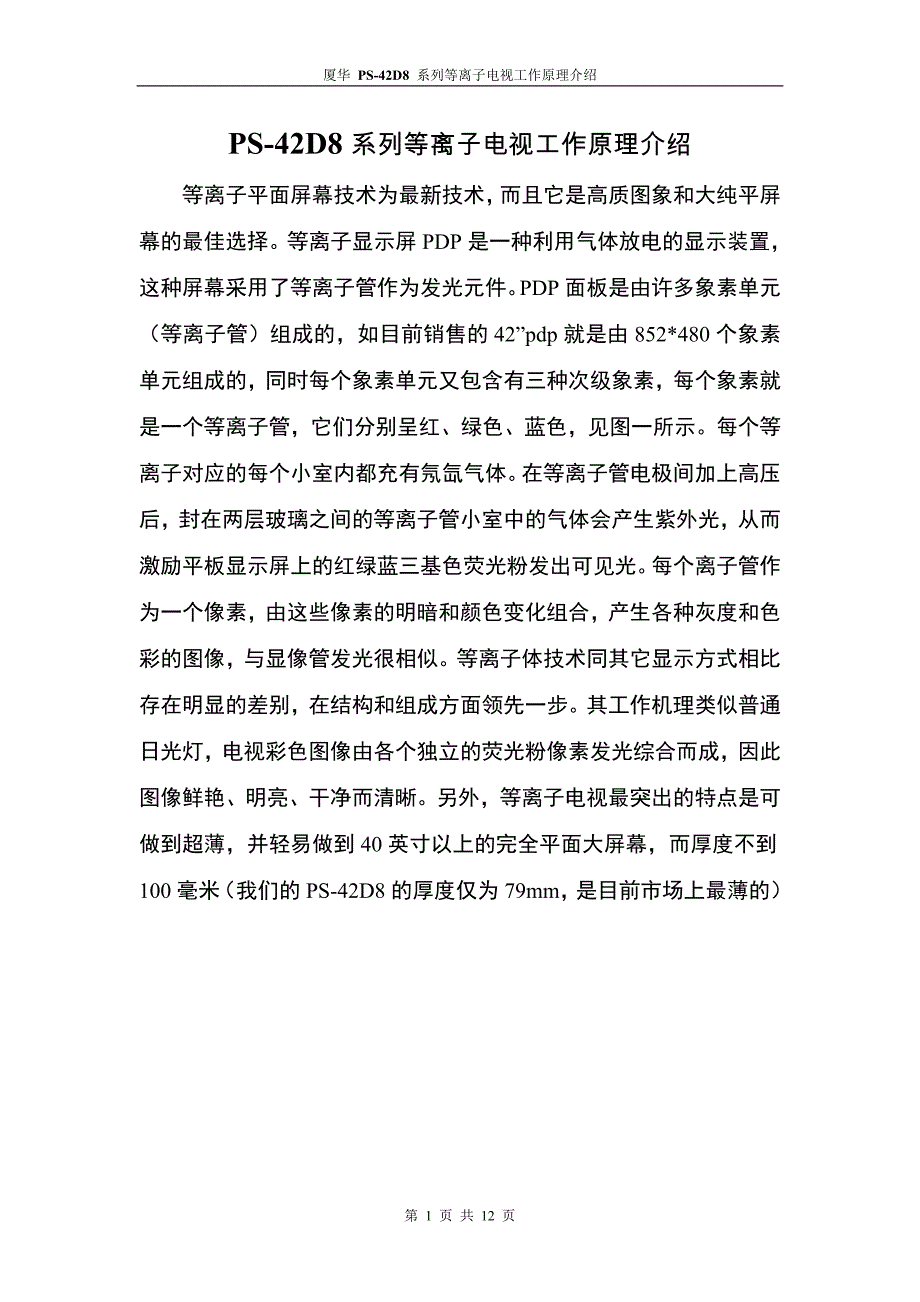

厦华 PS-42D8 系列等离子电视工作原理介绍PS-42D8系列等离子电视工作原理介绍等离子平面屏幕技术为最新技术，而且它是高质图象和大纯平屏幕的最佳选择等离子显示屏PDP是一种利用气体放电的显示装置，这种屏幕采用了等离子管作为发光元件PDP面板是由许多象素单元（等离子管）组成的，如目前销售的42”pdp就是由852*480个象素单元组成的，同时每个象素单元又包含有三种次级象素，每个象素就是一个等离子管，它们分别呈红、绿色、蓝色，见图一所示每个等离子对应的每个小室内都充有氖氙气体在等离子管电极间加上高压后，封在两层玻璃之间的等离子管小室中的气体会产生紫外光，从而激励平板显示屏上的红绿蓝三基色荧光粉发出可见光每个离子管作为一个像素，由这些像素的明暗和颜色变化组合，产生各种灰度和色彩的图像，与显像管发光很相似等离子体技术同其它显示方式相比存在明显的差别，在结构和组成方面领先一步其工作机理类似普通日光灯，电视彩色图像由各个独立的荧光粉像素发光综合而成，因此图像鲜艳、明亮、干净而清晰另外，等离子电视最突出的特点是可做到超薄，并轻易做到40英寸以上的完全平面大屏幕，而厚度不到100毫米（我们的PS-42D8的厚度仅为79mm，是目前市场上最薄的）总线电极电介质ITO 电极氧化镁层隔板荧光粉地址电极前面板背板 图一、 象素单元结构厦华PS-42D8系列等离子电视，是厦华自行开发的等离子数字电视。
在主芯片方面，该机型采用了Pixelworks公司的PW181，其整机方框图如下其中：视频解码器： VPC3230 逐行转换：PW1230 AD转换和DVI接口：AD9887 音频处理：MSP3440 伴音功放：TI的D类功放Tpa3001 3D Y/C分离：uPD64083CCD/V-CHIP解码：Z86229（仅用于北美机）下面介绍一下PS-42D8系列机型的基本工作流程：本机为双MCU控制方案，其中主MCU为PW181（N501）：负责控制主板上的各芯片工作（包括图像处理、通道切换、图象显示等）、接受红外遥控、控制待机、控制辅助CPU、菜单显示、图像效果调试等主要功能；辅助CPU为SDA555X（NM5）：负责伴音处理（包括音量调节、高低音控制、立体声解码）、搜台控制、按键、3D Y/C分离（只对N制机有效）以及外销机的图文、CCD/V-CHIP解码等功能两MCU之间依靠X708的INT（中断）、S1(RXD)、S2（TXD）三脚建立联系声音部分：本机型采用双一体化高频头（含高频与中放电路），天线接收到的信号送入主高频头TUNER1，主高频头包含了高频分配器，RF信号由此分出一路供从高频头TUNER3使用，其中TUNER1的14脚为高频分配器部分的供电（+5V）。
高频头受辅助MCU NM5 （SDA、SCL）控制，选择合适的频道，进行正确的制式切换，经高放及中放解码后，输出视频信号和音频信号TUNER1的输出信号送给解码器N102作为主画面显示，TUNER3的则送给解码器N302作为双画面的副画面显示音频信号直接送入音频处理器 NM2 MSP3440，同时双路高频头都将其第二伴音中频信号SIF，送入NM2进行处理（用来作为立体声解码或自动音量控制）NM2具备了音频通道切换开关，主板的VGA/DVI/YPRPB的音频输入经N3选择切换后，与TV、AV的音频信号同时送入NM2，在这里进行选择切换，选中的音频信号一路经音量及高低音控制后分左右声道送入伴音功放TPA3001进行放大处理，然后送入喇叭重现声音；一路也分左右声道送入耳机功放NM9 TDA7053，进行功率放大后，输出到耳机插座供使用耳机时收听，其音量由NM5的50脚产生的PWM信号控制；还有一路则作为AV out的伴音由视频板输出下图为MSP3440的框图： 本机型中MSP3440的主要引脚说明：2、 3：SCL、SDA，用来控制IC的工作；27、28：输出给伴音功放的右、左声道；33、34：耳机伴音右、左声道；36、37：AV OUT 伴音右、左声道；47、48：主板送过来的伴音左、右声道；50、51：AV IN 伴音的左、右声道；53、54：次通道TV的左、右声道56、57：主通道TV的左、右声道67、69：主、次通道TV的SIF输入伴音供放TPA3001为一单声道高效的D类供放，在无散热片的情况下其输出功率可达20W，具有过流、过热保护功能，当对地输入短路时，会自动保护，停止输出，若短路解除后重新开机，则可恢复正常。
因此在带电拨插音频线时（不建议此种操作方式）若不小心短路而导致无声音，可重起即可图像部分：AV与SVHS的Y信号共用一个通道，SVHS优先，S端子的识别由SVHS插座送给NM5的SID电平决定，当SID的电平为高电平时，系统识别为SVHSTV或AV及YCRCB的信号一同送入数字解码器VPC3230（分别分两路送入N102和N302）,进行通道切换并解码，解码成16bit的CCIR601信号，送给下一级信号处理进行处理VPC3230主要完成通道切换、4行的Y/C分离、彩色解码、图像效果调整等功能VPC3230的框图如下所示： 其中72脚VIN1作为AV的CVBS或SVHS的Y输入；71脚作为SVHS的C信号输入；73脚VIN2作为TV信号输入；75脚VIN4作为YCRCB的Y输入，用来作为YCRCB的同步识别主通道：N102解码后的CCIR601格式的数字YCRCB信号，送入逐行处理器N204 PW1230进行隔行转逐行VPC3230送出的VD1_CLK、VD1_HSYNC、VD1_VSYNC、VD1_ACTIVE、VD1_FIELD是用来进行模式识别的关键信号，若其中某路出现异常都可能导致该通道图像显示异常。
PW1230除了隔行转逐行功能外，还具备了图像增强、3：2/2：2电影模式转换等功能主通道的亮度、对比度调整也由此芯片完成，而色度和清晰度调整则由N102完成PW1230处理后输出24bit的数字RGB信号，送入N501 PW181的V PORT进行处理，其输出的VCLK（时钟）、VVS（场同步）、VHS（行同步）、VPEN（使能信号）信号也是下级图像处理的基本依据单N制的机型，本系列机型的主通道还增加了3D Y/C分离功能——由ND02 Upd64083完成，以提高图像质量若是如此，则主通道的信号流程则会有所不同，TUNER1送出的视频信号和AV/SVHS信号要先经开关电路ND01切换后送入ND02进行亮色分离，并输出Y和C信号对N102而言，无论是TV或AV/SVHS最终都是以Y/C的形式送入VIN1和CIN这个输入口，在软件的设定上有所不同主通道的图文或CCD/V-CHIP解码则由辅助CPU来完成，视频信号直接送入NM5的12脚供解码使用，解码后的图文或CCD/V-CHIP信息则以R、G、B、FB的形式输出，送给N102，进行字符叠加 次通道：VPC3230解码后的CCIR601信号直接送入PW181的G PORT，由PW181直接进行处理，此通道的逐行转换由PW181内部的逐行处理器完成，相对而言，PW181的内部逐行处理器的效果会比PW1230的效果差一些，因此在双画面显示时，主画面的图像效果会比次画面的好。
次通道的亮度、对比度、清晰度、色度调整由N302完成此通道的CCD/V-CHIP解码由专用的21行解码器N301 Z86229来完成，解码后的信息也同样以R、G、B、FB的形式在N302中叠加到图像内容上对于VGA和YPRPB来说，YPRPB1与YPRPB2通过N1选择后，再与VGA信号一同送入N402进行通道选择，选中的信号送入N403 AD9887的ADC部分进行模数转换，生成24bit的数字RGB信号送入PW181的G PORTVGA的行、场同步信号直接送入N403，而YPRPB的行、场同步则由输入到N403 108脚SOGIN的Y信号经AD9887同步分离后取得同步切换开关请见下图所示：AD9887同时具备了DVI输入接口，输入的DVI信号由AD9887转换为48bit的数字RGB信号，送入PW181的G PORT进行处理DVI和VGA/YPRPB的选择由AD9887来进行切换本系列机型的某些外销机种还具备了HDCP解密功能，密钥校验是通过PW181的PORTA4、PORTA5两从总线与播放设备进行的，每台机型有着自己独立的密钥，存储在EEPROM中VGA或YPRPB的模式识别是由PW181来完成的，其工作过程是：当所选择通道的信号输入时，PW181预先设定了AD9887的同步选择，使其直接输出所需的同步信号直接送给PW181，在PW181内部对同步信号格式进行识别，识别后对照内部预存的模式表，获得一个最接近的模式，调用其参数设定，返回来设定AD9887的模数转换参数，使其最佳；并同时确认SCALER的转换系数。
AD9887的框图如下：最后，不同通道的视频信号分别送入了主处理芯片PW181的V PORT和GPORT进行处理PW181具有画外画、画中画、多画面处理功能，只要是分别来自V PORT和G PORT的信号，相互之间就可组成画中画、画外画PW181具有SCALER功能，可对不同格式输入信号进行格式转换，使其满足屏的格式要求，并最终以24bit的RGB信号输出PDP屏的接口标准一般为LVDS（低压差分信号），因此PW181输出的数字RGB信号，还要用LVDS转换接口芯片N602 DS90C385（对于不同厂家的屏，此芯片可能不同）转化为LVDS信号，再送给屏，供屏驱动N602的输出为四对差分信号和一对时钟信号，若某对差分信号异常，则会直接导致图像显示异常，如某种颜色不正常PW181输出的PWRDOWN信号用来控制N602的工作，低电平时工作PW181同时也是主CPU，其程序储存在外接的flash N601内，RS-232的软件升级就是通过PW181对N601的储存内容进行升级菜单界面也是由PW181产生，同时PW181可产生自检信号，可用来进行故障判断PW181的框图如下： 以上就是该系列机型的信号流程介绍，注意每级间的HS（行同步）、VS（场同步）、CLK（时钟）、PEN（使能）都是下一级芯片模式识别的基准，务必保证其正常工作。
整机的待机控制由PW181完成，PW181的PORTB3输出的POWER-ON信号用来控制电源板的工作，当POWER_ON为低电平时开机，高电平时待机，待机时电源只剩下5VSTBY工作 屏工作所需的VS等电压，还受逻辑板输出的VS_ON信号控制，高电平工作，当逻辑板接收到正确的信号（时钟、同步、使能等）后，VS_ON方可正确输出PDP屏的工作对电源的上电时序要求特别严格，若是时序错误，可能导致屏无法正常工作第 1 页 共 12 页。
