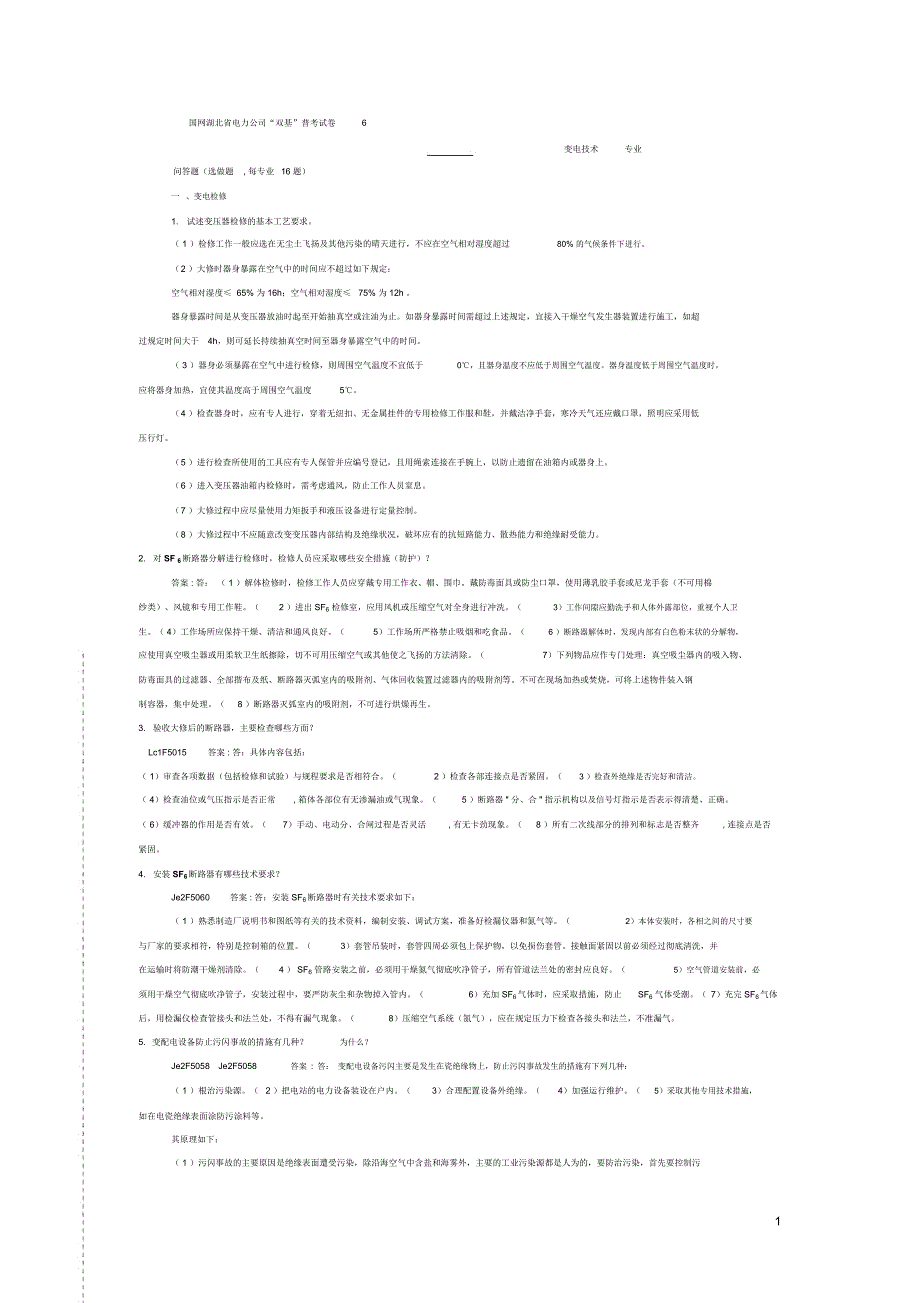

国网湖北省电力公司“双基”普考试卷 6变电技术 专业问答题（选做题 , 每专业 16 题）一 、变电检修1. 试述变压器检修的基本工艺要求 1 ）检修工作一般应选在无尘土飞扬及其他污染的晴天进行，不应在空气相对湿度超过 80% 的气候条件下进行 2 ）大修时器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤ 65% 为 16h；空气相对湿度≤ 75% 为 12h 器身暴露时间是从变压器放油时起至开始抽真空或注油为止如器身暴露时间需超过上述规定，宜接入干燥空气发生器装置进行施工，如超过规定时间大于 4h，则可延长持续抽真空时间至器身暴露空气中的时间 3 ）器身必须暴露在空气中进行检修，则周围空气温度不宜低于 0℃，且器身温度不应低于周围空气温度器身温度低于周围空气温度时，应将器身加热，宜使其温度高于周围空气温度 5℃ 4 ）检查器身时，应有专人进行，穿着无纽扣、无金属挂件的专用检修工作服和鞋，并戴洁净手套，寒冷天气还应戴口罩，照明应采用低压行灯 5 ）进行检查所使用的工具应有专人保管并应编号登记，且用绳索连接在手腕上，以防止遗留在油箱内或器身上 6 ）进入变压器油箱内检修时，需考虑通风，防止工作人员窒息。
7 ）大修过程中应尽量使用力矩扳手和液压设备进行定量控制 8 ）大修过程中不应随意改变变压器内部结构及绝缘状况，破坏应有的抗短路能力、散热能力和绝缘耐受能力2. 对 SF 6断路器分解进行检修时，检修人员应采取哪些安全措施（防护）？答案 : 答： （ 1 ）解体检修时，检修工作人员应穿戴专用工作衣、帽、围巾戴防毒面具或防尘口罩，使用薄乳胶手套或尼龙手套（不可用棉纱类）、风镜和专用工作鞋 2 ）进出 SF6 检修室，应用风机或压缩空气对全身进行冲洗 3）工作间隙应勤洗手和人体外露部位，重视个人卫生 4）工作场所应保持干燥、清洁和通风良好 5）工作场所严格禁止吸烟和吃食品 6 ）断路器解体时，发现内部有白色粉末状的分解物，应使用真空吸尘器或用柔软卫生纸擦除，切不可用压缩空气或其他使之飞扬的方法清除 7）下列物品应作专门处理：真空吸尘器内的吸入物、防毒面具的过滤器、全部揩布及纸、断路器灭弧室内的吸附剂、气体回收装置过滤器内的吸附剂等不可在现场加热或焚烧，可将上述物件装入钢制容器，集中处理 8 ）断路器灭弧室内的吸附剂，不可进行烘燥再生3. 验收大修后的断路器，主要检查哪些方面？Lc1F5015 答案 : 答：具体内容包括：（ 1）审查各项数据（包括检修和试验）与规程要求是否相符合。
2 ）检查各部连接点是否紧固 3 ）检查外绝缘是否完好和清洁 4）检查油位或气压指示是否正常 , 箱体各部位有无渗漏油或气现象 5 ）断路器 " 分、合 " 指示机构以及信号灯指示是否表示得清楚、正确 6）缓冲器的作用是否有效 7）手动、电动分、合闸过程是否灵活 , 有无卡劲现象 8 ）所有二次线部分的排列和标志是否整齐 , 连接点是否紧固4. 安装 SF6断路器有哪些技术要求？Je2F5060 答案 : 答：安装 SF6断路器时有关技术要求如下：（ 1 ）熟悉制造厂说明书和图纸等有关的技术资料，编制安装、调试方案，准备好检漏仪器和氮气等 2）本体安装时，各相之间的尺寸要与厂家的要求相符，特别是控制箱的位置 3）套管吊装时，套管四周必须包上保护物，以免损伤套管接触面紧固以前必须经过彻底清洗，并在运输时将防潮干燥剂清除 4 ） SF6 管路安装之前，必须用干燥氮气彻底吹净管子，所有管道法兰处的密封应良好 5）空气管道安装前，必须用干燥空气彻底吹净管子，安装过程中，要严防灰尘和杂物掉入管内 6）充加 SF6气体时，应采取措施，防止 SF6 气体受潮 7）充完 SF6气体后，用检漏仪检查管接头和法兰处，不得有漏气现象。
8）压缩空气系统（氮气），应在规定压力下检查各接头和法兰，不准漏气5. 变配电设备防止污闪事故的措施有几种？ 为什么？Je2F5058 Je2F5058 答案 : 答： 变配电设备污闪主要是发生在瓷绝缘物上，防止污闪事故发生的措施有下列几种：（ 1 ）根治污染源 2 ）把电站的电力设备装设在户内 3）合理配置设备外绝缘 4）加强运行维护 5）采取其他专用技术措施，如在电瓷绝缘表面涂防污涂料等其原理如下：（ 1 ）污闪事故的主要原因是绝缘表面遭受污染，除沿海空气中含盐和海雾外，主要的工业污染源都是人为的，要防治污染，首先要控制污1染源，不让大气受到污染，变电所选址，应尽量避开明显的污染源 2 ）为防止大气污染，将变配电设备置于室内，可以大大减少污闪事故，但室内应配备除尘吸湿装置或者选用 "全工况 " 型设备以防结露污闪 （ 3 ）发生污闪又和瓷件的造型以及它的泄漏比距有关，防污型绝缘子一般泄漏距离大，应对照本地区污区分布图及运行经验选用相应爬电比距的电气设备 4）及时清扫电瓷外绝缘污垢，恢复其原有的绝缘水平，是防污闪的基本措施 5）有时不能适应当地的污秽环境则可采用更换绝缘子、增加绝缘叶片数、加装防污裙套、防污罩涂料（有机硅、硅油、硅脂、地蜡RTV 等）及合成绝缘子，目的是增大绝缘爬距，减少污闪事故。
以上方法各有优缺点，应做经济比较后选用6. 电气设备大修前一般有哪些准备工作？Lc2F5012 答案 : 答：一般的准备工作如下：（ 1）编制大修项目表 2 ）查勘工作现场，编制标准化作业书（卡） 3）做好物质准备，包括材料、备品、配件、工具、起重设备、试验设备、安全用具及其布置等 （ 4）准备好技术记录表格，确定应测绘和校验的备品配件图纸 5）组织班组讨论大修计划的项目、进度、措施及质量要求，做好劳动力安排，进行特种工艺培训，协调班组和工种间的配合工作，确定检修项目施工和验收负责人7. 检修或施工前应做哪些管理准备工作？Jf3F4079 答案 : 答：应做工作有：（ 1 ）成立检修或施工准备小组，并由专人负责 2 ）对工程进行全面调查研究 3）准备技术资料 4 ）进行施工检修组织设计，编制安全组织技术措施 5 ）准备临时建筑、水和电源 6）设备材料的运输准备 7）工器具的准备 8）组织施工与分工 9）编制施工预算 10）图纸审核，技术交底8. SW6 型少油断路器大修要做的准备工作有 哪些？Lc3F1011 答案 : 答： 主要的准备工作有：（ 1）查勘工作现场 2）编制标准化作业指导书（卡）。
3 ）根据运行记录和经验，查找缺陷，确定检修内容和重点检修项目，编制技术措施 4）组织人力，安排进度，讨论落实任务 5）准备记录表格和检修报告等有关资料 6）准备检修工具、材料、仪表、备品配件和氧气瓶等，并运到现场 7）按安全工作规程要求，办理工作票和检修开工手续9. 试述变压器检修方案的主要内容答案 : 答： 检修前应编制完善的检修方案，其中包括检修的组织措施、安全措施和技术措施，其主要内容如下：（ 1 ）人员组织分工，并负责以下任务：安全、技术、起重、试验、工具保管、油务、质量检验等 （ 2）施工项目及进度表 （ 3）特殊项目的施工方案 （ 4）检查项目和质量标准 （ 5）关键工序质量控制内容及标准 （ 6）试验项目及标准 （ 7）确保施工安全、质量的技术措施和现场防火措施8 ）主要施工工具、设备明细、主要材料明细表 （ 9）必要的施工图10. 试列出超高压大容量变压器现场安装作业的管理事项（不必叙述要求的标准） 答案 : 答： 超高压大容量变压器安装作业复杂，所需时间长，现场作业主要管理事项如下：（ 1 ）防止绝缘材料吸湿受潮 1 ）运输中氮气压力的管理 2）绝缘物暴露时间的管理。
3）绝缘物暴露时使用干燥空气的管理 2 ）防止箱内混入异物 （ 3）绝缘物表面吸落尘土的处理 （ 4）绝缘油的管理设法除去绝缘油的水分及气体 （ 5 ）安装试验为了判断现场作业是否正确及变压器投入运行后，作为逐年变化的维护标准，必须做油中气体分析对 220kV 电压等级，还必须做现场局部放电试验 （ 6）安全管理包括人身及设备安全 （ 7）在现场作业前要周密计划，制定出作业工作网络计划，画网络图，作业中，按网络图组织施工11. 试述变压器监测技术的特点答案 : 答： 变压器监测技术是随着变压器现代检修维护技术的发展，而产生的一种实时监测变压器运行状态的技术，它的应用弥补了常规检测方法和装置的不足，为预防变压器故障，实施状态检修和维护提供了依据其主要特点是：（ 1 ）通过监测变压器参数的变化趋势，来判断变压器运行状况 （ 2）监测可以捕捉到非瞬间故障的先兆 （ 3 ）可以在变压器运行中实时监测 4 ）监测采用的仪器可靠性高，免维护，并具有自检功能，一旦监测仪有问题可以发声报警，因此能排除常规检测方法中人为造成的各种误差和不准确 （ 5）监测周期可以人为设定，范围比较宽泛12. SF 6断路器及 GIS 组合电器检修时应注意哪些事项？（ 1 ）检修时首先回收 SF6气体并抽真空，对断路器内部进行通风。
2）工作人员应戴防毒面具和橡皮手套，将金属氟化物粉末集中起来，装入钢制容器，并深埋处理，以防金属氟化物与人体接触中毒 3）检修中严格注意断路器内部各带电导体表面不应有尖角毛刺，装配中力求电场均匀，符合厂家各项调整、装配尺寸的要求 4）检修时还应做好各部分的密封检查与处理，瓷套应做超声波探伤检查13. 预防断路器载流部分过温的反事故措施有哪些？（ 1 ）在交接和预防性试验中，应严格按照有关标准和测量方法检查接触电阻；（2）定期用红外线测温设备检查开关设备的接头部、隔离开2关的导电部分（重点部位：触头、出线座等），特别是在重负荷或高温期间，加强对运行设备温升的监视，发现问题应及时采取措施；（ 3）定期检查开关设备的铜铝过渡接头14. 检修后的设备符合哪些条件，才可以评价为 " 优 " ？答：（ 1 ）检修后消除所有的缺陷，提高了质量及设备的效率，质量标准符合要求的上限 2 ）检修工作进度快，安全性好，无返工，节省工时和材料 3）原始记录正确、齐全、准确 4 ）经过了严格的分段验收，并有详细的记录和总结15. 油断路器大修后，需要做哪些试验？（ 1 ）绝缘电阻 2）介质损失角 3）泄漏电流。
4）交流耐压 5 ）接触电阻 6 ）均压电容值及介质7）油耐压试验及分析16. 变压器吊芯起吊过程中应注意哪些事项？答：（ 1）吊芯前应检查起重设备，保证其安全可靠 2）使用的钢丝绳经过计算应符合要求 3）钢丝绳起吊夹角应在 30 °左右，最大不超过 60° 4 ）起吊时器身上升应平稳、正直，并有专人监护。
