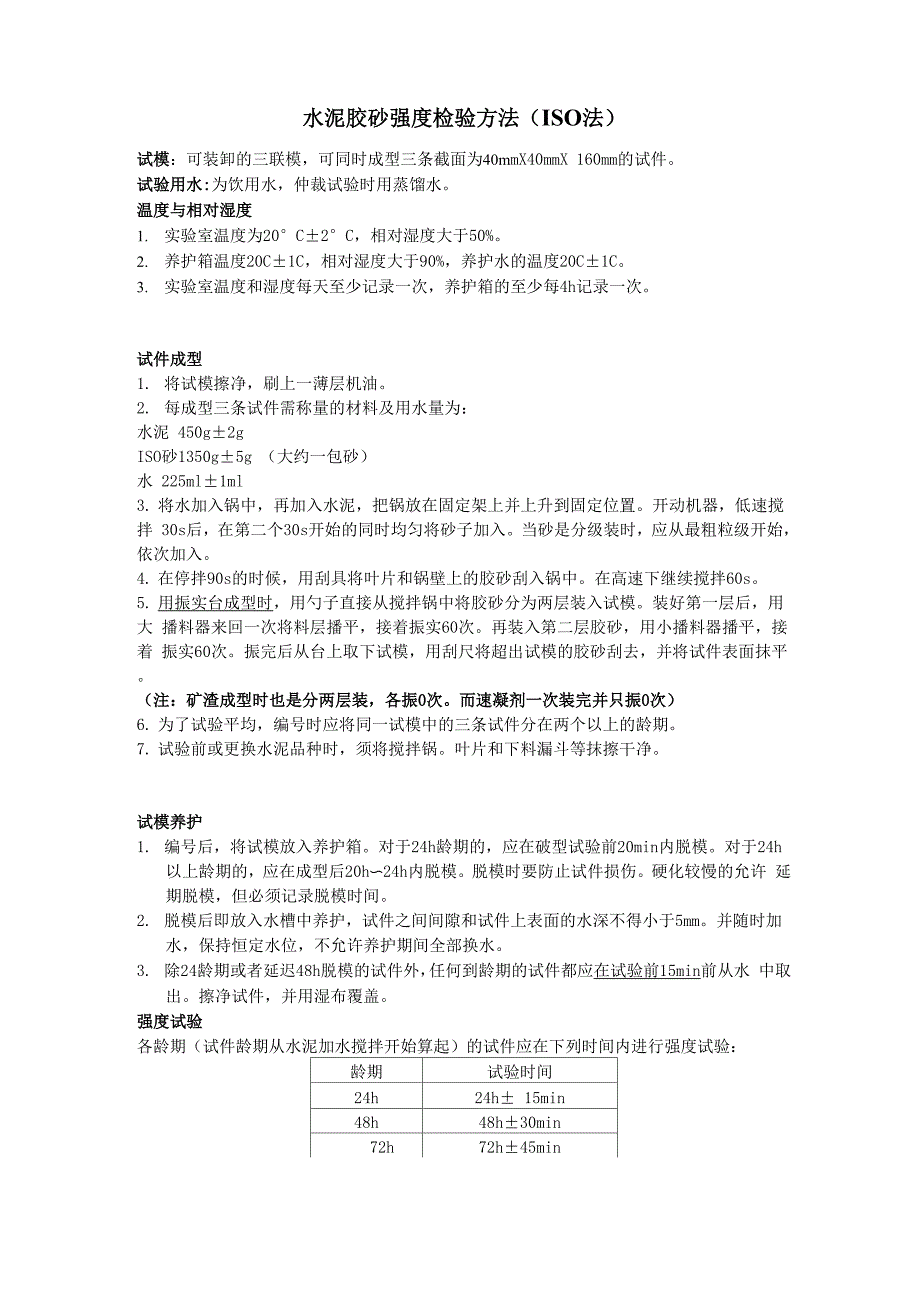

水泥胶砂强度检验方法（ISO法）试模：可装卸的三联模，可同时成型三条截面为40mmX40mmX 160mm的试件试验用水:为饮用水，仲裁试验时用蒸馏水温度与相对湿度1. 实验室温度为20°C±2°C，相对湿度大于50%2. 养护箱温度20C±1C，相对湿度大于90%，养护水的温度20C±1C3. 实验室温度和湿度每天至少记录一次，养护箱的至少每4h记录一次试件成型1. 将试模擦净，刷上一薄层机油2. 每成型三条试件需称量的材料及用水量为：水泥 450g±2gISO砂1350g±5g （大约一包砂）水 225ml±1ml3. 将水加入锅中，再加入水泥，把锅放在固定架上并上升到固定位置开动机器，低速搅拌 30s后，在第二个30s开始的同时均匀将砂子加入当砂是分级装时，应从最粗粒级开始， 依次加入4. 在停拌90s的时候，用刮具将叶片和锅壁上的胶砂刮入锅中在高速下继续搅拌60s5. 用振实台成型时，用勺子直接从搅拌锅中将胶砂分为两层装入试模装好第一层后，用大 播料器来回一次将料层播平，接着振实60次再装入第二层胶砂，用小播料器播平，接着 振实60次振完后从台上取下试模，用刮尺将超出试模的胶砂刮去，并将试件表面抹平。
注：矿渣成型时也是分两层装，各振0次而速凝剂一次装完并只振0次）6. 为了试验平均，编号时应将同一试模中的三条试件分在两个以上的龄期7. 试验前或更换水泥品种时，须将搅拌锅叶片和下料漏斗等抹擦干净试模养护1. 编号后，将试模放入养护箱对于24h龄期的，应在破型试验前20min内脱模对于24h 以上龄期的，应在成型后20h〜24h内脱模脱模时要防止试件损伤硬化较慢的允许 延期脱模，但必须记录脱模时间2. 脱模后即放入水槽中养护，试件之间间隙和试件上表面的水深不得小于5mm并随时加 水，保持恒定水位，不允许养护期间全部换水3. 除24龄期或者延迟48h脱模的试件外，任何到龄期的试件都应在试验前15min前从水 中取出擦净试件，并用湿布覆盖强度试验各龄期（试件龄期从水泥加水搅拌开始算起）的试件应在下列时间内进行强度试验：龄期试验时间24h24h± 15min48h48h±30min72h72h±45min7d7d±2h28d28d±8h抗折强度试验1. 将试件水平放入抗折试验机中（折面为两个侧面）,试验加荷速度50N/s±10N/s,直至折断并保持两个半截棱柱试件处于潮湿状态直至抗压试验2. 抗折强度结果取3个试件平均值，精确至0.1MPa。
当三个强度值中有超过平均值±10% 的，也剔除后再平均，以平均值作为抗折强度试验结果抗压强度试验1. 试件受压面为成型时的两个侧面，面积为40mmX40mm试验前应清楚试件受压面与加 压板间的砂粒与杂物试件底面靠紧夹具定位销，试件对准抗压夹具中心，并使夹具对 准压力板中心，棱柱体露在压板外的部分约为10mm2. 抗压强度计算： R=F/A式中：R—抗压强度（MPa） F—力值，（N） A—受压面积，40mmX40mm=1600mm2 抗压强度结果为一组（6个断的试件）抗压强度的算术平均值，精确至0.1MPa如果6个强 度中有一个值超过平均值±10%的，应剔除后以剩下的5个值的算术平均值作为最后结果 如果5个值中再有超过平均值±10%的，则此组试件无效。
