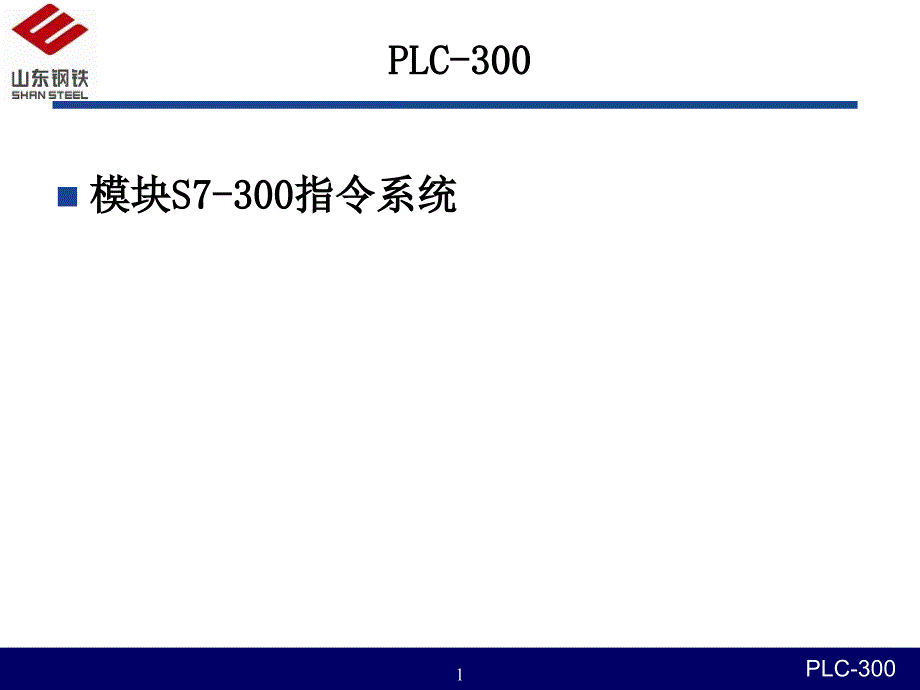

PLC-300PLC-300n模块S7-300指令系统PLC-300理论培训单击此处编辑母版标题样式单击此处编辑母版副标题样式*2莱钢培训中心莱钢培训中心 王宪芹王宪芹Mobile:15336347360Mobile:15336347360E-mail:E-mail:定时器指令PLC-300主要内容一、S-PULSE（脉冲S5定时器）二、S-PEXT（扩展脉冲S5定时器）三、S-ODT（接通延时S5定时器）四、S-ODTS（保持型接通延时S5定时器）五、S-OFFDT（断电延时S5定时器）PLC-300PLC-300定时器概述n定时器的第0到第11位存放二进制格式的定时值，第12，13位存放二进制格式的时基PLC-300定时器概述时基与定时范围时基时基的二进制代码分辨率定时范围10ms000.01s10ms至9s_990ms(9.99s)100ms010.1s10s至1m_39s_900ms(99.9s)1s101s100s至16m_39s(999s)10s1110s1000s至2h_46m_30s(9990s)PLC-300一、S-PULSE（脉冲S5定时器）脉冲定时器的梯形图及功能块图指令 PLC-300一、S-PULSE（脉冲S5定时器）S-PULSE（脉冲S5定时器）LAD指令格式当前时间值（BCD码）启动信号定时时间（S5TIM格式）复位信号当前时间值（整数）Tn0定时器状态PLC-300一、S-PULSE（脉冲S5定时器）S-PULSE（脉冲S5定时器）示例PLC-300一、S-PULSE（脉冲S5定时器）PLC-300一、S-PULSE（脉冲S5定时器）工作时序 示例程序 8S8S8SPLC-300一、S-PULSE（脉冲S5定时器）S-PULSE（脉冲S5定时器）应用举例 合上开关SA（I0.0）指示灯HL（QO.0）亮1小时2分10秒后自动熄灭。
PLC-300二、 S-PEXT（扩展脉冲S5定时器） 扩展脉冲S5定时器LAD及FBD指令 PLC-300Tn0PEXT二、 S-PEXT（扩展脉冲S5定时器） 扩展脉冲S5定时器LAD指令格式 当前时间值（BCD码）启动信号定时时间（S5TIM格式）复位信号当前时间值（整数）定时器状态PLC-300二、 S-PEXT（扩展脉冲S5定时器） 扩展脉冲S5定时器示例 PLC-300二、 S-PEXT（扩展脉冲S5定时器） 扩展脉冲（SE)定时器的线圈指令指令符号：（SE）S5T#15STn0扩据脉冲S5定时器线圈指令 PLC-300二、 S-PEXT（扩展脉冲S5定时器） 示例程序 工作波形 8S8S8SPLC-300二、 S-PEXT（扩展脉冲S5定时器） 【例】 扩展脉冲定时器应用电动机延时自动关闭控制 控制要求：按动起动按钮S1（I0.0），电动机M（Q4.0）立即起动，延时5分钟以后自动关闭起动后按动停止按钮S2（I0.1），电动机立即停机 PLC-300二、 S-PEXT（扩展脉冲S5定时器） 控制程序（LAD） PLC-300二、 S-PEXT（扩展脉冲S5定时器） 控制程序（STL） PLC-300三、 S-ODT（接通延时S5定时器）Tn0S_ODTTVSQBCD BIR（SD）S5T#15STn0 当起动信号接通后计时器开始计时，经过指令给定的时间后输出接通并保持，当起动信号断开时输出也同时断开，如果输入信号接通的时间小于指令给定的时间，则计时器没有输出。
PLC-300三、 S-ODT（接通延时S5定时器）示例程序 工作波形 8SPLC-300三、 S-ODT（接通延时S5定时器） 【例】 接通延时定时器和脉冲定时器应用用定时器构成一脉冲发生器，当满足一定条件时，能够输出一定频率和一定占空比的脉冲信号 工艺要求：当按钮S1（I0.0）按下时，输出指示灯H1（Q4.0）以灭2s，亮1s规律交替进行 PLC-300三、 S-ODT（接通延时S5定时器）控制程序（使用接通延时定时器） I0.1I0.1PLC-300三、 S-ODT（接通延时S5定时器）控制程序（使用脉冲定时器） PLC-300四、 S-ODTS（保持型接通延时S5定时器）Tn0S_ODTSTVSQBCD BIR（SS）S5T#15STn0 当起动信号接通后计时器开始计时，经过指令给定的时间后输出接通并保持，当起动信号断开时输出仍保持如果要第二次启动定时器，必须增加定时器复位指令PLC-300四、 S-ODTS（保持型接通延时S5定时器）示例程序 工作波形 PLC-300五、S-OFFDT（断电延时S5定时器）（SF）S5T#15STn0Tn0S_OFFDTTVSQBCD BIR 当起动信号接通后输出立即接通，当启动信号断开后计时器开始计时，计时时间到时则输出断开，如果断开接通时间小于定时时间，则该断开输入信号时间内不影响输出，断开延时是下降沿计时。
PLC-300五、S-OFFDT（断电延时S5定时器）示例程序 工作波形 PLC-300五、S-OFFDT（断电延时S5定时器）【例】断电延时SF定时器的应用： 合上开关SA（I0.0），HL1(Q0.0)和HL2（Q0.1）亮，断开SA，HL1立即熄灭，过10S后， HL2自动熄灭PLC-300五、S-OFFDT（断电延时S5定时器）PLC-300E N D。
