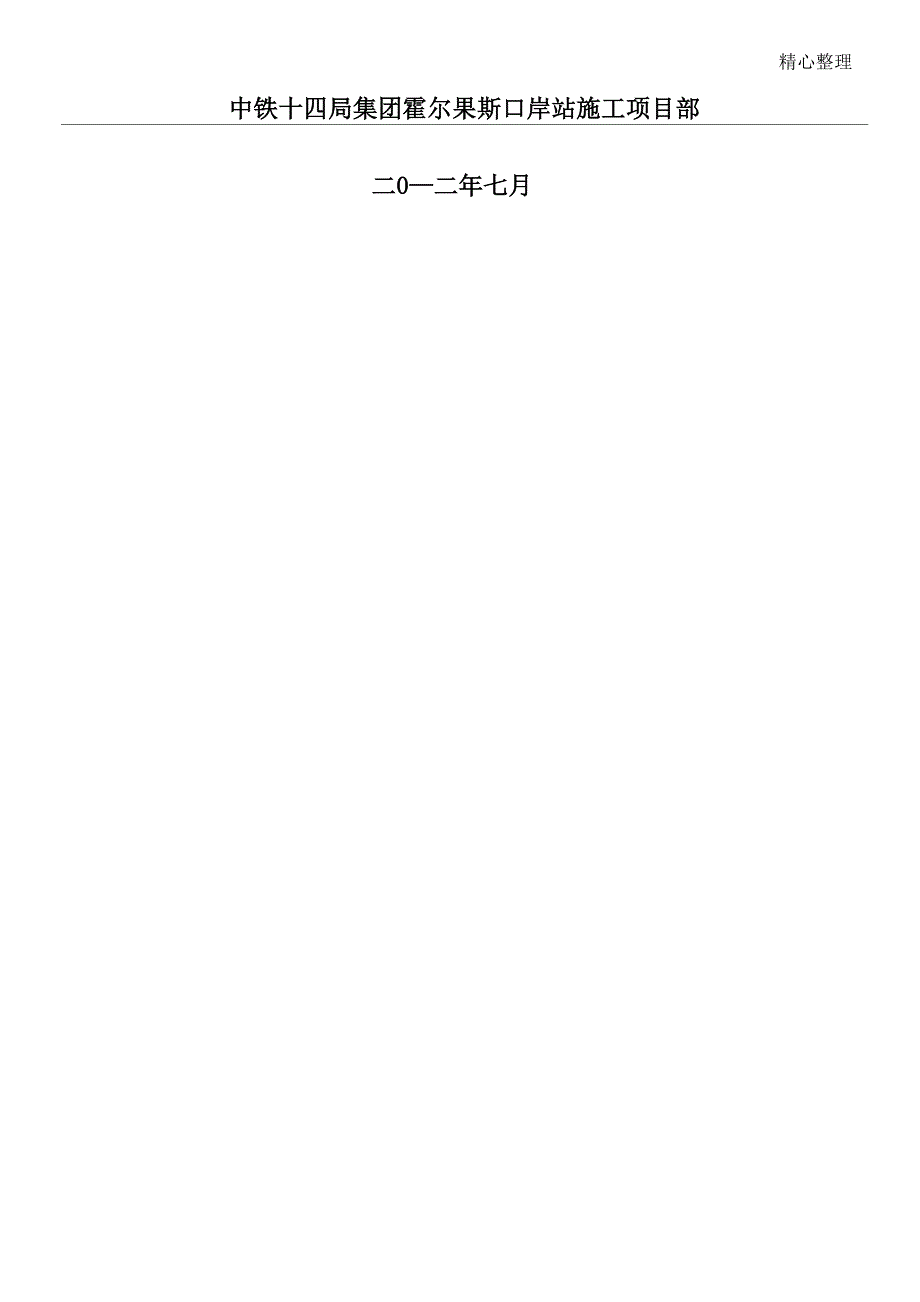

精心整理中铁十四局集团霍尔果斯口岸站施工项目部二0—二年七月轨道工程施工方案一、编制范围、依据和原则1、编制依据适用于新建霍尔果斯铁路口岸站，精伊霍铁路K283+000〜K286+003、DKO+OOO〜DK6+041.5 （中 哈铁路接轨点），含宽轨场、准轨场、边检场、客运车场、换装场以及相关配套设施，“一关两检” 等口岸相关设施，预留快运、特货作业场地等 2012 年开通项目等2、编制依据2.1《关于新建霍尔果斯铁路口岸站项目建议书的批复》铁计函〔2011〕101号；2.2《关于新建霍尔果斯铁路口岸站部分站前工程初步设计的批复》铁鉴函〔2011〕613号；2.3《关于新建霍尔果斯铁路口岸站工程初步设计的批复》铁鉴函〔2011〕718号；2.4《铁路工程施工组织设计指南》（铁建设〔2009〕226号）；2.5《铁路建设项目竣工验收交接办法》（铁建设〔2008〕23号）2.6《经霍尔果斯一阿腾科里口岸连接中哈两国铁路专门工作组第五次会议纪要》；2.7《铁路营业线施工及安全管理办法》（铁办〔2007〕186号）2.8新建霍尔果斯铁路口岸站工程施工设计图纸；2.9国家和铁道部现行设计、施工、验收规范、规则、标准以及工程建设标准强制性条文。
新建霍尔果斯铁路口岸站指导性施工组织设计3、编制原则3.1坚持确保质量、安全和工期的原则；3.2坚持不断优化施工方案的原则；3.3坚持均衡生产、突出重点、统筹兼顾、合理安排和信息化施工的原则；3.4坚持因地制宜、灵活机动进行临时工程设置的原则；3.5坚持专业化施工的原则二、工程概况新建霍尔果斯口岸站工程位于新疆伊宁哈萨克自治州境内，包含客站改造以及新建工程两部 分正线铺新轨0.03铺轨公里，站线铺轨71.73铺轨公里，铺新岔140组,铺道床71.7公里；改 建拆除线路2.88公里，重铺0.41公里，拆除道岔10组，重铺2组，铺道床2.88公里 二、主要技术标准1•铁路等级：I级重型，准轨正线采用60kg/m，宽轨正线采用50kg/m到发线和其他站线、 次要站线采用 50 千克/米钢轨；2. 正线数目：单线； 准轨场、宽轨场线路有效长度：准轨850米、宽轨1050米； 牵引方式：准轨线电力牵引，宽轨线内燃牵引；轨距：准轨线轨距1435mm、宽轨线轨距1520mm； 三、主要工程数量主要工程量统计表-序号材料 名称号 型--单位量 程 工注 备祚 面m3m32轨 冈kk71X7艮 木735艮 木1X54艮 木76艮 木O51X艮 木异艮 木21X3般岔组33组O3组72组22组3组4组7组2组1X痒02O 25 Z2X9 叶组1X组24X9 准 z(\艮 木z(\艮 木根-O351X四、开工前期准备工作1、 路基工程已完成，路基成形，标高达到设计标准，满足铺轨条件。
2、 测量放线：复核路基顶面标高，标定准确的线路中线桩、起道标高桩为现场钢轨、轨枕 定位提供准确的线路里程直线上每50m、曲线上每20m设一中心桩，道岔中心、变坡点、平交道 中线、桥涵中心、桥台前后、道碴厚度变化点等处设置加桩3、 现场标定施工机具及材料的堆放位置落实施工人员，并根据进度需要依次安排进场4、 轨道工程各种新购材料：钢轨、轨枕、轨料、道岔等，在路基成形前已经预定，并可随时 运抵现场；根据工程实际情况，线上甲供进料计划分三期全部到场，分别为8月5日、9月10日 和10月10日甲供材料供应计划见下表：序号材料名称单位8月5日9月10日10 月 101道岔组75570225m钢轨根170018001637324.84m钢轨根1203310424.92m钢轨根40270512.5m钢轨根015006YC-I型轨枕根1655014750106407新II型轨枕根1240024450213508新II型小半径 混凝土枕根137017300950Kg轨用中间 扣件弹条I型套202968001050Kg轨用接头 扣件弹条I型套1157800其中8月份需进场准轨50-9#左开道岔14组、50-9#右开道岔16组、50-12#左开道岔3组、50-12# 右开道岔4组、5.0m交叉渡线道岔2组、5.0m 一渡一交道岔2组、6.5m —渡一交道岔1组；宽轨 50-9#左开道岔15组、50-9#右开道岔15组、6.5m-5.5m两渡一交道岔1组、6.5m 一渡一交道岔1 组。
9月份进场准轨50-9#左开道岔17组、50-9#右开道岔14组、50-6#对称木枕道岔7组；50-9# 左开道岔12组、50-9#右开道岔7组（具体供货时间见后附轨道材料计划）五、总体施工组织及规划1、 总体工期安排1.1总体工期安排根据总体施工进度计划，轨道工程工期计划为209天铺底咋：2012年8月15日到2012年11月20 日；人工布轨、铺轨：2012年8月30日到2012年11月30日；上咋整道：2012年11月1日到2013年5月31 日;车站改造：2012年10月16日到2012年10月23日；静态、动态验收：2013年7月1日至【」2013年8月30日1.22012年开通项目施工进度安排 根据2012年保开通要求，结合总体施工进度计划，各场区轨道保开施工计划如下：（1） 宽轨场、边检场人工布枕、铺轨及道岔（7.8铺轨公里、道岔27组）；2012年8月 15日-2012 年9月 19日；上砟整道（2.2万立方）:2012年8月 10日-10月 28日2） 换装场人工布枕、铺轨及道岔（8.3铺轨公里、道岔24组）； 2012年8月 15日-2012年9 月 20日；上砟整道（2.4万立方）：2012年8月 10日-10月 31日。
3） 准轨装场人工布枕、铺轨及道岔（3.9铺轨公里、道岔29组）；2012年8月 20日-2012年 10月 15日；上砟整道（1.5万立方）：2012年8月 15日-10月 23日4） 车站改造计划2012年10月 23日完成改造（具体见车站改造步骤7.5条，后附车站改造平 面图）2、 总体施工计划及步骤总体施工分四阶段进行，第一阶段备料阶段；第二阶段进行新建线路的铺设；第三阶段既有线 施工，封闭正线，插入复式交分道岔，同时实现全部线路合拢，并对线路进行细微调整；第四阶段 办理开通手续，完成竣工验交3、简明施工组织安排针对车站既有线路、设施和行车运输的实际情况，本着积极主动，尽量减少对既有线运输影响 的前提下，按照“分期、分段施工，逐段、逐线开通”的原则，在具备改建轨道工程施工的条件下 依次进行铺轨采用人工铺轨，道岔采用定位预铺和要点插入两种方法；原位拆铺的轨道根据工程 量和线路行车条件采用封锁股道方案施工总体思想：逐段、逐股道封闭、开通线路，以确保运营正常秩序和行车安全六、项目管理组织机构及主要人员、施工队伍及机械配置1、 项目管理组织机构为了加强本工程项目管理、全面履行合同、控制建设投资，确保工程建设工期、质量、安全、 保护生态环境，全面实现建设目标，针对本轨道工程的特点，并根据工程需要和招标文件要求，结 合施工单位的实际情况，将择优选调富有轨道工程施工经验的管理和技术人员组成施工领导小组， 高起点、高标准地负责轨道工程的施工组织管理工作。
项目管理组织机构图2、 施工劳动力组织综合现场工作量及工期情况，现场施工人员不能少于200人1) 锚固小组不少于20人，对进场枕木进行提前锚固2) 道岔铺设组不少于50人，由2位施工分队长带队进行道岔组装3) 线路铺设组不少于110人，由2位施工分队长带队进行线路铺设4) 上碴组由5辆翻斗汽车及2辆铲车组成，承担道碴倒运及上道、平整5) 线路整修组不少于20人，负责线路、道岔起道及捣固作业3、 施工机具组织和数量表施工机具组织和数量表序号机具名称规格-单位数量说明1轨道车辆2带轨道平板2辆2汽车东风辆4倒运轨料3铲车辆2推筑平台4汽车吊16t辆1装卸轨料5起岔机台166齿条压机台20带压机把20个7捣固机P60III 型台16其中道岔捣固机4台8捣固机台10为内燃单操捣固机9锯轨机台2含切合个片10钻眼机台2含钻头11拉轨器台212液压起拨机台1013枕木头、垫木个20014滑轮个60双轮缘15撬棍把12016洋镐把10017铁锨把12018道钉锤把1019T扳手把6020长扳手把602130呆口扳手把1022叉子把8023活动扳手450把1024运轨小车台625大绳米20026大锤把427哨子个2028信号旗套1029对讲机台2030道尺把6其中宽轨道尺3把31水准仪台232全站仪台1七、施工工艺及施工方法1、道砟铺设1.1铺轨前底祚铺设方法底层道祚摊铺前，要对路基、桥梁进行质量检测与评估，提出铺祚前评估报告，确认下部结构 各项指标符合铺设要求。
路基具备上祚条件后，进行道祚预铺设铺轨前铺设70%的道祚并摊平压实道祚采用自卸 汽车运输，使用人工配合推土机铺设，压路机碾压1.2铺轨后铺祚方法铺轨过后，整道队对已铺线路进行补祚养护，以确保铺架运输的安全1.3道祚检验装车 按设计碎石道砟的质量要求、检验方法、检验频率对各砟场进行质量检验，合格后使用根据 现场调查初步选定博尔塔拉蒙古自治州博乐石砟场生产的道砟，采用铁路运输至存砟场，然后装车 运往摊铺工地1.4 质量检测 根据规定的检验方法和频率，对已摊铺好的底层碎石道床进行几何尺寸、表面平整度、密实度、 摊铺厚度及中间凹槽等项目的检测2、人工铺轨 根据《新建霍尔果斯铁路口岸站工程指导性施工组织设计》，本项目工程轨道采用人工铺轨施 工，铺轨时利用既有或已铺线路，把钢轨、轨枕及配件卸至施工路段附近，先采用拖拉机或汽车将 钢轨配对拖拉散开后拨到两侧路肩上，再用汽车或四轮拖拉机将轨枕及配件分段卸散，然后。
