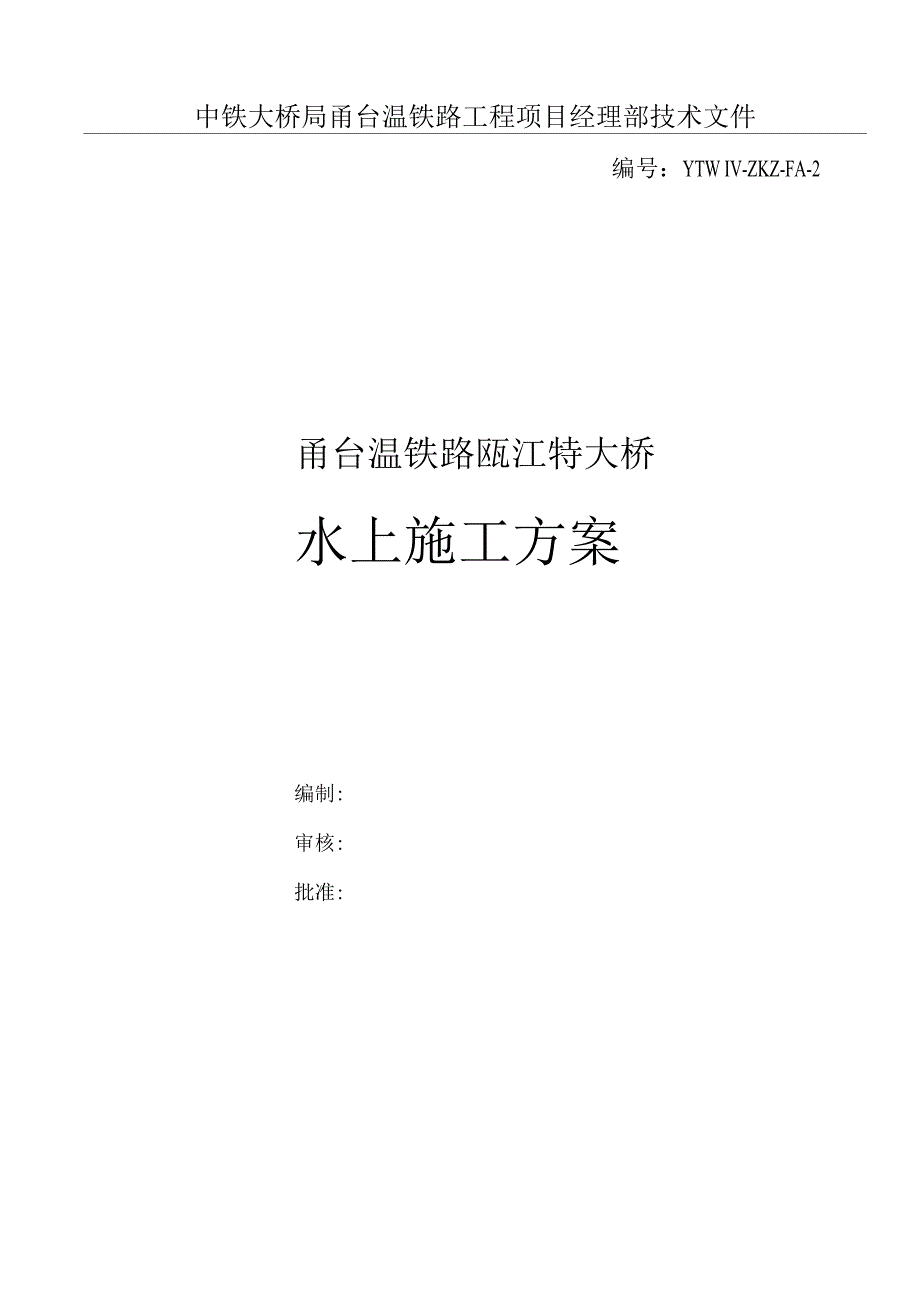

中铁大桥局甬台温铁路工程项目经理部技术文件编号：YTW IV-ZKZ-FA-2甬台温铁路瓯江特大桥水上施工方案编制:审核:批准:25年11月 25日发布25年11月25日实施中铁大桥局五公司甬台温铁路工程项目经理部发布水上施工方案一、编制依据1、上报的《实施性施工组织设计》2、甬台温铁路新建工程施工图甬温施图(桥)-1133、客运专线铁路桥涵工程施工指南(TZ213-25)4、客运专线铁路桥涵工程施工质量验收暂行标准(铁建设[25]16号)5、铁路混凝土工程施工质量验收补充标准6、铁路工程施工安全技术规程(TB10401.1-23 TB10401.2-20O)37、铁路混凝土与砌体工程施工质量验收标准(TB10424-23)8、本项目部现有人员、设备配备情况及其熟练程度二、工程概况瓯江特大桥中心里程DK262+058.93，全长6244.34米，里程桩号宁波台尾 DK258+936.76，温州台尾DK265+181.10跨度组成为 1 x 24+3 x 32+(48+80+48)＜续 梁+4 x 32+1 x 24+22 x 32+1 x 24+10 x 32+2 x 24+50 x 32+(70+3x 120+70)连续梁+51 x 32+(48+80+48连续梁+4 x 32+1 x 24+(32+48+32)连续梁+1 x 24+10 x 32+2 x 24,共 计178个桥墩，其中有5个扩大基础，171个承台，2个桥台。
水上施工的墩位71#〜 86#墩处于河滩内，87#墩~101#墩在河道中桥址江面宽1310米，最大水深20米左 右；设计水位5.93m,设计流速2.40m/s,设计流量29996m 3/s航道要求通航10 吨海轮三、水上主要临时设施施工㈠、便道施工瓯江特大桥水中墩施工前，从滩地上的71〜82#墩下游侧修建330米长6米 宽的施工便道，路面中心线与桥中线的距离为19.4米，82#墩位置建造一个钢管 桩挡土墙桥台便道施工前，进行清淤换填；在原地面上清淤，根据现场实际情 况清淤厚度为1m，然后再换填碎石混合料，分层碾压，整平便道顶面标高控制 为+4.6m〜+5.7m，路面的纵坡0.2%，路面不定期进行整修，确保晴天不扬尘，雨 天不泥泞㈡、栈桥施工瓯江特大桥施工栈桥分南北两段，北岸栈桥82#墩~98#墩，长575米；南岸栈 桥从瓯江南岸修至1#墩，长105.2米栈桥总长680.2m，宽6m ,顶面标高H +5.7m从82#墩挡土墙桥台位置开始在瓯江北岸滩地桥中心、下游19.4米处设宽 6m的混合施工栈桥至98#墩，作为水上施工交通运输使用，南岸栈桥中心距大桥中 心线下游20.4米在墩位处栈桥均与水上施工平台连接，起重吊机可通过栈桥上 水上施工平台进行施工。
栈桥顶标高为+5.7m,上部结构为单层双排军用梁，下部为© 6mm钢管桩北岸栈桥为跨距为9m~12m不等；南岸栈桥跨距为4.7~15米桩间设置横向 剪刀撑连接系、钢结构分配梁，栈桥梁部采用贝雷梁片和分配梁，然后铺设槽20 槽钢桥面板，采用花纹钢板满铺，栈桥同时与桥墩施工平台连接，以保证履带吊 机到达各墩位作业栈桥施工包括钢管桩基础施工、梁部施工和桥面施工三部分栈桥施工中利用 履带吊机将钢管桩整体吊装，精确放出桩位，履带吊配合PD1振动锤沿测定孔 位打桩完成一垮的钢管桩插打后，焊接管桩间的连接系、铺设分配梁、主梁及 桥面系，然后转入下一孔栈桥施工1) 、钢管桩基础施工：履带吊停放在施工已经完成的栈桥桥面，履带吊吊装 振动锤与桩顶连接，将桩吊至设计桩位后，慢慢放松吊机钢丝绳，直至桩落于河 床面，并再次检查桩的垂直度确定桩位与桩的垂直度满足要求后，开动振动锤 进行振动，每次振动持续时间不超过10〜15min每根桩的下沉应一气呵成，不 可以中途停顿或者较长时间停顿，以免桩周土恢复造成下沉困难单根桩节按照 起吊高度和重量控制最大为25m当钢管桩长没有满足设计要求需要接桩时，在 桩顶离水面上1.5m时，移去振动锤进行接桩。
桩与桩之间的焊接质量经检查合格 后重新进行打桩，直至将桩打到设计深度所有的桩基施工过程必须做好记录2) 、梁部施工：打桩施工完成后，检查桩的偏斜及入土深度与设计无误后， 在钢管桩之间焊接型钢剪刀撑使其成为整体，同时在桩顶按照设计尺寸气割槽， 并保证底面平整，并且加焊盖板；吊放工字型钢分配梁并与钢管桩焊接固定上 铺贝雷梁片，贝雷梁片在现场分块组装，吊机起吊安装，并与分配梁连结3) 、桥面施工：在已经架设好的贝雷梁上安装桥面系，桥面宽6m采用工 字型钢与槽钢配合使用，栈桥栏杆采用50mm角钢制作，栈桥两侧均设置栏杆， 每间隔1.2m设置一道立柱，焊接在桥面系横梁上栏杆涂成蓝色在栈桥上设置 通航警戒灯和夜间照明设备㈢、钻孔平台施工97#〜1#墩钻孔平台的施工与栈桥同步进行，采用水上吊船作业先施工98# 墩平台，再施工97#、99#、1#墩平台，101#墩平台采用180履带吊通过栈桥进 行施工钻孔平台采用* 8mm的钢管桩为基础，之间有连接系、工字型钢，上 面铺设贝雷梁，铺设平台，焊接平台防护设施，最后插打钢护筒钻孔平台与栈 桥相连，99#墩钻孔平台为独立的平台，不与栈桥相连㈣、临时码头在瓯江南岸101#墩〜102#墩及北岸97#墩〜98#墩下游侧各设一处交通起重码 头，作为水上施工交通运输使用，码头与栈桥连接在一起，方便小型材料上下船。
四、桩基础施工㈠、瓯江特大桥水中87#〜98#、101#墩位水深较浅82#〜98#墩、1#〜101# 墩钻孔桩采用栈桥方案、墩位平台法钻孔、垂直导管法灌注水下混凝土； 71#〜83# 墩钻机选型为GPS-15型旋转钻机，84#〜101#墩钻机选型为中升旋转钻机；钻孔 平台详见“瓯江特大桥82#墩〜98#墩、1#墩〜101#墩钻孔平台结构图”㈡、瓯江特大桥99#墩最大水深20m左右，属于深水施工，钻孔桩直径为①2.5m, 最大孔深为75.0m，属于大孔径超长钻孔桩基础98#〜1#墩采用60t浮吊插打 定位钢管桩和拼装钻孔平台、120t浮吊配合APE4型打桩锤插打钢护筒施工钻孔 桩方案，钻机选型为KPG5型旋转钻机98#〜1#墩承台采用双壁钢吊箱围堰 施工，钻孔桩施工完成后进行钢吊箱围堰拼装、下沉、封底、承台混凝土浇筑99# 墩墩身施工利用墩旁塔吊作起吊设备，墩身砼分两次浇注钻孔平台详见“瓯江 特大桥98#〜1#墩钻孔平台结构图”，瓯江特大桥主桥深水基础施工具体详见“瓯 江特大桥98#〜1#墩基础施工步骤图（一）”、“瓯江特大桥98#〜1#墩基础施 工步骤图（二）”㈢、水中墩护筒施工水中墩护筒施工流程：在钻孔平台上拼装钢护筒导向架-对接钢护筒-整体 起吊钢护筒入水-调整护筒倾斜度及位置缓慢入床至稳定-安装APE4型 （DZ120 ）振动打桩锤振动下沉-安装钻机开始水上钻孔桩施工。
在钢护筒振动下沉过程中要精确定位、跟踪监测、调整，满足规范要求，保 证钻孔桩施工顺利进行钢护筒壁厚为16mm，钢护筒在车间分节制造，在平台 对接后整体下沉，下沉中随时用定位螺栓在导向架与护筒之间调整偏差，护筒底 要求进入卵石层㈣、钻机就位钻孔平台搭设好后，将钻机移至桩位，用钢枕作机座，使底座平稳，钻机底 座用倒链滑车交叉对称拉紧，保证在钻进和运行中不产生位移和沉陷，钻架及钻 杆要竖直，钻头、钻杆和桩径中心在一铅垂线上，以保证孔位正确，钻孔顺直 钻头或钻杆中心与护筒顶面中心的偏差不得大于5cm钻机摆放位置要结合平台 受力支承情况，合理布置，开钻顺序要统一安排，避免干扰㈤、钻进成孔开钻时以低档慢速正循环钻进，以泥浆护壁为主，钻下5m后以反循环正常速度 钻进钻孔过程中保持转盘水平，保证成孔垂直度钻孔作业要连续，经常对钻 孔泥浆抽检试验，不符合要求及时调整孔内水头始终保持在水位线以上2.0m， 加强护壁，防止塌孔钻孔过程中如遇到塌孔、偏孔、缩孔、扩孔、糊钻、埋钻、 卡钻、掉钻等故障时，尽快查明原因，采取有效措施果断处理㈥、终孔验收换浆清孔使孔底沉淀达到验收标准，拆除钻机钻杆后，检查钻孔桩的孔径和 倾斜度是否符合验收标准。
㈦、钢筋笼制作、安装钻孔桩钢筋笼在车间分段制作，运输到墩点安装制作安装时主筋接头按规 定错开，钢筋接头现场取样作试验钢筋笼加工确保主筋位置准确钢筋保护层 用耳环筋来保证㈧、灌注前的二次清孔钢筋笼安装完，混凝土灌注前进行二次清孔，使孔底沉淀符合规范要求，摩 擦桩不大于20cm，柱桩不大于5cm二次清孔通过水封导管实现㈨、混凝土的灌注99#墩混凝土通过驳船运送至墩位，使用吊船送到钻孔平台储料斗，再由溜槽 流入导管顶的集料斗中，71#〜98#、1#〜101#墩混凝土在岸上混凝土工厂集 中生产，由混凝土搅拌车运到各墩位十）、钻孔桩设置通长声测管进行超声波检测五、主墩承台施工97#〜1#墩采用双壁钢吊箱围堰施工承台，87#〜96#墩承台采用钢板桩围堰 施工，71#〜86#墩采用筑岛法施工，101#墩采用双壁钢套箱围堰施工承台，102# 墩采用直接放坡开挖辅以井点降水施工承台施工方法㈠、钢吊箱围堰承台施工（1）钢吊箱围堰设计钢吊箱围堰应进行专门设计，结构尺寸、强度、钢度、吊装方法应满足施工 要求，做好抗浮力和防漏水设计围堰底板结构除应满足浇筑水下封底混凝土和 抽水浇筑承台混凝土时受力需要外，应考虑定位桩施工偏差因素，使加劲和横梁 避开开桩孔位置。
围堰支撑体系应满足吊装整体吊箱围堰和浇筑封底混凝土整体 受力需要围堰底板、边板、封底之间的接缝应有可靠的防漏水措施2）钢吊箱围堰结构、制造与运输钢吊箱围堰结构由五部分组成① 底板：与侧板共同组成阻水结构，变承台及部分墩身水上施工为陆上施工同时作为吊箱、承台的承重结构② 侧板：与底板（包括封底混凝土）共同组成阻水结构，变承台及部分墩身水上施工为陆 上施工，同时兼做承台施工的外模板③ 内支撑：由内圈梁和水平斜撑杆组成 内圈梁主要是承受侧板传递的荷载，并将其传给 水平斜撑杆；水平斜撑杆为菱形支撑结构，杆端与内圈梁焊接连接成一体④ 吊挂系统：由纵、横梁、吊杆及钢护筒组成，吊挂系统的作用是承担吊箱自重及封底混 凝土的重量⑤ 定位系统：由导向钢板、定位孔、定位器（短型钢）及调位千斤顶组成钢吊箱围堰在钢结构加工厂分段加工制造，并完成钢围堰试拼工作具体详见“吊箱围堰 结构示意图”分节加工的钢吊箱围堰由铁驳运输至墩位平台3）钢吊箱围堰拼装、下放围堰吊装前应做好各项准备工作测量墩、台纵、横中心线和每根基础桩中 心线及高程用的工作平台，应稳定、安全、拆装方便，满足高精度测量工作需要 围堰定位桩顶应按围堰要求认真修整，满足安装需要。
分节加工的钢吊箱围堰由铁驳运输至墩位处，拆除部分钻孔平台，接高钢护 筒并在钢护筒上焊接围堰支撑牛腿，由120七浮吊完成钢吊箱围堰底板和底节侧板 的散拼工作，在钢护筒顶布设起吊系统，割除支撑牛腿，底节吊箱入水，将底节 吊箱测量精确定位挂稳于吊挂系统上，拆除起吊系统拼装顶节围堰，焊接好开始 下沉下沉过程依靠定位桩和测量精确定位围堰平面位置及顶面高程围堰拼装、就位质量应符合下列规定：① 内侧平面尺寸偏差应不大于长、宽的1/7，做承台外模时，在承台范围不 小于设计尺寸② 内侧平面对角线偏差应大于对角线长度的1/5③ 底板预留孔位偏差为土 20mm结构接缝满足水密要求④ 围堰整体最大倾斜度应不大于箱体高的1/50，且承台顶面处基础边缘距满 足水密要求中心线尺寸偏差50mm ；箱体高程满足满足水密要求要求⑤ 围堰中心、线扭转角应不大于1度。
