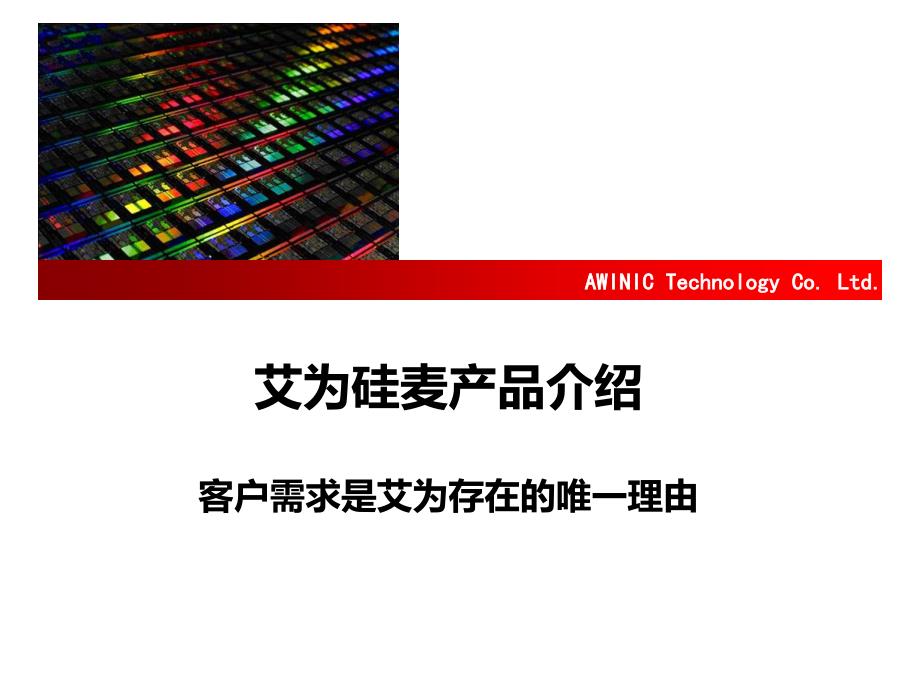

AWINIC Technology Co. Ltd. 艾为硅麦产品介绍 客户需求是艾为存在的唯一理由 AWINIC Technology Co. Ltd. 目录 u硅麦的工作原理 u硅麦的优势 uAW8610介绍及应用 u硅麦的Roadmap AWINIC Technology Co. Ltd. 硅麦的工作原理 AWINIC Technology Co. Ltd. 硅麦的定义 u 硅麦又称MEMS麦克风，是基于MEMS技术制造的麦克风，由 MEMS声压传感器芯片、ASIC芯片、音腔和RF抑制电路组成 MEMS声压传感器是一个由硅振膜和硅背极板构成的微型电容器， 能将声压变化转化为电容变化，然后由ASIC芯片将电容变化转化为 电信号，实现“声--电”转换 AWINIC Technology Co. Ltd. 硅麦的结构 AWINIC Technology Co. Ltd. MEMS声压传感器 AWINIC Technology Co. Ltd. MEMS声压传感器 MEMS剖面示意图 uMEMS声压传感器实际上是一个由硅振膜和硅背极板组成的 微型电容器，硅振膜能感测声压的变化，将声压转化为电容变 化。
AWINIC Technology Co. Ltd. MEMS主要加工流程1 AWINIC Technology Co. Ltd. MEMS主要加工流程2 AWINIC Technology Co. Ltd. 硅麦的工作过程 u声压ΔP作用到振膜上将产生一个是使振膜移动的推力ΔF u振膜相当于一个弹簧，将推力ΔF转化为位移量ΔX u振膜与背极板构成一个微电容， ΔX导致微电容变化ΔC uASIC将电容变化ΔC转化为ΔV u整个感应过程： ΔP → ΔF → ΔX → ΔC → ΔV AWINIC Technology Co. Ltd. 硅麦的优势 AWINIC Technology Co. Ltd. 传统ECM麦克风 主要缺点： u不支持回流焊，需要手工装配生产 u容易受到RF干扰 u体积大 u性能难以满足进一步的应用需求 唯一优势：便宜 AWINIC Technology Co. Ltd. 硅麦的优势 特点优势 支持SMT硅麦能够耐高温，可以SMT贴片 频响平坦语音清晰，自然，易于辨识 稳定性硅麦性能不受温度，电压等条件变化的影响 一致性片与片之间匹配很好，特别适合各种降噪算法 抗RF干扰金属外壳封装能起到良好屏蔽，内置RFI抑制电路 体积小封装尺寸3.76*2.95*1.1，相同性能的ECM是Φ6*1.5mm 功耗小工作电流小于150uA，而ECM接近500uA AWINIC Technology Co. Ltd. SMT u硅麦能够承受SMT所需的高温，可以实现麦克风的自动化装配生产， 大大提高效率和节省成本。
uSMT高温对硅麦性能没有影响，可以承受5次SMT焊接 AWINIC Technology Co. Ltd. 抗RF干扰 u金属盖子和带屏蔽层的四层封装基板构成一个全包围的屏蔽腔，有效屏蔽RF 辐射 u封装基板中在VDD和OUTPUT引脚上内置对地RF滤波电容 uASIC的输出阻抗小于200Ω，抗RF干扰能力强，而ECM的输出阻抗大于1.5KΩ AWINIC Technology Co. Ltd. AW8610介绍及应用 AWINIC Technology Co. Ltd. 我们的合作伙伴 u采用Infineon全套MEMS MIC芯片 u全球第二大MEMS MIC供应商 u2012年总出货量6亿多片，占总份额的31% u产品素以高可靠性、卓越质量和创新性著称 u全球领先的封测供应商 uMEMS MIC全自动封装测试生产线 u产品以LGA，BGA，FC，CSP等高端封装为主 AWINIC Technology Co. Ltd. AW8610：高性能、超强RFI抑制、上进音模拟硅麦 主要特性： u采用Infineon MEMS晶圆 u支持SMT贴片 u优异的一致性，显著增强双MIC降噪效果 u平坦的频率响应，使语音清晰逼真 u超强RFI抑制 u高信噪比：59dB u灵敏度：-42 dBV/Pa u上进音，全向模拟硅麦 u3.76mm*2.95mm*1.1mm LGA封装 AWINIC Technology Co. Ltd. 硅麦功能框图 AWINIC Technology Co. Ltd. 灵敏度 u灵敏度：在压强为1Pa或94dB SPL，频率为1KHz的声压下 ，硅麦输出多少dBV的电压，单位是dBV/Pa，反映硅麦的声电 转化效率。
AWINIC Technology Co. Ltd. 灵敏度基本计算 u人耳的听阈：Po=20uPa；人耳的痛阈：Pmax=20Pa u声压级的定义：dB SPL=20log(Pout / 20uPa) u1Pa=94dB SPL，20Pa=120dB SPL udBV的定义：dBV=20log(Vout / 1V) u灵敏度的单位：dBV/Pa u上进音硅麦灵敏度标准：-42dBV/Pa=7.9mVrms/Pa AWINIC Technology Co. Ltd. 频率响应 u优异的平坦度和高带宽的频响，让语音更加清晰，逼真，可辨识度高 u具有良好的匹配性，显著增强消噪效果 AWINIC Technology Co. Ltd. 典型应用电路 AWINIC Technology Co. Ltd. 在耳机中的应用 u硅麦的输出信号加载在VDD上送回到BB侧，R2和C2组成一个低通滤波器， f=32Hz，将VDD上的语音信号滤掉，获得干净稳定的VDD给硅麦供电 uR1和C1设置输出信号的带宽的下限频率，f=40Hz AWINIC Technology Co. Ltd. 我们都在用硅麦！（排名不分先后） … AWINIC Technology Co. Ltd. 双MIC降噪 u噪声在两个MIC处的幅度相当 ，而语音到达两个MIC的幅度响 度较大，利用这个差异来滤掉噪 声，拾取语音。
语音：相差6dB以上，被拾取 噪声：幅度相当，被滤掉 uECM一致性差，影响降噪效果只有硅麦才能满足降噪的要求 AWINIC Technology Co. Ltd. 硅麦在iphone5中应用 uIphone5内置3个硅麦，分 位于底部，背面和前面 u底部和背面的硅麦组成双 MIC降噪 u前面的硅麦在听筒中，采 样主动降噪技术，产生噪声 的反向信号抵消噪声，实现 本地降噪 u硅麦的性能优势增强Siri功 能，提高可识别度 AWINIC Technology Co. Ltd. 主动降噪耳机 u通过内置在耳机内的MIC 采集环境中噪声，将噪声信 号送入降噪电路处理，产生 与噪声信号大小相等，方向 相反的反向信号来抵消噪声 AWINIC Technology Co. Ltd. 线控耳机 u控耳机中，硅麦可以完全替代ECM，且性能更佳 u硅麦让线控耳机的控制部分外形更加小巧时尚，语音更清晰逼真， 辨识度更高 AWINIC Technology Co. Ltd. SMT注意事项 u拾取硅麦时，真空吸嘴必须处于拾取区域内，否则有损坏的风险 u禁止使用超过标准回流焊温度来焊接硅麦。
u用静电袋包装硅麦时，不允许抽真空 u真空吸嘴不允许吸到硅麦的进音孔 u不允许用超声波清洁PCBA u请谨慎使用气枪或清洗液清洁PCBA；非用不可时，务必用胶带贴住 硅麦的进音孔，以免异物或液体进入 u禁止对着硅麦的进音孔吹气或吸气 u禁止灰尘等细小颗粒物和液体进入硅麦 AWINIC Technology Co. Ltd. 硅麦的测试系统 测试设备： u消音箱 u人工嘴 u功放放大器 u标准麦克风 u标准麦克风适配器 u测试专用声卡 u电脑 AWINIC Technology Co. Ltd. 可靠性 Test ItemsDescriptionsResults Thermal Shock 100 cycles air-to-air thermal shock from -40℃ to +125℃ with 15 minute soaks. (IEC 68-2-14) 77pcs，pass High Temperature Storage1,000 hours at +105℃ environment (IEC 68-2-2 Test Ba)77pcs，pass Low Temperature Storage1,000 hours at -40℃ environment (IEC 68-2-1 Test Aa)77pcs，pass reflow5 reflow cycles with peak temperature 260℃77pcs，pass High Temperature Bias1,000 hours, 105℃ environment, under bias(IEC 68-2-2 Test Ba)77pcs，pass Low Temperature Bias1,000 hours, -40℃ environment, under bias (IEC 68-2-1 Test Aa)77pcs，pass High Temperature/Humidity Bias1,000 hours, 85℃，85% R.H. under bias (JESD22-A101A-B)77pcs，pass ESD/Chip level HBM±7kV (MIL-STD-883H Method 3015.8)77pcs，pass ESD/Chip level MM±300V (JEDEC EIA/JESD22-A115)77pcs，pass Latch-up±450mA (JEDEC STANDARD NO.78C SEPTEMBER 2010)77pcs，pass Vibration 4 cycles of 20Hz to 2kHz sinusoidal sweep with 20G peak acceleration lasting 12 minutes in X, Y, Z directions. (Mil-Std-883E，method 2007.2 A) 77pcs，pass Mechanical Shock10,000G，3 pulses in X, Y, Z directions(IEC 68-2-27，Test Ea)77pcs，pass Drop Test 1.5 meter height onto a concrete surface，3 drops along each of 6 axes. (IEC60068-2-32) 77pcs，pass AWINIC Technology Co. Ltd. 硅麦的Roadmap AWINIC Technology Co. Ltd. 硅麦的分类 u按进音孔的位置分：上进音和下进音 u按信号类型分：模拟硅麦和数字硅麦 u总共组合出四种类型的硅麦产品 AWINIC Technology Co. Ltd. You Win, We Win, All Win! Thank You！ 客户需求是艾为存在的唯一理由 。
