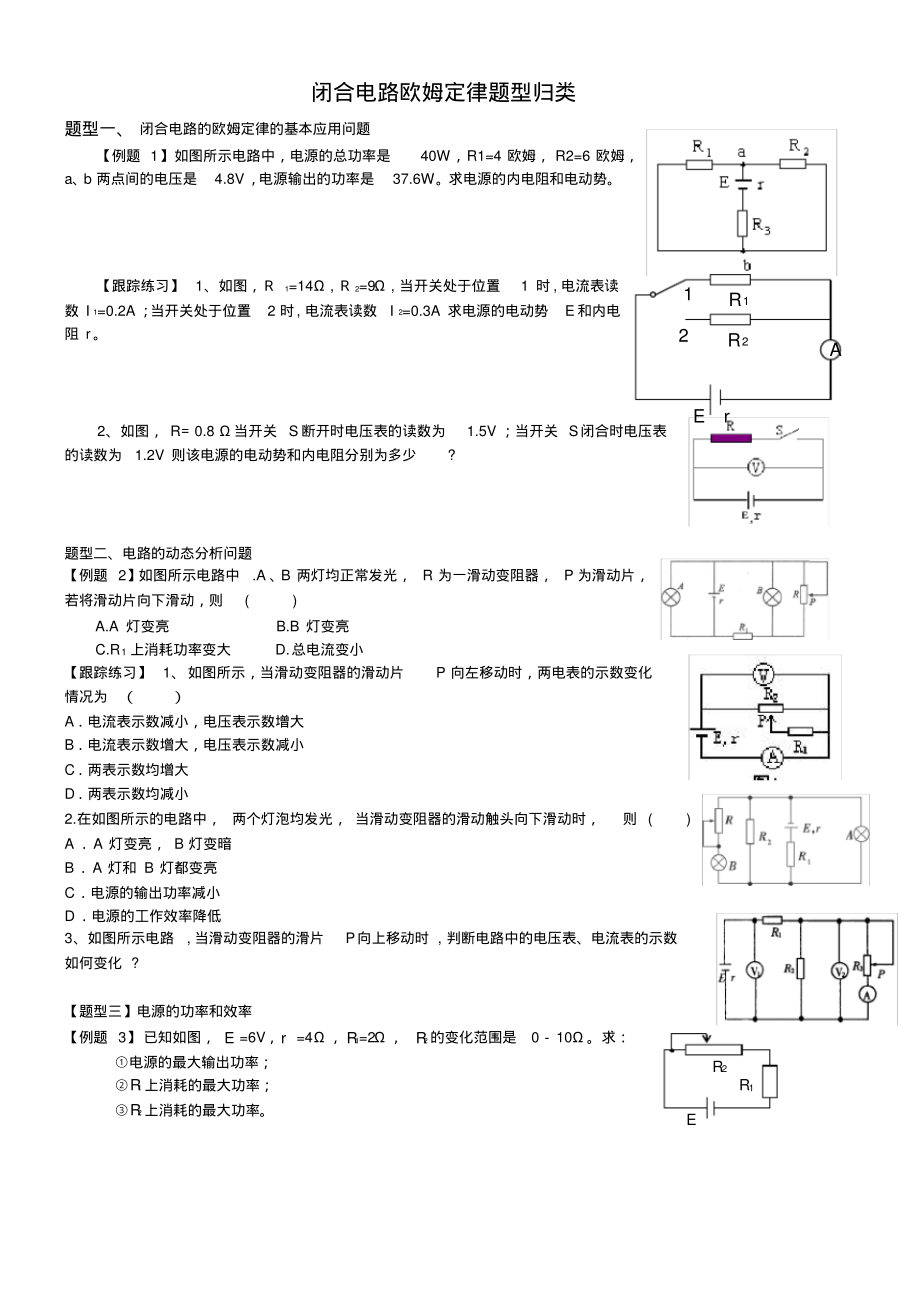

1 R1 R2 2 E r A E R2R1闭合电路欧姆定律题型归类题型一、闭合电路的欧姆定律的基本应用问题【例题 1】如图所示电路中，电源的总功率是40W，R1=4 欧姆， R2=6 欧姆，a、 b 两点间的电压是4.8V，电源输出的功率是37.6W求电源的内电阻和电动势跟踪练习】1、如图，1=14, 2=9, 当开关处于位置1 时 , 电流表读数 I1=0.2A ； 当开关处于位置2 时, 电流表读数I2=0.3A 求电源的电动势E和内电阻 r 2、如图， R0.8 当开关S断开时电压表的读数为1.5V ；当开关 S闭合时电压表的读数为1.2V 则该电源的电动势和内电阻分别为多少? 题型二、电路的动态分析问题【例题 2】如图所示电路中.A 、 B 两灯均正常发光， R 为一滑动变阻器， P 为滑动片，若将滑动片向下滑动，则( ) A.A 灯变亮B.B 灯变亮C.R1上消耗功率变大D.总电流变小【跟踪练习】1、如图所示，当滑动变阻器的滑动片P 向左移动时，两电表的示数变化情况为（）A电流表示数减小，电压表示数增大B电流表示数增大，电压表示数减小C两表示数均增大D两表示数均减小2.在如图所示的电路中， 两个灯泡均发光， 当滑动变阻器的滑动触头向下滑动时，则 () AA 灯变亮， B 灯变暗BA 灯和 B 灯都变亮C电源的输出功率减小D电源的工作效率降低3、如图所示电路, 当滑动变阻器的滑片P向上移动时 , 判断电路中的电压表、电流表的示数如何变化 ? 【题型三】电源的功率和效率【例题 3】 已知如图，E =6V，r =4，R1=2，R2的变化范围是010。
求：电源的最大输出功率；R1上消耗的最大功率；R2上消耗的最大功率跟踪练习】1、 用如图所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的UI图线，由图可知 ( ) A电池电动势的测量值为1.40 V B电池内阻的测量值为3.50 C外电路发生短路时的电流为0.40 A D电压表的示数为1.20 V 时，电流表的示数I 0.20 A 2、如图电路中，电阻R1=9 欧， R2=15 欧，电源电动势E=12V ，内电阻 r=1求：（ 1）当电流表示数为0.4A 时，变阻器3R的阻值多大？（ 2）3R阻值多大时，它消耗的电功率最大？（ 3）3R阻值多大时，电源的输出功率最大？【题型四】 含有电容器的直流电路【例题 4】 如图所示的电路中，电源电动势E3 V，内电阻r1 ，定值电阻R13 ，R22 ，电容器的电容C100 F，则下列说法正确的是 ( ) A闭合开关S，电路稳定后电容器两端的电压为1.5 V B闭合开关S，电路稳定后电容器所带电荷量为3.0 104C C闭合开关S，电路稳定后电容器极板a所带电荷量为1.5 104C D先闭合开关S，电路稳定后断开开关S ，通过电阻R1的电荷量为3.0 10 4C 【跟踪练习】如图所示，电源电动势E 10 V，内阻r1 ，R13 ，R26 ，C30 F.(1) 闭合开关S，求稳定后通过R1的电流(2) 然后将开关S断开，求电容器两端的电压变化量和流过R1的总电荷量(3) 如果把R2换成一个可变电阻，其阻值可以在010 范围变化，求开关闭合并且电路稳定时，R2消耗的最大电功率【题型五】 电路故障分析1 、断路的特点：电流为零，断点的同侧无电势差，若只有一个断点，断点的两端有电势差造成的结果电路中的总电阻增大，干路上的电流减小，与其并联的用电器两端的电压增大2 、短路的特点： 被短路的用电器两端无电压，用电器无电流流过造成的结果电路中总电阻减小，干路电流增大，被短路用电器不工作，与其串联的用电器两端电压增大【例 5】 如图所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小， 根据分析， 发生的故障可能是：（ A ）A、R1断路 B、R2断路C、R3短路 D、R4短路【跟踪练习】如图所示的电路中，闭合电键k 后，灯 a 和 b 都正常发光，后来由于某种故障使灯b 突然变亮，电压表读数增加，由此推断这故障可能是（ B ）Aa 灯灯丝烧断B电阻 R2断C电阻 R2短路D电容被击穿短答案与解析例题 1 外电路是由21RR 与并联再与3R串联组成的。
21RR 与并联的总电阻为Rab=2.4欧姆a、b 两点间的电压就是并联电路两端的电压，所以流过干路的电流为A2A4. 28. 4RUIababrIPPPP2E出内出6.026.3740IPPr22E出电动势V20V240IPEE跟踪 1、E = 3V r = 1 2、 E=1.5V，r =0.2例题 2 跟踪 1、 2、A 3 、V1示数增大 V2示数增大 A示数减小例题 3 2.25W；2W ； 1.5W 1、 AD 2 、由电路图可知，32RR 和并联后再与R1串联，电流表的示数是表示通过电阻2R的电流，根据串并联电路的特点以及闭合电路欧姆定律可求出该题的答案 1）设干路电流为I，根据并联电路的分流原理：LRRRI3232外电路的总电阻32321RRRRRR由闭合电路欧姆定律得rREI由、式求得30R3（2）设阻值为3R时，它消耗的功率最大为3P，此时电路总外阻为32321RRRRRR干路电流rRE I IRRRI322332 33RIP由、得：)12R36R(2536)36R12R(25R36P332323323当33RR36时消耗的功率最大，即6R3（ 3）设阻值为 3R时，电源输出功率最大为mPR)rRE(P2m当外电路的总电阻R=r 时，电源输出功率最大，因为Rr，所以，当R 越接近 r 时输出功率最大。
故只有当0R 3时， R 接近 r，此时电源输出功率最大例题 4、AC跟踪解析： (1) 稳定时，电容器看做断开状态，电路中的电流：IErR1R21 A (2)S 闭合，电路处于稳定状态时，电容器两端的电压：UIR216 V 6 V 断开后，电容器两端的电压为10 V 所以 U 4 V 流过R1的总电荷量为：QUC1.2 104C (3)PR 2(ErR1R2)2R2E2R2R1r2R24R1r可见当R2R1r时，R2消耗的功率最大PR2E24R1r 6.25 W. 例题 5 A 跟踪B 。
